Una resistencia fija o resistor se caracteriza por
Conducir corriente solo en un sentido
Variar su valor al cambiar la luz ambiental
Almacenar carga eléctrica en sus placas
Dificultar el paso de corriente con valor constante

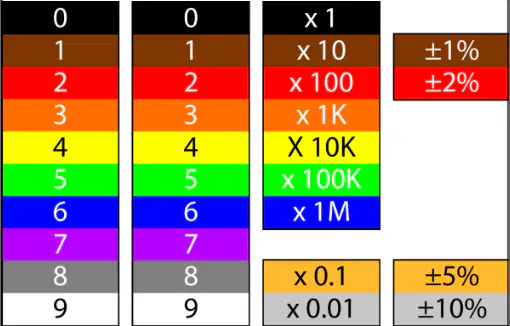

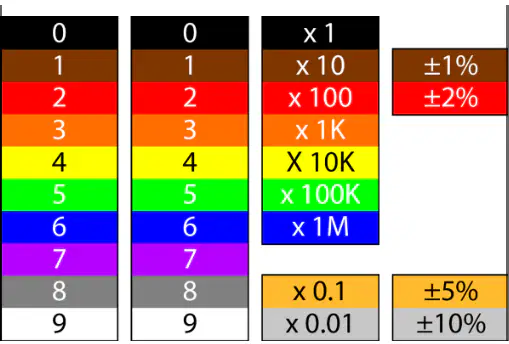

Según el código de colores de resistencias de cuatro bandas, ¿qué representan las dos primeras bandas y la cuarta banda?
Dos dígitos significativos y tolerancia
Multiplicador y coeficiente térmico
Material y orientación de montaje
Tolerancia y factor de potencia
Si el valor de la resistencia es 460000 y tolerancia 10%, sus colores son
Azul, amarillo, amarillo, plata
Amarillo, verde, amarillo, plata
Amarillo, naranja, amarillo, oro
Amarillo, azul, amarillo, plata
Una resistencia tiene bandas: marrón, negro, rojo y dorado. ¿Cuál es su valor y tolerancia?
10 Ω ±10%
100 Ω ±5%
1000 Ω ±5%
1 Ω ±5%
La unidad de medida de resistencia eléctrica es
Voltio (V)
Ohmio (Ω)
Vatios (W)
Amperio (A)
Valor de una resistencia de colores: MARRÓN-MARRÓN-MARRÓN
220 Ω
2200 Ω
1100 Ω
110 Ω
Las resistencias se clasifican en
Fijas
Dependen de un parámetro físico
Diodos Led
Variables o potenciómetro
Las resistencias que depende de un parámetro físico son
las que depende de la luz
no existen
depende de la carga eléctrica
depende de la temperatura
¿Qué describe mejor a un potenciómetro?
Capacitor sin polaridad de baja capacidad
Resistencia ajustable entre cero y un máximo
Diodo que emite luz al polarizarse
Sensor que cambia con la temperatura
Las resistencias que dependen de la luz se llaman termistores
Verdadero
Falso
Un termistor PTC presenta la siguiente variación al aumentar la temperatura:
Mantiene constante su resistencia
Disminuye su resistencia eléctrica
Invierte el sentido de la corriente
Aumenta su resistencia eléctrica
Selecciona todas las afirmaciones correctas sobre LDR, NTC y PTC.
LDR reduce su resistencia al aumentar la luz
NTC reduce su resistencia al aumentar la temperatura
PTC reduce su resistencia al aumentar la temperatura
LDR aumenta su resistencia cuando disminuye la luz
Los termistores dependen de la
(a)
Las resistencias LDR dependen de la
(a)
Al aumentar la temperatura la resistencia disminuye de valor son
LDR
NTC
PTC
NPN
Completa la frase: Una resistencia LDR al incidir luz sobre ella su resistencia
(a)
Si una resistencia tiene de valor 1000 Ω, ¿Cómo se puede expresar también?
1 KΩ
10 KΩ
100 KΩ
1000 KΩ
La capacidad de un condensador se mide en
Faradios
Ohmios
Henrios
Amperios
Marca las opciones correctas sobre condensadores.
Todos los condensadores tienen polaridad fija
Mayor capacidad implica más tiempo de descarga
Pueden almacenar carga eléctrica
Existen electrolíticos o con polaridad
En un diodo, las patillas se denominan
Ánodo y cátodo
Emisor y colector
Puerta y fuente
Placa y rejilla
La finalidad de un diodo es
permitir el paso de la corriente en un sentido
emitir luz cuando pasa la corriente
almacenar carga eléctrica
dificultar el paso de la corriente
La finalidad de un condensador es
permitir el paso de la corriente en un sentido
emitir luz cuando pasa la corriente
almacenar carga eléctrica
dificultar el paso de la corriente
Los DOS condensadores más utilizados en electrónica son
condensador extra plano
condensador con polaridad o electrolítico
condensador sin polaridad
condensador con patillas
Cuanto mayor es la capacidad de un condensador, más carga adquiere y
tarda más tiempo en descargarse
tarda menos tiempo en descargarse
no se carga
explota
La finalidad de un dido LED es
permitir el paso de la corriente en un sentido
emitir luz cuando pasa la corriente
almacenar carga eléctrica
dificultar el paso de la corriente
Al cerrar el interruptor, la bombilla del siguiente circuito si que se enciende
Verdadero
Falso
El siguiente símbolo representa
Diodo
Condensador sin polaridad
PTC
Diodo LED
El siguiente símbolo representa
Resistencia variable
LDR
PTC
NTC
El siguiente símbolo representa
NTC
LDR
Resistencia variable
PTC
Este foto representa un diodo LED
Verdadero
Falso
El siguiente símbolo representa
Diodo
Condensador sin polaridad
PTC
Diodo LED
Señala como se llaman las patillas de los transistores
Base
Colector
Activa
Emisor
¿Cuál es la función de la base (B) en un transistor?
Convertir corriente alterna en corriente continua
Almacenar carga como un condensador interno
Disipar calor proveniente del colector y emisor
Controlar el paso de electrones entre emisor y colector
Los tres estados de funcionamiento de un transistor
Corte
Saturación
Inactiva
Activa
En el estado de corte de un transistor, ¿qué ocurre con la corriente entre colector (C) y emisor (E)?
Circula una corriente proporcional a la de base
Circula corriente máxima sin limitación alguna
Solo circula corriente en sentido inverso
No circula corriente entre colector y emisor
Si por la base del transistor no circula corriente los electrones no pasan del colector al emisor
Corte
Saturación
Inactiva
Activa
Si por la base del transistor llegan muchos electrones el paso del colector al emisor queda completamente libre
Corte
Saturación
Inactiva
Activa
La corriente base del transistor se sitúa entre dos valores anteriores y la corriente emisor y colector es proporcional
Corte
Saturación
Inactiva
Activa
Selecciona todas las afirmaciones correctas sobre los estados del transistor.
En corte, la base recibe una corriente elevada y constante
En activa, la corriente C-E es proporcional a la corriente de base
En activa, la base está desconectada completamente
En saturación, el paso del colector al emisor queda casi libre
Este símbolo representa el siguiente elemento:
Resistencia fija
Resistencia variable o potenciómetro
Resistencia que depende de la luz o LDR
Termistor NTC
Termistor PTC
¿Qué colores le corresponde a la resistencia 58 Ω con tolerancia 10%?
Gris, verde, marrón, plata
Gris, verde, negro, plata
Verde, gris, negro, plata
Verde, gris, marrón plata
En el siguiente circuito el diodo está conectado de tal forma que
deja pasar la corriente (es como un interruptor cerrado)
no deja pasar la corriente (es como un interruptor abierto)
Al cerrar el interruptor en el siguiente circuito, ¿se encenderá el diodo LED? Piensa que los diodos LED no aguantan mucha tensión
No se enciende porque el diodo está mal conectado
Si se enciende porque está el diodo bien conectado
No se enciende porque el diodo explota porque no aguanta el voltaje de la pila
Si se enciende añuque el diodo está mal conectado
¿Qué conectarías para que el diodo LED se encienda y no explote?
una resistencia en paralelo al diodo LED
un condensador en serie con el diodo LED
una resistencia en serie al diodo LED
otro diodo normal en paralelo al diodo LED
