PSIKO AKUSTIK TELINGA : PISAV KELAS XI TAV SMK

MAPEL : KOMPETENSI KEAHLIAN

TEKNIK AUDIO VIDEO

ELEMEN : PERENCANAAN INSTALASI

SISTEM AUDIO VIDEO

Team Teaching

Teknik PISAV TAV SMKN 2 Solok

Oleh :

Peserta didik memahami psikoakustik anatomi telinga manusia dan
relevansinya dengan perencanaan akustik:
1)

Mengidentifikasi struktur anatomi telinga manusia yang terkait
dengan persepsi suara.

2)

Memahami bagaimana telinga manusia mengubah getaran
suara menjadi sinyal yang dapat diterima oleh otak.

3)

Menjelaskan konsep psikoakustik, yaitu bagaimana manusia
mempersepsikan dan menginterpretasikan suara.

4)

Memahami

relevansi

pemahaman

psikoakustik

dalam

perencanaan

akustik,

seperti

desain

ruang

yang

mengoptimalkan kualitas suara

Kriteria Ketercapaian Tujuan Pembelajaran (KKTP)

APA PENTINGNYA Perencanaan
Akustik dan Psikoakustik Anatomi
TELINGA :??

▪

Psikoakustik adalah cabang ilmu yang mempelajari
persepsi suara atau bagaimana manusia
mempersepsikan dan menginterpretasikan suara.

▪

Dalam konteks anatomi telinga manusia, psikoakustik
berhubungan dengan pemahaman tentang
bagaimana struktur anatomi telinga berperan dalam
proses persepsi suara. Berikut ini deskripsi lebih rinci
mengenai psikoakustik dan hubungannya dengan
anatomi telinga

Telinga manusia, seperti antena parabola,
memiliki peran penting dalam menangkap
gelombang suara dan mentransmisikannya
ke organ pendengaran atau perangkat
penerima yang memproses sinyal tersebut.

Antena parabola adalah perangkat yang dirancang
untuk menangkap sinyal gelombang
elektromagnetik, seperti audio, radio, dan sinyal
video.

Bagaimana peran penting Anatomi
telinga dalam proses psikoakustik: ??

1)

Telinga manusia adalah organ pendengaran yang kompleks
yang terletak di kepala manusia.

2) Telinga manusia memiliki beberapa bagian, termasuk telinga

luar, tengah, dan dalam, yang bekerja sama untuk menerima
dan memproses gelombang suara.

3) Telinga luar, seperti daun telinga (aurikula) dan saluran

telinga eksternal (meatus akustikus eksternus), berfungsi
untuk menangkap dan mengarahkan gelombang suara ke
dalam telinga.

4)

Di telinga tengah, gendang telinga (tympanic membrane)
dan tulang-tulang pendengaran (martil, landasan, dan
sanggurdi) membantu memperkuat dan mentransmisikan
gelombang suara ke telinga dalam.

5)

Telinga dalam, terutama koklea, bertanggung jawab dalam
mentransduksi gelombang suara menjadi sinyal listrik yang
kemudian dikirim ke otak melalui saraf pendengaran.

1. Ambang Dengar: tingkat kecil bunyi terendah yang dapat

didengar oleh telinga manusia. Ambang Dengar bervariasi untuk
setiap individu, tetapi secara umum, dianggap sekitar 0 desibel
(dB) pada frekuensi tertentu.. Ambang dengar ini penting dalam
menentukan sejauh mana seseorang dapat mendengar dan
merespons bunyi di lingkungan sekitar mereka.

2. Batas Sakit: tingkat intensitas bunyi di mana seseorang mulai

merasakan ketidaknyamanan atau bahkan rasa sakit di telinga
mereka. Batas sakit ini bervariasi untuk setiap individu, tetapi
secara umum, dianggap sekitar 120-130 desibel (dB). Ketika
intensitas bunyi melebihi batas sakit, itu dapat menyebabkan
kerusakan pada pendengaran,.

❑kemampuan menangkap frekuensi dari 16Hz hingga

20.KHz
❑kepekaan terbesar frekuensi dari 1.KHz sampai 4.KHz
❑Ambang dengar 1.KHz ~ 2.10-4 μbar
❑Batas sakit ~ 200 μbar

= level suara absolut
= 0dB SPL

❑tekanan suara yang bisa didengar antara ambang dengar

dan batas sakit memiliki 1:106

❑Dalam prakteknya,perbandingan ini logatimis satuan Bell

dan perhitungan digunakan desi Bell (dB) atau seper
sepuluh

❑Batas sakit pada 1 KHz tekanan suara p=200 μbar ~ 120dB

diatas ambang dengar

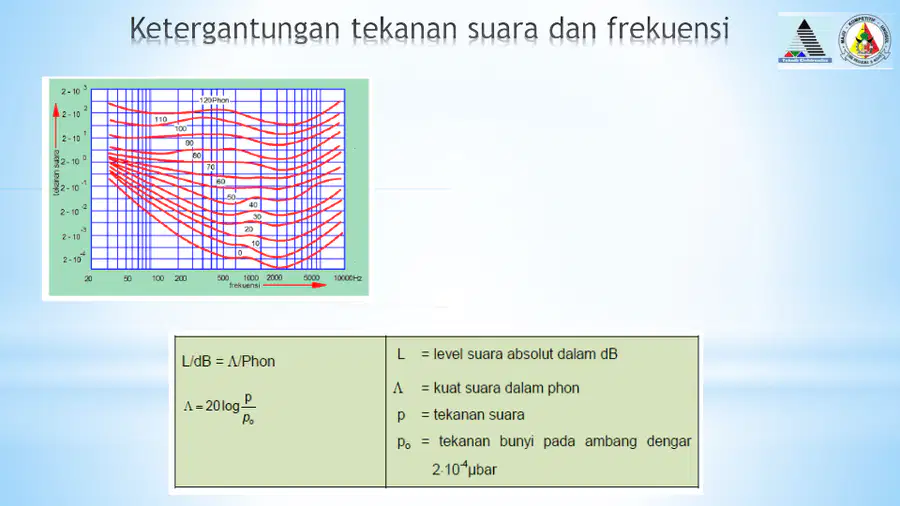

Kuat suara merupakan logaritma dari
faktor perbandingan terhadap tekanan
suara pada ambang dengar. Satuan
dari kuat suara adalah Phon (
merupakan huruf besar yunani untuk
lamda)

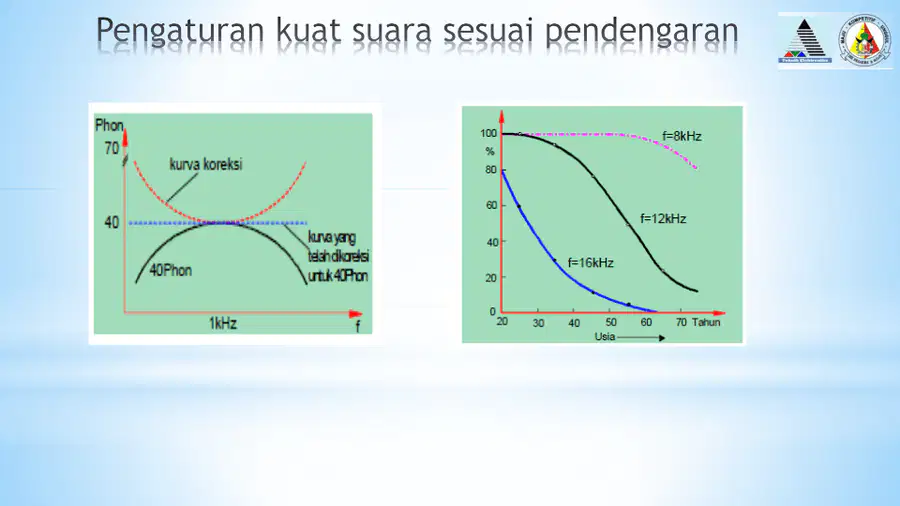

Pengaturan kuat suara
sesuai pendengaran

Penurunan perasaan mendengar
untuk frekuensi tinggi dengan
bertambahnya usia.

Melokalisir sebuah sumber bunyi tanpa melalui
penglihatan dapat dibagi atas tiga daerah
utama :
▪ Jarak (dekat - jauh ) lokalisir kerendahan
▪ Arah dalam bidang tegak lurus (atas-bawah)

lokalisisr ketinggian

▪ Arah dalam bidang kesetimbangan (kanan-

kiri) lokalisisir sisi.

Fill in the Blanks

Cabang ilmu yang mempelajari persepsi suara atau bagaimana manusia
mempersepsikan dan menginterpretasikan suara.

Fill in the Blanks

Perangkat elektronika yang identik dengan telinga mempunyai peran penting dalam menangkap gelombang suara dan mentransmisikannya ke organ pendengaran atau perangkat penerima yang memproses sinyal tersebut adalah

Fill in the Blanks

Telinga eksternal (meatus akustikus eksternus), berfungsi
untuk

gelombang suara ke dalam telinga.

Fill in the Blanks

Di telinga bahagian tengah , gendang telinga (tympanic membrane)
dan tulang-tulang pendengaran membantu memperkuat dan mentransmisikan gelombang suara ke telinga dalam, tuliskan nama ke tiga tulang tersebut

.............. , ............ , ............

Fill in the Blanks

Bahagian telinga dalam yang bertanggung jawab dalam
mentransduksi gelombang suara menjadi sinyal listrik yang
kemudian dikirim ke otak melalui saraf pendengaran adalah

Fill in the Blanks

Tingkat kecil bunyi terendah yang didengar oleh telinga manusia yang besarnya sekitar 0 dB merupakan

Fill in the Blanks

Batas sakit suara bervariasi untuk setiap individu, ketika
intensitas bunyi melebihi batas sakit, itu dapat menyebabkan
kerusakan pada pendengaran dimana secara umum besarnya siktar

Fill in the Blanks

Frekuensi suara yang dapat didengar 16/20 Hz s.d 20 K.Hz , Sedangkan kepekaan terbesar frekuensi yang dapat didengar manusia adalah

dari ............KHz s.d .........KHz

Fill in the Blanks

Dalam praktek Akustik yang sering menjadi satuan terkait penguatan

level audio audio adalah

Fill in the Blanks

Kuat suara adalah logaritmis terhadap perbandingan tekanan suara

yang satuanya disebut dengan
