ДӘРІС 7

ЖЫЛДАМДЫҚ ӨЛШЕУ ЛЕНТАСЫН

ШИФРІН ШЕШУ ӘДІСІ (7 АПТА)

1.

ДӘРІСКЕР: ассистент профессор Утепова А.У

Дәріс жоспары

1. Жылдамдық өлшеу лентасының шифрін шешу әдісі
2. Жылдамдық өлшеу жабдығының лентасындағы жазбалардың

орналасуы және масштабы

3. Жылдамдық өлшеуіш және оның жетегінің орналасуы
4. Пойыз қозғалысының параметрлерін тіркеуге арналған

жазғыштардың орналасуы

5. Жылдамдық өлшеу жабдық ленталарындағы

жылдамдықтың немесе жүрген жолдың жазбаларының ақаулары
туралы мәліметтер

6. Жылдамдық өлшеу аспабында лентаны созатын механизмнің

орналасуы

7. Жылдамдық өлшеу жабдығының лентасындағы жазбалардың

орналасуы және масштабы

8. 3СЛ-2М жылдамдық өлшеу ленталарын есептеу
9. Техникалық қызмет көрсету түрлерін көрсету

Қолданылатын әдебиеттер:

 1.Локомотивтердің автоматты тежегіштері және қозғалыс қауіпсіздігі.

Мустапаев Қ.С. Оқу құралы. Алматы, ЛКА. 2022ж. 165 б.

 2. Учебное пособие /М.К. Шалабаев., А,У

Утепова. – Алматы: КазАТК, ТОО «Power
Print» 2019. – 120 с.

Жылдамдық өлшеу лентасының

шифрін шешу әдісі

Жылжымалы құрамның қауіпсіздік жабдықтары және диаграммалық лента
таспасының мақсаты, жұмыс істеу қызметі және лентаны шешу әдісі.



Диаграммалық лента таспасының ұзындығы 12 м, ені 79,5 мм және рулон

(катушка) тәріздес болып оралады. Әрбір орамның сиымдылығы локомотивтің
жүрген жолының 2400км жазуға есептеледі. Диаграмалық лентаның жоғарғы
жағында ені 30 мм шамасында, әрбір 5 мм –ден сызылған, бұл сызықтарға 0, 5,
10, 15, 20, 25, 30 сандарымен белгіленген, ол уақытты минутпен білдіреді, және
0, 4, 8, 12, 16, 20, 24 сандары уақытты сағатпен есептеу ұсынылады.

Жылдамдық өлшеу жабдығының

лентасындағы жазбалардың орналасуы және

масштабы

 Жылдамдық өлшеу (диаграмма) лентасы пойызды

және локомотивті жүргізу режимінің негізгі
параметрлері, сонымен қатар автоматты
локомотивті үздіксіз сигнал беру (ҮАЛС)
құрылғысының, қосымша қауіпсіздік
аспаптарының жұмысы тіркелетін құжат болып
табылады. Сапар шегу жолында машинистердің
жұмысы аса нәтижелі, әділетті және жылдамдық
өлшеу ленталарын есептеу кезіндегі нәтижелері
бойынша толық бақыланады.

3СЛ2М жылдамдық өлшегіші

Локомотивтік

жылдамдық

өлшеу

аспабы өлшеп тіркейтін құрылғы болып
табылады,

ол

келесі

функцияларды

орындауға арналған:

● қозғалыс жылдамдығын, тәулік

уақытын және жүрген жолды көрсетеді;

●

қозалыс

жылдамдығын,

қозғалыстың және тұрақтардың тәулік
уақытын,

жүрген

жолды,

қозғалыс

бағытын,

локомотив

бағдаршамының

сигнал

беру

жарықтарын,

ҮАЛС

құрылғыларының

жағдайын,

тежеу

жүйесіндегі

ауаның

қысымын

(тежеу

режимін)

және

тежеулерді

автоматты

басқару (бар болған кезде) жүйелерінің
күйін тіркейді;

● басқарылатын жылдамдықтар

туралы сигнал беру.

 Жылдамдық өлшеу ленталарының есептеу

нәтижелері локомотив бригада
жұмысшыларының жүмысын бақылау үшін
және пойыздардың қозғалыс қауіпсіздігінің
бұзылуынан сақтандыру үшін пайдаланылады.
Жылдамдық өлшеу ленталарының есептеу
нәтижелері машинистердің жұмысын бақылау
құрылғысы болып табылады.

Жылдамдық өлшеуіш және оның

жетегінің орналасуы

Жылдамдық өлшегішіндегі
жазғыштарының орналасуы сұлбасы.

Пойыз қозғалысының параметрлерін тіркеуге

арналған жазғыштардың орналасуы

 ЗСЛ-2М жылдамдық өлшеу аспабының төрт электр

магниті бар тіркелмелі жазғыштарының орналасу
сұлбасы көрсетілген. Жылдамдық өлшегішіндегі
жазғыштарының орналасуы сұлбасы келтірілген.
Локомотив бағдаршамының қызыл мен сары шамының
(12 сағат сызығында орналасқан «ЭҚС») және қызыл
шамының (20 сағат сызығында орналасқан «ЭҚ»)
жазғыштары тежеу қысымы «ТҚ» және артқы жүріс
«АЖ» жазғыштарымен бір тік сызықта орналасқан және
жылдамдық «V» пен уақыт t жазғышының орналасу
орнынан 20 мм оңға қарай жылжытылған.

Жылдамдық өлшеу жабдықтарында

ленталарындағы жылдамдықтың немесе жүрген

жолдың жазбаларының ақаулары туралы

 Жылдамдық өлшеу ленталарын есептеу

кезінде құрсаудың тозуына байланысты
локомотивтің нақты жылдамдығын және
жүрген жолын анықтауда іс жүзіндегі
қателіктер жіберіледі. Лентадағы жазылған
жылдамдықтан фактілі жылдамдыққа дұрыс
өту үшін, лентада жазылған жылдамдықты
түзеткіш коэффициентіне көбейту керек,
сонда фактілі жылдамдық шығады.

 Жылдамдық өлшеу лентасындағы

жылдамдық және локомотивпен жүрілген
жол жазуларының ақауларының екінші
факторы тартым күшін максималды түрде
іске асыру кезіндегі доңғалақ жұптарының
шамалы сырғанауы болып табылады.

Жылдамдық өлшеу аспабында лентаны

созатын механизмнің орналасуы

 Жылдамдық өлшеу аспабының лентаны созатын

механизмі локомотивтің доңғалақ жұбынан
берілетін беріліс жүйесі (редуктор) арқылы
қозғалысқа келеді. Жылдамдық өлшеу
аспабының лентаны созатын білігінің айналу
жылдамдығы локомотивтің қозғалу
жылдамдығына пропорционал. Лентаны созатын
біліктегі үш қатарлы инелер негізінен лентаны
созуға арналған. Жылдамдық өлшеу
лентасындағы инелердің түйреулері бір мезетте
километрмен жүрілген жолды көрсетеді.

Жылдамдық өлшеу жабдығының лентасындағы

жазбалардың орналасуы және масштабы

 Жылдамдық өлшеу лентасында жазылған

жылдамдықтың мәнін анықтаудың дұрыстығын
тексеру үшін, жылдамдықты уақыт бойынша және
жүрілген жол бойынша анықтау қажет.


Жылдамдық өлшеу лентасындағы уақыт және
жүрілген арақашықтық бойынша анықталған нақты
жылдамдық, км/сағ мына формуламен есептелуі
мүмкін:

3СЛ-2М жылдамдық өлшеу

ленталарын есептеу

 Локомотив депосында жылдамдық өлшеу ленталарын

есептеу бойынша учаске мынадай жеке бөлмелерге ие
болуы керек:

 ─ бөтен адамдардың кіруі шектелінетін есептеу

техниктерінің жұмысына арналған;


─ машинист-нұсқаушылардың жылдамдық өлшеу

ленталарымен жұмыс істеуге арналған;


─ есептеу бойынша аға техникке және тежеу бойынша

машинист-нұсқаушысына арналған;


─ жылдамдық өлшеу ленталарын сақтауға арналған;


─ тұрмыстық бөлме.

Техникалық қызмет көрсету түрлерін

көрсету келесідей болады:

 Жылдамдық өлшегішінің ішкі жағдайын тексереді;

 Жылдамдық өлшегіштің кронштейндегі бекітілуін

тексереді, жылдамдық өлшегіш валигінің жетек
білігімен байланысын тексереді;

 Ондағы майдың барын тексереді, аз болған

жағдайда жылдамдық өлшегіштің май құйғышына
нормаға дейін май қосу керек.

Бақылау сұрақтары:

 1. Жылдамдық өлшегіш лентасы диаграммасының

тағайындалуы.

 2.Лентада қандай параметрлер жазылады?

 3. Писетердің (жазушылардың) орналасуы мен

тағайындалуы.

 4.АЛСН көрсеткіштері қалай жазылады?

 5.Лентаның қай бөлігінде поезды тежеу режимі

жазылады?

 6. ЗСЛ-2М жылдамдық өлшегішінің функцияларын

атаңыз.



БӨЖ тапсырмасы (14 апта)

 КЛУБ-У жүйесінің мақсаты мен жұмыс принципін

оқып – үйрену.

БӨЖ тапсырмасы (14 апта)

 ҮАЛС жүйесінің мақсаты мен жұмыс принципін

оқып – үйрену.

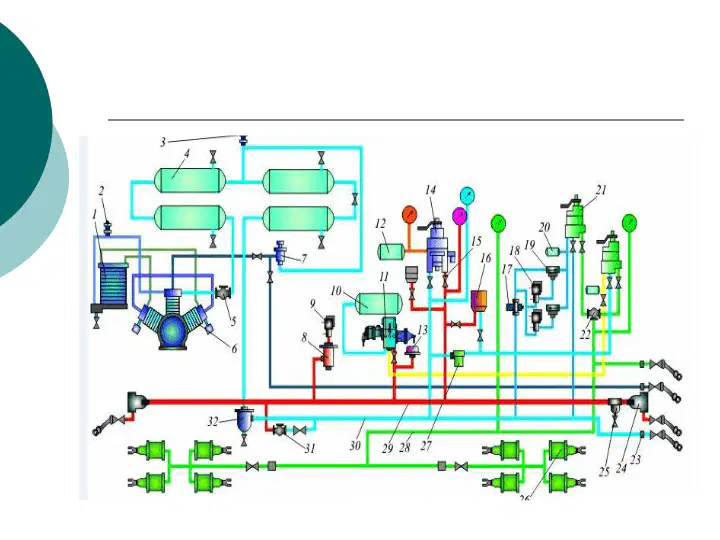

2ТЭ116 тепловозының тежеу
жабдықтарының орналасуы (1 сек)

ТЭМ2 тепловозының тежеу

жабдықтарының сұлбасы бир посты

баскарылуымен

ТЭМ2 тепловозының тежеу
жабдықтарының сұлбасы екі

постымен баскарылуымен

ТЭП60 жолаушы тепловозының
тежеу жабдықтарының сұлбасы

ЧМЭ3 тепловозының тежеу
жабдықтарының сұлбасы 2 посты
басқаруымен
