peta pengindraan jauh dan sistem informasi geografis

Media Pembelajaran

Geografi

Kelompok Peminatan

Untuk SMA/MA Kelas X

Sumber : en.wikipedia.org

PENGETAHUAN

DASAR PEMETAAN,

PENGINDRAAN
JAUH, DAN SIG

BAB 2

Sumber : [e-mail]

Peta secara umum adalah rupa permukaan
bumi yang digambarkan menggunakan suatu
sistem proyeksi dengan skala tertentu sehingga

dapat disajikan dalam bidang datar.

Menurut Perhimpunan Kartografi Internasional, peta
merupakan gambaran atau representasi unsur-unsur

kenampakan abstrak yang dipilh dari permukaan bumi, dalam
kaitannya dengan permukaan bumi atau benda-benda angkasa

Sumber : [e-mail]

A. PENGERTIAN, JENIS, DAN FUNGSI PETA

a. Ada pemilihan fenomena muka bumi
yang dianggap penting sesuai
dengan tema dan judul peta.

b. Ada proses pemindahan bentuk
muka bumi dalam bidang datar dengan
menggunakan sistem proyeksi.

c. Ada proses pengecilan ukuran muka
bumi yang sebenarnya dengan
menggunakan skala.

a

b

c

Sumber : [e-mail]

3 HAL PENTING YANG TERKAIT DENGAN PETA YAITU :

Peta korografi

(peta yang menampilkan permukaan

seluruh atau sebagian permukaan

bumi secara umum)

Peta topografi

(peta yang menampilkan relief atau

bentuk permukaan bumi)

Peta dunia

(peta umum dengan berskala sangat kecil dengan

cakupan wilayah sangat luas)

Peta umum

(menggambarkan segala sesuatu di permukaan bumi secara umum)

Sumber : [e-mail]

Sumber : [e-mail]

JENIS-JENIS PETA

Peta tematik

(menggambarkan segala sesuatu di permukaan bumi secara umum)

Berdasarkan skala :

1.Peta Kadaster (memiliki skala yang sangat
besar, yaitu 1 : 100 sampai 1 : 5.000)

2.Peta skala besar (memiliki skala antara 1 :
5.000 sampai 1 : 250.000)

3.Peta skala sedang (memiliki skala antara 1 :
250.000 sampai 1 : 500.000)

4.Peta skala kecil (memiliki skala antara 1 :
500.000 sampai 1 : 1.000.000)

Sumber : id.wikipedia.org

JENIS-JENIS PETA

Menunjukkan posisi atau lokasi suatu wilayah di muka bumi.

Memperlihatkan atau menggambarkan fenomena-fenomena dan
bentuk-bentuk pada permukaan bumi.

Memperlihatkan ukuran, luas daerah, dan jarak di permukaan bumi.

Menyajikan informasi dalam konteks keruangan.

FUNGSI PETA

Membantu suatu

pekerjaan, misalnya
untuk navigasi atau

perencanaan.

Analisis data spasial

Menyimpan informasi

Membantu dalam
pembuatan suatu

desain

Komunikasi informasi

ruang

TUJUAN PETA

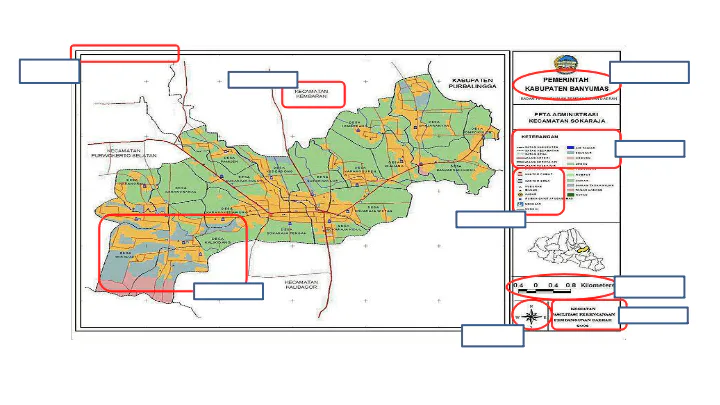

Komponen atau kelengkapan peta :

a. Judul peta (terletak
di bagian atas peta)

b. Garis tepi (border)

c. Orientasi (atau diagram

petunjuk arah, menunjukkan

posisi dan arah wilayah)

d. Skala peta (perbandingan

jarak antara dua titik

sembarang atau luas wilayah
di peta dan jarak sebenarnya)

e. Legenda atau keterangan

peta

B. KETERAMPILAN DASAR MEMBACA DAN

MEMBUAT PETA

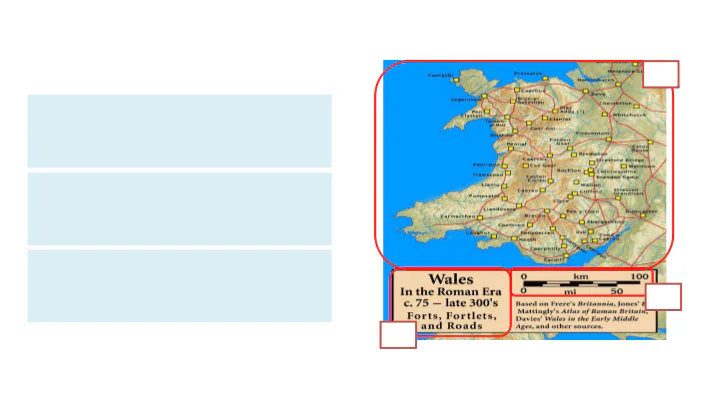

Komponen atau kelengkapan peta :

f. Koordinat (garis bujur

dan garis lintang)

g. Simbol peta (untuk
mewakili benda yang
sebenarnya pada peta)

h. Lettering (semua

tulisan yang bermakna

yang terdapat pada

peta)

i. Warna peta (untuk

menonjolkan perbedaan

objek pada peta)

j. Sumber data dan
tahun pembuatan (

menunjukkan sumber
data yang digunakan

dalam pembuatan peta)

B. KETERAMPILAN DASAR MEMBACA DAN MEMBUAT

PETA

Judul peta
Garis
tepi

Orientasi

Skala peta

Legenda

Lettering

Simbol

Warna

Sumber

Sumber : Toto Willianto (wikipedia.com)

B. KETERAMPILAN DASAR MEMBACA DAN MEMBUAT PETA

Pengumpulan data

•2 jenis data yang digunakan :

1. Data primer (data yang diperoleh dengan cara survey atau observasi langsung)
2. Data sekunder (data yang diperoleh dengan observasi tidak langsung)

Tahap pemetaan

•Dapat dikerjakan secara manual dan digital.

1. Manual : menggunakan kertas kalkir, alat tulis, jangka
2. Digital : menggunakan komputer dan perangkat lunak

Penyajian peta

•Menganalisis data yang telah terkumpul dengan komputer.

Selanjutnya hasil analisis data tersebut dicocokkan dengan kondisi sebenarnya di lapangan.
Kemudian dibuat peta.

Penyajian dalam bentuk grafis

•Dilakukan input data yang telah diperoleh di lapangan sehingga pembaca mendapat informasi dalam

bentuk grafis.

KETERAMPILAN MEMBUAT PETA

PERSYARATAN PETA YANG BAIK YAITU :

1. Bentuk-bentuk daerah, pulau, dan benua yang digambarkan
pada peta harus sama seperti bentuk aslinya di permukaan
bumi.

2. Daerah yang digambarkan harus sama luasnya dengan luas
sesungguhnya jika dikalikan skala peta.

3. Data yang disajikan lengkap.

4. Mudah dimengerti.

5. Peta harus rapi, indah, dan menarik.

Berdasarkan sifat asli yang

dipertahankan

Proyeksi ekuivalen

Proyeksi konform

Proyeksi ekuidistian

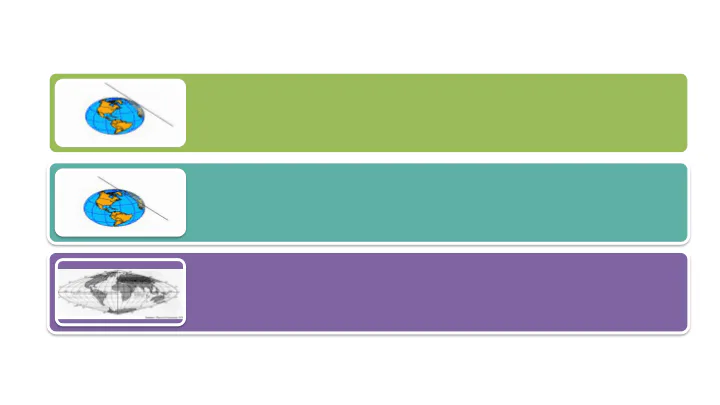

Berdasarkan kedudukan

sumbu simetris

Proyeksi normal

Proyeksi miring

Proyeksi transversal

Berdasarkan bidang asal
proyeksi yang digunakan

Proyeksi zenithal

(azimuthal)

Proyeksi kerucut

Proyeksi silinder

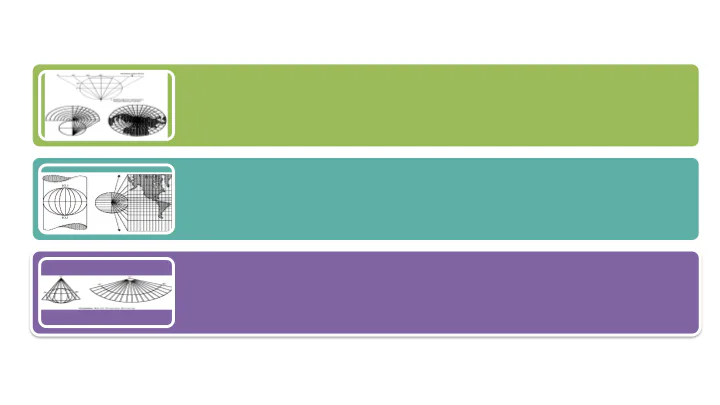

Proyeksi peta dibagi berdasarkan :

C. PROYEKSI PETA

Proyeksi azimutal

• Memproyeksikan bola bumi di daerah kutub, ekuator, atau tempat yang

terletak antara ekuator dan kutub pada sebuah bidang datar.

Proyeksi silinder

• Memproyeksikan bola bumi pada bidang silinder. Paling tepat di daerah

ekuator dan sekitar ekuator.

Proyeksi kerucut

• Menggambarkan daerah sekitar lintang tengah.

Sumber : belajar.kemdikbud.go.id

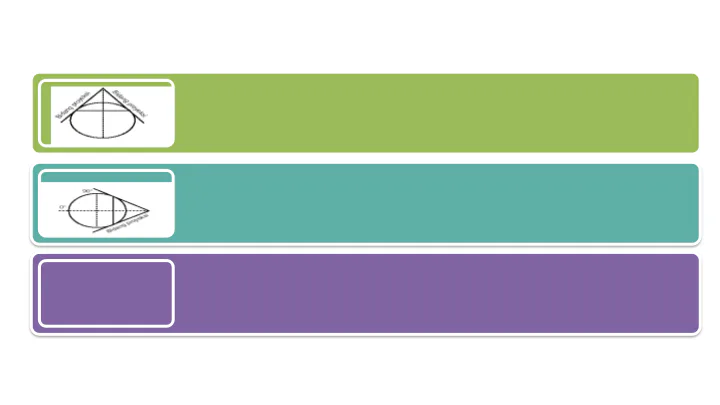

JENIS PROYEKSI PETA : BERDASARKAN BIDANG
PROYEKSI

Proyeksi normal

• Garis karakternya berimpit dengan sumbu bumi.

Proyeksi miring

• Garis karakternya membentuk sudut miring dengan sumbu

bumi.

Proyeksi melintang

• Garis karakternya tegak lurus dengan sumbu bumi

JENIS PROYEKSI PETA : BERDASARKAN KEDUDUKAN
SUMBU SIMETRIS

Sumber : belajar.kemdikbud.go.id

Proyeksi tangen

• Bola bumi bersinggungan dengan bidang proyeksi.

Proyeksi secan

• Bola bumi berpotongan dengan bidang proyeksi.

Proyeksi superficial

• Terdiri atas banyak bidang proyeksi.

Sumber : Physical Geography 1975

JENIS PROYEKSI PETA : BERDASARKAN TITIK
PERSINGGUNGAN

“Penginderaan jauh adalah ilmu dan seni untuk memperoleh informasi mengenai suatu objek,
daerah, atau fenomena melalui analisis data yang diperoleh alat perekam (sensor) yang
menggunakan gelombang elektromagnetik sebagai media perantaranya tanpa menyentuh
objek, daerah, atau fenomena tersebut.” —Lillesland & Kiefer

“Penginderaan jauh adalah berbagai teknik yang dikembangkan untuk memperoleh dan

menganalisis informasi tentang bumi.” —David T. Lindgren

“Penginderaan jauh adalah penggunaan sensor radiasi elektromagnetik untuk merekam
gambar lingkungan bumi yang dapat diinterpretasikan agar informasi yang berguna dapat

diperoleh.” —Paul J. Curran

Sumber : directory.engr.wisc.edu

C. PENGINDERAAN JAUH

Pengindraan jauh merupakan suatu sistem yang melibatkan banyak komponen yang saling terkait.
Komponen-komponen pengindraan jauh adalah sebagai berikut.

Sumber tenaga alami dalam
pengindraan jauh adalah
matahari.

Atmosfer
Untuk menjalankan fungsinya,
pengindraan jauh
menggunakan spectrum
elektromagnetik. Spektrum
elektromagnetik yang diterima
bumi dipengaruhi oleh
atmosfer.

Sensor
Sensor adalah benda yang
digunakan untuk melacak,
mendeteksi, dan merekam
objek-objek di alam dalam
jangkauan tertentu.

Perolehan data dapat dilakukan
dengan cara manual, yaitu
menginterpretasi foto udara atau citra
satelit secara visual dan numerik atau
digital.

Penggunaan data
merupakan faktor tingkat
keberhasilan dalam penerapan
sistem pengindraan jauh.

Objek
Setiap objek memantulkan
panjang gelombang yang
berbeda sehingga memiliki
kenampakan yang berbeda pula
pada sensor.

KOMPONEN PENGINDERAAN JAUH

Secara umum, citra dapat dibedakan atas citra foto dan citra nonfoto. Citra foto dihasilkan dengan
menggunakan sensor kamera. Adapun citra nonfoto dihasilkan oleh sensor bukan kamera.

a. Citra foto

1) Berdasarkan spektrum

elektromagnetik

JENIS CITRA PENGINDERAAN JAUH

2) Berdasarkan sumbu kamera

3) Berdasarkan sudut liputan kamera

b. Citra non foto

Citra nonfoto dihasilkan
dengan sensor bukan
kamera. Citra nonfoto dapat
dibedakan berdasarkan
spectrum elektromagnetik,
sumber sensor dan warna
yang digunakann.

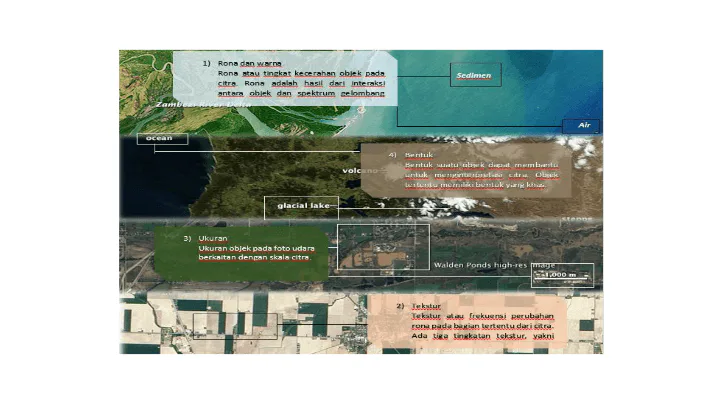

INTERPRETASI CITRA

Pola menunjukkan

gambaran objek

sebenarnya.

Bayangan objek dan waktu

pemotretan dapat

menjelaskan arah mata angin

foto udara.

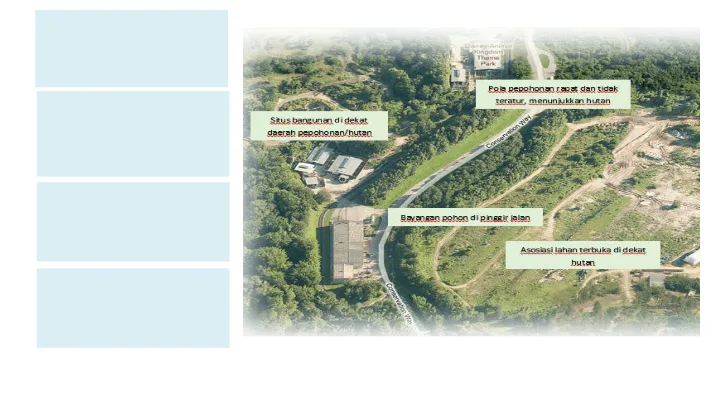

Situs atau letak atau
kedudukan suatu objek
terhadap objek lain di

sekelilingnya.

Kaitan suatu objek dengan

objek yang lain

disekitarnya disebut

asosiasi.

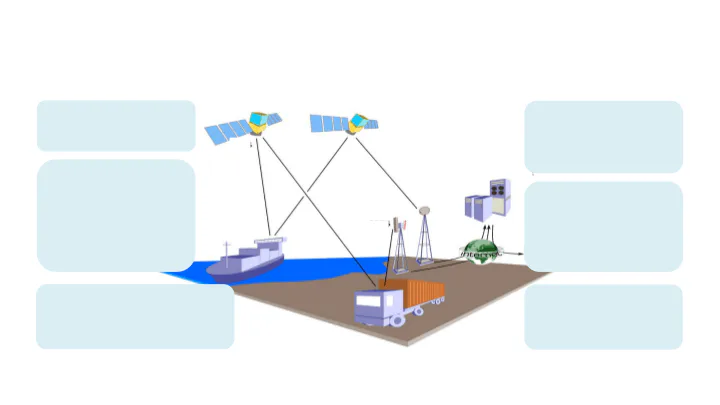

Peta dan pengindraan jauh
tidak dapat dipisahkan dari
sistem informasi geografis
(SIG). Sistem informasi
geografi merupakan sistem
yang berfungsi
mengumpulkan, mengatur,
mengelola, menyimpan, dan
menyajikan segala jenis data
geografi suatu wilayah dalam
bentuk peta.

Definisi SIG

Masukan data
Subsistem masukan data
merupakan proses
pengambilan, pengumpulan,
dan perubahan data spasial
dan data atribut.

Penyimpanan

data

Manipulasi dan analisis data
Manipulasi data adalah proses mengubah
data dalam upaya membuatnya lebih
mudah dibaca tanpa mengubah informasi
yang terdapat di dalamnya.

Keluaran data
Keluaran data dalam sistem informasi
geografis (SIG) merupakan penyajian data
hasil analisa dalam bentuk peta, tabel,
laporan, atau informasi digital.

1. Subsistem dalam mengelola sistem informasi

geografis

Subsistem SIG

2. Komponen sistem informasi geografis (SIG)

Perangkat keras

komputer

Perangkat lunak

komputer

Manusia (brainware)

Sumber : commons.wikimedia.org

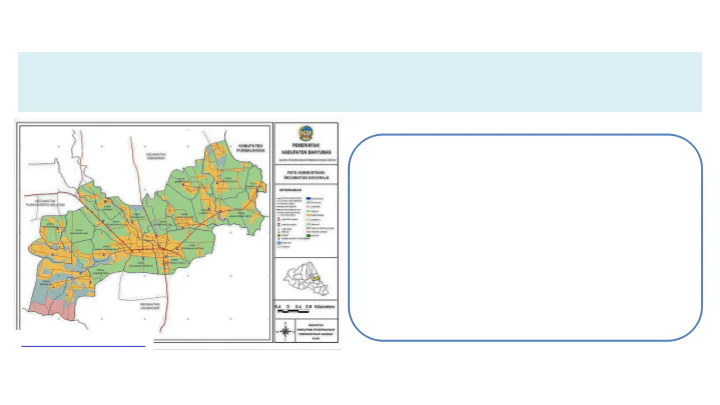

Bidang sumber daya alam

Bidang perencanaan ruang

Bidang kependudukan

Sumber : de.wikipedia.org

Sumber : falco, pixabay.com

Sumber : pixabay.com

PEMANFAATAN DAN PENERAPAN SIG

Bidang pendidikan

Untuk menentukan lokasi pendidikan, sistem informasi

pendidikan

Bidang militer

Analisis rute-rute perjalanan logistik dan

peralatan perang

Sumber : id.wikipedia.org

Sumber : Defence-Imagery, pixabay.com
