Sistemas HVAC

SISTEMAS DE AIRE

ACONDICIONADO

​

ÍNDICE

1. Objetivo

2. Justificación
3. Concepto de aire
4. Concepto de temperatura
5. Concepto de climatización
6. Concepto de aire acondicionado
7. Otras definiciones
8. Componentes del aire
acondicionado

9. Orientación del edificio y situación
de espacio a acondicionar

10. Equipos de aire acondicionado
residencial

11. Dimensionamiento básico de aire
acondicionado para uso doméstico

12. Capacidades comerciales de
equipos

13. Minisplit
14. Instalación en minisplit
15. Costos aproximados en minisplit
16. Unidades de ventana
17 Instalación en unidades de ventana
18. Costos aproximados en unidades
de ventana

19. Multisplit
19. Instalación en multisplit
20. Costos aproximados en multisplit
21. Unidades portátiles tipo pingüino
22. Instalación en unidades pingüino
23. Costos aproximados en unidades
pingüino

24. Equipos divididos split systems
25. Instalacion en split systems

26. Costos aproximados en split
systems

27. Unidades paquetes
28. Instalación en unidades paquetes
29. Costos aproximados en unidades
paquetes

30. Chiller
31. Instalación en chiller
32. Costos aproximados en unidades
chiller

33. Ventajas del refrigerante R3410A

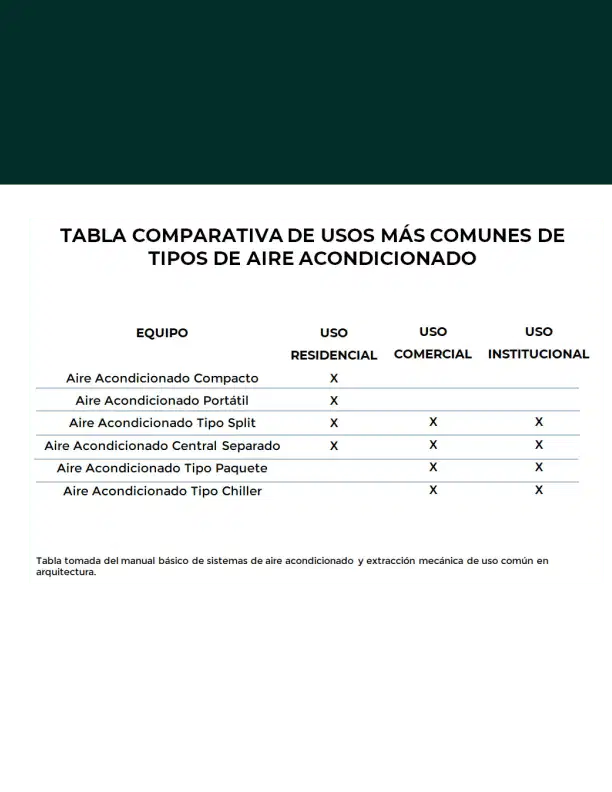

34. Tabla comparativa de usos más
comunes de aire acondicionado

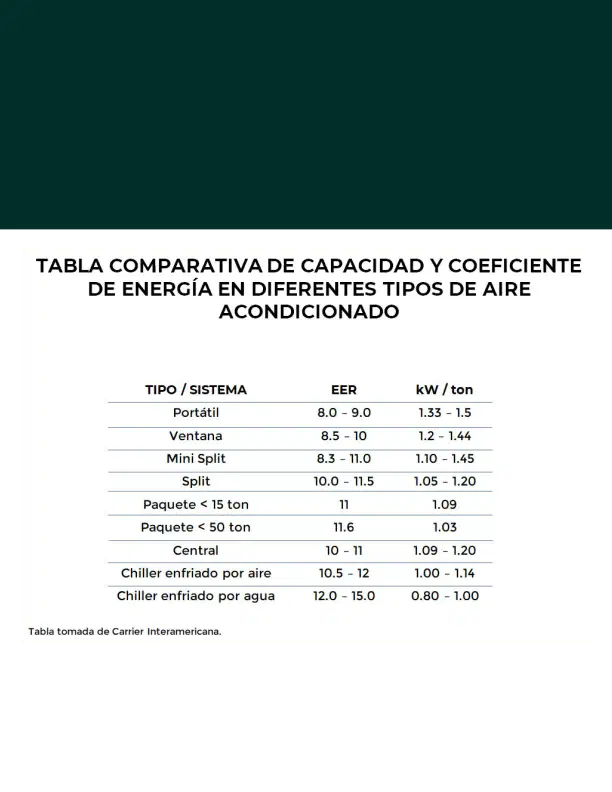

35. Tabla comparativa de capacidad y
coeficiente de energía en

diferentes tipos de aire

acondicionado

36. Clasificación de aire acondicionado
para edificios

37. Medidas de ahorro de energía
38. Tecnología inverter
39. Ventajas del equipo inverter
40. Normas Oficiales Mexicanas

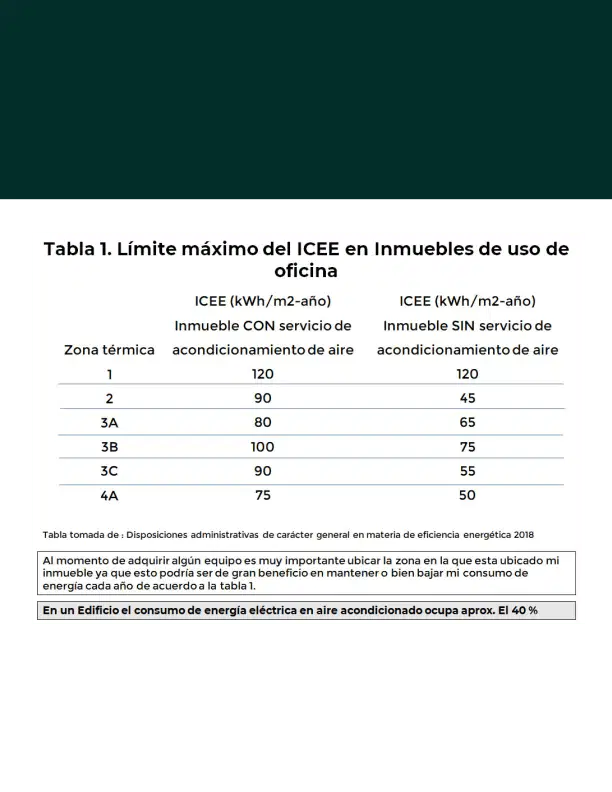

41. Tabla 1. ICEE
42. Mantenimiento
43. Cargas a considerar para
dimensionar el aire acondicionado
44. Energía emitida en forma de calor
de una persona

45. Cálculo aproximado para la
capacidad de aire

46. Bibliografía

OBJETIVO

Identificar los diferentes tipos de siste-
mas de aire acondicionado (capacidad,
eficiencia, características, ventajas-
desventajas y operación), así como
dimensionarlos en el hogar, qué otros
usos y aplicaciones pueden tener y las
principales medidas operativas para
ahorro de energía.

JUSTIFICACIÓN

El conocer los sistemas de aire acondi-
cionado en el tema de eficiencia ener-
gética nos dará una herramienta más
para hacer un uso eficiente de la ener-
gía y cumplir debidamente con el
punto 6 de las Disposiciones en mate-
ria de eficiencia energética, es decir,
las metas anuales de ahorro de ener-
gía y mejora en el rendimiento ener-
gético.

CONCEPTOS DE AIRE

El aire es un gas incoloro, insípido e inodoro, mezcla de diversos gases. Se divide en dos grupos: el aire seco y el aire húmedo. El aire posee la propiedad de ser un transportador que puede llevar frío, calor, humo, vapor, suciedad, polvo, olores y también sonido.

CONCEPTOS DE
TEMPERATURA

La temperatura es la escala usada
para medir la intensidad del calor,
también puede definirse como el
grado de calor sensible que tiene un
cuerpo en comparación con otro.

Hay dos escalas de temperaturas que
son las más usadas en todo el mundo:
Celsius y Fahrenheit.

CONCEPTOS DE

CLIMATIZACIÓN

La climatización es un proceso de tra-
tamiento del aire que se efectúa a lo
largo de todo el año, controlando en
los espacios interiores la temperatura,
la humedad, la pureza y velocidad del
aire, para crear condiciones adecua-
das para la comodidad del usuario y
lograr el intercambio de aire a los
espacios que no pueden ser ventila-
dos de manera natural o que requie-
ran condiciones especiales de tempe-
ratura controlada.

CONCEPTOS DE

AIRE ACONDICIONADO

El aire acondicio-
nado es un sistema
utilizado para con-
trolar la tempera-
tura en un espacio;
las ventajas son
varias: control de
temperatura, con-
trol de salida de
aire, eliminación de
la humedad del
ambiente, la circu-
lación y limpieza
de aire.

OTRAS DEFINICIONES

BTU

Es aproximadamente
la cantidad de calor
necesaria para provo-
car una elevación de
temperatura de 1° F en
una muestra de agua
con una masa de 1lb.

SEER

(Seasonal energy effi-
ciency ratio). Es el
ratio de eficiencia en
frío que adoptó el
Departamento de
Energía de los
Estados Unidos.

TR

(Tonelada de refrigera-
ción) Es la unidad
nominal de extracción
de carga térmica para
referirse a la capaci-
dad de enfriamiento
de las máquinas frigo-
ríficas y equipos de
aire acondicionado.

EER

Potencia frigorífica
/Potencia eléctrica
consumida en refrige-
ración. (A diferencia
de SEER, EER solo indi-
ca el coeficiente de
consumo energético
de la máquina traba-
jando al 100%.

COMPNENTES DEL

AIRE ACONDICIONADO

El equipo de acondicionamiento de aire se
encarga de producir frío o calor y de impulsar
el aire tratado a la vivienda o local.
Los equipos de acondicionamiento poseen cua-
tro componentes principales:

Evaporador

Compresor

Condensador

Válvula de
expansión

ORIENTACION DEL

EDIFICIO Y SITUACIÓN DEL
ESPACIO A ACONDICIONAR

La orientación del edificio es muy
importante, ya que de esta depende-
rá qué tanto incida el sol sobre la edi-
ficación: paredes y vidrios con orien-
tación Oeste y Sur están expuestas a
mayor calor producido por los rayos
del sol.

El efecto del sol debe incluirse cuan-
do se realizan los cálculos para el aire
acondicionado, porque la cantidad de
BTU que se utilice para diseñar el sis-
tema, dependerá en parte del calor
generado por el sol.

EQUIPOS DE AIRE
ACONDICIONADO

RESIDENCIAL

Sin ducto
(ductless)

Minisplits

Multisplits

Unidades portátiles tipo
pingüino

Unidades de ventana.

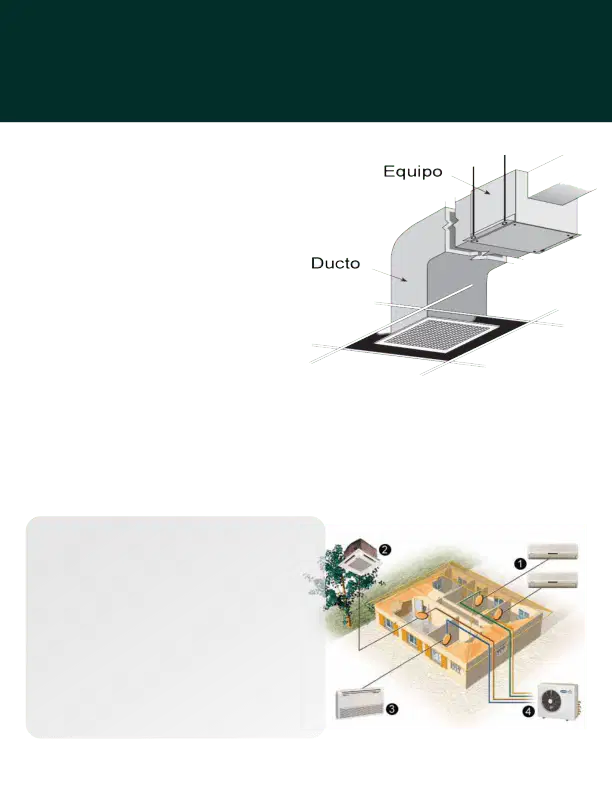

Con ducto
(ducted)

Equipos divididos (split
systems)

Unidades paquetes
(packages units)
también conocidas
como equipo central.

DIMENSIONAMIENTO

BÁSICO DE AIRE

ACONDICIONADO PARA

USO DOMÉSTICO

MINISPLIT

Unidades interiores

Unidades exteriores

Las unidades, (interiores y

exteriores), deben estar

conectadas entre sí.

https://www.elaireacondicionado.com/articulos/tipos-de-sistemas-de-aire-acondicionado

MINISPLIT

EFICIENCIA

El estándar de eficien-
cia en minisplits es de
10 SEER, o bien minis-
plit inverter que gene-
ran ahorros de hasta
50%.

REFRIGERANTE

Por muchos años se ha
utilizado el refrigeran-
te R22 en los equipos
minisplit. Sin embar-
go, a partir del 2011 se
han observado cada
vez mas fabricantes
con equipos que ofre-
cen refrigerante ecoló-
gico R410a.

REQUISITOS
ELÉCTRICOS

Las unidades minisplit
operan en su mayoría
con voltaje 220, sin
embargo, en algunos
casos están disponible
en 110v.

Ÿ Timer

Ÿ Encendido y apaga-

do automático

Ÿ Rejilla oscilatoria

Ÿ Indicador de filtro

sucio

Ÿ Velocidades

Ÿ Función energy

saver

Ÿ Deshumidificación

CARACTERÍSTICAS

MINISPLIT

A continuación se muestra una tabla con los
equipos(minisplit) más comunes para el hogar,
así como la capacidad y el voltaje de operación:

MINISPLIT

VENTAJAS

DESVENTAJAS

Ÿ No hay que tirar muros ni realizar

hoyos en paredes.

Ÿ Permiten ahorrar energía.

Ÿ Tienen la doble función de calentar o

enfriar el ambiente.

Ÿ Los minispilts son silenciosos.

Ÿ Su manejo es sencillo, amigable y a

través de un control remoto.

Ÿ Ideales para mantener fríos los equi-

pos de cómputo.

Ÿ El costo podría ser elevado.

Ÿ Los circuitos son más complicados.

Ÿ No se pueden mover a otro lugar.

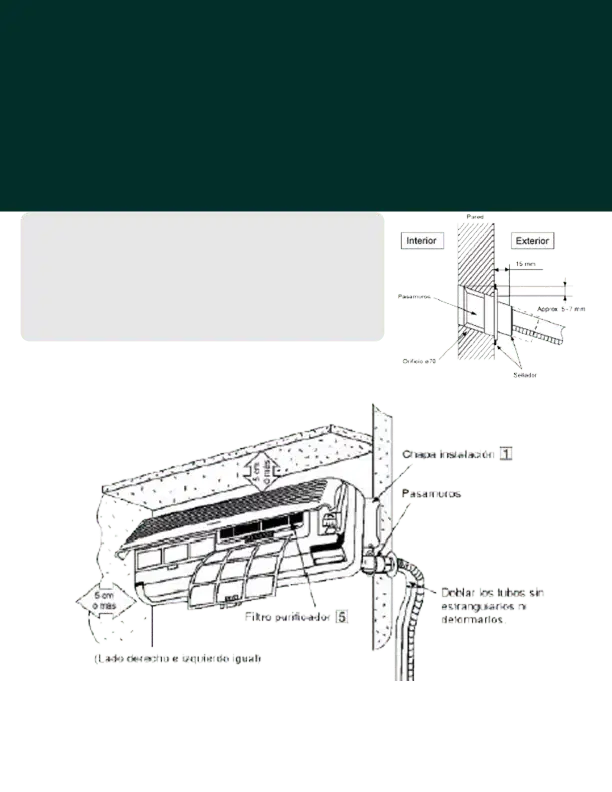

INSTALACIÓN

MINISPLIT

Con una sola unidad exterior, se puede instalar
una unidad interior (sistema split) o varias uni-
dades interiores (sistema multi-split). Las uni-
dades interiores pueden ser de tipo mural, de
techo y consolas, y todas ellas disponen de con-
trol independiente.

COSTOS APROXIMADOS

DE LAS UNIDADES

MINISPLIT

LG - Inverter 12000 Btus
Frío Calor 220V - Blanco

$15,500

DESCRIPCIÓN

COSTO

https://www.bestbuy.com.mx/p/lg-inverter-12000-btus-frio-calor-220v-blanco/
1000210804?gclid=CjwKCAiAlvnfBRA1EiwAVOEgfDhl4kxiziNGYhz0ZxGx5Da99BAaXzD29NHuTSml-r--yixp_ju5v
BoCecYQAvD_BwE#fo_c=967&fo_k=275a02c8918da43e4122d0ef7b0598a2&fo_s=gplamx

Nota: Los precios cambian, dependiendo de la
marca y ubicación del producto

UNIDADES DE

VENTANA

CARACTERÍSTICAS

Ÿ Velocidades (ventilador): Por lo

menos, 2 velocidades, aunque los
equipos más completos tienen 3 velo-
cidades.

Ÿ Función energy saver: Es recomenda-

ble, ya que apaga el ventilador cuan-
do el equipo no está enfriando.

Ÿ Toma de aire exterior. Deben contar

con ventila ajustable.

Unidad de Ventana

UNIDADES DE

VENTANA

EFICIENCIA

El estándar es de 10
EER, aunque mientras
mayor sea este núme-
ro es mucho mejor.

RESUISITOS

ELEÉCTRICOS

Hasta 1 TR 110 V y 220
para equipos mayores
a 1 TR.

REFRIGERANTE

El refrigerante en las
unidades de ventana
es el R22.

Ejemplo de Instalación

UNIDADES DE

VENTANA

Tabla de Capacidades y medidas de

unidades de ventana

UNIDADES DE

VENTANA

VENTAJAS

DESVENTAJAS

Ÿ Pueden ser instaladas en cualquier

ventana o pared que dé hacia el exte-
rior.

Ÿ Aseguran la ventilación del espacio,

ya que introducen aire fresco al inte-
rior y renuevan el aire viciado.

Ÿ Bajo costo de instalación.

Ÿ Fácil mantenimiento.

Ÿ No requieren instalación eléctrica

especializada.

Ÿ Limitan el ingreso de luz a través de

la ventana.

Ÿ Suelen consumir más electricidad, en

comparación con otros equipos de
aire acondicionado.

Ÿ Por lo general, son bastante ruidosas.

Ÿ Poco estéticas.

INSTALACIÓN DE

UNIDADES DE

VENTANA

La instalación se realiza en ventanas o muros.

La sección exterior requiere toma de aire y expulsión a través del hueco practicado. La dimensión del hueco ha de ajustarse a las dimensiones del aparato.

Clima de ventana Ge
11,800 Btu/hr caliente/frio
220v

$18,400

DESCRIPCIÓN

COSTO

Nota: Los precios cambian, dependiendo de la
marca y ubicación del producto.

https://articulo.mercadolibre.com.mx/MLM-640526368-clima-de-ventana-ge-11800-btuhr-calientefrio-220v-
_JM?matt_tool=18653118&matt_word=&gclid=CjwKCAiAlvnfBRA1EiwAVOEgfPC1QDb_nMq6RHUn6uenl8oo
FVVL7TyPtmwa Xff-GKh90843rpusLhoCbTgQAvD_BwE

http://www.quecalor.com/aire-acondicionado-unidades-de-ventana.php

COSTOS APROXIMADOS

DE LAS UNIDADES DE

VENTANA

MULTISPLIT

El aire acondicionado Multisplit es una combi-
nación de varias unidades de aire acondiciona-

do tipo split, con la característica de que los

compresores están dentro de una sola unidad

en la parte exterior.

CARACTERÍSTICAS

Ÿ Eficiencia 20 SEER.

Ÿ Hasta 5 evaporadoras.

Ÿ Refrigerante ecológico R-410a.

Ÿ Tecnología inverter.

Ÿ Modo “sígueme”.

Ÿ Sensor de movimiento.

Ÿ Modo reposo.

Ÿ Timer 24hrs.

Ÿ Rápido enfriamiento y calefacción.

Ÿ Encendido automático.

Ÿ Control remoto.

MULTISPLIT

VENTAJAS

DESVENTAJAS

Ÿ Asegura la refrigeración y calefacción

deseada.

Ÿ Sistema fácil de adaptar e instalar en

el hogar.

Ÿ Ahorro de espacio.

Ÿ Expansión directa.

Ÿ Menor consumo de energía con res-

pecto a las unidades convencionales.

Ÿ Riesgo de sufrir una avería en la uni-

dad exterior.

Ÿ El costo de instalación de los siste-

mas multisplit también aumenta
linealmente con el número de unida-
des interiores a instalar.

https://www.ocu.org/comunidad/energias-renovables/calefaccion-y-aire-acondicionado/

INSTALACIÓN
MULTISPLIT

Al momento de hacer
la conexión de tubos,
no conecte la desvia-
ción de tubo integra-
do ni la de exterior sin
conectar antes la uni-
dad interior, para
poder añadir más
tarde otra unidad inte-
rior. Asegúrese de que
no entre suciedad o
humedad por ambos
lados de la desviación
integrada del tubo.

Imagen tomada del manual
de Instalación del aparato de
aire acondicionado del tipo
multisplit-ELECTRA.

COSTOS APROXIMADOS

DE LOS MULTISPLIT

MultiSplit dual Inverter 2
T220V

$17,000

DESCRIPCIÓN

COSTO

Nota: Los precios cambian, dependiendo de la
marca y ubicación del producto.

https://aireacondicionadomultisplit.com/

UNIDADES PORTÁTILES

TIPO PINGÜINO

El aire acondicionado portátil tipo pingüino fun-
ciona con agua, y está recomendado para habi-

taciones de hasta 55m².

CARACTERÍSTICAS

Ÿ Eficiencia de 8.0-9.0 EER.

Ÿ Pantalla de LCD azul, que permite

una excelente visión de las condicio-
nes climáticas de la habitación que
aparecen en la pantalla.

Ÿ Función de ahorro de agua que le per-

mite utilizar una carga hasta por diez
horas.

Ÿ Función sleep, que permite mantener

la temperatura correcta durante la
noche y trabajar en silencio.

www.airalia.es/climatización/aire-acondicionado-portatil/aire-acondicionado-portátil-guía-de-compra/

UNIDADES PORTÁTILES

TIPO PINGÜINO

Tabla de capacidades y medidas de aire acon-

dicionado portátil

REQUISITOS

ELÉCTRICOS

Ÿ Su consumo ronda los

1,000 Wh, están disponi-
bles en 110 y 220 volts.

UNIDADES PORTÁTILES

TIPO PINGÜINO

Ÿ Su movilidad depende de

la longitud que tiene el
ducto del equipo a la ven-
tana.

Ÿ Su consumo ronda los

1,000 Wh, están disponi-
bles en 110 y 220 volts.

Ÿ La ventana debe permane-

cer parcialmente abierta
para darle lugar al tubo
flexible, esto hace que se
pierda parte de los benefi-
cios de la refrigeración.

Ÿ Suelen ser bastante caros

si se toma en cuenta la
relación calidad-precio.

Ÿ Poco estéticos.

Ÿ Ruidosos, porque el com-

presor está en la unidad
interior.

Ÿ No son muy potentes.

DESVENTAJAS

INSTALACIÓN DE

UNIDADES PORTÁTILES

TIPO PINGÜINO

Ÿ Es un equipo compacto de descarga directa,

transportable de una habitación a otra.

Ÿ Sólo requiere, para su instalación, una sencilla

abertura en el marco o el cristal de la ventana
o balcón.

Ÿ Resuelve de forma adecuada las necesidades

mínimas de acondicionamiento en habitacio-
nes deviviendas y en pequeños locales.

INSTALACIÓN DE

UNIDADES PORTÁTILES

TIPO PINGÜINO

Aire acondicionado por-
tátil 12000 Btu frío-calor.

$11,120

DESCRIPCIÓN

COSTO

Nota: Los precios cambian, dependiendo de la
marca y ubicación del producto.

https://www.claroshop.com/producto/638938/aire-acondicionado-port-aacute-til-12000-btu-friocalor/
?shopping&gclid=CjwKCAiAlvnfBRA1EiwAVOEgfDyx4lnnYwyxIJ9SJLix__
4tkd8QOVxBeXET25sAkPfVYymH6Jq0rBoCsTEQAvD_Bw E

EQUIPOS DIVIDIDOS

SPLIT SYSTEMS

CARACTERÍSTICAS

Ÿ Una unidad interior

montada en la pared
y una unidad exterior.

Ÿ La unidad interior

sopla aire frío en la
habitación, y la uni-
dad exterior disipa el
calor del área enfria-
da. Los refrigerantes
se utilizan para
enfriar o calentar el
aire.

Un acondicionador de
aire de sistema dividido
montado en la pared
consta de dos partes:

Un equipo dividi-
do de alta tecno-
logía tiene las
siguientes carac-
terísticas:

Ÿ Eficiencia 10.0-11.5 EER.

Ÿ Se puede leer el consu-

mo de energía actual en
el panel LCD, mante-
niéndolo informado y
ayudando a reducir el
consumo de energía.

Ÿ Wifi-Para controlar el

sistema.

Ÿ Tecnología inverter.

Ÿ Refrigerante R32.

EQUIPOS DIVIDIDOS

SPLIT SYSTEMS

Ÿ Pueden auto limpiarse.

Ÿ Algunos de ellos utilizan tecnología de inver-

sor de CC, lo que significa que regulan auto-
máticamente la potencia aplicada al compre-
sor para proporcionar un control del clima
más preciso, bajos niveles de ruido, elimina-
ción de las fluctuaciones de temperatura y, al
mismo tiempo, utilizar menos energía.

EQUIPOS DIVIDIDOS

SPLIT SYSTEMS

VENTAJAS

DESVENTAJAS

Ÿ Aseguran la refrigeración y calefac-

ción deseada.

Ÿ Sistemas fáciles de adaptar e instalar

en el hogar.

Ÿ Ahorro de espacio.

Ÿ Expansión directa.

Ÿ Menor consumo de energía con res-

pecto a las unidades convencionales.

Ÿ El aire acondicionado split podría cos-

tar más del doble que un aire de ven-
tana.

Ÿ Instalar un aire acondicionado split

lleva más trabajo.

Ÿ Cuanto más lejos esté el compresor

del aire acondicionado split del espa-
cio a refrigerar, más tubería se necesi-
tará para llevar el aire enfriado.

INSTALACIÓN DE

EQUIPOS DIVIDIDOS

SPLIT SYSTEMS

La pared donde se vaya a ins-
talar la unidad interior, debe
ser lo suficientemente fuerte y
sólida para evitar vibraciones.

Imágenes tomadas de : Guía de Instalación para
splits – Panasonic España

COSTOS APROXIMADOS
DE EQUIPOS DIVIDIDOS

SPLIT SYSTEMS

LG aire acondicionado
split solo frío inverter
24000 BTU y 220 Volts -
Blanco.

$20,999

DESCRIPCIÓN

COSTO

Nota: Los precios cambian, dependiendo de la
marca y ubicación del producto.

https://www.bestbuy.com.mx/p/lg-aire-acondicionado-split-solo-frio-inverter-24000-btu-y-220-volts-blanco/
1000203054?gclid=CjwKCAiAlvnfBRA1EiwAVOEgfGidZheNO2UA4BYIeqPNxv-
7frB4LqHicx4mtjgoNMRRI1y37iQvEBoCUc8QAvD_BwE#fo_c=967&fo_k=fedbd3e72e3647f8742929f72913efed&fo
_s=gplamx

UNIDADES PAQUETES

PACKAGES UNITS

Se distinguen de los sistemas convencionales
porque contienen los cuatro elementos del cir-
cuito de refrigeración básico (condensador, eva-
porador, compresor y elemento expansor) en
un mismo gabinete.

USOS

Los paquetes de aire acondicionado se
usan ampliamente en:

Ÿ Bancos

Ÿ Restaurantes

Ÿ Centros deportivos

Ÿ Empresas,

debido a su distribución de aire dentro
de las zonas acondicionadas.

UNIDADES PAQUETES

PACKAGES UNITS

CARACTERÍSTICAS

Ÿ Paquetes de aire acondicionado no

mayores a 5 toneladas de refrigera-
ción: para instalación residencial.

Ÿ Paquetes de aire acondicionado mayo-

res a 5 toneladas de refrigeración:
equipos comerciales (negocios,
empresas, industrias).

UNIDADES PAQUETES

PACKAGES UNITS

Ÿ Paquete de aire acondicionado frío.

Capacidad de enfriamiento por medio
de un circuito de refrigeración.

Ÿ Paquete de aire acondicionado

frío/calor. Se usa el mismo circuito de
refrigeración, y para calentar se le
agrega una resistencia eléctrica.

Ÿ Paquete de aire acondicionado heat

pump. También conocido como
bomba de calor o de ciclo reversible.

Ÿ Paquete de aire acondicionado con

calefacción a gas. A estas unidades se
les agrega un intercambiador de calor
a fuego indirecto proveniente del gas
como fuente energética. Su capacidad
de calefacción se mide en MBH (miles
de BTU por hora).

TIPOS

UNIDADES PAQUETES

PACKAGES UNITS

VENTAJAS

DESVENTAJAS

Ÿ Bajo nivel sonoro.

Ÿ Las dos unidades (condensadora y eva-

poradora) están acopladas en una
sola.

Ÿ No pueden trabajar en un rango

donde se exige un índice muy bajo de
temperatura.

Ÿ Instalación especializada.

Ÿ Puede tener gran tamaño y peso.

Ÿ equerimiento de espacios en el entre-

techo para la instalación de ductos.

REQUISITOS

ELÉCTRICOS

Ÿ Las unidades pueden ser de 240 V

bifásicas y hasta 5 toneladas o tri-
fásicas hasta 25 toneladas; mayo-
res de 25 toneladas pueden ser
necesarios 480V.

Bifásico: Sistema eléctrico que tiene dos corrientes alternas igua-
les, procedentes del mismo generador.

INSTALACIÓN DE

UNIDADES PAQUETES

PACKAGES UNITS

Coloque la unidad sobre una base que sea del
tamaño de la unidad o más grande. La unidad
debe montarse de manera nivelada para per-
mitir el drenado apropiado de agua al través de
los orificios de la bandeja base. La base de con-
creto no debe entrar en contacto con la estruc-
tura (ver Figura 9). Asegúrese de que la porción
exterior de los ductos de suministro y de retor-
no, sea lo más corta posible.

Imagen tomada de : Manual de instrucciones de instalación para
una unidad paquete – TRANE.

COSTOS APROXIMADOS

DE UNIDADES PAQUETES

PACKAGES UNITS

Equipo con capacidad

de 60,000 BTU

5 Toneladas.

$120,462.60

DESCRIPCIÓN

COSTO

Nota: Los precios cambian, dependiendo de la
marca y ubicación del producto.

Equipo con capacidad

de 48,000BTU
4 Toneladas.

$93,968.31

Equipo con capacidad

de 36,000 BTU

3 Toneladas.

$63,269.34

http://www.quecalor.com/aire-acondicionado

CHILLER

Las unidades enfriadoras de líquido o genera-
doras de agua helada (chiller) tienen la capaci-
dad desde 1.5 toneladas hasta más de 2000
toneladas, ya sean monofásicas o trifásicas, pue-
den ser monitoreadas en todas sus funciones
por medio de un software, estos equipos tienen
la ventaja de llevar el agua refrigerada a las
manejadoras a cualquier distancia mediante el
bombeo adecuado, limitante que existe en los
sistemas mini y multi split, sus aplicaciones
pueden ser tanto de confort como para proce-
sos industriales.

APLICACIONES

Ÿ Industria

alimenticia.

Ÿ Aire acondi-

cionado.

Ÿ Industria

del plástico.

Ÿ Equipos de

laboratorio.

CHILLER

CARACTERÍSTICAS

Ÿ El suministro de agua fría - caliente

del aire acondicionado chiller se reali-
za por medio de una red de tuberías
hasta las unidades interiores (unida-
des terminales - evaporadoras), que se
instalan dentro de cada zona a acon-
dicionar, impulsándose el agua con
una bomba centrífuga desde la sala
de máquinas hasta cada unidad inte-
rior de aire acondicionado chiller.

Ÿ Las unidades pueden ser trifási-

cas de 220V o de 480V; cuando
el voltaje es de 480V, es nece-
saria una subestación para sumi-
nistrar la energía.

REQUISITOS

ELÉCTRICOS

Trifásica: Sistema eléctrico que tiene tres corrien-
tes alternas iguales, procedentes del mismo gene-
rador.

CHILLER

VENTAJAS

DESVENTAJAS

Ÿ Versatilidad en el número de unidades

internas.

Ÿ Es utilizado para acondicionar gran-

des instalaciones por su eficiencia.

Ÿ Bajo nivel de ruido.

Ÿ La vida promedio de los chillers varía

de 25 a 30 años con buen manteni-
miento.

Ÿ Los modelos recientes consumen

menos electricidad que los de más de
20 años.

Ÿ Alto costo de instalación.

Ÿ Unidades de gran tamaño y peso.

Ÿ Difícil instalación cuando son ubica-

dos en azotea.

Ÿ Para proyectos pequeños es un gasto

muy grande por su alto costo.

INSTALACIÓN

DE CHILLER

1) El lugar de instala

ción debe estar

ventilado, de tal

forma que el aire

pueda circular y

descargarse libre-

mente.

2) Instalar la unidad

de tal modo que la

descarga del aire

caliente no regrese

nuevamente hacia

la unidad y/o a

otras unidades.

3) Asegurarse que no

haya obstrucciones

de flujo de aire al

entrar o salir de la

unidad. Quite obs-

táculos que pueden

bloquear la entrada

o descarga del aire.

Imagen tomada de :
MODELO MBMAC 5 A 20
TONELADAS MANUAL DE
INSTALACIÓN Chillers -
BOHN

COSTOS APROXIMADOS

DE CHILLER

Chiller scroll enfriado por

aire skychillers de

18,000 BTU

$63,817

DESCRIPCIÓN

COSTO

Nota: Los precios cambian, dependiendo de la
marca y ubicación del producto.

http://www.quecalor.com/
ficha.php?id=40002&ds=Chiller%20Scroll%20Enfriado%20por%20Aire%20Skychillers%20de%2018,000%20btu#

VENTAJAS DEL

REFRIGERANTE R410A

Ÿ No daña la capa de ozono.

Ÿ Tiene bajo efecto invernadero.

Ÿ No tóxico ni flamable.

Ÿ Estable en condiciones normales de presión y

temperatura.

Ÿ Eficiente energéticamente.

TABLA COMPARATIVA DE

USOS MÁS COMUNES DE TIPOS

DE AIRE ACONDICIONADO

TABLA COMPARATIVA DE
CAPACIDAD Y COEFICIENTE

DE ENERGÍA EN DIFERENTES

TIPOS DE AIRE ACONDICIONADO

CLASIFICACIÓN DE

AIRE ACONDICIONADO

PARA EDIFICIOS

USO RESIDENCIAL

MINISPLIT

UNIDAD DE
VENTANA

UNIDAD PORTÁTIL

CLASIFICACIÓN DE

AIRE ACONDICIONADO

PARA EDIFICIOS

USO COMERCIAL

MULTISPLIT

EQUIPOS

DIVIDIDOS

EQUIPO

CENTRAL

CHILLER

MEDIDAS DE AHORRO

DE ENERGÍA

MEDIDAS DE AHORRO

DE ENERGÍA

El rendimiento eficiente de un sistema de
aire acondicionado depende de su correcta
instalación y un apropiado mantenimiento.

Ÿ Cuando los sistemas

de aire acondiciona-
do(A/C) son usados
en oficinas, es nece-
sario establecer un
horario de utilización.

Ÿ Al momento de arranque

de los A/C, evite programar-
los a una temperatura infe-
rior a los 21°C.

Ÿ Si el A/C posee un control

de temperatura o un ter-
mostato, regule la tempera-
tura a 23 o 25 °C, ya que es
la suficiente para un con-
fort óptimo.

MEDIDAS DE AHORRO

DE ENERGÍA

Ÿ Cuando en la zona que se está

climatizando se encuentren
reunidas más de 5 personas, es
recomendable bajar un grado
la temperatura por cada perso-
na extra que ingrese al lugar,
con un límite de 21°C para man-
tener siempre el estándar de
eficiencia energética.

Ÿ El consumo de energía de un aire acondiciona-

do aumenta aproximadamente 8% por cada
grado menos en la temperatura, por ejemplo:
un aire trabajando a 22°C consume 10% más
energía que uno trabajando en 23°C.

Ÿ Se recomienda utilizar un sis-

tema de aire acondicionado
con tecnología inverter, es
decir, que tenga un variador
de la velocidad en función de
la demanda.

TECNOLOGÍA INVERTER

La tecnología Inverter aplicada a los equipos
de aire acondicionado depende del compre-
sor. En los equipos inverter, se regula la velo-
cidad del compresor para que trabaje a una
velocidad constante y, por tanto, de forma
más eficiente. La velocidad varía en función
de la proximidad con la temperatura de con-
signa o la deseada.

IMPORTANCIA DE LA TECNOLOGÍA INVERTER

En los equipos no Inverter, el
compresor funciona siempre a
velocidad máxima, siguiendo
un principio de “todo o nada”:
funciona a máximo rendi-
miento hasta alcanzar la tem-
peratura deseada y entonces
se detiene. Cuando la tempe-
ratura se aleja de la deseada,
vuelve a entrar en funciona-
miento una vez más a máxima
potencia.

http://blog.is-arquitectura.es/2007/06/08/
aire-acondicionado-con-tecnologia-inverter/

http://www.airzone.es/blog/climatizacion/que-es-un-sistema-inverter/

VENTAJAS

EQUIPO INVERTER

Ÿ Ahorro energético: el funcionamiento de los equi-

pos Inverter favorece un gran ahorro energético, ya
que la velocidad del compresor disminuye progre-
sivamente conforme la temperatura se acerca a la
deseada. En función del equipo y de sus caracterís-
ticas, el ahorro oscila entre el 20-25% e, incluso, más
del 50% en algunos casos.

Ÿ Ahorro económico: el punto anterior trae consigo

un evidente ahorro económico, ya que se reduce el
consumo. Este ahorro varía mucho en función de la
instalación o el equipo, pero puede alcanzar los
cientos de euros sobre el total anual.

Ÿ Confort térmico: los sistemas inverter proporcionan

una temperatura más estable, sin cambios bruscos
y apenas perceptibles. Esto se traduce en una
mayor y mejor sensación de confort para el usuario.

Ÿ Mayor rendimiento: el rendimiento a nivel energéti-

co de las unidades Inverter actuales suele ser hasta
casi del doble de aquellas que no usan esta tecno-
logía.

Ÿ Alargamiento de la vida útil del equipo: al no traba-

jar en régimen de on/off o todo o nada, el compre-
sor se resiente menos y se puede alargar el período
activo de funcionamiento del equipo.

NORMAS OFICIALES
MEXICANAS PARA

AIRE ACONDICIONADO

NOM-011-ENER-2006

Eficiencia energética en acondicionadores de
aire tipo central, paquete o dividido. Límites,
métodos de prueba y etiquetado.

NOM-023-ENER-2010

Eficiencia energética en acondicionadores de
aire tipo dividido, descarga libre y sin conductos
de aire. Límites, método de prueba y etiquetado.

NOM-021-ENER/SCFI-2017

Eficiencia energética y requisitos de seguridad al
usuario en acondicionadores de aire tipo cuarto.
Límites, métodos de prueba y etiquetado.

NORMAS OFICIALES
MEXICANAS PARA

AIRE ACONDICIONADO

NOM-026-ENER-2015

Eficiencia energética en acondicionadores de
aire tipo dividido (inverter) con flujo de refrige-
rante variable, descarga libre y sin ductos de aire.
Límites, métodos de prueba y etiquetado.

NOM-032-ENER-2013

Límites máximos de potencia eléctrica para equi-
pos y aparatos que demandan energía en espera.
Métodos de prueba y etiquetado.

IMPORTANCIA DE LAS NORMAS OFICIALES

MEXICANAS EN AIRE ACONDICIONADO

La generación de NOM obedece a la obligación
del gobierno de regular las actividades que
desempeñan los sectores público y privado. En
las NOM se establecen las especificaciones, los
atributos, las características, los métodos de
prueba o las prescripciones aplicables, que un
producto, proceso o servicio debe cumplir.

TABLA 1. LÍMITE MÁXIMO

DEL ICEE DE LAS

DISPOSICIONES EN MATERIA
DE EFICIENCIA ENERGÉTICA

MANTENIMIENTO

Ÿ Aislar debidamente los

ductos y tuberías que
forman parte del aire
acondicionado.

Ÿ Realizar mantenimiento

y limpieza general de los
equipos, además de lim-
piar los filtros al menos
una vez al mes, ya que
consumen el doble de
energía sin manteni-
miento.

En promedio, los aires
acondicionados tienen
una vida útil de entre 12
y 15 años. Sin embargo,
una unidad de 10 años o
más es 60% menos efi-
ciente que una nueva.

CARGAS A CONSIDERAR
PARA DIMENSIONAR EL
AIRE ACONDICIONADO

ZONA TÉRMICA

PERSONAL EN EL

LUGAR A DMENSIONAR

ENVOLVENTE

ILUMINACIÓN

APARATOS EN

FUNCIONAMIENTO

ENERGÍA EMITIDA EN
FORMA DE CALOR POR

PERSONA

De la norma UNE-EN ISO 7730 podemos
sacar las siguientes tasas metabólicas (ener-
gía emitida en forma de calor) de una perso-
na realizando diversas actividades:

Ÿ Reposo, tendido (0,8met, 46W/m²):

83W

Ÿ Reposo, sentado (1met, 58W/m²):

104W

Ÿ Actividad sedentaria (oficina…)

(1,2met,70W/m²): 126W

Ÿ Actividad ligera, de pie (de com-

pras…) (1,6met,93W/m²): 167W

Ÿ Actividad media, de pie (dependien-

te de comercio…)(2met,116W/m²):
209W

Tabla tomada de: https://nergiza.com/cuanta-energia-se-
escapa-de-tu-cuerpo-en-forma-de-calor/

EJEMPLO DE CÁLCULO
PARA DETERMINAR LA

CAPACIDAD DE UN EQUIPO

Donde:
230= Factor calculado para América Latina. “Tempera-
tura máxima de 40°C”(BTU/hm³).
V= Volumen del área donde se instalará el sistema de
aire acondicionado.
#P y E= # de personas + aparatos instalados.
476=Factores de ganancia y pérdida aportados por
cada persona (BTU/h).

C = 230 x V + (XPyEx 476)

Cálculo aproximado de capacidad de aire
requerido por área en m³:

EJEMPLO
La capacidad a instalar de un aire MINISPLIT en una
oficina con 4.5m de ancho por 4.9m de largo y 2.7m
de altura, donde generalmente van a estar dos perso-
nas , una impresora , dos computadoras:
V=(4.5m)(4.9m)(2.7m)=59.9m³
#P y E=5C=(230)(59.9m³)+(5)(476)
C=16.257BTU
T.R= 16.257BTU/12.000BTU=1.34 Toneladas de refrigera-
ción. Por lo tanto, se requiere un MINISPLIT de
18000BTU

CONCLUSIONES

Existen diferentes tipos de aire acondiciona-
do con distintas aplicaciones , conocer sus
características, eficiencias, y operación tam-
bién nos ayuda a hacer un uso eficiente de
la energía.
