UD4 - 1

​https://www.youtube.com/watch?=GUHtT5daens

​ÍNDICE

1. SISTEMAS DE CABLEADO ESTRUCTURADO (SCE)

2. ELEMENTOS FUNCIONALES DE UN SCE

3. LA CONEXIÓN A TIERRA DE UN SCE

4. NORMAS Y ESTÁNDARES

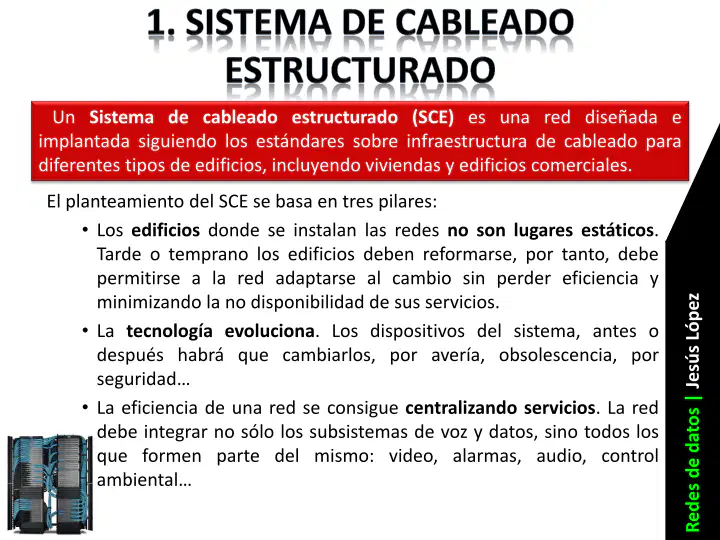

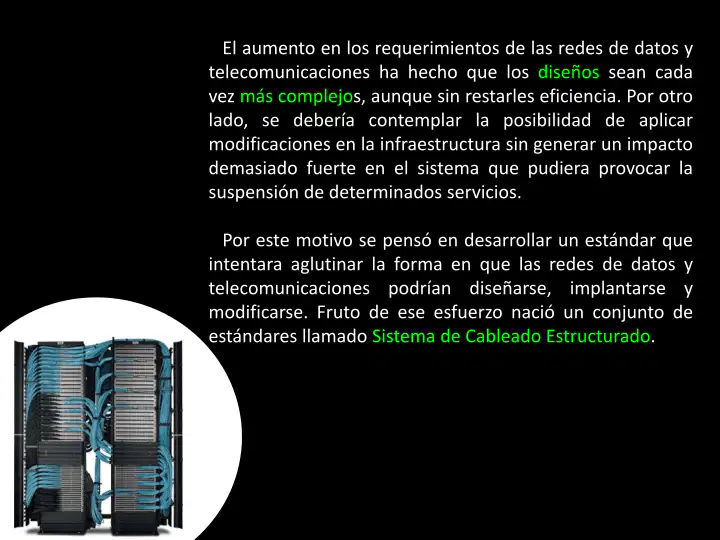

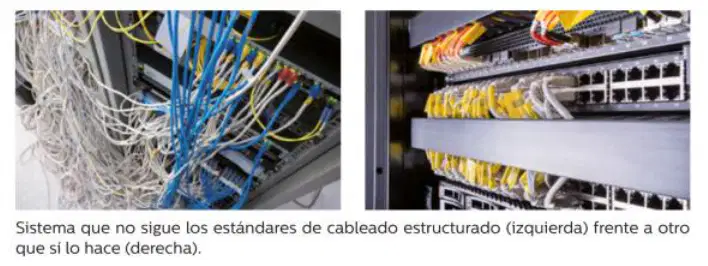

​1. SISTEMA DE CABLEADO ESTRUCTURADO

​1. SISTEMA DE CABLEADO ESTRUCTURADO

Multiple Choice

¿Cuál opción es falsa respecto los sistemas cableados estructurados? (SCE)

• Los sistemas cableados estructurados son fundamentales ya que se producen múltiples cambios en los edificios

• Los sistemas cableados estructurados son fundamentales ya que la tecnología está en continua evolución

• Los sistemas cableados estructurados permiten incrementar el coste de la instalación, permitiendo mayor beneficio a los instaladores y empresas del sector.

• Los sistemas cableados estructurados son fundamentales al conseguir centralizar diversos servicios como red de datos, telefonía, televisión...

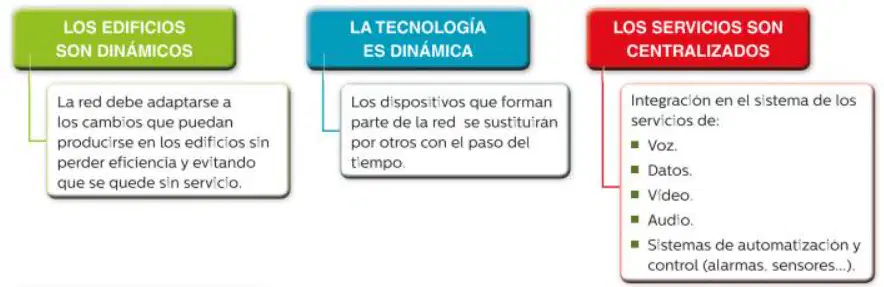

​1. SISTEMA DE CABLEADO ESTRUCTURADO

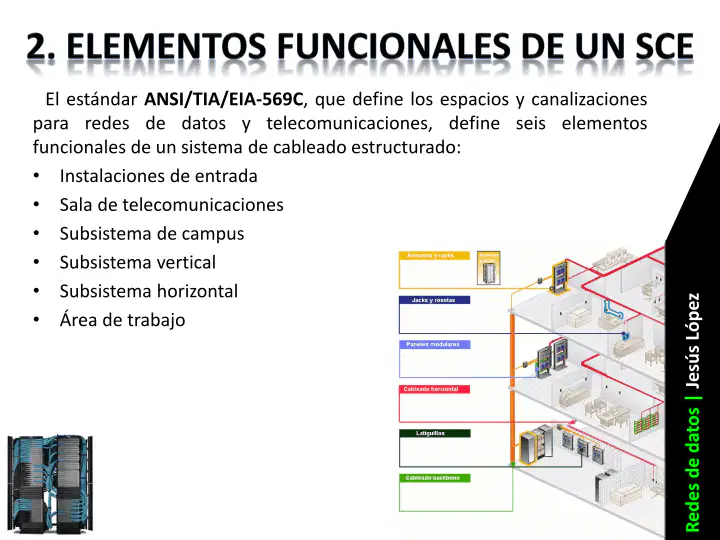

​2. Elementos de un SCE

​2. Elementos de un SCE

​2.1 ÁREA DE TRABAJO

Multiple Choice

¿Qué es un área de trabajo?

• Un lugar habitual de trabajo donde se realizan reuniones importantes.

• Un lugar habitual de trabajo donde se ubican equipos o dispositivos conectados a red.

• Un lugar en la vivienda destinado a tareas domésticas.

• Un lugar habitual de trabajo dedicado a la lectura.

Fill in the Blanks

Fill in the Blanks

Fill in the Blanks

Multiple Choice

El área de trabajo...

• Siempre debe ocupar un espacio de 10m2

• La longitud del cable que conecta un equipo a la toma no debe superar 11m

• Se recomienda que disponga al menos de tres tomas

• Se debe incluir una toma de televisión

​2. Elementos de un SCE

​2.2 SUBSISTEMA HORIZONTAL

Multiple Choice

¿Qué es el subsistema horizontal en un sistema de cableado estructurado?

• Es el conjunto de elementos que permiten conectar y cablear las áreas de trabajo de una planta hasta un distribuidor de planta.

• El conjunto de elementos que permiten ubicar equipos o dispositivos conectados a red.

• Es el conjunto de elementos que permiten conectar y cablear distribuidores de planta entre sí y la sala de telecomunicaciones.

• No existe este subsistema.

Multiple Choice

¿Qué es un punto de consolidación?

• Un elemento que permite conectar ordenadores en red.

• Permite conectar redes de fibra óptica con redes de par trenzado.

• Un dispositivo que permite la interconexión de varias áreas de trabajo dentro de una planta para mayor flexibilidad.

• Es el conjunto de elementos que permiten conectar y cablear distribuidores de planta entre sí y la sala de telecomunicaciones.

​2. Elementos de un SCE

​2.2 SUBSISTEMA HORIZONTAL

​2. Elementos de un SCE

​Es recomendable que el cableado de red (cable de par trenzado) sea independiente del cableado eléctrico para evitar interferencias, utilizando para ello canalizaciones independientes.

​2.2 SUBSISTEMA HORIZONTAL

Multiple Select

¿Qué tipos de canalizaciones son las menos flexibles?

• Canalización bajo suelo

• Canalización bajo suelo técnico

• Canalización en techo técnico

• Canalización en techo

• Canalización en superficie

Multiple Select

¿Qué tipos de canalizaciones sólo son posibles en instalaciones donde la estética no es importante?

• Canalización bajo suelo

• Canalización bajo suelo técnico

• Canalización en techo técnico

• Canalización en techo

• Canalización en superficie

Multiple Choice

En el subsistema horizontal...

• No se permiten instalar puntos de consolidación.

• La canalización bajo suelo presenta más ventajas que la canalización bajo suelo técnico.

• La canalización en techo es una alternativa cuando no es posible utilizar techo técnico.

• En la canalización en pared, el cableado eléctrico va físicamente con el de datos.

​2. Elementos de un SCE

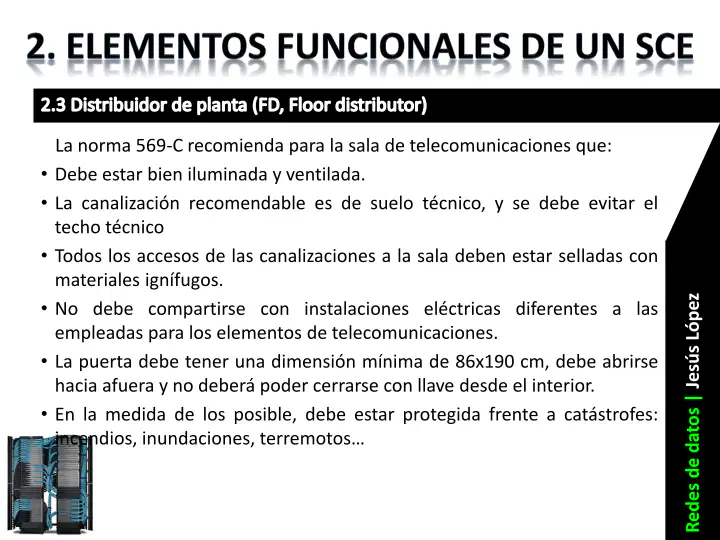

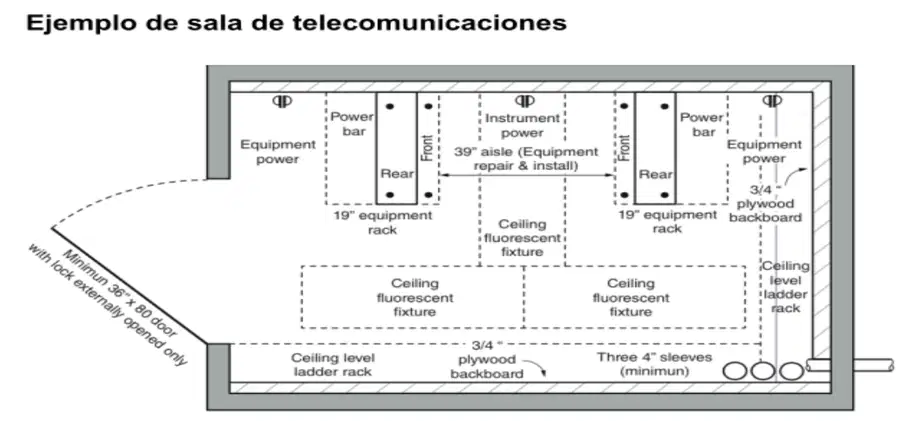

​2.3 DISTRIBUIDOR DE PLANTA

​2. Elementos de un SCE

​2.3 DISRIBUIDOR PLANTA

Multiple Choice

El distribuidor de planta...

• No puede ser únicamente un armario o rack, debe ser una sala de telecomunicaciones reservada.

• Debe presentar unas dimensiones fijas de 15m2.

• La ventilación no es un aspecto importante.

• Ninguna de las anteriores.

​2. Elementos de un SCE

​2.4 DISTRIBUIDOR PRINCIPAL O DEL EDIFICIO

Multiple Choice

¿Qué es el distribuidor del edificio?

• Es el conjunto de elementos que permiten conectar y cablear las áreas de trabajo de una planta hasta un distribuidor de planta.

• Es el área que recoge todo el cableado de los distintos distribuidores de planta del edificio.

• Es el conjunto de elementos que permiten conectar y cablear distribuidores de planta entre sí y la sala de telecomunicaciones.

• Es el subsistema que recoge todo el cableado proveniente de los distribuidores de cada planta del edificio y conecta con el distribuidor de campus.

Multiple Choice

En cuanto a la ubicación del distribuidor del edificio...

• Lo ideal es que se encuentre en una planta intermedia.

• Lo ideal es que se encuentre en una planta por debajo del nivel del suelo.

• No se puede ubicar en la misma sala que el distribuidor de planta.

• Ninguna de las anteriores.

​2. Elementos de un SCE

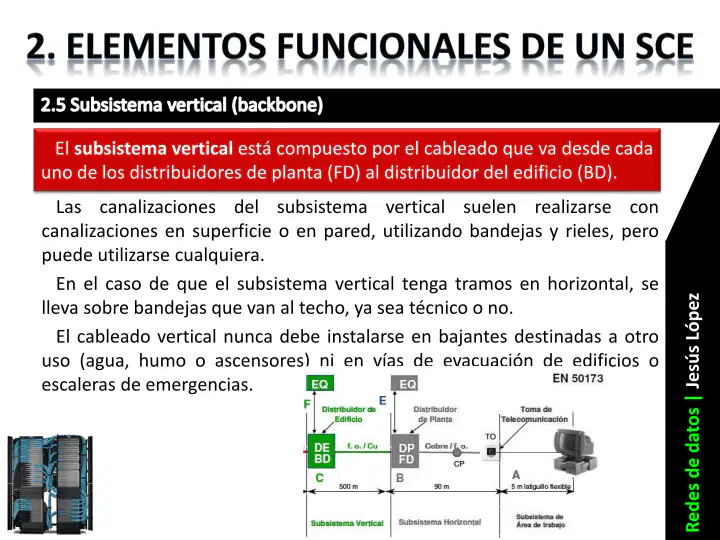

​2.5 SUBSISTEMA VERTICAL

​2. Elementos de un SCE

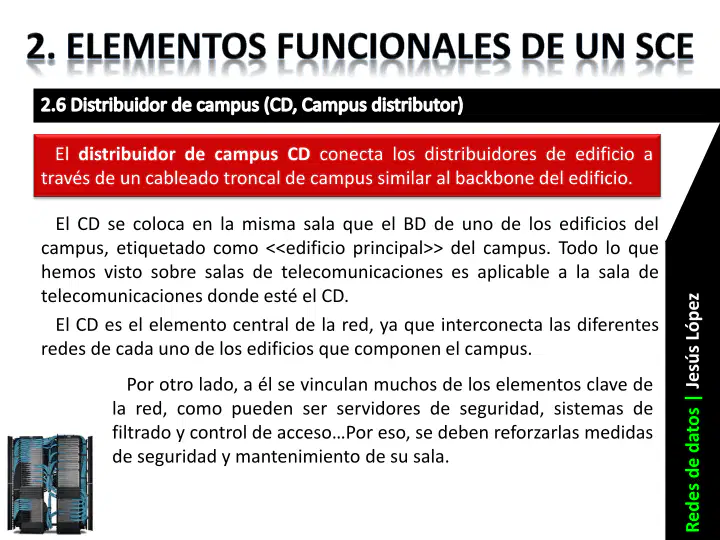

​2.6 DISTRIBUIDOR DE CAMPUS

​2. Elementos de un SCE

2.6 Distribuidor de campus

Multiple Choice

El distribuidor de campus...

• Se puede ubicar en la misma sala que el distribuidor principal del edificio.

• Realiza la misma función que el distribuidor de planta.

• Es un elemento opcional en un sistema de red estructurado.

• Todas son verdaderas

​2. Elementos de un SCE

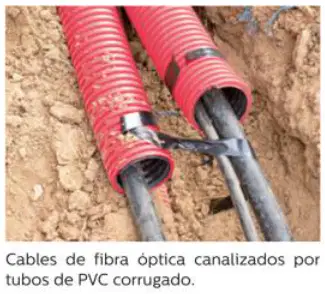

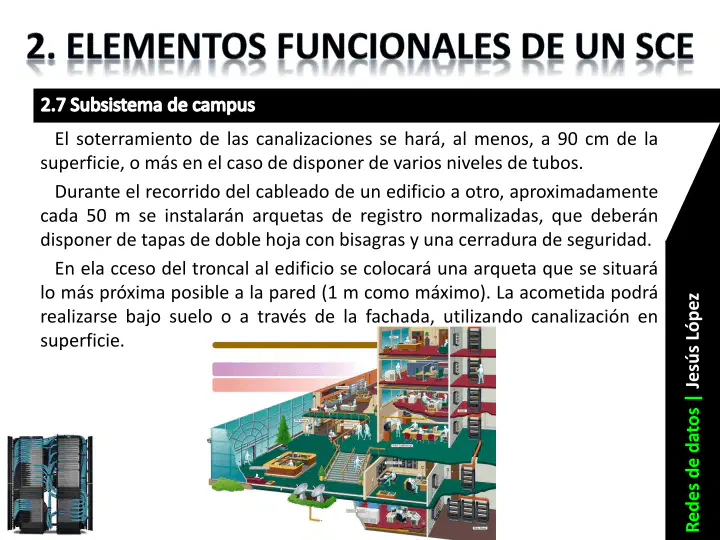

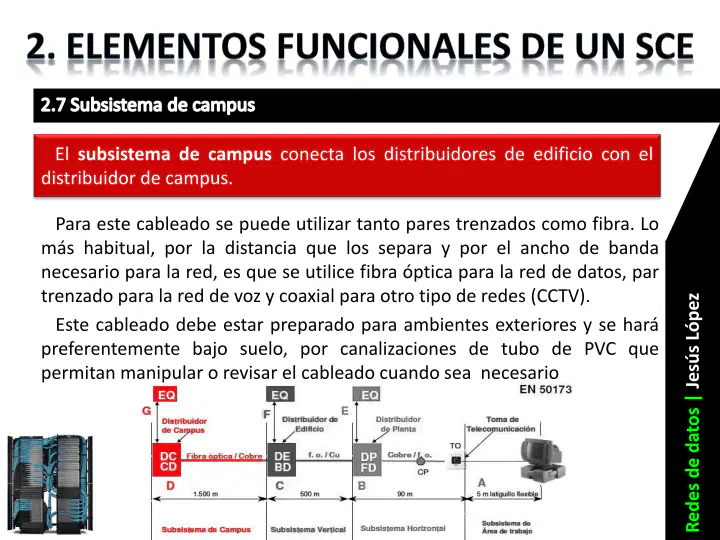

2.7 Subsistema de campus

Multiple Choice

¿Qué tipo de medio es más adecuado para el subsistema de campus?

• Fibra óptica

• Par trenzado

• Cable coaxial

• WIFI

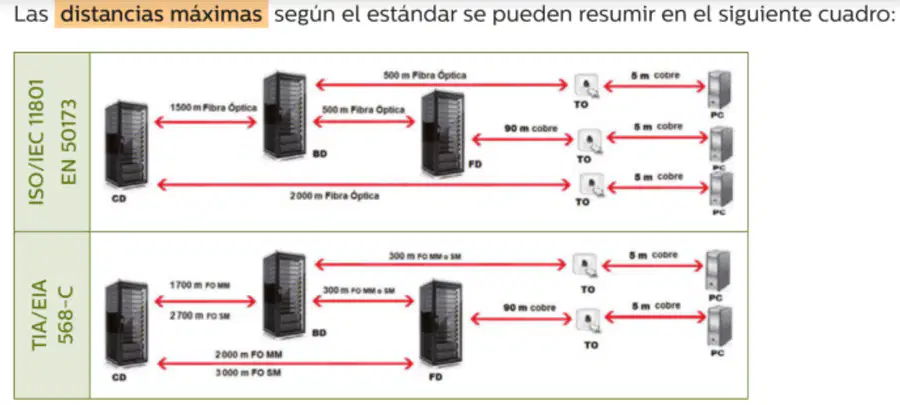

​2. Elementos de un SCE

Multiple Choice

¿Cuál de los siguientes no es un elemento de un sistema de cableado estructurado?

• Área de trabajo

• Área de descanso

• Subsistema vertical

• Subsistema horizontal
