CTC (MAE 227) - CIRCUITE LOGICE

CIRCUITE LOGICE
CIRCUITE SECVENȚIALE

27.11.2023

Multiple Choice

Ce stare îi corespunde valorii logice 1?

• Contactul este neacționat

• Contactul este acționat

Multiple Select

Circuitele destinate calculării funcțiilor logice frecvent utilizate se numesc

• Tranzistor

• Porți logice

• Emițător

• Circuite logice elementare

Fill in the Blanks

Multiple Choice

Identificați circuitul combinațional Sumatorul din imaginile de mai jos.

Multiple Choice

Identificați circuitul combinațional Demultiplexorul din imaginile de mai jos.

Multiple Choice

Identificați circuitul combinațional Decodificatorul din imaginile de mai jos.

Multiple Select

Selectați caracteristicile corecte ale multiplexorului

• distribuie fluxul de date de la intrare X la una dintre ieșirile Y (u=0) sau Z(u=1)

• transmite la ieșire biții numărului binar A(u=0) sau B (u=1)

• se utilizează pentru transferul informației de la mai multe surse la un singur destinatar

• transferul informației de la o singură sursă la mai mulți destinatari

Multiple Choice

Circuitul logic este un dispozitiv destinat calculării ...

• Expresiilor logice

• Sistemelor de numerație

• Funcțiilor logice

Multiple Choice

Propoziția de mai jos este adevărată sau falsă?

Codificatorul efectuează conversiune mesajelor s_1,s_2, …, s_n în cuvintele octale din codul respectiv.

• True

• False

Draw

Utilizând porțile Nu, ȘI , SAU, elaborați circuite logice pentru calcularea următoarei funcții:
y=x1 v x2x3

"Haideți să ne imaginăm că sunteți ingineri la o companie de tehnologie și vi se cere să proiectați un sistem de securitate inteligent pentru o clădire de birouri. Acest sistem trebuie să detecteze prezența și să înregistreze momentele cheie, cum ar fi intrările și ieșirile, utilizând circuite secvențiale.
-Cum ați aborda această provocare?
-Ce funcționalități ați implementa în circuitele secvențiale pentru a asigura o securitate eficientă și o monitorizare precisă?"

Problemă

Utilizarea senzorilor de mișcare Înregistrarea momentelor cheie  Autentificare și acces controlat Alerte şi notificări Interfață de utilizator intuitivă Alimentare și backup

Circuite secvențiale
La sfârșitul acestei ore, veți fi capabili să înțelegeți, să reprezentați schematic și să analizați circuite secvențiale.

Cunoașterea circuitelor secvențiale este esențială în domeniul informaticii, deoarece acestea stau la baza funcționării unor dispozitive extrem de importante. Exemplu: memoria unui calculator utilizează circuite secvențiale pentru a stoca și accesa informațiile într-un mod ordonat și eficient. În plus, înțelegerea acestor concepte vă va ajuta să proiectați și să lucrați cu circuite logice complexe, ceea ce este esențial în dezvoltarea tehnologiei moderne.

Într-un circuit combinaţional valorile variabilelor de ieşire sunt determinate în orice moment de combinaţia valorilor variabilelor de intrare conform funcţiilor logice ale circuitului.
Într-un circuit secvenţial valorile variabilelor de ieşire depind nu numai de combinaţiile valorilor variabilelor de intrare, dar şi de consecutivitatea aplicării lor

Registrul- dispozitiv numeric destinat păstrării temporare a unui număr binar

Succesiunea stărilor unui registru de deplasare de la dreapta spre stânga

În anumite aplicaţii, de exemplu: înmulţirea şi împărţirea numerelor binare, scrierea sau citirea datelor pe disc, transmiterea datelor prin firele telefonice etc., apare necesitatea deplasării în stânga sau în dreapta a informaţiei memorate într-un registru. În acest scop se utilizează registrele de deplasare

Registre

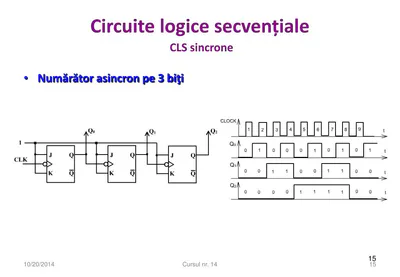

​Numărătoarele sunt circuite secvenţiale care înregistrează numărul de impulsuri aplicat la intrare.

​Numărătoarele se clasifică după următoarele criterii:
– modul de codificare a informaţiei (binar, binar-zecimal etc.);
– modul de modificare a stărilor numărătorului (numărătoare directe, inverse şi reversibile)

MAE 227

" EVALUARE: CIRCUITE LOGICE"
