resistores

Multiple Choice

Qual é o valor do resistor que possui as cores marrom na 1ª faixa, preta na 2ª faixa e preta na faixa multiplicadora

• 1 ohm

• 10 ohms

• 100 ohms

• 1000 ohms

• 4k7 ohms

Multiple Choice

Um resistor que possui uma faixa vermelha como algarismo multiplicador possui o valor da sua resistência multiplicado por...

• 1

• 10

• 100

• 1000

• 10000

Multiple Choice

Qual é a cor da faixa de tolerância de um resistor que possui o valor de 5%

• Branco

• Preto

• Prata

• Ouro

• Cobre

Multiple Choice

Qual é a cor da faixa de tolerância de um resistor que possui o valor de 10%

• Branco

• Preto

• Prata

• Ouro

• Cobre

Multiple Choice

Quantos algarismos significativos possui um resistor de quatro faixas de cores.

• Um

• Dois

• Três

• Quatro

• Cinco

Multiple Choice

Com relação ao código de cores, quantas faixas pode ter um resistor

• Uma, duas ou três faixas

• Duas, três ou quatro faixas

• Três, quatro ou cinco faixas

• Quatro, cinco ou seis faixas

• Cinco, seis ou sete faixas

Multiple Choice

Um resistor possui polaridade

• Sim

• Não

• Talvez

• Não sei

• Quem sabe

Multiple Choice

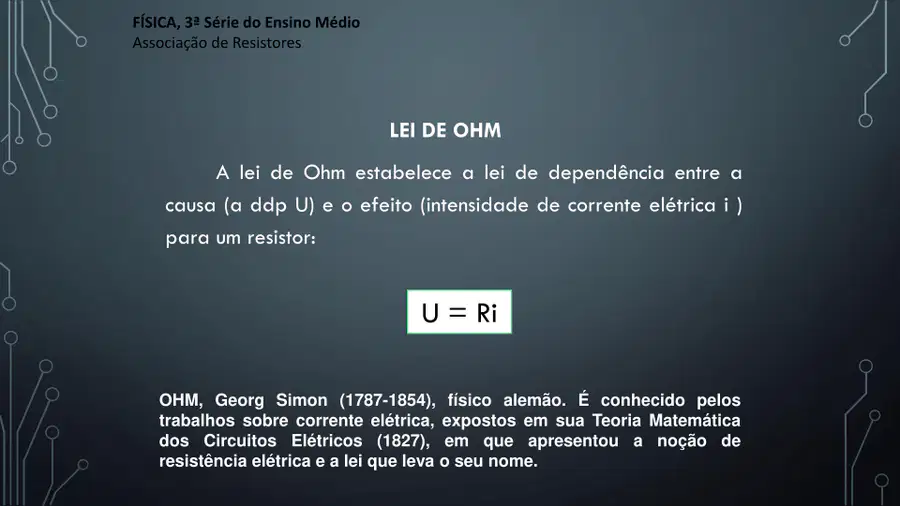

Qual é o valor de um resistor que é submetido a uma tensão de 1 volt e produz uma corrente de 1 ampere.

• 1 ohm

• 10 ohms

• 100 ohms

• 100 miliohm

• 4k7 ohms

Multiple Choice

Com esses materiais é possível fazer um resistor

• Carbono e Ferro-Constantan

• Carbono e Magnésio

• Cobre e Níquel-Cromo

• Cobre e Alumínio

• Cobre e Magnésio

Multiple Choice

Dispositivo eletrônico responsável pelo controle do nível de corrente em um circuito

• Diodo

• Transistor

• Capacitor

• Resistor

• Indutor

Drag and Drop

Complete as frases.

Os resistores eletrônicos são utilizados para ​

Placeholder

de sinais.

Os resistores elétricos são de ​

Placeholder

potência e são muito utilizados para aquecedores e fornos.​



A potência baixa são caracter´siticas de resistores ​

Placeholder

.

Drag these tiles and drop them in the correct blank above

CONTROLE

ALTA

ELETRÔNICOS

Multiple Choice

Resistores são componentes de circuitos elétricos. Eles são condutores e são projetados para ter uma resistência elétrica específica. Quanto mais alta a resistência elétrica de um resistor ligado sozinho a uma fonte de tensão, maior será sua tendência de:

• Reduzir corrente elétrica

• Aumentar a potência elétrica

• Aumentar a corrente elétrica

• Aquecer

Multiple Choice

Componente eletrônico responsável pela oposição da passade de corrente em um circuito é:

• Resistor

• Transistor

• Multímetro

• Relé

Multiple Choice

.

Julgue a seguinte afirmativa: "A corrente que passa pelo LED não pode ser maior que 20 mA, de modo que você deve colocar um resistor em série com ele para limitar a corrente elétrica."

• Certo

• Errado

Open Ended

 três resistores de resistências R1 = 60 Ω, R2 = 30 Ω e R3 = 20 Ω, estão associados em paralelo, sendo submetidos à ddp de 120 V Determine:

a) a resistência equivalente da associação.
b) a intensidade de corrente em cada resistor.
c) a tensão em cada resistor

Multiple Choice

Considere duas resistências, R1 = 3 Ω e R2 = 6 Ω, ligadas em série. Aplicamos uma voltagem U = 18 V aos extremos da ligação. Podemos afirmar que:

• A resistência equivalente vale 18 Ω

• A voltagem em R1 é igual a voltagem em R2.

• potência dissipada na associação vale 18 W

• R1 e R2 serão percorridas pela mesma corrente de 2,0 A.

Multiple Choice

Três resistores idênticos de R = 30Ω estão ligados em paralelo com uma bateria de 12 V. Pode se afirmar que a resistência equivalente do circuito é de

• Req = 10Ω, e a corrente é 1,2 A.

• Req = 20Ω, e a corrente é 0,6 A

• Req = 30Ω, e a corrente é 0,4 A.

• Req = 40Ω, e a corrente é 0,3 A.

• Req = 60Ω, e a corrente é 0,2 A

Multiple Choice

Num circuito elétrico, dois resistores, cujas resistências são R1 e R2, com R1 > R2 , estão ligados em série. Chamando de i1 e i2 as correntes que os atravessam e de V1 e V2 as tensões a que estão submetidos, respectivamente, pode-se afirmar que:

• i1 =i2 e V1 = V2

• i1 =i2 e V1 > V2.

• i1 >i2 e V1= V2

• i1 >i2 e V1 < V2.

• i1 >i2 e V1 < V2.

Multiple Choice

Qual é a resistência equivalente da associação a seguir?

• 80

• 100

• 90

• 62

• 84

Multiple Choice

Considere os valores indicados no esquema a seguir que representa uma associação de resistores. O resistor equivalente dessa associação, em ohms, vale:

• 8

• 14

• 20

• 32

• 50
