Fuente de poder

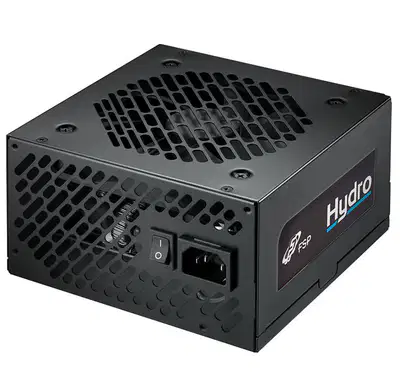

FUENTE DE PODER O DE ALIMENTACIÓN

¿Qué es?

Es el dispositivo que convierte la corriente alterna (CA),
en una o varias corrientes continuas (CC)

La electricidad proveniente de los tomacorrientes es de tipo corriente alterna (CA).
Sin embargo, todos los componentes internos de una computadora requieren
alimentación de corriente continua (CC). Para obtener alimentación de CC, las
computadoras utilizan una fuente de alimentación para convertir la alimentación
de CA a un voltaje inferior de alimentación de CC

Tecnología avanzada (AT): Es la fuente de alimentación original para los sistemas de computación antiguos, actualmente considerada obsoleta

​TIPOS DE TECNOLOGíA Y CONECTOR

AT extendida (ATX): Esta es la versión actualizada de AT.
Es de 24 (20+4) contactos que permiten una única forma de conexión

​TIPOS DE TECNOLOGíA Y CONECTOR

TIPOS DE TECNOLOGIA

ATX de 12 V: Esta es la fuente de alimentación más común en el mercado actual. Incluye un segundo conector de la placa madre para suministrar alimentación dedicada a la CPU.
Existen varias versiones disponibles de ATX de 12V

​TIPOS DE FUENTE DE ALIMENTACIÓN

Las fuentes se clasifican en función a la capacidad de alimentación que pueden ofrecer, es decir, a su potencia.

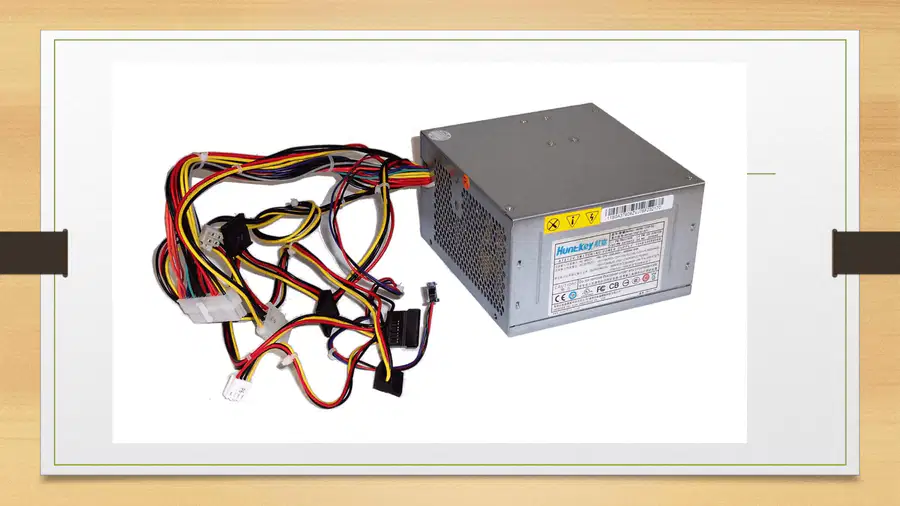

Fuentes genéricas, que son aquellas que se adquieren junto con el gabinete o también pueden adquirirse por separado (unidad).
Tienen todos los conectores estándar y cuentan con una potencia que puede oscilar entre los 350 y los 450 watts.
Generalmente se utilizan en computadoras de escritorio que no requieren grandes prestaciones.

​

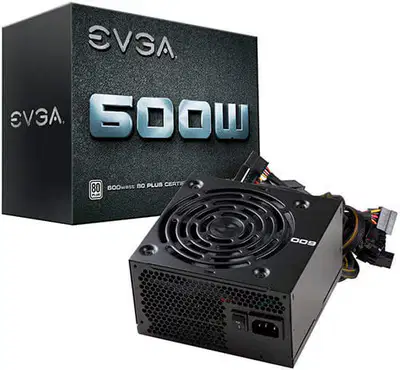

Fuentes de marca, que son aquellas que se adquieren separadas del gabinete (por unidad).

Además de contar con los conectores estándar, tienen líneas auxiliares para alimentar sistemas de procesamiento dual de placas de video.

Este tipo de fuentes oscilan entre los 460 y los 850 watts.

La potencia de estas últimas es muy elevada, por lo que solamente se utilizan en computadoras de alta gama, que requieren mayor demanda

FUENTE DE ALIMENTACIÓN

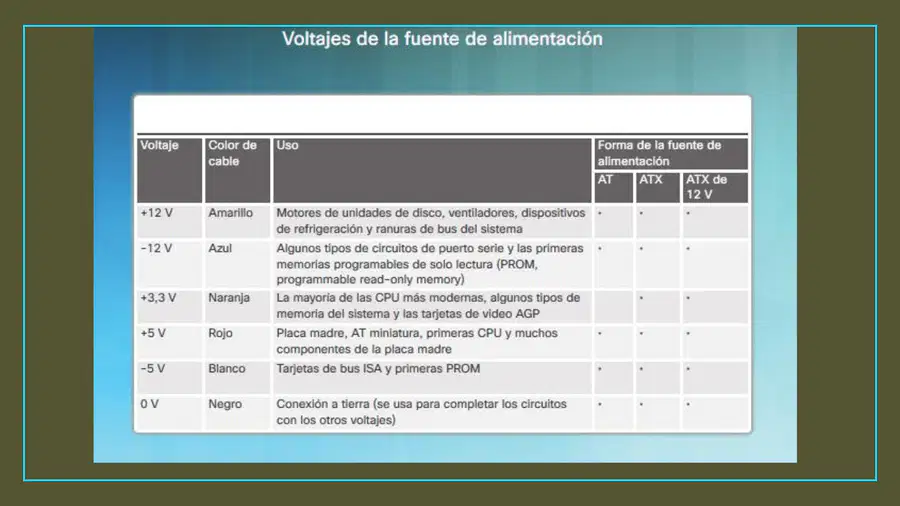

• Los dispositivos que componen la PC funcionan con diferentes valores de alimentación, es por esto que la fuente necesita arrojar diversos valores.

• La fuente tiene líneas de 12 volts para las partes mecánicas (motores del disco duro,unidad óptica y ventiladores), de 5 volts para las partes lógicas y de 3.3 volts, para los dispositivos que necesitan menores
  voltajes.

Multiple Choice

Valor del cable naranja

• -12V

• 5V

• 3V

• 3.3V

Multiple Choice

El cable rojo tiene valor de

• +5V

• -5V

• 3V

• 12V

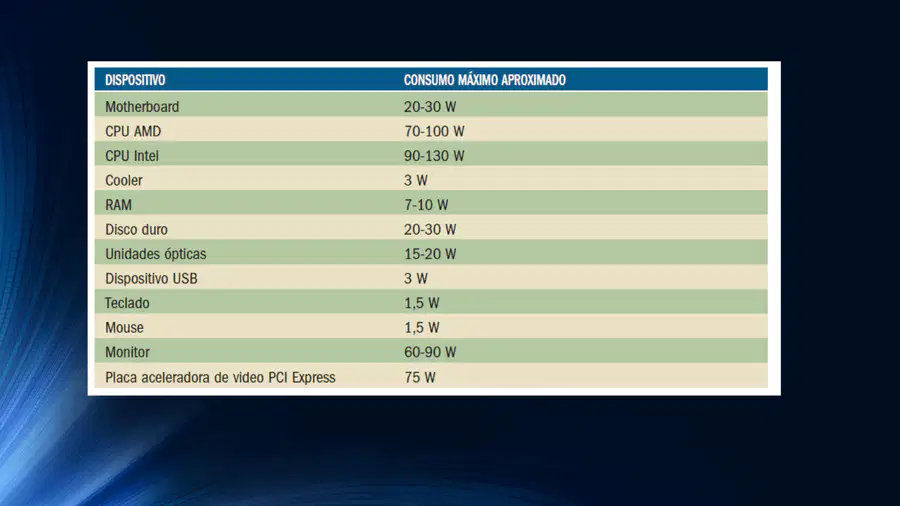

• Consumos aproximados de cada dispositivo. Calculando el consumo de cada

uno de los dispositivos podemos verificar si la fuente es la adecuada o no

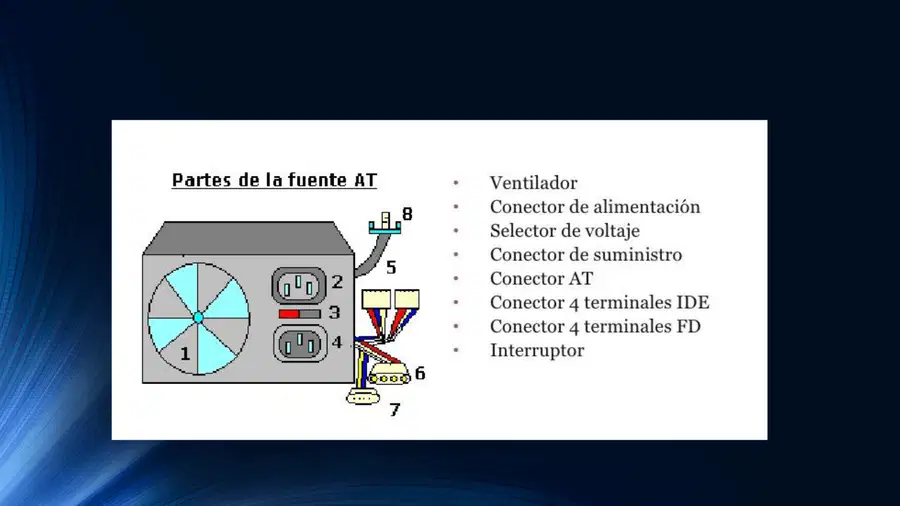

PARTES DE LA FUENTE AT

CONECTORES DE LA FUENTE AT

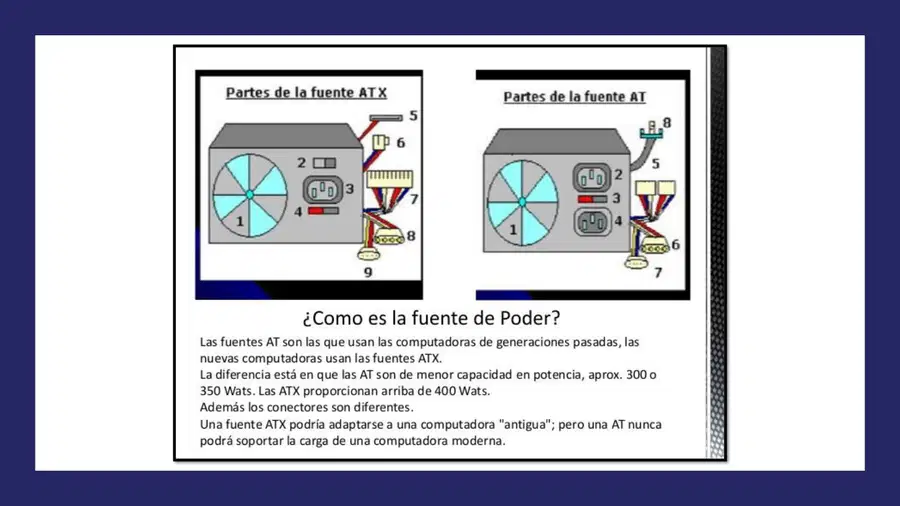

PARTES DE UNA FUENTE ATX

1.- Ventilador: expulsa el aire caliente del interior de la fuente y del
gabinete, para mantener ventilados los circuitos.
2.- Interruptor de seguridad: permite encender y apagar la fuente
de manera mecánica.
3.- Conector de alimentación: recibe el cable de corriente desde el
enchufe de pared.
4.- Selector de voltaje: permite seleccionar el voltaje de 127V
ó 240V.
5.- Conector SATA: utilizado para suministrar a los discos duros
SATA, unidades SSD y las unidades ópticas SATA.
6.- Conector de 4 terminales: utilizado para suministrar de manera
directa al microprocesador.
7.- Conector ATX: suministra de electricidad a la tarjeta principal.
8.- Conector de 4 terminales MOLEX: utilizado para suministrar los
discos duros tipo IDE y las unidades ópticas de 5.25".
9.- Conector de 4 terminales BERG: alimenta las disqueteras 3.5".

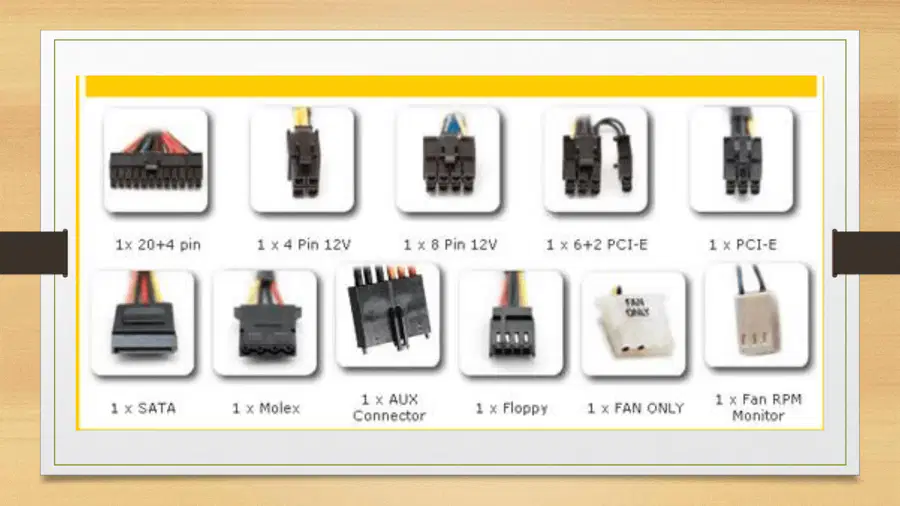

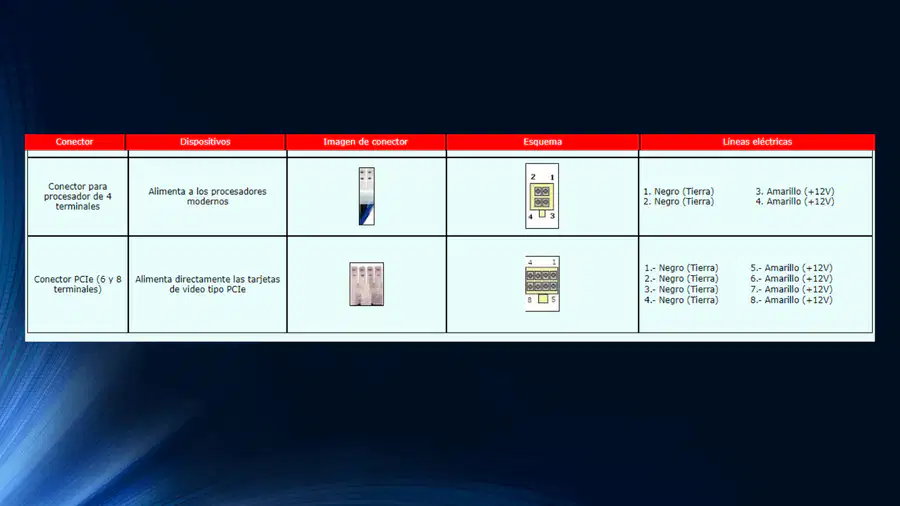

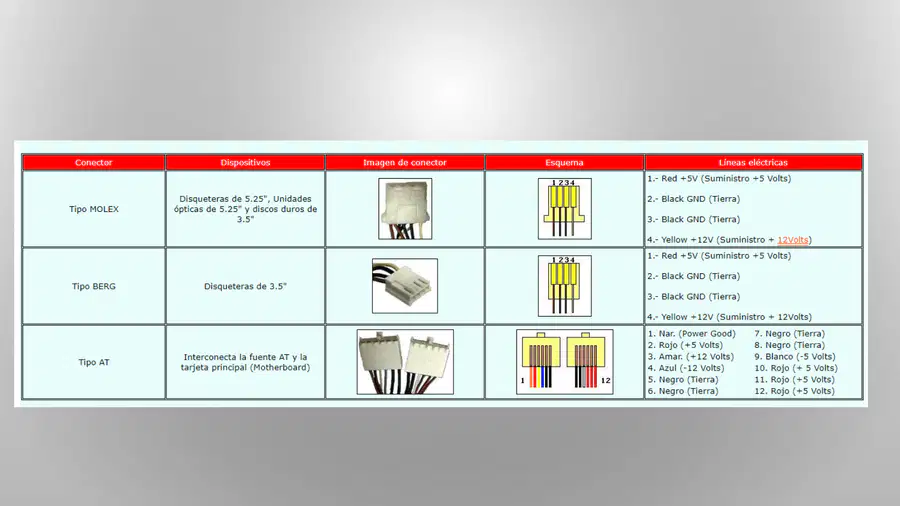

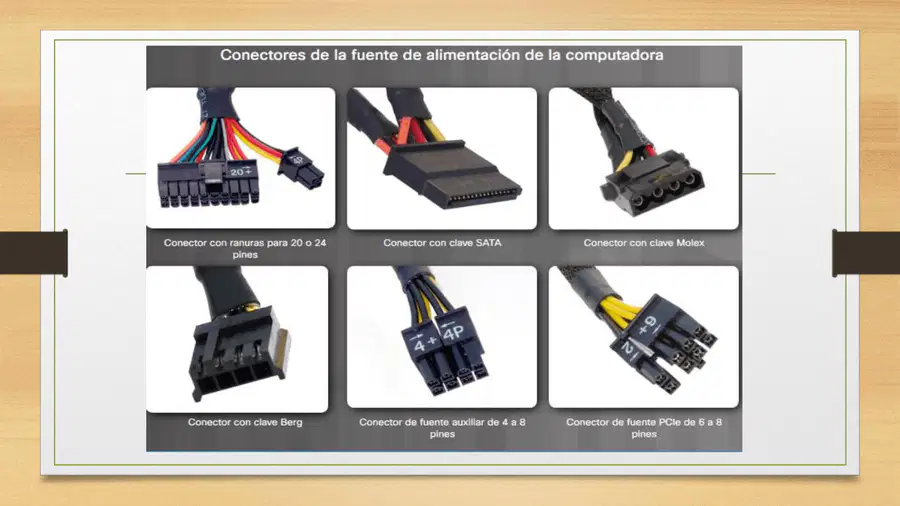

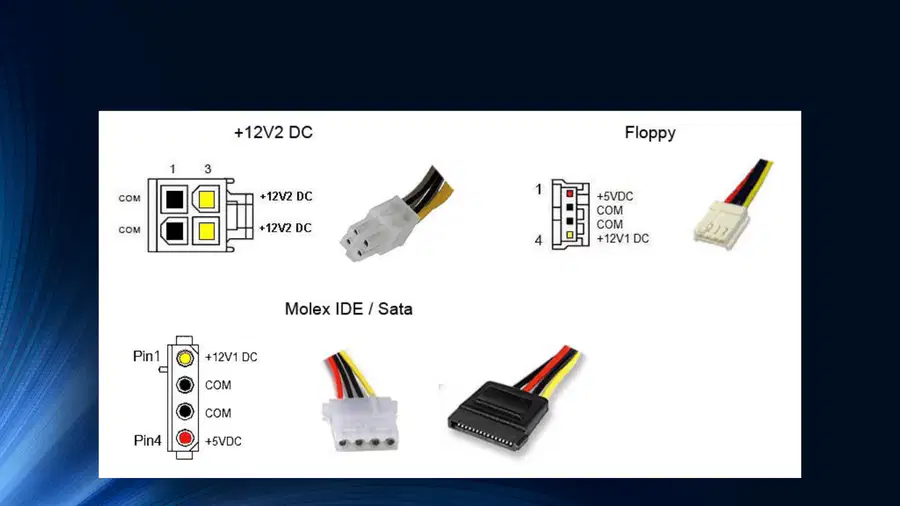

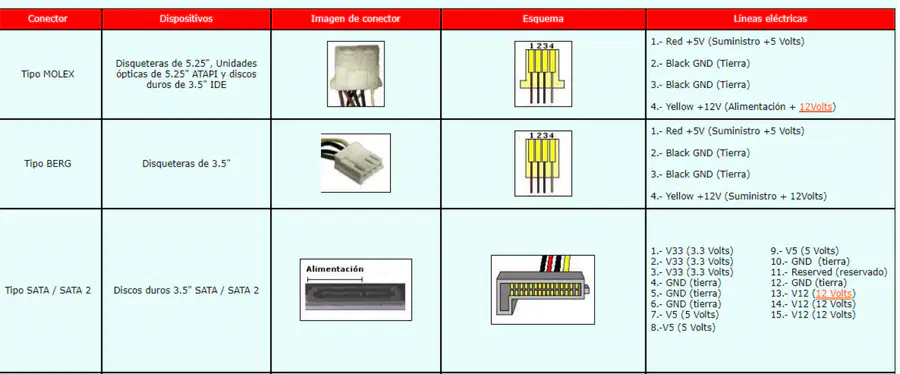

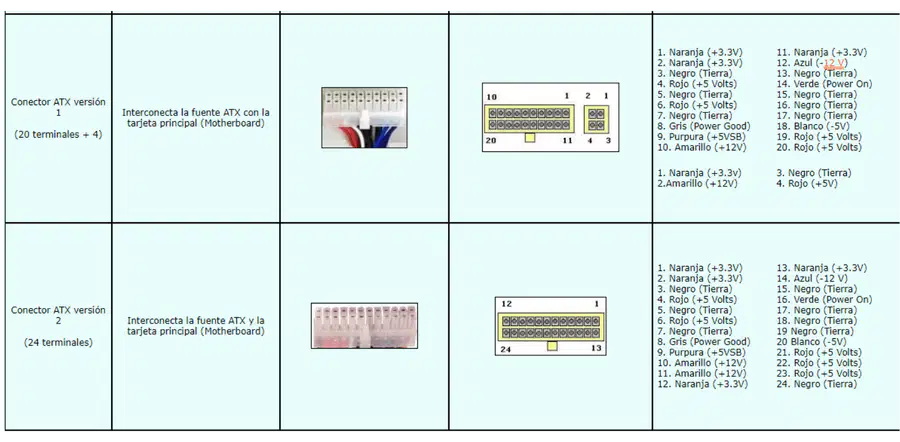

CONECTORES DE LA FUENTE ATX

CONECTORES FUENTE

Fill in the Blanks

Fill in the Blanks

Fill in the Blanks

Fill in the Blanks

Fill in the Blanks
