SIMBOLOGIA ELECTRICA VIVIENDA

Multiple Choice

En un Plano eléctrico convencional Según la Imagen la el texto (C-04 y C-03) Hacen referencia a?

• Especificación del tubo CONDUIT 03 Y CONDUIT 04

• Corta Fuegos 3 y 4

• Especificaciones del aislante del CABLE DEL CIRCUITO

• CIRCUITO 04 Y CIRCUITO 03

Multiple Choice

SEGUN EL ACCESORIO KWh en la planimetria hace REFERENCIA A

• ACOMETIDA

• MEDIDOR ELECTRICO

• TABLERO DE CARGAS

• TRANSFORMADOR ELECTRICO

Multiple Choice

SEGÚN LA IMAGEN LAS LINEAS ROJAS TII - hacen referencia a

• La especificación del CABLE DEL CIRCUITO

• A que es un sistema es Monofasico

• que va conectado a un Tomacorriente

• que va bajo tierra

Multiple Choice

en la imagen el texto 2X20A hace referencia a..

• El codigo del circuito

• a que es un sistema Monofasico a 20 amperios

• a que es un sistema Bifasico a 20 amperios

• El aislante del cable para el calentador del lavaplatos

Multiple Choice

En la imagen el SÍMBOLO EN FORMA RECTANGULAR con una linea DIAGONAL verde con las letras (TD) hace referencia a

• Un Controlador electrico

• Un Medidor de energia

• La Caja de Breakers o llaves

• A un Vacio Buitron

Multiple Choice

En la Imagen la siguiente Diagramacion hace referencia a

• Un Diagrama Unifilar

• Un cuadro de cargas

• el Calculo del Circuito

• Al posicionamiento de la Caja de Breakers

Multiple Choice

En la Diagramacion el CIRCULO AZUL MARINO, con lineas rojas cerca a la letra c, hace referencia a que es

• Un interruptor

• Un enchufe

• Una conexion hacia el piso siguiente

• Un Punto de Iluminacion

Multiple Choice

En la Diagramacion el punto AZUL (Sc) hace referencia a..

• Que es un Interruptor Conmutable

• A que es el interruptor de la iluminación C

• a que es un punto eléctrico para zonas Humedas

• El tubo de ventilación del baño

Multiple Choice

En la siguiente Diagramacion el texto C-01 hace referencia a

• Circuito conmutable del interruptor 1

• Circuito Conmutable del toma corriente 1

• Circuito Conmutable de la iluminaria 1

• Circuito 1

Multiple Choice

En la siguiente Diagramacion La linea roja hace referencia a que

• Existe una Llave o breack termomagnetico

• Una llave de Paso

• Las especificaciones De la Tuberia PVC -PESADA con su sistema Monofasico

• Un tubo PVC Libiano para circuito eléctrico

Multiple Choice

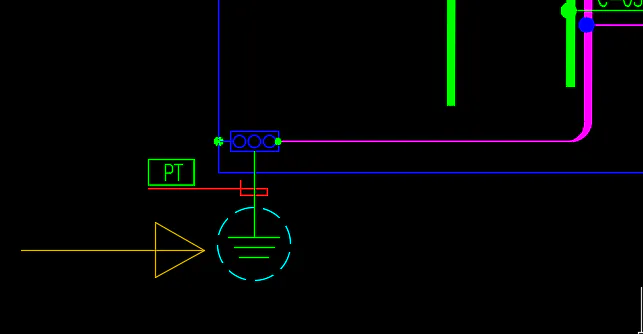

En la siguiente imagen del Diagrama Unifilar el símbolo encerrado en un circulo azul señalado con la flecha hace referencia a

• El polo a tierra de un sistema Monofasico

• El Polo a tierra de un sistema Bifasico

• El polo a tierra de un sistema trifasico Bifilar

• El polo a tierra de un diagrama unifilar de un sistema bifasico
