Reti di Calcolatori con Domande

RETI di CALCOLATORI

Word Cloud

Network

​Reti Telematiche - Introduzione

• Cosa sono

• A cosa servono

• Dispositivi di Rete

• Topologie di reti

• Standard di comunicazione

Fill in the Blanks

Si definisce rete di calcolatori l’insieme di due o più ... che sono collegati fra loro da mezzi ... fisici (wired o ... ) e che condividono una serie di protocolli di trasmissione (regole comuni per inviare e ricevere dati)

Cosa Sono

​​Definizione: Si definisce rete di calcolatori l’insieme di due o più dispositivi che sono collegati fra loro da mezzi trasmissivi fisici (wired o wireless) e che condividono una serie di protocolli di trasmissione (regole comuni per inviare e ricevere dati)

Word Cloud

A cosa servono

• condividere risorse (files, stampanti, ...

• comunicare informazioni (e-mail, voIP, FTP, ...)

• utilizzare servizi telematici (web, e-commerce, ...)

  e quindi anche…

• Google Home, Amazon Alexa, ...

• WhatsApp, Instagram, Fortnite, TikTok...

Tutto funziona perché i dispositivi sono interconnessi e si scambiano
continuamente informazioni

A cosa servono

Word Cloud

Dispositivi di Rete

• Cavi - collegamento

• HUB - amplificatore di segnale

• BRIDGE - amplificatore di segnale + filtraggio dei dati (2 collegamenti)

• SWITCH - amplificatore di segnale + filtraggio dei dati (N collegamenti)

• ROUTER - amplificatore di segnale + filtraggio dei dati

• ACCESS POINT - ponte wired-wireless

• MODEM - traduttore di segnale

HARDWARE di RETE

Multiple Select

Un cavo Ethernet

• Trasporta bit in formato esadecimale

• Sono tutti Uguali

• Ha un connettore che si chiama RJ45

• Serve per collegare i dispositivi cablati

Cavi Ethernet

Dritto (Straight-Through)
Per collegare end-systems con router, hub e switch

Incrociato (cavo Cross Over)
Per collegare direttamente tra loro due PC oppure per collegare in cascata hub/switch

​Dispositivi Di Rete

Cavi Ethernet
Lo standard indica come costruire i cavi, come progettarli e come installarli.
Secondo la normativa sono state definite le seguenti categorie

Connettore RJ45

(1)La velocità di trasferimento dati scende a 1 Gbps all'aumentare della distanza, tra 55 e 100 metri.
(2)La velocità decresce rapidamente oltre i 15 metri; sono ottenibili 40 Gbps a 50 metri.

​Dispositivi di Rete

Multiple Select

La fibra ottica

• Se pago, la instalalno fino alla presa di rete sotto il letto

• Non provoca attenuazione di segnale

• E' meno costosa dei cavi in rame

• Trasorta i bit in formato binario

Fibra Ottica

La fibra ottica usa la luce come fonte di energia per trasportare il segnale.

I segnali elettrici generati dai computer sono trasformati in segnali ottici e introdotti in una fibra ottica, dal diametro ridottissimo e con bassissima attenuazione.
In ricezione il segnale ottico è convertito nel segnale elettrico originario.

​Dispositivi di Rete

Draw

Disegna la rete di casa tua, indicando i nomi dei dispositivi presenti

HUB (o concentratore)

• Ripetitore di segnale (broadcast: invia i dati su tutte le porte tranne quella da cui sono arrivati)

• Trasmette le informazioni su tutta la rete esponendole a tutti i dispositivi

• Nessun filtraggio di dati (invia bit)

• Collegamento rete fra più PC

• Non spezza il Dominio di Collisione

• Costo basso (ca. 20 €)


Mario e Paola sono colleghi d’ufficio, Mario deve parlare con a Paola, Mario prende in mano il telefono, compone
l’interno di Paola e automaticamente squillano tutti gli altri telefoni dell’ufficio.
Tutti i colleghi rispondono, quando Mario dice «Voglio parlare con Paola!», riagganciano tutti tranne Paola.

​Dispositivi di Rete

BRIDGE

• Ritrasmette le informazioni da una rete all’altra alle quali è collegato

• Filtraggio di dati

• Crea due Domini di Collisione

• Poco usato (sostituito da Switch)

​Dispositivi di Rete

SWITCH

• Ritrasmette le informazioni da una rete alle altre alle quali è collegato

• Filtraggio di dati, invia solo al destinatario

• Crea N Domini di Collisione (uno per ogni
  collegamento)

• Costo medio (ca. 100 €)

• Di solito connesso ad un dispositivo per porta

• Funzionalità software avanzate

• Fino a 48 porte + quelle per collegamenti esterni


Store and forward: i dati
non cominciano a fluire
sulla porta di uscita non
prima che il pacchetto
(frame) a cui essi
appartengono sia entrato
per intero nella porta di
ingresso e analizzato.

Cut - through: i dati
cominciano a fluire sulla
porta di uscita prima che il
pacchetto (frame) a cui
esso appartengono sia
entrato per intero nella
porta di ingresso.

​Dispositivi di Rete

Multiple Select

HUB e SWITCH

• Lo switch è più furbo

• Lo Switch costa di più

• Lo switch è difficile da configurare

• L'HUB non viene più utilizzato

ROUTER

• può gestire diversi protocolli

• Instrada i pacchetti fra reti diverse

• riceve dati e decide se e dove inviarli

• store and forward

• dotato di memoria RAM per memorizzare le tabelle di instradamento

• collegato a reti LAN diverse

DEVE TROVARE, SE ESISTE, LA STRADA MIGLIORE PER FAR ARRIVARE A DESTINAZIONE UN
PACCHETTO DATI

​Dispositivi di Rete

ACCEES POINT

• sono dei bridge che collegano la parte cablata della LAN con la parte wireless e consentono ai Wireless Terminal di collegarsi alla rete (agiscono quindi da gateway).

• Le trasmissioni wireless possono utilizzare le onde radio o i segnali infrarossi

​Dispositivi di Rete

Fill in the Blanks

Ci sono tre tipi di dispositivi importanti per far funzionare una rete di computer. Il

permette ai computer di comunicare tra reti diverse. Lo ... connette computer nella stessa rete e li fa comunicare direttamente. L'... ... permette ai computer di connettersi senza fili alla rete.

REPEATER

• Il repeater è un apparato che permette di ritrasmettere un segnale su una rete

• Range Extender: repeater WiFi

​Dispositivi di Rete

MODEM

• modulatore-demodulatore

• converte i segnali digitali generati dal computer in segnali analogici adatti per la trasmissione attraverso le linee di comunicazione e viceversa

​Dispositivi di Rete

​La trasmissione dati (ovvero la comunicazione fra dispositivi) può avvenire attraverso segnali analogici o segnali digitali.

Fill in the Blanks

La scheda di rete, anche chiamata NIC (... ... ...), è un componente hardware essenziale che consente a un dispositivo, come un computer o un laptop, di connettersi a una rete informatica. Questo può includere reti ... o reti senza ... , come Wi-Fi. La scheda di rete gestisce la trasmissione e la ricezione dei dati tra il dispositivo e la

NETWORK INTERFACE CARD (NIC)

Per consentire la trasmissione dati tra gli host della rete è necessario che ognuno di essi sia dotato di una scheda di rete

​Dispositivi di Rete

Ad ogni porta di rete viene assegnato un indirizzo Fisico (MAC) e un indirizzo Logico (IP)

Poll

Quali dispositivi sono presenti nel Dispositivo Multifunzione

• Modem

• Switch

• Router

• Access Point

• Repeater

Reti telematiche - Classificazione

• TOPOLOGIA FISICA

• ESTENSIONE

• TOPOLOGIA LOGICA

Multiple Select

Quali delle seguenti affermazioni descrive correttamente il concetto di topologia

• La topologia si riferisce alla disposizione fisica degli elementi all'interno di un sistema o di una struttura.

• La topologia indica il modello di connessione e organizzazione degli elementi all'interno di un sistema o di una struttura.

• Le topologie influenzano anche il modo in cui gli elementi interagiscono e comunicano tra loro

• Le topologie possono variare a seconda del contesto, incluso quello delle reti informatiche, ma sono un concetto più ampio che può essere applicato anche ad altri campi, come l'ingegneria e la biologia.

Topologie fisiche (dal greco τόπος = luogo)

​BUS
+ basso costo
- criticità del bus
- no trasmissioni parallele

​ANELLO
+ no collisioni
- se la comunicazione è unidirezionale, un singolo guasto interrompe il funzionamento

​Classificazione: Topologie Fisiche

​STELLA
- criticità del centro
+ Flessibilità e espandibilità
+ Gestione semplice
+ alta Fault Tolerance

​​STELLA estesa

​​Classificazione: Topologie Fisiche

Classificazione: Topologie fisiche

​MAGLIA
- Numero di nodi limitato
+ alta Fault Tollerance

Maglia Parziale

​Maglia Completa

Draw

Disegna la topologia della rete globale

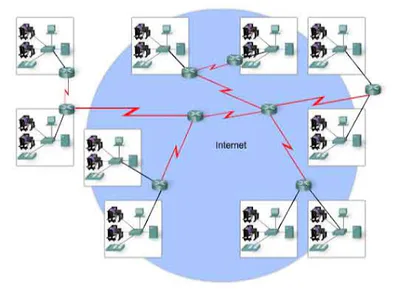

Reti telematiche - Struttura generale

END system: sono gli host, dove si trovano le applicazioni che trasferiscono i dati dal mittente al destinatario.

INTERMEDIATE system: sono i sistemi che si occupano di trasferire i dati all’interno della rete

Multiple Choice

WAN

• 1. Wide Access Network

• 1. World Area Network

• 1. Wireless Area Network

• Wide Area Network

Multiple Choice

LAN

• 1. Large Access Network

• 1. Local Area Network

• 1. Link Area Network

• Local Access Network

​LAN : Local Area Network (casa, scuola, ufficio)
WLAN : Wireless Local Area Network (se usiamo anche il wireless)
MAN : Metropolitan Area Network (comune, azienda, biblioteche)
WAN : Wide Area Network (Internet, multinazionale)


GAN : Global Area Network (anche i satelliti)

PAN : Personal Area Network (es. cell e dispositivi BT)

​Classificazione: Estensione Geografica

Fill in the Blanks

Il paradigma di comunicazione è un modo di pensare e capire come le persone si scambiano ... . È come una mappa che mostra come funziona la comunicazione tra individui o gruppi. Questa mappa include cose come si trasmettono i ..., il contesto in cui avviene la comunicazione e il ... delle persone coinvolte.

​Classificazione:
Paradigmi di Comunicazione

Esempio: per il WEB il client è il browser, il server è il software che ci restituisce il sito web.

​Client

• si collega al server

• invia una richiesta al server

• riceve una risposta

• chiude il collegamento e finisce

Server

• parte e rimane in attesa di una richiesta di un client

• elabora le richiesta e produce una risposta

• torna in attesa (non si spegne mai)

​Modello Client-Server

VANTAGGI

• Elaborazione / Amministrazione centralizzata

• Buon grado di sicurezza

• Dati centralizzati

SVANTAGGI

• Il server deve essere una piattaforma hw potente e quindi costosa

• Presenza di un amministratore di rete

• Il server è un «single point of failure»

​​Modello Client-Server

NOTA: Si può’ realizzare in maniera fisica o in maniera logica appoggiandosi sul client-server

​Struttura paritetica fra stazioni

• ogni stazione può inviare e ricevere

• comunicazione non centralizzata

• necessità di collegamenti da ogni stazione a tutte le altre (o a quelle che si vuole raggiungere)

​​Modello Peer-To-Peer

VANTAGGI

• No amministratore di rete

• Poco costosa

SVANTAGGI

• Poco sicura

• Utente esperto

• No per grandi reti

• Le prestazioni dei PC che devono condividere le risorse possono diminuire significativamente

​Modello Peer-To-Peer

Multiple Select

Utilizza un modello di tipo Client Server

• Le cartelle di Rete a scuola

• la Posta Elettronica

• WhatsApp

• Classroom

L’architettura di una rete: definisce le specifiche con cui la rete stessa viene realizzata, nei suoi componenti hw e sw.

Come scegliamo l’architettura di una rete?

​Architettura di Rete

Draw

Disegna l'architettura della rete Internet

Multiple Select

Internet

• Internet è una rete di computer collegati che si estende su scala nazionale

• Internet è una rete globale di dispositivi interconnessi

• Internet è una piattaforma che fornisce il servizio Web

• Internet è una rete di reti

Fill in the Blanks

lI World Wide Web (WWW) è un sistema di informazioni che consente agli ... di accedere a documenti collegati tra loro e visualizzarli attraverso un ... web. Questi documenti, chiamati pagine web, possono contenere testo, immagini , video, ... ipertestuali e altri contenuti multimediali.

Il Web si basa su una struttura di ... , che consente agli utenti di navigare liberamente tra le pagine web utilizzando collegamenti ipertestuali. Offre un vasto assortimento di informazioni, ... e risorse accessibili a livello globale.
