Teknologi VLAN

pemasangan dan konfigurasi

perangkat jaringan

Muhammad Fajri, S.Kom

Kelas XI

Tahun Pelajaran 2024/2025

MATERI – semester ganjil

2

Teknologi VLAN

Teknologi Routing

teknologi vlan

Virtual Local Area Network

1

4

Sebelumnya harus dipahami konsep
jaringan dasar seperti teknologi jaringan,
pengalamatan dan topologi jaringan.
VLAN berhubungan dengan switch, dan
melakukan konfigurasi VLAN, VTP, mode
port switch, trunking protokol, interVLAN
routing, filterisasi paket data.

5

A. teknologi VLAN

6

Dalam membangun jaringan diharapkan
bisa melakukan alokasi pembagian IP
address meliputi VLSM dan CIDR, serta
cara mendeteksi dan memprediksi tingkat
rutinitas frekuensi transmisi data.

A1. transmisi data

7

a. Unicast

Unicast merupakan teknik komunikasi antara
dua host atau dua terminal secara point to
point dengan langsung dalam jaringan.

A1. transmisi data

8

b. Anycast

Anycast merupakan teknik komunikasi data
pada host yang berada dalam sebuah group
jaringan atau lebih dikenal dengan istilah
komunikasi one to one of many.
Pengalamatan ini hanya digunakan sebagai
destination address pada router.

A1. transmisi data

9

c. Broadcast

Metode komunikasi dengan melakukan
pengiriman data secara menyeluruh ke
seluruh host atau terminal yang tersambung
dengan jaringan. Contohnya siaran radio,
televisi, internet, jaringan lokal, dll.

A1. transmisi data

10

d. Multicast

Teknik kebalikan dari anycast, yaitu
pengiriman data dilakukan pada satu atau
lebih host dalam sebuah grup yang sama,
sering disebut connection one to many dan
digunakan untuk membangun jaringan IP
TV.

A1. transmisi data

11

Jaringan lokal selalu menggunakan switch
atau hub sebagai concentrator, transmisi
data ini dengan metode broadcast.

B. switch manageable cisco catalyst

12

B. switch manageable cisco catalyst

13

Perangkat yang digunakan untuk teknologi
VLAN adalah switch manageable Cisco.
Berfungsi menjadi distributor / concentrator
setiap paket data yang dikirimkan oleh
terminal ke terminal lainnya dalam jaringan
berbasis kabel, dan menjamin performance
jaringan.

C. Membangun lan dengan catalyst cisco

14

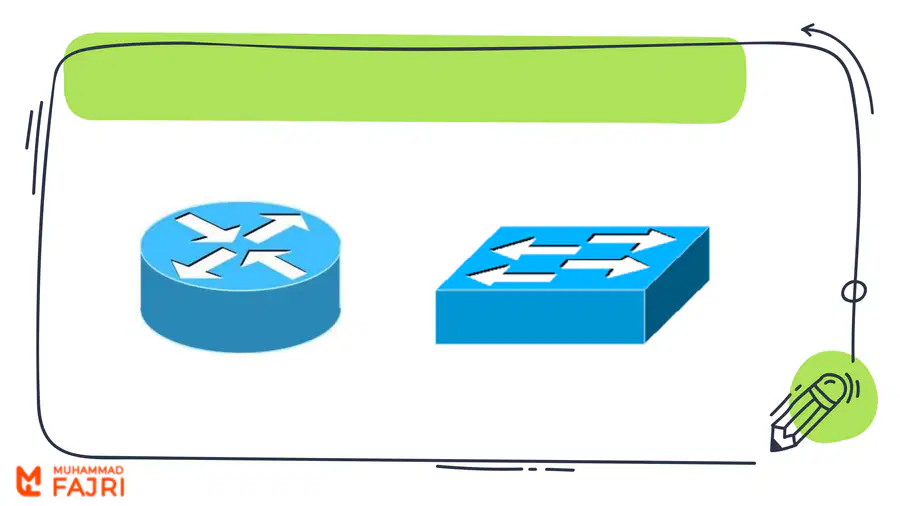

SIMBOL

Router

Cisco

jenis command mode

15

No
Jenis

Command Mode
Prompt

Cara Akses

Cara Keluar dari Mode

1User Exec

Switch>

Muncul pertama kali ketika
mengakses switch atau router
dengan console

Logout

2Priveleged Exec

Switch#

Dengan ketik perintah enable

Disable

3Global Configuration

Switch(config)#
Dengan ketik perintah
configure

Untuk keluar dari mode ini,
gunakan perintah Ctrl + Z
atau menekan perintah end

4Interface Configuration

Switch(config-if)#

Mode interface configuration
yang dapat dilakukan dengan
cara ketik perintah interface
nama_interface number

Untuk keluar daoat
gunakan perintah Exit

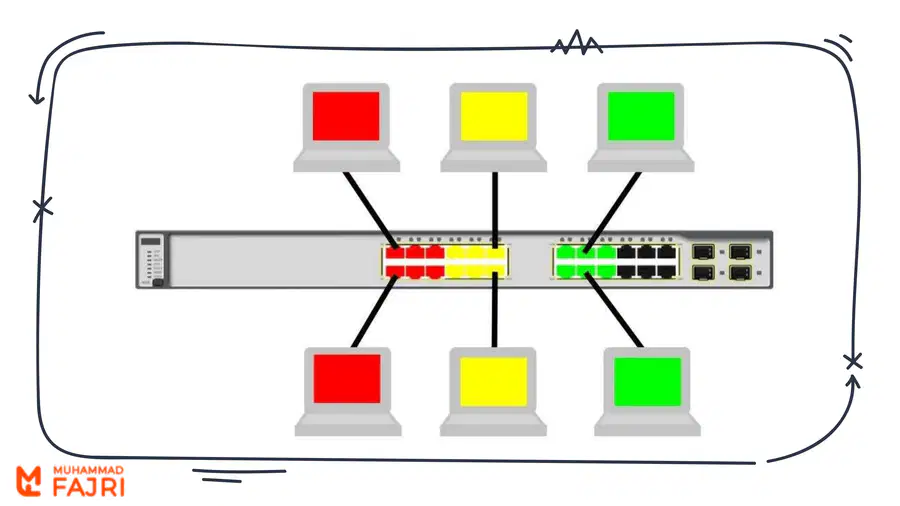

D. VLAN ID (konsep vlan)

16

D. VLAN ID

17

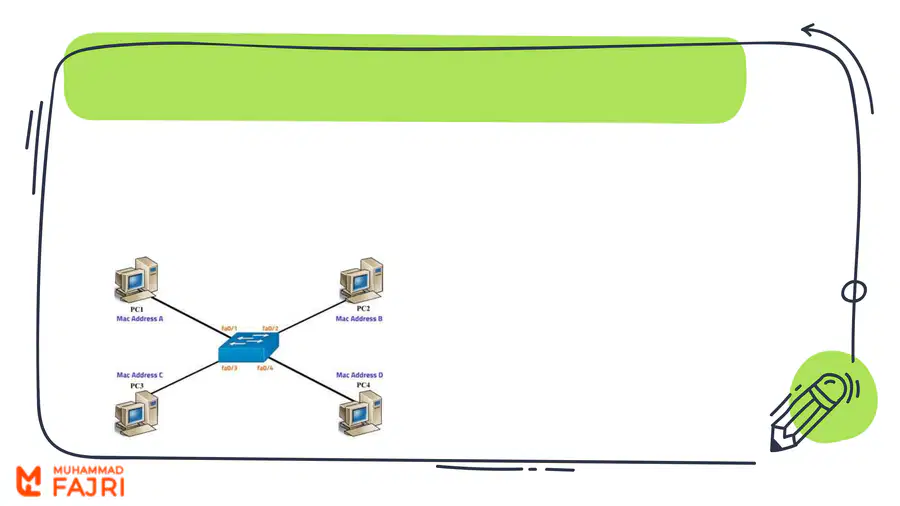

Pada gambar diatas terdapat 4 PC, yaitu PC0,
PC1, PC2 dan PC3 yang terkoneksi ke switch.
Terlihat PC0 dan PC1 terkoneksi secara virtual
dalam sebuah grup VLAN1 yang tidak dapat
terhubung dengan PC02 dan PC3 (VLAN2).

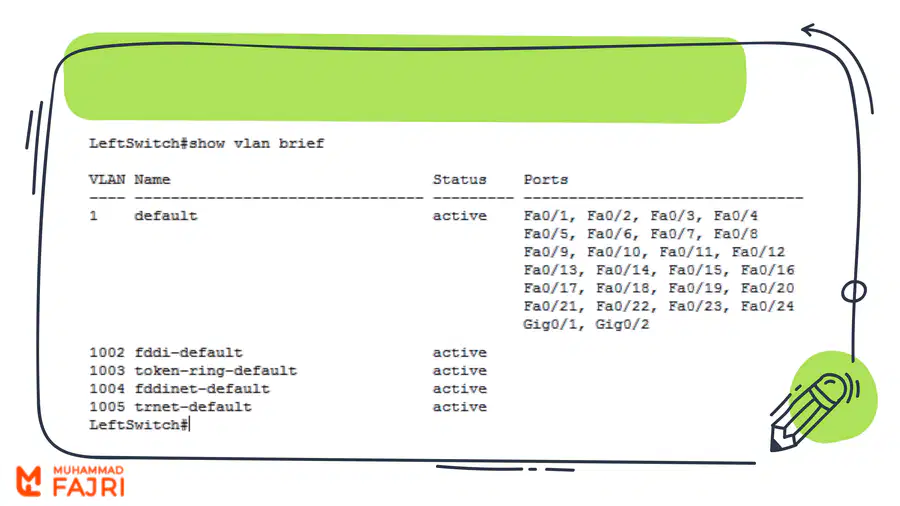

D. VLAN ID (default)

18

D. VLAN ID

19

VLAN ID digunakan sebagai pengenal / alamat
utama dalam menghubungkan beberapa
subjaringan / PC dalam jaringan lokal. Kode
VLAN ini berupa urutan penomoran, misalnya
VLAN dengan ID 1 akan memiliki perbedaan
alamat broadcast dengan VLAN ID 2.

D. VLAN ID (2 macam)

20

1. Tipe Normal
- Digunakan untuk jaringan skala kecil dan menengah
- Penomoran range ID antara 1 sampai 1001
- Range 1002 – 1005 untuk token ring / FDDI
- ID VLAN default yaitu 1, 1002, 1003, 1004, 1005 yang
tidak dapat dihapus dan tersimpan di flash memory
dengan nama vlan.dat di switch cisco.

D. VLAN ID (2 macam)

21

2. Tipe Extended
- Memiliki range ID antara 1006 - 4094
- VLAN dengan ID digunakan membedakan cakupan
wilayah VLAN jaringan
- Biasa diterapkan pada ISP / perusahaan provider
jaringan
- Data tersimpan dalam memory RAM switch yang
disebut NVRAM

cobalah berlatih VLAN

di aplikasi
cisco packet tracer

Thanks!

Any questions?
