Peta

GeoFaseE/Kelas X

Pengantar Ilmu Geografi

PETA
- Jenis Peta
- Komponen Peta
- Proyeksi Peta

1. Menurut Erwin Raisz.
Peta adalah gambaran konvensional dari

kenampakan muka bumi yg diperkecil seperti
kenampakannya, dibuat pada bidang datar
dilengkapi tulisan sebagai penjelas.

2. Menurut Bakosurtanal (Badan Koordinasi Survai dan Pemetaan Nasional).

Peta adalah wahana penyimpan dan penyaji data kondisi lingkungan, sbg
informasi bagi pengambil kebijakan perancang pembangunan.

1. Menunjukkan lokasi, luas dan jarak di muka bumi
2. Menggambarkan bentuk muka bumi
3. Menyajikan data potensi suatu wilayah
4. Membantu pekerjaan konstruksi jalan, navigasi, dll
5. Analisis data spasial

Pengertian dan fungsi peta

Fungsi peta

1. Peta Umum (general map): peta yg menggambarkan

semua hal yg ada pada daerah yang dipetakan

1. Menurut isinya, ada 2 :

a. Peta topografi : peta umum yg disertai reliefnya
b. Peta chorografi: peta umum skala 1: 250.000 / lebih.
c. Peta Dunia, peta Asia, Peta Sumatra, Peta Jawa Tengah , dll.

2. Peta Khusus (tematic map) : peta yg hanya

menggambarkan kenampakan tertentu saja
(satu/beberapa obyek saja).

a.

Peta Wisata Prop. Bali.

b.

Petapersebaran tambang

c.

Peta Jalur pelayaran

MACAM-MACAM

PETA

Menurut Isinya

Menurut Skalanya

Menurut sifatnya

Menurut Sumbernya

JENIS/MACAM-MACAM PETA

2. Menurut Skalanya, ada 5 :

1. Peta Kadaster (1:100 - 1:5.000).
Contoh : peta sertifikat tanah, denah rumah, Peta
kelurahan, dll

2. Peta Skala Besar (1:5.000 - 1:250.000).
Contoh : peta kecamatan, kota, kabupaten.

3. Peta Skala Sedang (1:250.000 - 1:500.000).
Contoh : peta propinsi kecil, peta pulau kecil

4. Peta Skala Kecil (1:500.000 - 1:1.000.000).

Contoh : Peta pulau, peta negara.

5. Peta Skala Geografis (> 1:1.000.000).
Cont: peta Asia Tenggara, Peta Asia, Peta Dunia.

2. Peta dinamis : peta yg datanya relatif
sering berubah.

Contohnya :
Peta Persebaran Penduduk
Peta jalur penerbangan
Peta kepadatan penduduk

1.Peta stasioner : peta yang datanya relatif
tetap /stabil.

Contohnya:
Peta jalur pegunungan
Peta geologi/struktur batuan
Peta Morfologi dasar laut

3. Menurut Sifatnya, ada 2 :

4. Menurut Sumbernya, ada 3 :

1. Peta Manuskrip : produk pertama dari suatu peta yang

akan direproduksi dalam keseluruhan proses pemetaan.

- Hasil penggambaran dengan tangan
- Hasil ploting fotogrametris
- Hasil penggambaran peta-peta tematik, dll.

2. Peta induk/PetaDasar (base map) yaitu peta yang dihasilkan

dari survei langsung di lapangan dan dapat digunakan
sebagai dasar untuk pembuatan peta lainnya

3. Peta turunan yaitu peta yang dibuat berdasarkan pada

acuan peta yang sudah ada.

Manuscrips map of Banjarmasin 1859

KOMPONEN PETA

1. Judul
2. Skala
3. Orientasi
4. Legenda
5. Simbol
6. Garis Tepi
7. Inset
8. Garis Astronomis
9. Latering &

Toponame

10.Sumber & Tahun

pembuatan peta

Adalah teknik/cara memindahkan gambar peta
dari bidang lengkung (globe) ke bidang datar
(kertas, papan, dll) dengan memperhatikan
prinsip pembuatan peta

PROYEKSI PETA

1. Conform : bentuk peta yg digambarkan harus

sebangun/sesuai dengan wilayah aslinya.

2. Equidistance :jarak pada peta dikalikan dengan

skala adalah sama dengan jarak sebenarnya.

3. Equivalent : luas wilayah yang digambar pada peta

setelah dihitung dgn skala hasilnya sama dengan luas
sesungguhnya.

Prinsip Proyeksi Peta :

MACAM-MACAM PROYEKSI PETA

MACAM-MACAM
PROYEKSI PETA

Menurut bidang proyesinya

Menurut sumbu proyeksinya

Proyeksi modifikasi

1. Menurut Bidang Proyeksi :

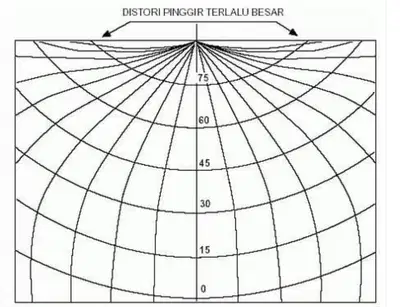

1. Proyeksi azimuthal : proyeksi yang memakai bidang datar sebagai proyeksinya.

1. Proyeksi azimuthal normal, bidang proyeksinya bersinggungan dengan kutub.

Sesuai untuk dapat memetakan wilayah kutub

2. Proyeksi azimuthal transversal, bidang proyeksinya berimpit ekuator..
3. Proyeksi azimuthal miring/oblique, bidang proyeksinya miring pada sumbu bumi.

2. Proyeksi Kerucut yaitu proyeksi yang menggunakan kerucut sebagai

bidang proyeksinya.

1.Proyeksi kerucut normal, bidang proyeksinya mengenai daerah lintang

sedang. Sesuai untuk memetakan daerah lintang sedang.

2.Proyeksi kerucut transversal, bidang proyeksinya mengenai wilayah lintang

sedang dan katulistiwa.

3.Proyeksi kerucut miring, bidang proyeksinya mengenai kutub dan sebagian

katulistiwa/lintang sendang..

3. Proyeksi bidang silinder, yakni proyeksi yang menggunakan bidang

silinder sebagai bidang proyeksi

1.Proyeksi silinder normal, bidang proyeksinya mengenai/berimpit dengan ekuator. Sesuai

untuk memetakan daerah katulistiwa.

2.Proyeksi silinder transversal, bidang proyeksinya mengenai kutub, dan dan Sebagian

ekuator dan lintang sedang.

3.Proyeksi silinder miring, bidang proyeksinya mengenai Sebagian lintang sedang dan

ekuator

2. Menurut Kedudukan /posisi sumbu Proyeksi :

1.Proyeksi normal,

sumbu proyeksinya berimpit
dengan kutub.

2.Proyeksi transversal,

sumbu proyeksinya tegak
lurus dg kutub.

3.Proyeksi miring/oblique,

sumbu proyeksinya miring
thd kutub

3. Proyeksi Modifikasi :

1. Proyeksi Sinusoidal

2. Proyeksi bonne (equal area).

- Sudut dan jarak benar untuk daerah

meridian tengah dan pada paralel standar.

- Semakin ke kutub sangat kecil.
- Sesuai menggambarkan Asia

- sudut dan jarak sesuai pada daerah meridian

tengah dan katulistiwa.

- Sesuai untuk menggambar daerah-daerah

yang kecil dimana saja.

- Spt Amerika Selatan, Australia dan Afrika.

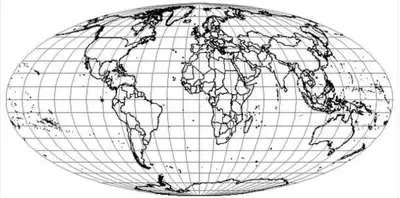

3. Proyeksi Mollweide, proyeksi yang

mempunyai ukuran sama luas sampai
menuju ke wilayah pinggir. Sehingga di
katulistiwa lebar dan mengecil menuju
ke kutub.
Sesuai untuk peta statistika, peta arus laut,
dan peta pertanian

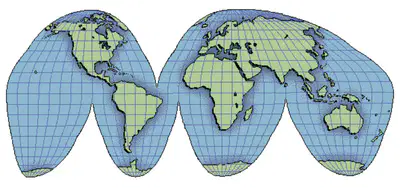

4. Proyeksi homolografik (goods),

proyeksi refisi dari proyeksi
mollweide.

TERIMA KASIH
