pembacaan jangka sorong 0,05 mm

Jangka sorong

Oleh

Nur Basthomi Arifin, S.T

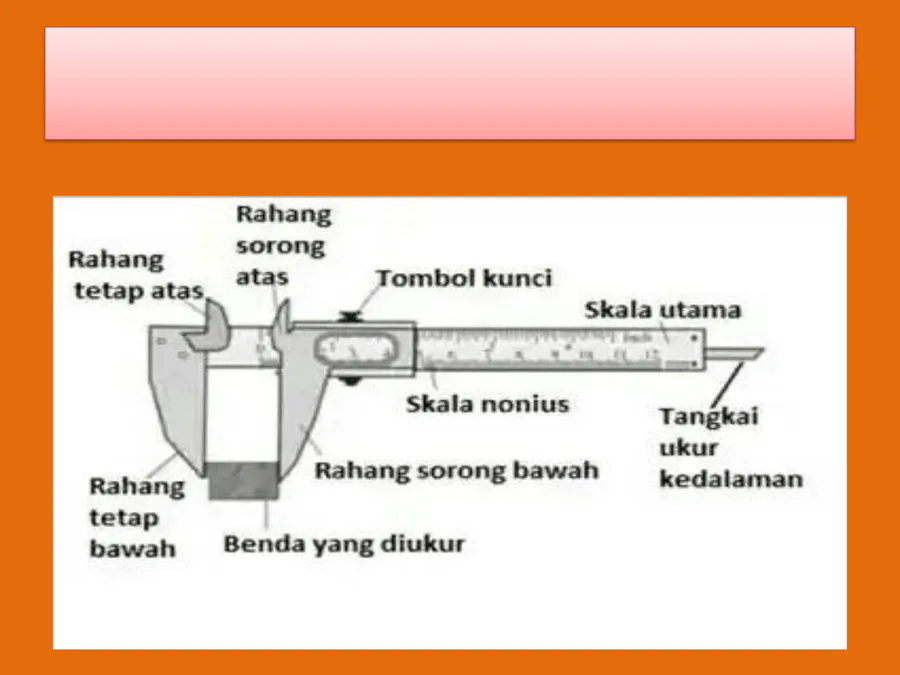

Bagian-bagian

Fungsi

• Untuk mengukur diameter luar benda.
• Untuk mengukur diameter dalam benda.
• Untuk mengukur panjang benda.
• Untuk mengukur kedalaman benda.

Cara penggunaan

Cara membaca skala matrik 0,05

• Pada skala batang terbagi menjadi 10 bag yang

sama dalam 1 cm.(nilai 1 strip = 1mm)

• Pada skala nonius terbagi menjadi 20 bag yang

sama.( nilai 1 strip = 0,05)

• Untuk menentukan nilai di skala utama maka

lihat angka (s.utama), sebelum / didepan / tepat
pada angka 0 pda skala nonius.

• Untuk menentukan nilai diskala nonius maka cari

garis pada skala nonius yang paling berhimpit
dengan garis di skala utama.

Skala utama = 09,00
skala nonius = 00,15
_________________+

09,15 mm

Skala utama = 46,00
skala geser = 00,40
________________+

46,40 mm

Skala utama = 62,00
skala nonius =00,20
________________+

62,20 mm

Cara membaca pada skala inchi 1/128

• Pada skala batang inchi setiap 1 inchi terbagi menjadi

16 bagian yang sama.(setiap 1 bag =

1
16“).

• Pada skala geser terbagi menjadi 8 bagian yg

sama.(setiap 1bag =

1

128” ).

• Untuk menentukan nilai di skala utama maka lihat

angka (s.utama), sebelum / didepan / tepat pada angka
0 pda skala geser.

• Untuk menentukan nilai diskala nonius maka cari garis

pada skala geser yang paling berhimpit dengan garis di
skala utama.

9
16+

6

128=

72+6
128=

78
128“

1

1
16+

3

128= 1

8+3
128= 1

11
128“
