Ghép nối ngoại vi - PIC16F877A

Multiple Choice

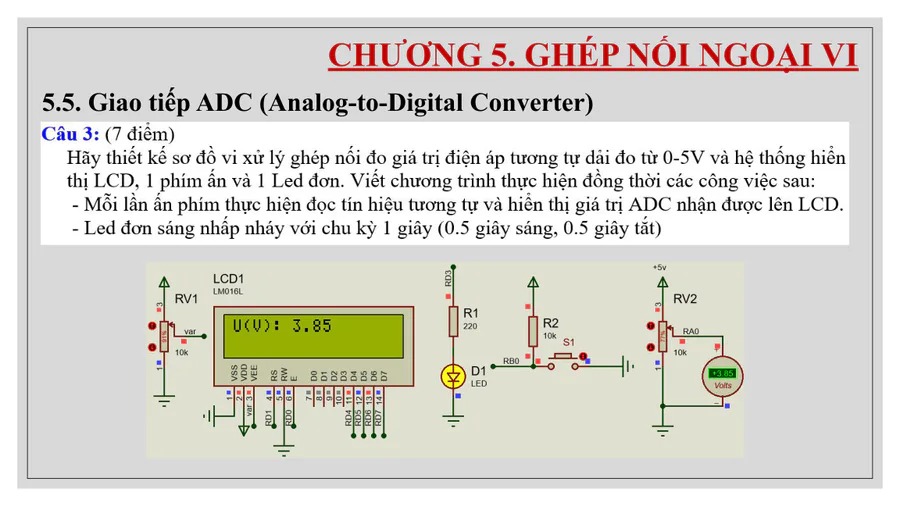

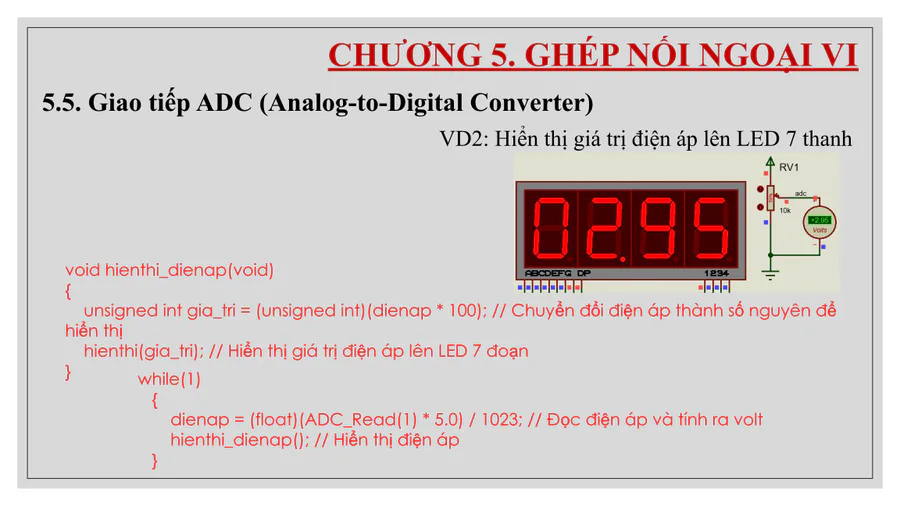

Thiết bị nào sau đây thường được sử dụng để giao tiếp giữa vi xử lý và các cảm biến tương tự?

• LED đơn

• LCD

• ADC

• PWM

Open Ended

Bạn nghĩ tại sao việc ghép nối ngoại vi lại quan trọng trong kỹ thuật vi xử lý?

Multiple Choice

Để nạp chương trình từ máy tính xuống vi điều khiển, ta cần kết nối cổng USB với thiết bị nào sau đây?

• Mạch nạp (ví dụ Pickit 3)

• Cổng GPIO

• LED

• Nút nhấn

Multiple Select

Những kiểu reset phổ biến nào được sử dụng trong vi điều khiển?

• Reset bằng chân MCLR

• Reset khi bật nguồn

• Reset bằng Watchdog timer

• Reset bằng chương trình

Multiple Choice

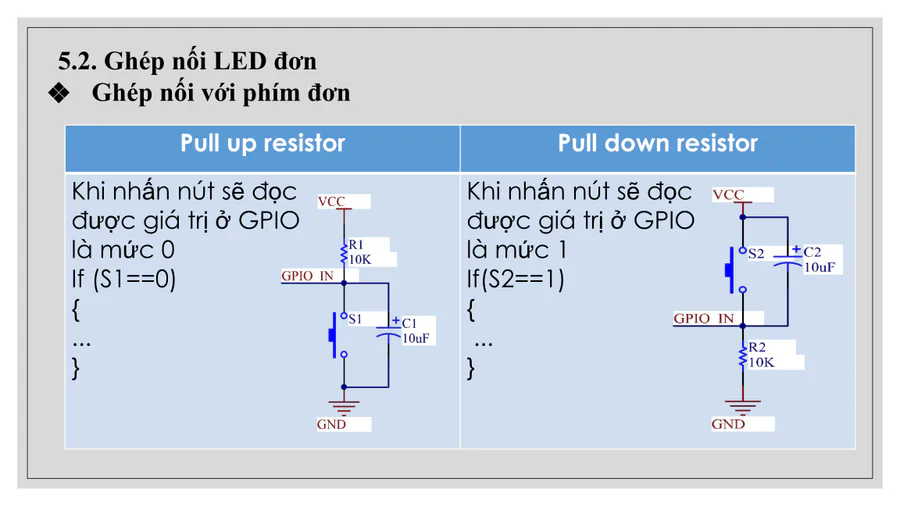

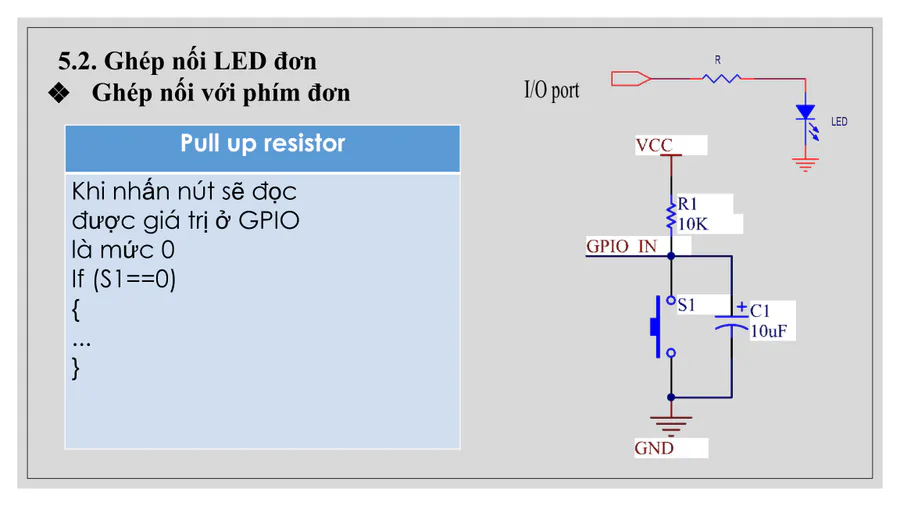

Khi sử dụng pull up resistor với nút nhấn, giá trị đọc được ở GPIO khi nhấn nút là bao nhiêu?

• 0

• 1

• 2

• Không xác định

Multiple Choice

Khi nhấn nút S1 trong mạch sử dụng pull-up resistor, giá trị đọc được ở GPIO là bao nhiêu?

• 0

• 1

• 2

• Không xác định

Open Ended

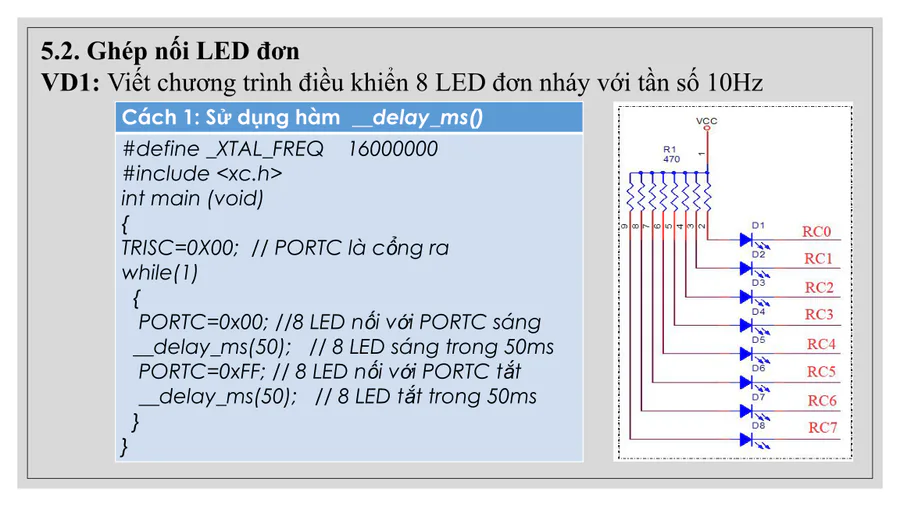

Giải thích cách hoạt động của chương trình điều khiển 8 LED đơn nhấp nháy với tần số 10Hz trong hình 2.

Multiple Select

Các linh kiện nào sau đây xuất hiện trong sơ đồ mạch điều khiển 8 LED đơn ở hình 2 và 3?

• Điện trở

• LED

• Tụ điện

• Vi điều khiển

Multiple Choice

Trong chương trình ở hình 5, khi nhấn nút thì led sẽ nhấp nháy với chu kỳ bao nhiêu giây?

• 1 giây

• 0.5 giây

• 2 giây

• 5 giây

Open Ended

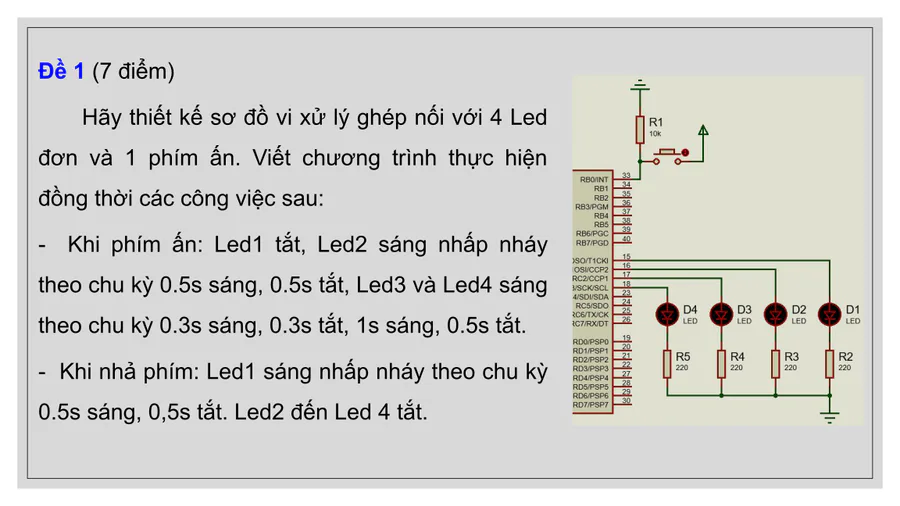

Giải thích vai trò của các linh kiện R1, R2, R5 trong mạch điều khiển LED đơn sử dụng vi điều khiển PIC16F877A.

Multiple Choice

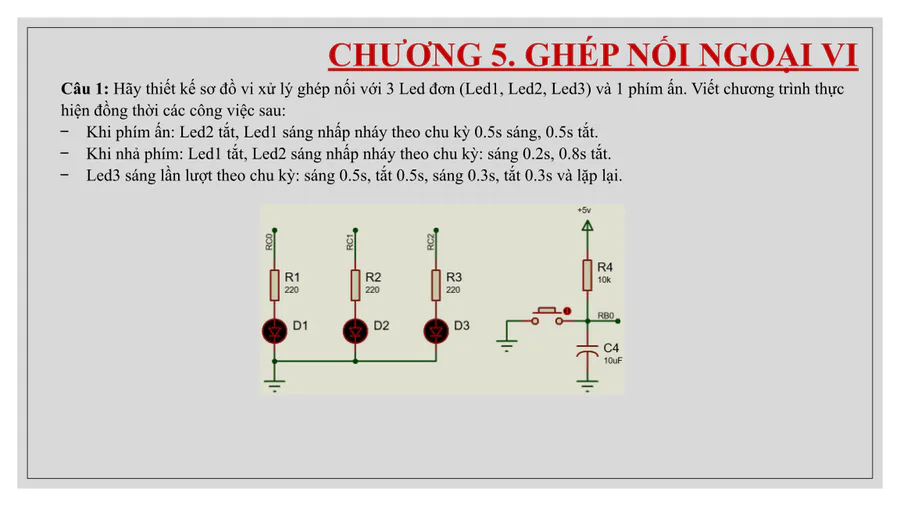

Khi nhấn S1 thì điều gì xảy ra với LED? Khi nhấn S2 thì điều gì xảy ra với LED?

• S1: LED sáng, S2: LED tắt

• S1: LED tắt, S2: LED sáng

• S1: LED nhấp nháy, S2: LED sáng

• S1: LED sáng, S2: LED nhấp nháy

Multiple Choice

PIC16F877A có bao nhiêu nguồn ngắt cơ bản?

• 10

• 12

• 15

• 8

Multiple Choice

Các nguồn ngắt của PIC16F877A được chia thành mấy nhóm chính?

• 2 nhóm

• 3 nhóm

• 4 nhóm

• 5 nhóm

Open Ended

Hãy trình bày vai trò của stack trong quá trình xử lý ngắt của vi xử lý dựa trên sơ đồ minh họa.

Multiple Choice

Bit nào trong thanh ghi INTCON dùng để cho phép ngắt toàn cục?

• PEIE

• TMR0IE

• GIE

• RBIE

Multiple Select

Chọn các bit trong thanh ghi INTCON liên quan đến ngắt ngoài trên chân RB0/INT và ngắt khi trạng thái PORTB thay đổi.

• INTE

• RBIE

• TMR0IE

• PEIE

Multiple Choice

Chương 5 đề cập đến những nội dung nào sau đây?

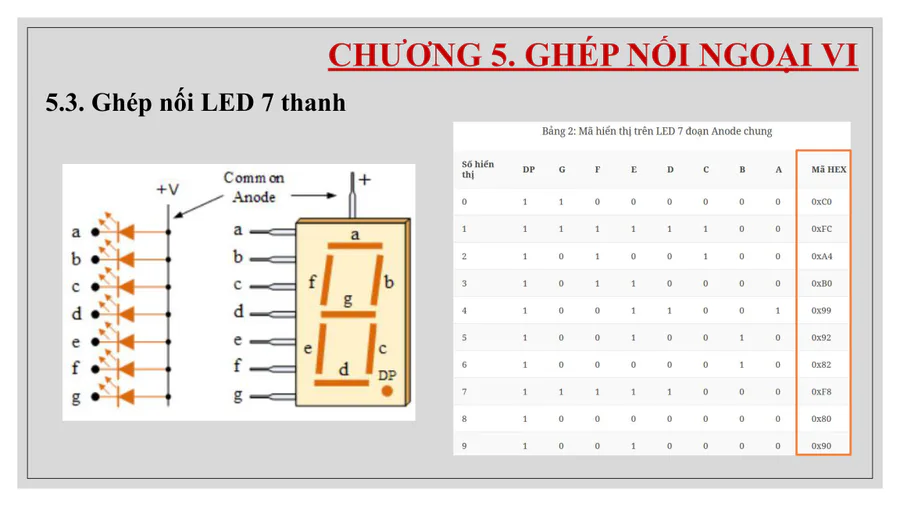

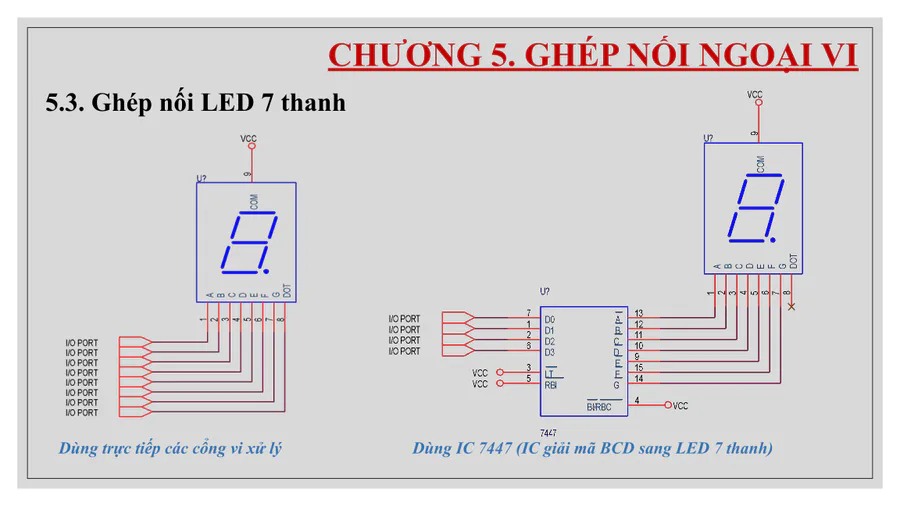

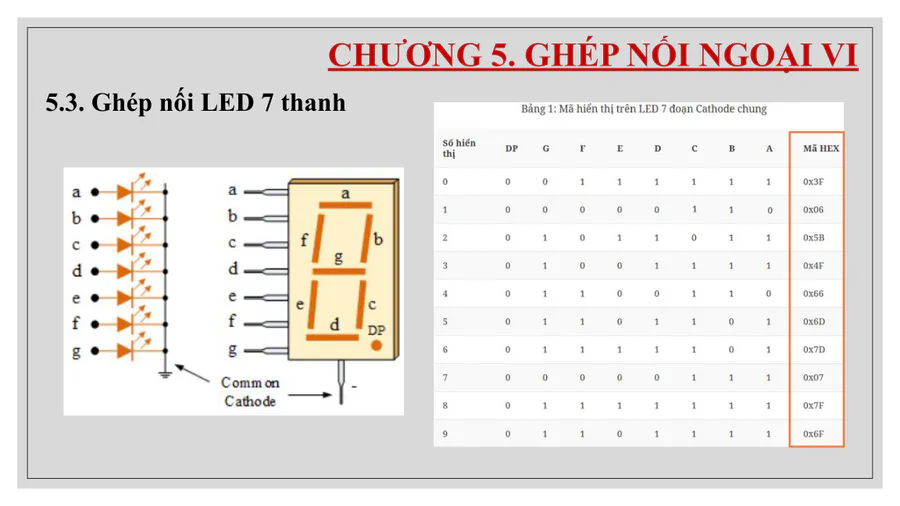

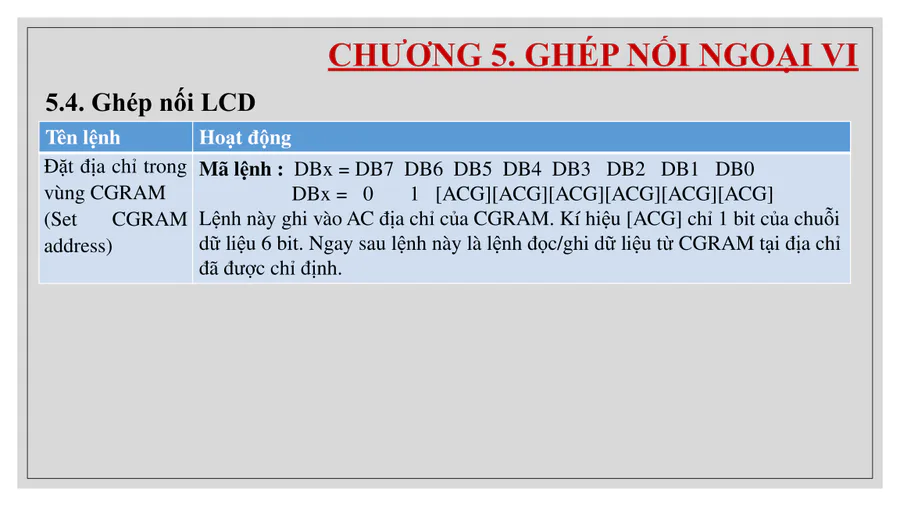

• Ghép nối LED đơn, Ghép nối LCD, Điều khiển động cơ Servo

• Lập trình vi điều khiển, Thiết kế mạch nguồn, Giao tiếp Bluetooth

• Thiết kế PCB, Lập trình Python, Điều khiển robot

• Điều khiển nhiệt độ, Đo lường áp suất, Giao tiếp WiFi

Open Ended

Bạn cảm thấy phần nào trong chương "Ghép nối ngoại vi" là khó hiểu nhất và bạn muốn tìm hiểu thêm về chủ đề nào?
