Công nghệ 9 - Ôn tập HK1

​Công nghệ 9
Ôn tập KT học kì 1

Thầy Lê Nhật Long ft. Cô Tạ Thị Mỹ Hạnh

Thiết kế mạng điện gia đình:
4 sơ đồ nguyên lí
4 sơ đồ lắp đặt

Chủ đề 3

Dụng cụ đo điện cơ bản
Công tơ điện: tính điện năng tiêu thụ, tiền điện

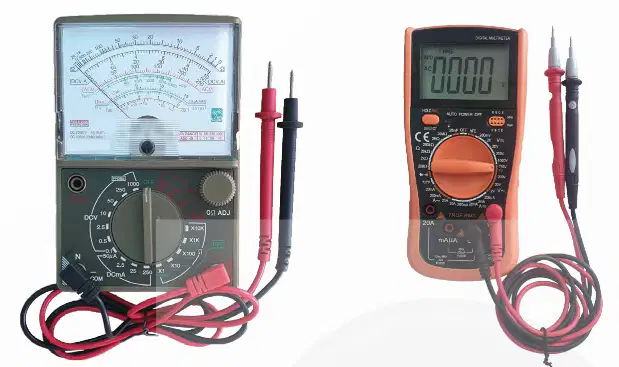

VOM: cách sử dụng, đọc số liệu, lắp mạch
Ampe kìm: so sánh với VOM

Chủ đề 2

Nội dung ôn tập

Chủ đề 2: Dụng cụ đo điện cơ bản

Multiple Choice

Điện năng tiêu thụ được tính bằng công thức

• A=P*t

• A=P/t

• A=1/2*P*t

• A=P^2*t

Multiple Choice

Có hai bóng đèn:

Đèn A (3 W - 220 V)

Đèn B (1,5 W - 220 V)

Nhận xét nào sau đây đúng?

• Trong cùng một khoảng thời gian, hai đèn tiêu thụ điện năng như nhau

• Trong cùng một khoảng thời gian, đèn A tiêu thụ điện năng gấp đôi đèn B.

• Trong cùng một khoảng thời gian, đèn B tiêu thụ điện năng gấp đôi đèn A.

• Có thể sử dụng đèn với mạng điện ba pha 380 V.

Multiple Choice

Sử dụng quạt công suất 300 W trong 2 h. Điện năng tiêu thụ là

• 0,6 kWh

• 6 kWh

• 60 kWh

• 600 kWh

Multiple Select

Khi lắp mạch điện để đo U và I của điện trở, ta cần

• Lắp ampe kế song song với điện trở

• Lắp vôn kế song song với điện trở

• Cắm vào giắc 20 A của vôn kế

• Cắm vào giắc VΩHz của vôn kế

• Cắm giắc COM hướng về cực âm của nguồn

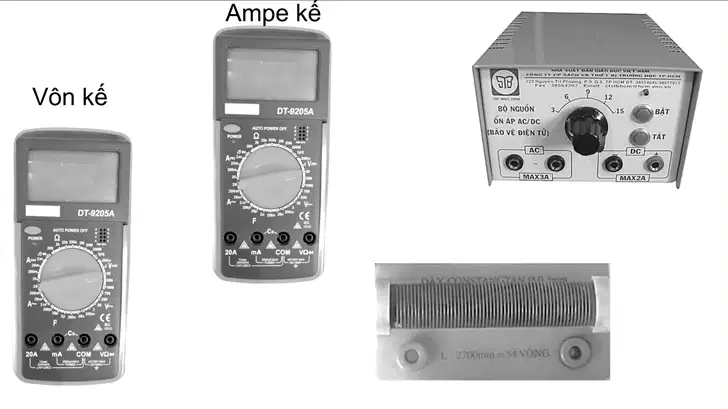

Ampe kế nối tiếp điện trở
Vôn kế song song điện trở
COM hướng về cực âm nguồn

Mạch đo U,I

Multiple Select

Để đo cường độ dòng điện của cục pin 1,5 V; ta cắm vào giắc

• COM

• 20 A

• mA

• VΩHz

Multiple Choice

Để đo cường độ dòng điện của cục pin 1,5 V; ta chọn thang đo

• 20 A ⎓

• 20 A ∿

• 2 V ⎓

• 2 V ∿

Multiple Select

Để đo hiệu điện thế của ổ cắm dân dụng; ta cắm vào giắc

• COM

• 20 A

• mA

• VΩHz

Multiple Choice

Để đo hiệu điện thế của ổ cắm dân dụng 220 V; ta chọn thang đo

• 2000 V ⎓

• 2000 V ∿

• 200 V ⎓

• 200 V ∿

Tiền tố

​Thang đo	Hiển thị​	​Giá trị
​20 V	​12.36	​12.36 V
​200 mA	​136.8	​0.1368 A
​200 k.Ohm	​136.8	​136800 Ohm

Lưu ý đến thang đo khi đọc giá trị

Chủ đề 3: Thiết kế mạng điện trong nhà

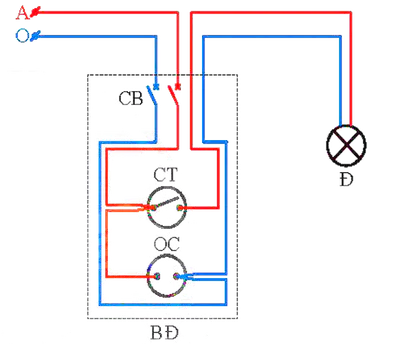

Bật, tắt 1 đèn tại 1 vị trí

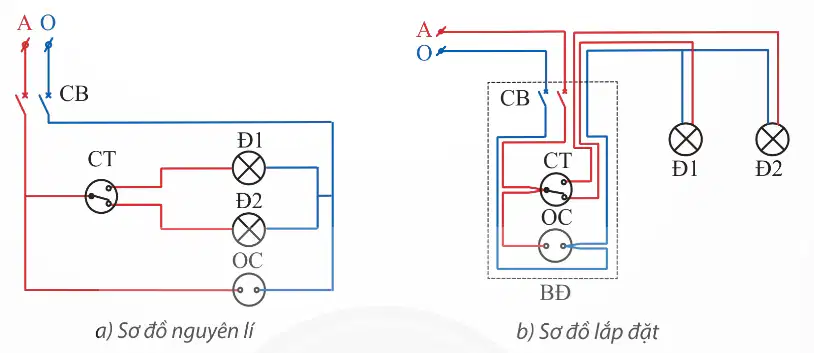

Bật, tắt 2 đèn luân phiên

Bật, tắt 2 đèn độc lập

Bật, tắt 1 đèn tại 2 vị trí khác nhau
