WorksheetsLernfeld 12 Lucas Betke
Total questions: 20
Worksheet time: 48mins

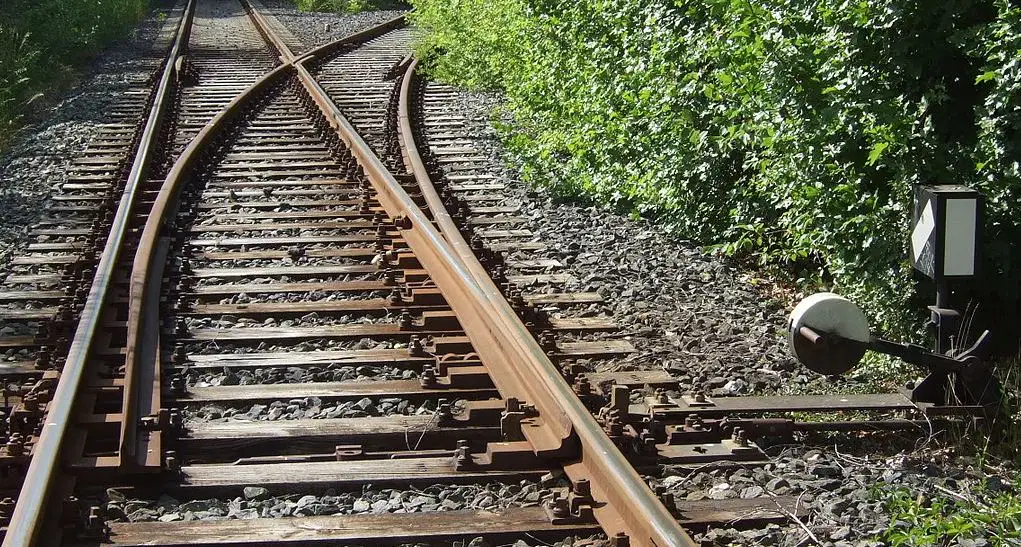

Was ist in dem Bild zu erkennen ?
Eine einfache Weiche.
Der Unterbau.
Eine Kreuzung.
Ein Bahnhof.
Nennen sie die Definition einer Weiche.
Eine Weiche ermöglicht (a) einen Wechsel der (b) , ohne (c) .
Wie lautet die Regelspur in Weichen ? (a)
Welche Abzweige kann man in einer einfachen Weiche befahren ?
(a)
Ordnen Sie die Bilder den korrekten Bezeichnungen zu.
Einfache Weiche
(EW)
Doppelweiche
(DW)
Einfache Kreuzungsweiche
(EKW)
Doppelte Kreuzungsweiche
(DKW)
Innenbogenweiche
(IBW)
Wo wird die Rillenweite gemessen ?
Zwischen Zungenschiene und Backenschiene.
Von linker Schiene zu rechter Schiene.
Von Radlenker Zweiggleis zu Radlenker Stammgleis.
Zwischen der Fahrkante und dem Radlenker.
Woraus ergibt sich die Leitweite ?
Die Leitweite ist kein reales Maß bei der DB Netz AG.
Die Leitweite ergibt sich aus der Spurweite - die Rillenweite und wird von der Fahrkante des Radlenkers zur Herzstückspitze gemessen.
Die Leitweite ist das Maß zwischen den beiden Zwischenschienen.
Die Leitweite bezeichnet den Abstand zwischen beiden Flügelschienen.
Nennen sie mindestens 4 Bestandteile einer Weiche.
(a)
Welche Weichenbauart besitzt keinen Radlenker ?
Weichen mit einem Radius von 190 Metern.
Weichen mit beweglichen Herzstücken
Alle Weichenbauarten.
EW49-190-1:9
Die Bezeichnung WA steht für
(a) , und WE für (b) .
Welche Aussage zu der Weichenneigung ist richtig ?
Die Regelneigung beträgt 1:9.
Die Weichenneigung ist im Regelfall nicht vorhanden.
Ist die Neigung größer als 1:9 ist es eine flache Weiche, ist sie kleiner als 1:9 handelt es sich um eine spitze Weiche.
Weichenneigung wird nur bei Bergbahnen verbaut.
Ordnen sie die Weichenhauptteile in der richtigen Reihenfolge an.
Zungenbereich
Weichenmittelteil
Herzstückbereich
Weichenendteil
Welche Aufgabe hat der Radlenker ?
Einen Radlenker gibt es nicht.
Er soll den Radkranz abnutzen.
Er soll das Schienenfahrzeug im Bereich der führungslosen Stelle in seiner Spur halten, um ein Entgleisen zu verhindern.
Er sorgt für Geräusche beim durchfahren, um Personen im Gleis vor einem Schienenfahrzeug zu warnen.

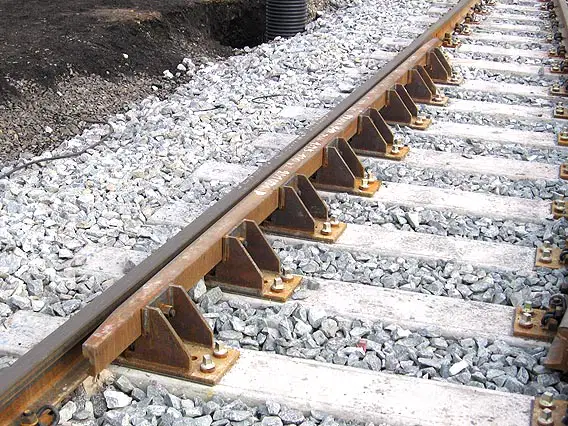

Welche Radlenkerbauart ist hier abgebildet ?
Ein Radlenker ohne Funktion
Ein Blattradlenker
Ein Keilverspannter Federradlenker
Ein Stützbock-Radlenker
Unter "WITEC"-Zungen, versteht man (a) , (b) (c) Zungenvorrichtungen.
Wie heißt dieses Bauteil, welches die Zunge stützt ?
Stützkeil
Stützknagge
Zungenstütze
Stahl-Stützblock

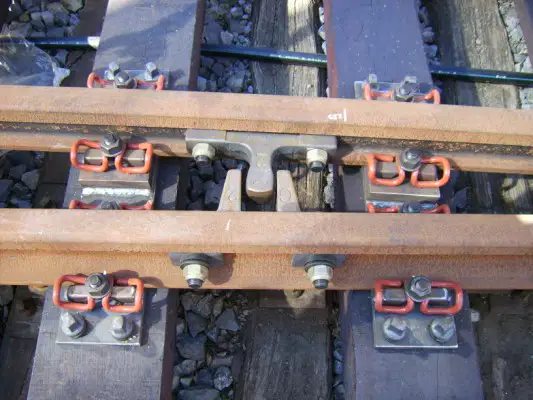

Abgebildet ist ein Wanderschutz. Woraus besteht dieser ?
(a)
Durch welches Bauteil werden die Zungenschienen mit den Zwischenschienen verbunden ?
Durch Übergangslaschen
Gar nicht. Nur durch Verschraubung mit der Schwelle
Durch Bauchlaschen
Durch sogenannte Fingerlaschen

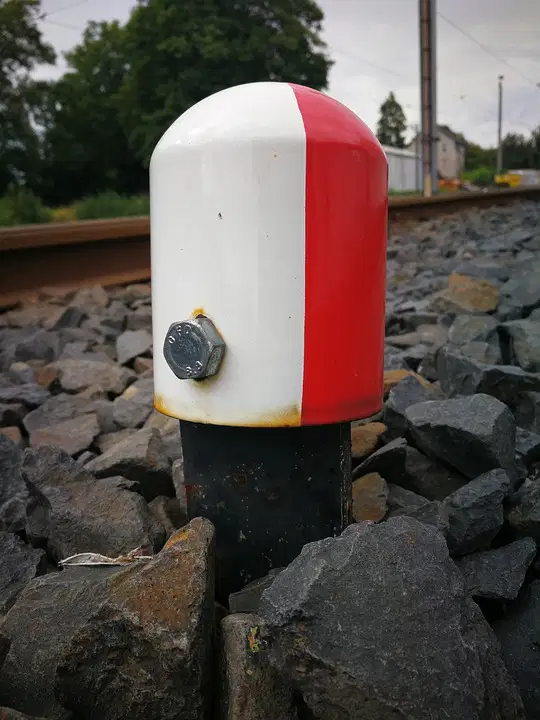

Wo ist das Grenzzeichen So12/Ro12 aufzustellen ?
Dieses Zeichen ist nur in Rangierbahnhöfen nach Augenmaß aufzustellen.
Da, wo der Abstand der Gleisachsen von Stamm- und Zweiggleis mindestens 3,50m beträgt.
Ein Grenzzeichen ist in Deutschland nicht erforderlich.
Nur bei Weichen in Fester Fahrbahn.
Was sagt das Grenzzeichen So12/Ro12 aus ?
Dieses Zeichen ersetzt die Pfeiftafeln und signalisiert, dass der Triebfahrzeugführer das Signalhorn betätigen muss.
Dieses Zeichen hat keine Aussage mehr, da es nur bei der Reichsbahn Verwendung hatte.
Ein Schienenfahrzeug steht hinter diesem Zeichen im Stamm- bzw. Zweiggleis profilfrei.
Es bedeutet, dass ein Fahrzeug vor diesem Zeichen im Stamm- bzw. Zweiggleis profilfrei steht.
