1.

Komponen resistor yaitu komponen pasif elektronika yang dipakai untuk membatasi.............yang mengalir di rangkaian.

a)

Tegangan

b)

Arus

c)

Hambatan

d)

frekuensi

e)

daya

2.

Perangkat konversi energi cahaya menjadi listrik adalah...

a)

ACCU

b)

Solar Cell

c)

Converter

d)

Inverter AC to DC

e)

Inverter DC to AC

3.

Pada pembangkit listrik energi surya, terjadi perubahan lsitrik....

a)

Arus searah (DC) menjadi arus bolak-balik (AC)

b)

Arus bolak-balik (AC) menjadi arus searah (DC)

c)

Arus seri menjadi arus parallel

d)

Arus parallel menjadi arus seri

e)

Arus induksi

4.

Berikut merupakan komponen yang digunakan dalam pembangkit listrik energi surya, kecuali...

a)

Generator

b)

Panel Surya

c)

ACCU/Aki

d)

Inverter AC/DC

e)

Regulator

5.

Gambar disamping merupakan symbol dari …

a)

FET untuk kanal N

b)

Mosfet kanal P

c)

FET untuk kanal P

d)

Mosfet kanal PN

e)

Mosfet kanal P

6.

Gambar disamping merupakan skema rangkaian dari…

a)

Common Base

b)

Common Emitor

c)

Common Collector

d)

Penguat Tunggal Basis

e)

Penguat Tunggal Kolektor

7.

Transistor TIP3055 dan TIP 2955 adalah jenis transistor yang bekerja pada…

a)

Daya tinggi, frekuensi rendah

b)

Daya tinggi, frekuensi tinggi

c)

Daya rendah, frekuensi rendah

d)

Daya rendah, frekuensi tinggi

e)

Daya rendah, frekuensi sedang

8.

Simbol komponen apakah disamping ini..

a)

Resistor

b)

LDR

c)

Relay

d)

Trafo

e)

Transistor

9.

Sebuah DVD pada saat saklar powernya dinyalakan tiba –tiba MCB turun maka kerusakan berada

pada rangkaian ….

a)

Catu daya sekunder

b)

catu daya primer

c)

penguat

d)

MPEG

e)

optic

10.

Fungsi dari tone control adalah…

a)

pengatur penguatan

b)

pengatur tegangan

c)

pengontrol suara

d)

penguat sinyal

e)

pengatur nada

11.

Jika terjadi kerusakan pada tape recorder dimana suara tidak ada dan motor mati,maka kemungkinan kerusakan terjadi pada….

a)

power amplifier atau loud speaker

b)

Pengatur nada atau tone control

c)

power supply

d)

pre amplifier

e)

driver

12.

Jenis jenis kerusakan mekanik tape recorder adalah...

a)

Motor tidak berputar

b)

Pita sering kusut

c)

Suara tidak ada

d)

Suara mencuit

e)

Suara lemah

13.

Rangkaian pada televisi yang berfungsi untuk menguatkan sinyal luminan yang berasal

dari detektor video agar mempunyai kekuatan yang cukup untuk menggerakkan

tabung gambar, disebut...

a)

penala

b)

penguat IF

c)

penguat video

d)

sinkronisasi

e)

defleksi vertical

14.

Di berikan gambar kapasitor seperti dibawah ini nilai kapasitansinya adalah ..

a)

0,00335 pF

b)

0,335 nF

c)

35000 pF

d)

350 pF

e)

350 nF

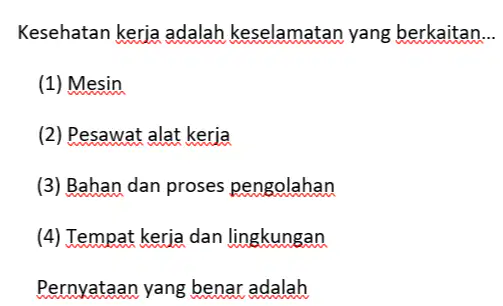

15.

a)

(1),(2) dan (3

b)

(1) dan (3)

c)

(2) dan (4)

d)

(4)

e)

(1),(2),(3),dan (4)

16.

Beberapa kriteria yang harus di penuhi dalam kegiatan penyolderan,kecuali…

a)

Daya hantar listrik yang baik

b)

Bersifat permanen

c)

Mempunyai ketahanan mekanik

d)

Hantar panas yang baik

e)

Mata solder lancip

17.

Perhatikan gambar berikut ! merupakan konstruksi fisik dari sebuh komponen yang memiliki

Symbol sebagai berikut…

a)

b)

c)

d)

e)

18.

Gambar disamping merupakan symbol dari gerbang

a)

OR

b)

NOR

c)

AND

d)

NAND

e)

EX-OR

19.

Perhatikan tabel berikut !

Tabel kebenaran disamping menunjukkan fungsi gerbang

a)

AND

b)

OR

c)

NAND

d)

EX-OR

e)

NOR

20.

Sebuah resistor memiliki gelang warna merah, merah, merah, emas Berarti nilai hambatannya

a)

222 Ω±5%

b)

2200 Ω ±5%

c)

2K2±10%

d)

222K±10%

e)

22 Ω ± 5%

21.

Komponen disamping sering digunakan pada rangkaian elektronik yang disebut...

a)

resistor

b)

dioda

c)

elco

d)

Transistor

e)

kapasitor

22.

Komponen disamping biasa digunakan pada rangkaian elektronika yang disebut…

a)

resistor

b)

elco

c)

Dioda

d)

elco

e)

Trafo

23.

Komponen disamping biasa digunakan pada rangkaian elektronika yang disebut dengan

a)

resistor

b)

transistor

c)

kapasitor

d)

dioda

e)

elco

24.

Prinsip kerja mikrophone adalah :

a)

mengubah listrik audio menjadi gerakan konus speaker

b)

mengubah getaran suara menjadi sinyal listrik audio

c)

mengubah tanggapan sinyal audio

d)

mengubah RF elektromagnetik menjadi RF listrik

e)

mengubah sinyal AM menjadi FM

25.

Cara kerja loud speker dapat merubah

a)

energi mekanik menjadi energi listrik

b)

energi listrik menjadi energi suara

c)

energi gambar menjadi energi suara

d)

energi suara menjadi energi gambar

e)

energi listrik menjadi energi mekanik

26.

Tegangan output utama Switching Power Supply pada televisi adalah:

a)

5 Volt

b)

12 Volt

c)

180 Volt

d)

115 Volt

e)

30 Volt

27.

Agus sedang membuat audio amplifier ketika sedang memasang komponen,

ternyata terdapat kesalahan pemasangan resistor dan harus dilepas,

Agus akan melakukan desoldering untuk melepas komponen tersebut, sesuai dengan SOP,

Agus harus menggunakan peralatan….

a)

Solder, pengisap tenol/timah, tang potong, dan sarung tangan

b)

Solder, tang potong, multi meter, dan sarung tangan

c)

Solder, tenol/timah, solder, pengisap tenol/timah, gegep, dan sarung tangan

d)

Solder, pengisap tenol/timah, pinset, dan sarung tangan

e)

Solder, tang potong, tang kombinasi, pengisap tenol, dan sarung tangan

28.

Kerusakan yang terjadi pada pesawat TV jika layar terlihat

garis lurus dari bawah keatas adalah....

a)

bagian gambar

b)

bagian vertical

c)

bagian sinkroisasi

d)

bagian horozontal

e)

bagian defleksi

29.

Sebuah kapasitor seperti pada gambar dibawah Berdasarkan kode yang ada

pada badan Kapasitor maka nilai kapasitasnya adalah

a)

10 pF

b)

10 nF

c)

100 nF

d)

100pF

e)

1 nF

30.

Sebuah resistor dengan kode warna masing-masing coklat, hitam, hitam, coklat dan coklat, maka besar tahanan dari resistor tersebut adalah sebesar:

a)

0,1 Ohm ± 1%

b)

100K Ohm ± 1 %

c)

10 Ohm ± 5%

d)

100 Ohm ± 1

e)

100 Ohm ± 5%

31.

Obeng termasuk alat yang digunakan untuk …

a)

pengukuran komponen elektronika

b)

membuka dan mengencangkan baut

c)

memotong kaki komponen

d)

membengkokan komponen

e)

pemegang komponen yang sedang disolder

32.

Menurut Gambar jika posisi switch Volts/Div pada posisi 5 V dan Time/Div pada posisi 0,5 mS,

maka tegangan dan frekuensi gelombang adalah

a)

2 Vpp dan 500 Hz

b)

4 Vpp dan 250 Hz

c)

20 Vpp dan 500 Hz

d)

20 Vpp dan 50 Hz

e)

40 Vpp dan 50 Hz

33.

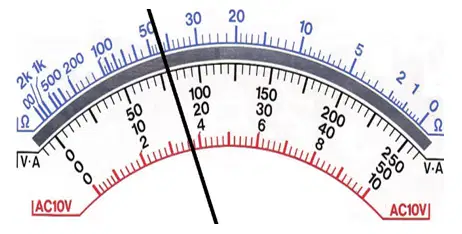

Jika saklar selector multimeter menunjukkan pada 250 Volt AC, maka besar tegangan yang ditunjukkan oleh skala pada Gambar disamping adalah

a)

42 Volt AC

b)

16 Volt AC

c)

3,4 Volt AC

d)

75 Volt AC

e)

80 Volt AC

34.

Apa fungsi umum sebuah antena?

a)

mengubah audio menjadi magnet

b)

mengubah RF listrik menjadi elektromagnetik

c)

. mengubah menjadi RF listrik

d)

mengubah gelombang elektromagnetik menjadi RF

e)

mengubah elektromagnetik menjadi audio suara

35.

Perhatikan gambar berikut !

Hitung penguatan dari rangkaian tersebut

a)

-100X

b)

-10X

c)

10X

d)

100X

e)

1000X

36.

Pembangkit listrik energi surya sering disebut juga dengan istilah...

a)

Photosintesis

b)

Photoorganic

c)

Photosurya

d)

PhotoSolar

e)

Photovoltaic

37.

Arus listrik dari steker/ penghubung listrik yang dialirkan ke batery dan disave untuk menyetabilkan tegangan listrik yang disimpan save batery dan dipakai pada waktu sumber listrik utama terputus adalah prinsif kerja dari...

a)

Uninterruptible Power Supply/ UPS

b)

Switching Mode Power Supply/SMPS

c)

Power Supply non-linier

d)

. PSA dengan Op-AMP

e)

PSA terintegrasi

38.

Alat yang dapat digunakan untuk mengukur tegangan, arus, dan hambatan untuk DC dan AC adalah...

a)

Oskiloskop

b)

Thermometer

c)

Voltmeter

d)

Multimeter

e)

Ampermeter

39.

Mengisolasi bagian sekunder dari bagian primer, dengan tujuan agar chasis bagian sekunder kalau dipegang tidak timbul bahaya kena sengatan listrik adalah fungsi dari bagian SMPS...

a)

Penyearah

b)

Konverter

c)

Regulasi

d)

Isolasi

e)

Reduksi

40.

Power supply menyaring (filter) tegangan input AC untuk mendapatkan tegangan DC dan langsung dan langsung menyearahkan (rectify). Tegangan DC tersebut kemudian di saklar ON dan OFF pada frekuensi tinggi hingga menghasilkan arus AC yang bisa melewati transformator frekuensi tinggi, jenis ini merupakan power supply....

a)

Switching Mode Power Supply

b)

PSA Linier

c)

Power Supply non linier

d)

PSA dengan Op-Amp

e)

PSA terintegrasi

41.

Diketahui Tegangan 12V terhubung dengan LED (Vled =0,7)dan sebuah R, arus yang mengalir pada rangkaian tsb = 10mA berapa besar Resistor yang harus dipakai…

(a)

42.

1 (EB2)₁₆= ( )₈

(a)

43.

Hasil bilangan decimal dari penjumlahan bilangan biner & Oktal di bawah ini adalah

(10110100)₂ + (345)₈ = ( )₁₀

(a)

44.

Lihatlah gambar di bawah ini: jika tegangan di titik A & B 17 Vac berapa tegangan out put pada RL

(a)

45.

Sebuah Amplifier memiliki daya input 5 Watt dan setelah mengalami penguatan menghasilkan daya out put sebesar 150 Watt berapakah penguatannya dalam Decibel (dB)? (dimana Dikeahui Log 30=1,47712) atau (Log 5= 0.6989700043) atau (Log 150=2.1760912591)

(a)
