WorksheetsPTS Ganjil PKKR 11 TKR
Total questions: 25
Worksheet time: 13mins
Name
Class
Date
1.
Untuk menghasilkan percikan bunga api pada busi yang kuat dan tepat untuk memulai pembakaran campuran udara-bahan bakar di ruang bakar adalah fungsi dari …
a)
Sistem pengisian
b)
Sistem AC
c)
Sistem pengapian
d)
Sistem pelumasan
e)
Sistem Busi
2.
Komponen berikut yang bukan merupakan komponen dari sistem pengapian konvensional adalah …
a)
Baterai
b)
Bahan bakar
c)
Distributor
d)
Koil
e)
Busi
3.
Ketika mesin tidak bisa hidup karena tidak ada percikan api di busi maka kemungkinan penyebabnya adalah …
a)
Sambungan primer tidak kuat
b)
Vacuum advancer rusak
c)
Saat pengapian terlalu maju
d)
Saat pengapian terlalu mundur
e)
Busi mati atau deposit berlebihan
4.
Komponen berikut yang bukan merupakan bagian dari sistem pengapian adalah…
a)
Busi
b)
Koil
c)
Inverter current
d)
Distributor
e)
Kunci Kontak
5.
Terjadi ledakan knelpot saat pedal gas dilepas diakibatkan oleh …
a)
Kerja rotor salah
b)
Kerja vacuum advancer kurang sempurna
c)
Kerja busi melemah
d)
Koil panas
e)
Mesin over heat
6.
Mesin sulit dihidupakn dan busi basah biasanya diakibatkan oleh …
a)
Tutup distributor kotor
b)
Celah platina
c)
Konektor kabel
d)
Busi mati
e)
Saat pengapian tidak tepat
7.
Berikut ini yang bukan merupakan langkah perbaikan sistem pengapian adalah…
a)
Pemeriksaan poros kemudi
b)
Pemeriksaan baterai
c)
Pemeriksaan fuse
d)
Pemeriksaan kontak
e)
Pemeriksaan koil pengapian
8.
Alat yang digunakan untuk mengukur sudut dwell adalah …
a)
Tacho meter
b)
Multi meter
c)
Dwell tester
d)
Feeler gauge
e)
Compression tester
9.
Ukuran celah platina standar adalah …
a)
0,25 mm
b)
0,35 mm
c)
0,40 mm
d)
0,45 mm
e)
0,50 mm
10.
Untuk memperbesar ukuran sudut dwell dilakukan dengan …
a)
Memperkecil celah platina
b)
Memperbesar celah platina
c)
Menaikkan vacuum advancer
d)
Mengganti platina
e)
Menggerakkan distributor
11.
Langkah awal saat memasang distributor adalah …
a)
Mengisi oli mesin
b)
Membuka baut kepala silinder
c)
Membersihkan body mesin
d)
Memasang busi baru
e)
Memposisikan silinder 1 top TMA
12.
Pada saat pemasangan kabel busi, urutan FO yang tepat adalah
a)
1-2-3-4
b)
1-3-2-4
c)
1-4-3-2
d)
4-3-2-1
e)
1-3-4-2
13.
komponen pengapian yang berfungsi memercikkan bunga api pada ruang bakar adalah
a)
busi
b)
platina
c)
koil
d)
distributor
e)
aki/baterai
14.
komponen pengapian yang berfungsi Membagi dan menyalurkan arus tegangan tinggi ke setiap busi sesuai dengan urutan pengapian disebut
a)
Busi
b)
Platina
c)
Koil
d)
Distributor
e)
Baterai
15.
Komponen Pengapian yang berfungsi Menghubungkan dan memutuskan arus primer agar terjadi induksi tegangan tinggi pada sirkuit sekunder sistem pengapian disebut
a)
Busi
b)
Platina
c)
Koil
d)
Distributor
e)
Baterai
16.
Komponen Pengapian yang berfungsi Mentransformasikan tegangan baterai menjadi tegangan tinggi( 5000 – 25.000 Volt ) disebut
a)
Busi
b)
Platina
c)
Koil
d)
Distributor
e)
Baterai
17.
Komponen Pengapian yang berfungsi Sebagai penyedia atau sumber arus listrik disebut
a)
Busi
b)
Platina
c)
Koil
d)
Distributor
e)
Baterai
18.
Komponen Pengapian yang berfungsi Menghubungkan dan memutuskan arus listrik dari baterai ke sirkuit primer disebut
a)
Busi
b)
Platina
c)
Koil
d)
Distributor
e)
Kunci Kontak

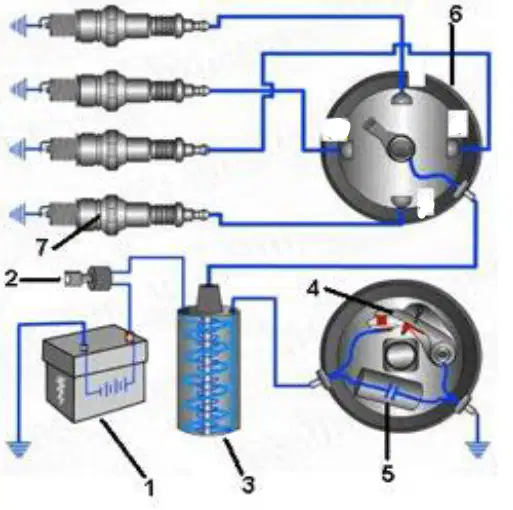

19.
Komponen nomer 1 yang ditunjukkan pada gambar dibawah ini adalah
a)
Baterai
b)
Kunci Kontak
c)
Koil
d)
Platina
e)
Kondensor
20.
Komponen nomer 2 yang ditunjukkan pada gambar dibawah ini adalah
a)
Baterai
b)
Kunci Kontak
c)
Koil
d)
Platina
e)
Kondensor
21.
Komponen nomer 3 yang ditunjukkan pada gambar dibawah ini adalah
a)
Baterai
b)
Kunci Kontak
c)
Koil
d)
Platina
e)
Kondensor
22.
Komponen nomer 4 yang ditunjukkan pada gambar dibawah ini adalah
a)
Baterai
b)
Kunci Kontak
c)
Koil
d)
Platina
e)
Kondensor
23.
Komponen nomer 5 yang ditunjukkan pada gambar dibawah ini adalah
a)
Baterai
b)
Kunci Kontak
c)
Koil
d)
Platina
e)
Kondensor
24.
Komponen nomer 6 yang ditunjukkan pada gambar dibawah ini adalah
a)
Distributor
b)
Busi
c)
Koil
d)
Platina
e)
Kondensor
25.
Komponen nomer 7 yang ditunjukkan pada gambar dibawah ini adalah
a)
Distributor
b)
Busi
c)
Koil
d)
Platina
e)
Kondensor
