WorksheetsUTS Sistem Kendali Lanjut Tek Elektro UPNVJ 2023
Total questions: 25
Worksheet time: 19mins
Perangkat pengaman yang digunakan untuk membatasi arus berlebih adalah …
Kontaktor
Miniatur Circuit Breaker
Relay
Emergency Switch
Jika pada sebuah beban dioperasikan pada tegangan kerja 220V dan memerlukan daya 1300 Watt, maka nilai pengaman yang paling tepat adalah ….
2A
4A
6A
10A
Sebuah sakelar diperlukan akan digukanan sebagai pemilih dua kondisi, maka jenis sakelar yang tepat adalah …
Single Pole Single Throw
Double Pole Double Throw
Double Pole Single Throw
Single Pole Double Throw
Sakelar Emergency SPDT digunakan untuk memutuskan sinyal elektrik pada beban saat terjadi gangguan, sekaligus menyalakan alarm. Hubungan yang benar untuk fungsi kerja di atas adalah …
COM terhubung pada sumber utama sinyal, NC terhubung pada alarm dan NO terhubung pada beban
NO terhubung pada sumber utama sinyal, NC terhubung pada beban dan NO terhubung pada alarm
NO terhubung pada sumber utama sinyal, NC terhubung pada alarm dan COM terhubung pada beban
COM terhubung pada sumber utama sinyal, NC terhubung pada beban dan NO terhubung pada alarm
Sebuah sistem memerlukan alat pendeteksi benda apakah telah berada pada posisi tertentu atau belum, benda memungkinkan untuk dideteksi dengan kontak secara fisik dengan sentuhan/dorongan. Maka komponen yang tepat sebagai pendeteksi adalah …
Limit Switch
Push Button Switch
Emergency Switch
Moving Switch
Sebuah objek yang bergerak dengan cepat hendak dideteksi keberadaaanya dengan sensor tertentu. Objek tersebut terbuat dari bahan logam dan tidak memungkinkan adanya kontak fisik antara objek dengan sensor. Maka komponen yang tepat sebagai pendeteksi adalah …
Limit Switch
Proximity Switch Induktif
Proximity Switch Kapasitif
Reed Switch
Sebuah sistem counter digunakan untuk menghitung jumlah benda non logam yang dibawa oleh konveyor saat melintasi sensor pendeteksi. Jarak benda ke sensor adalah 100 cm. Maka komponen yang tepat sebagai sensor pendeteksi adalah …
Proximity Switch Kapasitif
Limit Switch
Reed Switch
Photoelectric Switch
Dalam sebuah sistem pengaturan terdapat beban dengan daya 3 kW dan tegangan kerja 220V. Pengaturan dilakukan oleh sistem PLC yang memiliki tegangan kerja keluaran 24V DC. Agar PLC dapat melakukan kendali On/Off pada beban tersebut, komponen tambahan yang diperlukan adalah…
Kontaktor 220V
Relay 220V
Relay 24V
Timer 24V
Agar Motor listrik 3 fasa dapat dinyalakan dengan benar, maka diperlukan pasokan listrik secara serempak dari Fasa R, S dan T. Komponen yang paling tepat untuk menyambungkan fasa R, S dan T tersebut adalah …
Relay
Kontaktor
MCB
Timer
Tujuan utama pengasutan motor listrik 3 fasa dengan hubungan bintang/segitiga (Star/Delta) adalah …
agar motor lebih mudah dioperasikan
agar kecepatan putaran motor dapat diatur
agar arus starting motor tidak melonjak tinggi
untuk menghindarkan motor dari kerusakan
Pada gambar tersebut, agar saat S2 ditekan sesaat, motor dapat aktif terus menerus. Maka kotak merah harus diberi kontak dengan komponen ….
S1
S2
TOLR
KM

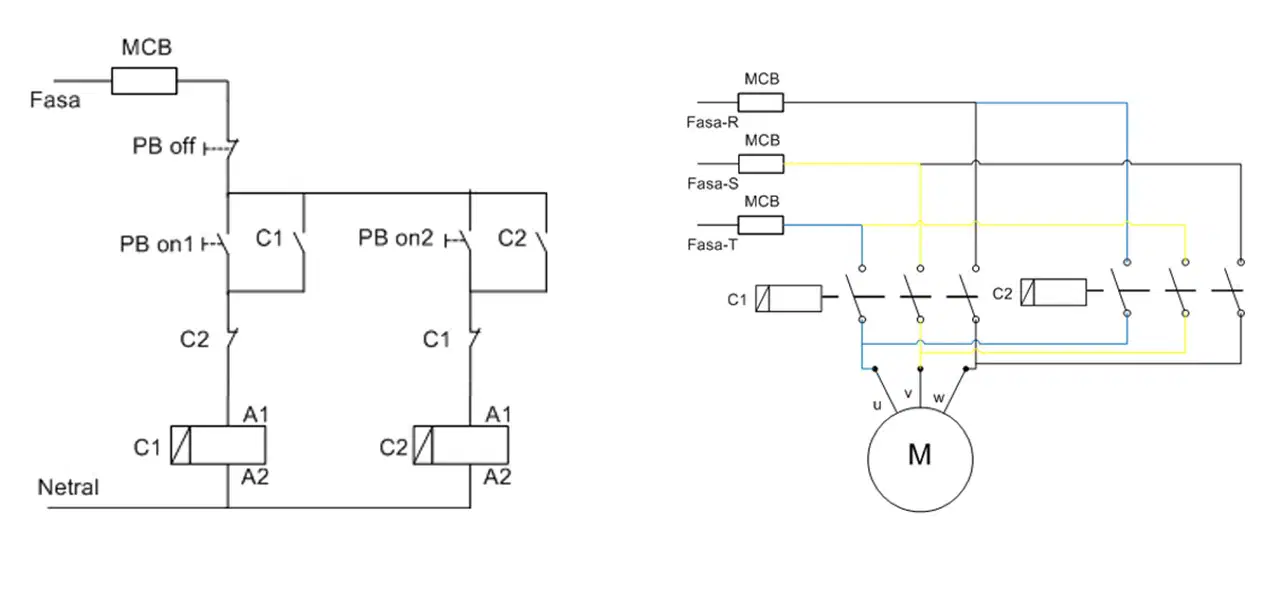

Pada rangkaian tersebut, jika PB Off, PB On1 dan PB On2 ditekan bersamaan maka yang akan terjadi adalah …
Motor berputar forward
Motor berputar dengan rangkaian delta
Motor tidak berputar
Motor terjadi hubung singkat
Fungsi Rangkaian tersebut adalah....
Kendali arah putaran motor Forward
Kendali arah putaran motor Forward/Reverse
Kendali rangkaian Star/Delta
Kendali rangkaian Star

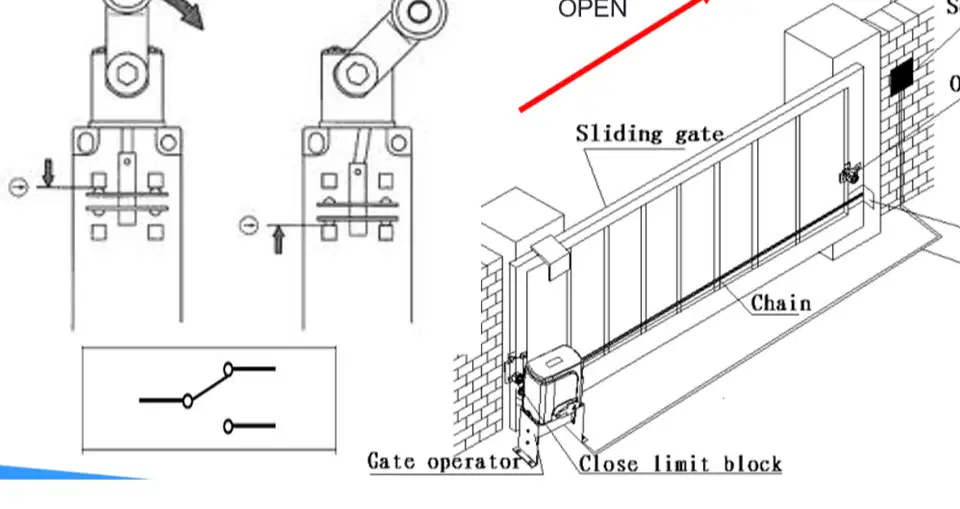

Pada gambar tersebut terdapat Open/Close Limit Block yang digunakan untuk membatasi pergerakan gerbang saat membuka dan menutup. Kontak Limit yang digunakan pada rangkaian kendali sesuai fungsi tersebut adalah …
Kontak NO
Kontak NC
Kontak COM
Kontak NO dan NC

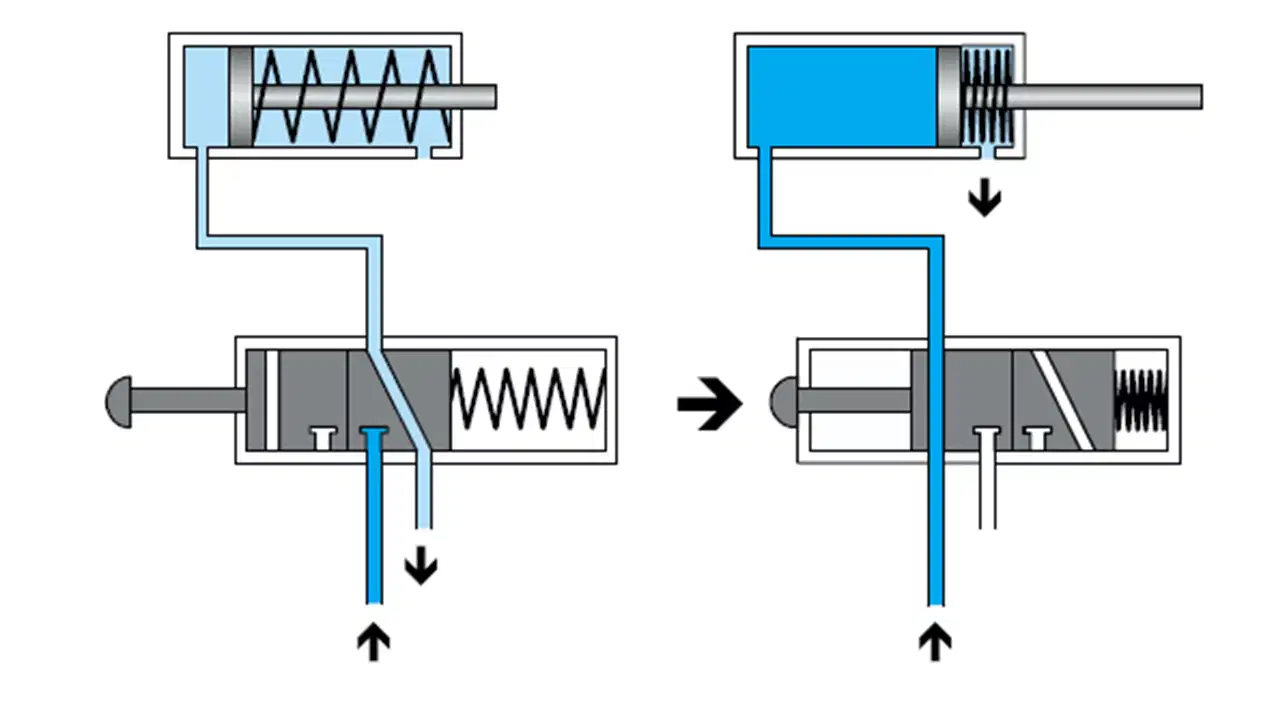

Gambar tersebut adalah katup jenis …
3/2 dengan pengaktifan solenoid
5/2 dengan pengaktifan tombol mekanis
3/2 dengan pengaktifan tombol mekanis
5/2 dengan pengaktifan tombol solenoid
Operasinal suatu beban listrik dibatasi penggunaannya hanya selama 120 menit. Komponen yang diperlukan untuk membatasi waktu penggunaan tersebut adalah …
Relay
Kontaktor
MCB
Timer

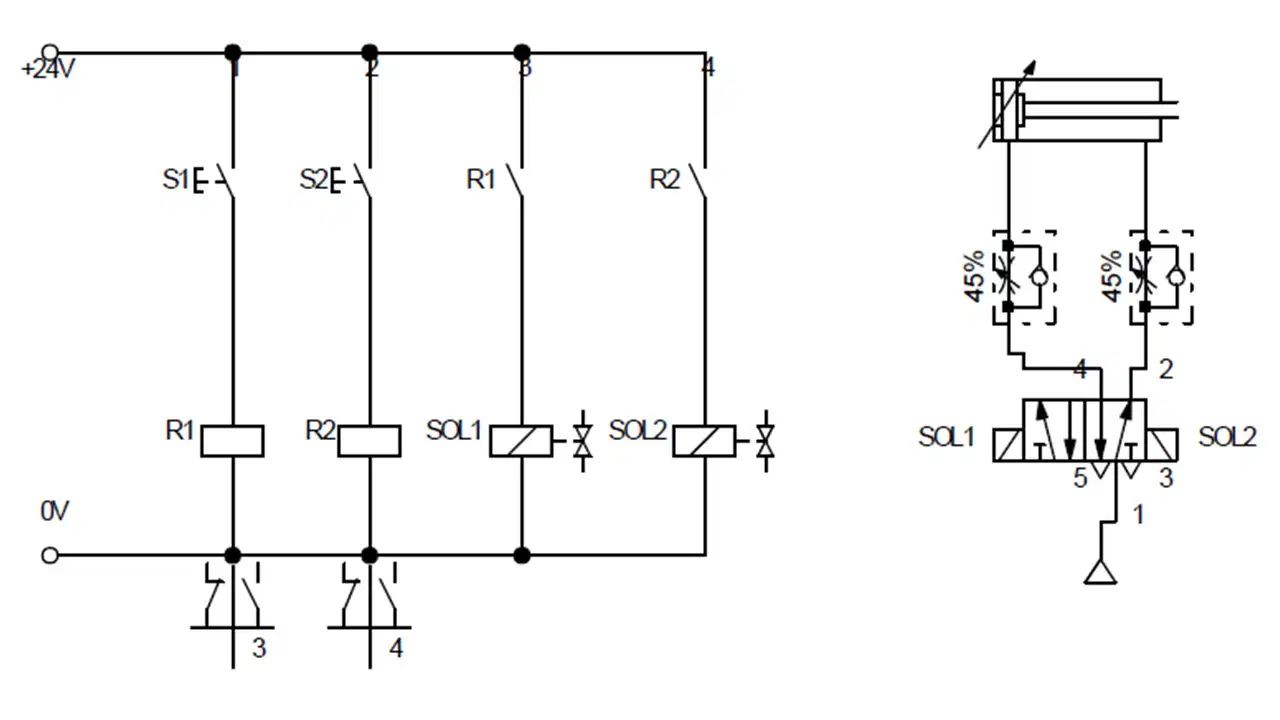

Pada gambar tersebut, katub yang digunakan adalah …
3/2 dengan pengaktifan single solenoid
5/2 dengan pengaktifan single solenoid
3/2 dengan pengaktifan double solenoid
5/2 dengan pengaktifan double solenoid
Pada gambar tersebut, fungsi komponen pada kotak merah adalah untuk …
Mengatur kecepatan gerakan udara
Mengatur arah gerakan udara
Mengatur nilai tekanan udara
Mengatur arah tekanan udara

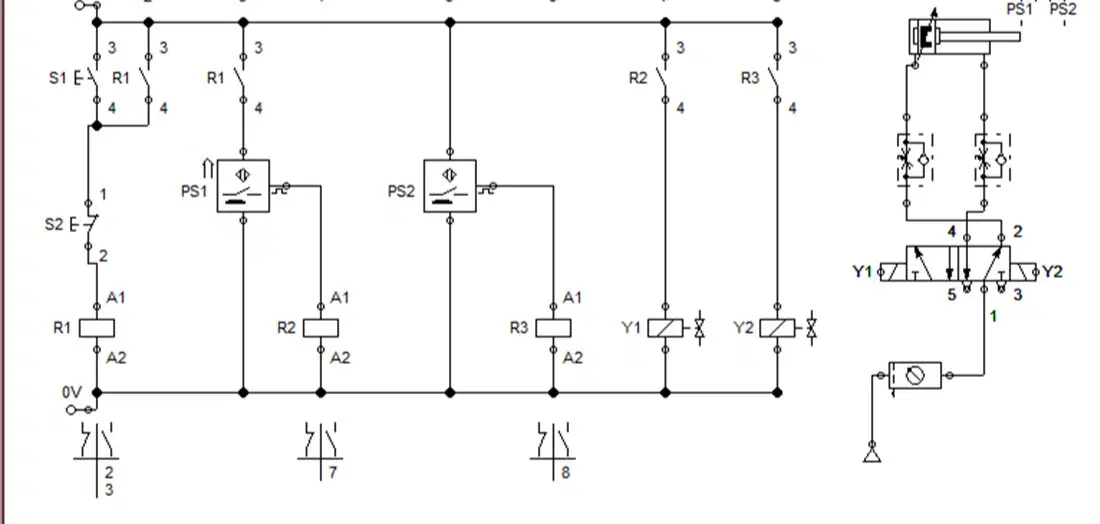

Pada gambar tersebut, jika S1 ditekan sesaat lalu dilepas maka …
Silinder akan maju, kemudian mundur
Silinder akan mundur, kemudian maju
Silinder akan maju dan terus di depan
Silinder akan mundur dan terus di belakang
Saat PS2 aktif, maka ...
Y1 aktif, silinder maju
Y2 Aktif, silinder maju
Y1 aktif, silinder mundur
Y2 aktif, silinder mundur
Pada gambar di samping, saat program mulai dijalankan dan belum ada tombol yang ditekan, kondisi lampu adalah ...
Y0 Off, Y1 Off, Y2 Off
Y0 Off, Y1 On, Y2 Off
Y0 Off, Y1 On, Y2 On
Y0 Off, Y1 Off, Y2 On
Sebuah Fungsi kontak digunakan pada pembacaan sensor pada sistem pintu garasi otomatis, untuk mendeteksi seluruh bagian kendaraan telah masuk. Fungsi kontak itu adalah …
NO
NC
PLS
PLF
1. Lampu Y1 dinyalakan dengan menekan tombol X20. Untuk mematikannya maka harus ditekan tombol …
X21
X22
X23
X24
Format penulisan Instruksi Timer dengan set poin 6,5 detik adalah...
T0 65
T0 K65
T0 K6.5
T0 6.5
Jika hitungan counter telah mencapai 10, maka kontak counter akan aktif sehingga Y6 menyala. untuk mematikan Y6 adalah dengan cara ...
Mematikan X0
Menambah kontak NC disamping kontak X0
Menambah kontak NC disamping kontak C0
memberi perintah Reset pada C0
