WorksheetsCÔNG NGHỆ CHK2 LỚP 8
Total questions: 60
Worksheet time: 30mins
Thiết bị nào dưới phù hợp với mạng điện trong nhà
bàn là điện 220V-1000W
quạt điện 110V-30W
bóng đèn 12V-3W
nồi cơm điện 110V-600W
thiết bị nào dưới đây không phù hợp với mạng điện trong nhà
bàn là điện 220V-1000W
phích cắm điện 250V-5A
công tắc điện 500V-10A
nồi cơm điện 110V-600W
cấu tạo của công tắc điện bao gồm
vỏ, cực động, dây chảy
vỏ, dây dẫn điện, hai cực
cực động và cực tĩnh, dây dẫn điện
vỏ, cực động và cực tĩnh
khẳng định nào dưới đây là sai về cấu tạo của công tắc điện
cực động và cực tĩnh được làm bằng đồng
cực động được lắp cố định vào đầu dây dẫn mạch điện
cực động được liên kết cơ-khí với núm đóng-cắt
cực tĩnh được lắp cố định vào đầu dây dẫn mạch điện
điền cụm từ thích hợp để được câu có nghĩa:
"Khi đóng công tắc, cực động ... cực tĩnh làm kín mạch."
tách
chạm
phá vỡ
thoát
điền cụm từ thích hợp để được một câu có nghĩa"
"Công tắc thường lắp trên dây pha, ... với tải, ... cầu chì"
nối tiếp, sau
song song, trước
nối tiếp, trước
song song, sau
trong các hình ảnh dưới đây, đâu là công tắc bật
trong các hình ảnh dưới đây, đâu là công tắc xoay
trên vỏ cầu dao có ghi 300V-20A
khẳng định nào dưới đây là đúng
điện áp định mức là 20A
điện áp định mức là 280A
điện áp định mức là 280V
điện áp định mức là 300V
trên vỏ cầu dao có ghi 300V-20A
khẳng định nào dưới đây là đúng
dòng điện định mức là 20A
dòng điện định mức là 280A
dòng điện định mức là 300V
dòng điện định mức là 280V
thiết bị nào dưới đây không sử dụng để bảo vệ mạng điện trong nhà
cầu chì
khóa K
cầu dao
aptomat
thiết bị nào dưới đây sử dụng để bảo vệ mạng điện trong nhà
công tắc
ổ điện
cầu chì
phích cắm
cấu tạo cầu chì bao gồm các bộ phận nào dưới đây
vỏ, dây chảy
vỏ, các cực, dây dẫn điện
vỏ, dây dẫn điện
vỏ, các cực, dây chảy
cho hình ảnh cấu tạo như hình bên
vị trí số 3 là bộ phận nào dưới đây?
các cực
dây dẫn điện
vỏ
dây chảy
khẳng định nào dưới đây là đúng khi nói về cấu tạo của cầu chì
vỏ cầu chì được làm bằng nhựa
các cực giữ dây chảy và dây dẫn được làm bằng sắt
các cực giữ dây chảy và dây dẫn được làm bằng chì
dây chảy được làm bằng sắt
số liệu kĩ thuật ghi trên vỏ cầu chì là
điện áp, công suất định mức
điện áp, dòng điện định mức
công suất định mức, dòng điện định mức
điện áp định mức và công suất định mức
bộ phận quan trọng nhất của cầu chì là
dây chảy
các cực
dây dẫn điện
vỏ
theo hình dạng, cầu chì có thể được phân thành loại nào dưới đây
cầu chì xoắn, cầu chì lỏng
cầu chì hộp, cầu chì ống
cầu chì hộp, cầu chì xoắn
cầu chì ống, cầu chì lỏng
khẳng định nào dưới đây là sai
dây chảy đứt khi dòng điện tăng lên quá cường độ định mức
cầu chì nổ giúp bảo vệ mạch điện cần bảo vệ
dây chảy mắc song song với mạch điện cần bảo vệ
dây chảy cầu chì có thể bị đứt
trong mạch điện, cầu chì được mắc vào dây pha và nằm ở vị trí
trước công tắc và ổ lấy điện
sau công tắc và ổ lấy điện
giữa công tắc và ổ lấy điện
tách biệt với công tắc và ổ lấy điện
dòng điện định mức của dây chảy có đường kính 0,4mm và làm bằng đồng là
12 A
14 A
16 A
21 A
dòng điện định mức của dây chảy có đường kính 0,5mm và làm bằng nhôm là
6 A
10 A
14 A
16 A
khẳng định nào dưới đây là đúng về dây chảy của cầu chì
dây chảy làm bằng đồng có dòng điện định mức nhỏ nhất
dây chảy có đường kính càng lớn thì có dòng điện định mức càng nhỏ
dây chảy làm bằng đồng có dòng điện định mức lớn nhất
dây chảy làm bằng nhôm có dòng điện định mức nhỏ hơn các loại dây chảy có cùng đường kính
tiêu chí lựa cho dây chảy cầu chì cho mạch điện là
trị số dòng điện định mức
đường kính dây chảy
chất liệu dây chảy
độ dài dây chảy
aptomat giúp bảo vệ mạch điện khi
ngắn mạch hoặc quá tải
ngắn mạch và quá tải
ngắn mạch
quá tải
các điện cực trong cầu chì có tác dụng
cách điện
nối, giữ dây chảy và dây dẫn điện
dẫn điện và bảo vệ mạch điện
cách điện và bảo vệ mạch điện
dây chảy trong cầu chì có tác dụng
cách điện
nối, giữ dây chảy và dây dẫn điện
dẫn điện và bảo vệ mạch điện
cách điện và bảo vệ mạch điện
sơ đồ điện không biểu diễn quy ước của
mạch điện
thiết bị điện
mạng điện
hệ thống điện
trong sơ đồ điện, các kí hiệu dùng để biểu thị
nguồn điện, dây dẫn điện, thiết bị điện và mạng điện
nguồn điện, mạch điện, thiết bị và đồ dùng điện
nguồn điện, dây dẫn điện, thiết bị điện và đồ dùng điện
nguồn điện, mạch điện, thiết bị và đồ dùng điện

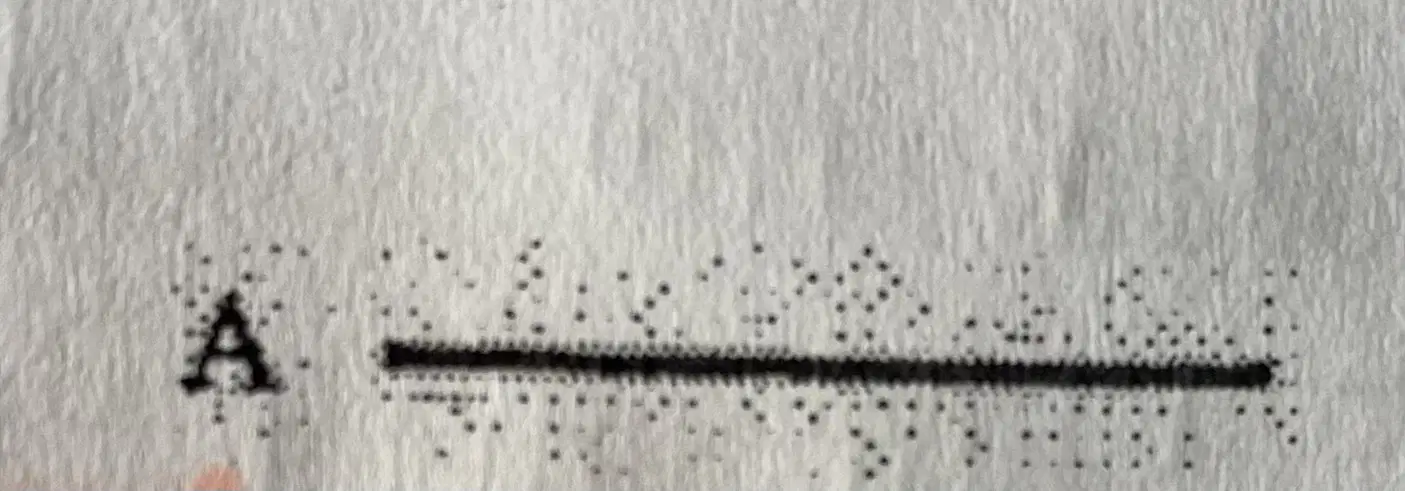

hình ảnh bên là kí hiệu của
cực dương
cực âm
dây trung tính
dây pha
hình ảnh bên là kí hiệu của
dòng điện xoay chiều
dòng điện một chiều
dây pha
dây trung tính

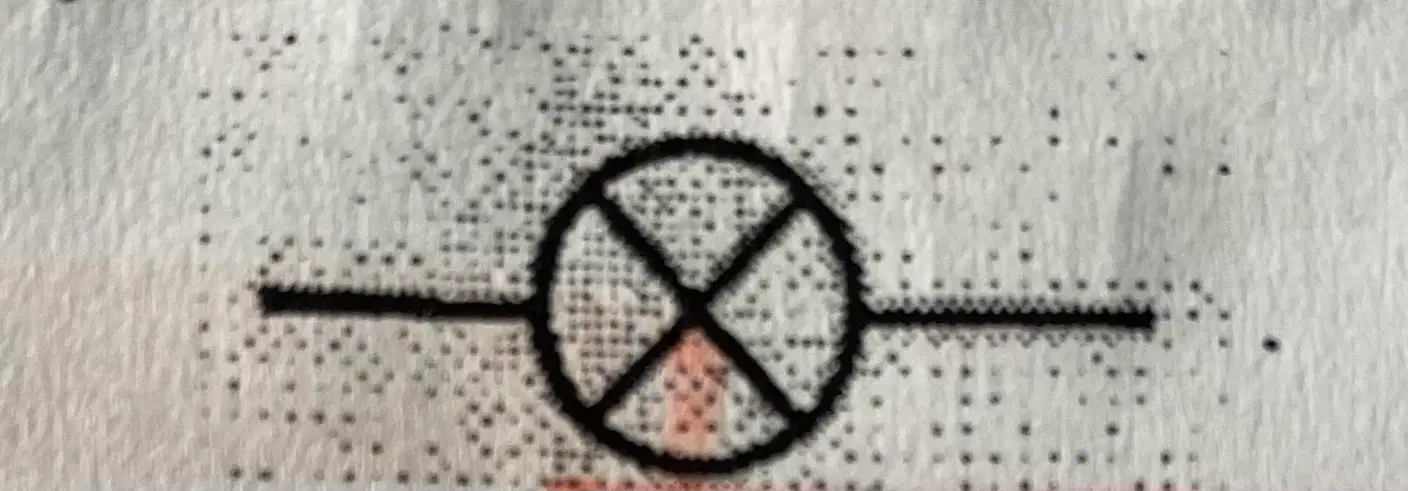

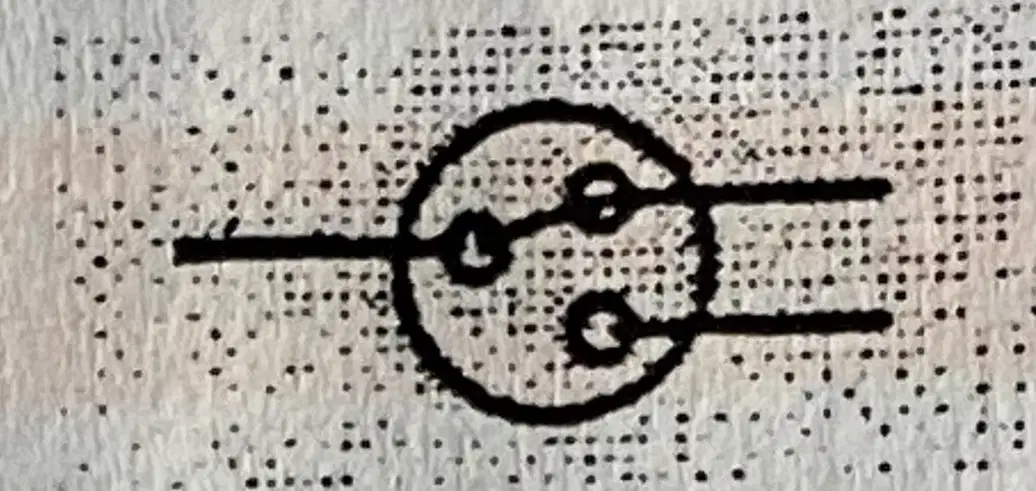

kí hiệu bên đây thuộc nhóm kí hiệu nào
nguồn điện
dây dẫn điện
thiết bị điện
đồ dùng điện

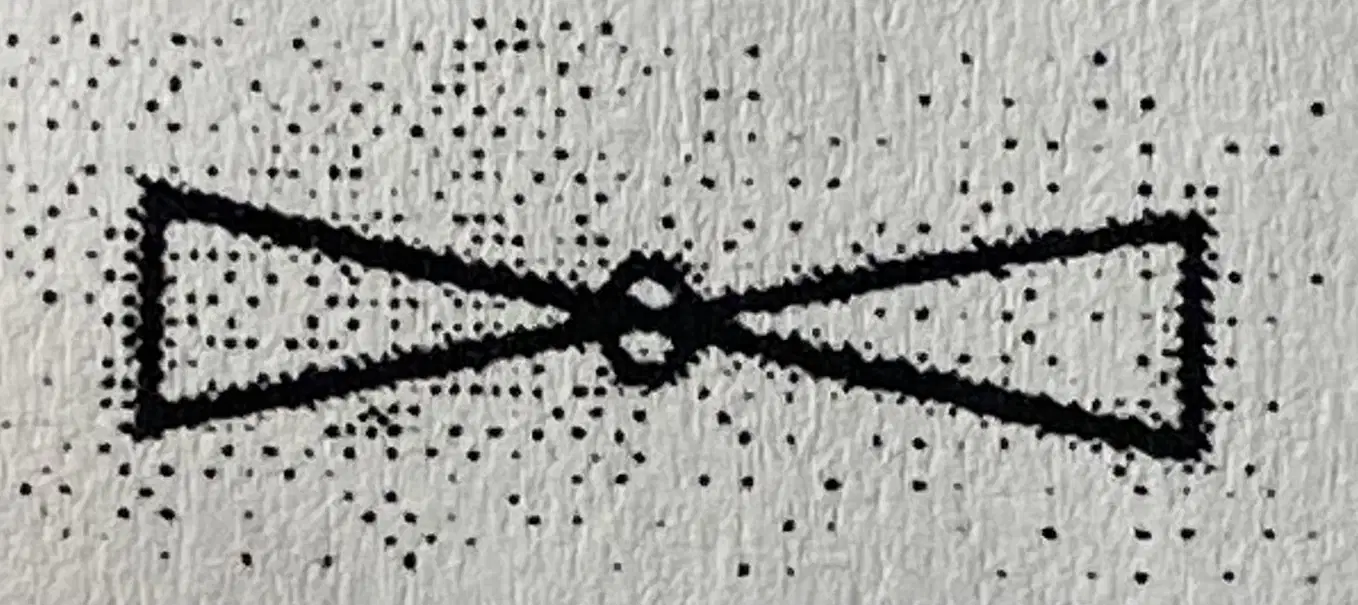

kí hiệu bên đây thuộc nhóm kí hiệu nào
nguồn điện
dây dẫn điện
thiết bị điện
đồ dùng điện

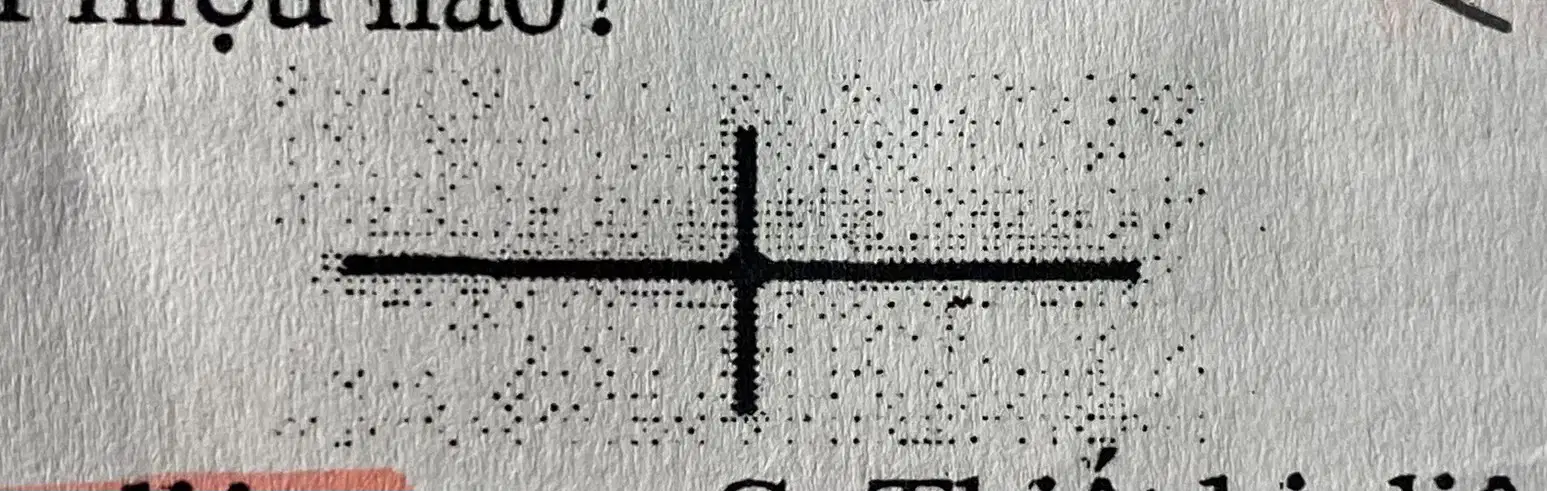

kí hiệu bên đây thuộc nhóm kí hiệu nào
nguồn điện
dây dẫn điện
thiết bị điện
đồ dùng điện

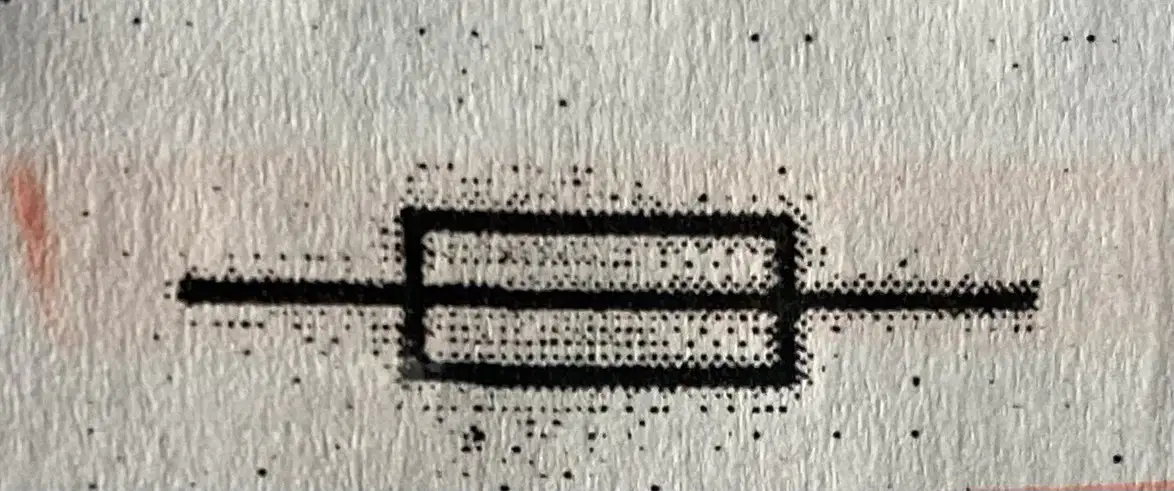

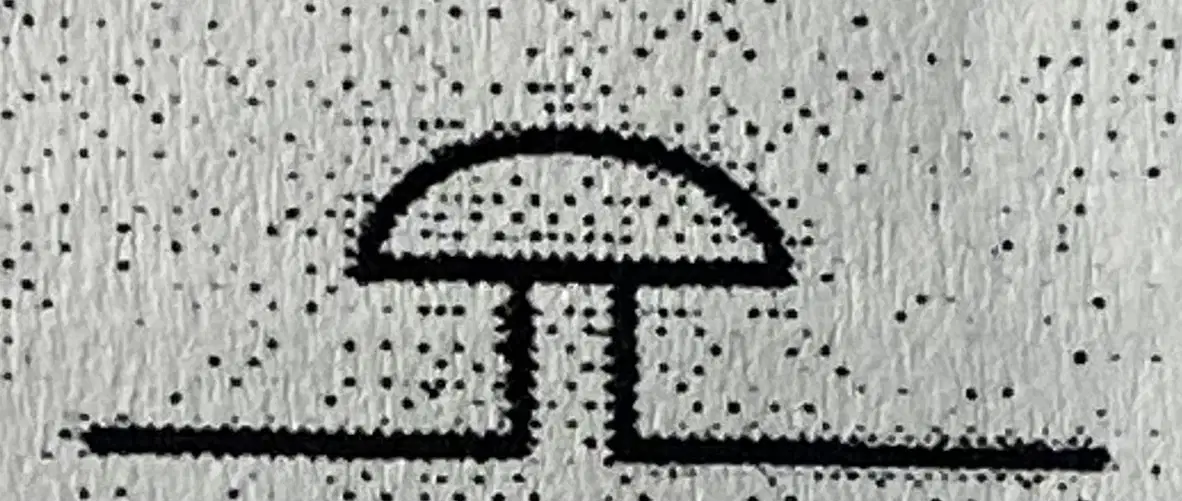

kí hiệu bên đây thuộc nhóm kí hiệu nào
nguồn điện
dây dẫn điện
thiết bị điện
đồ dùng điện

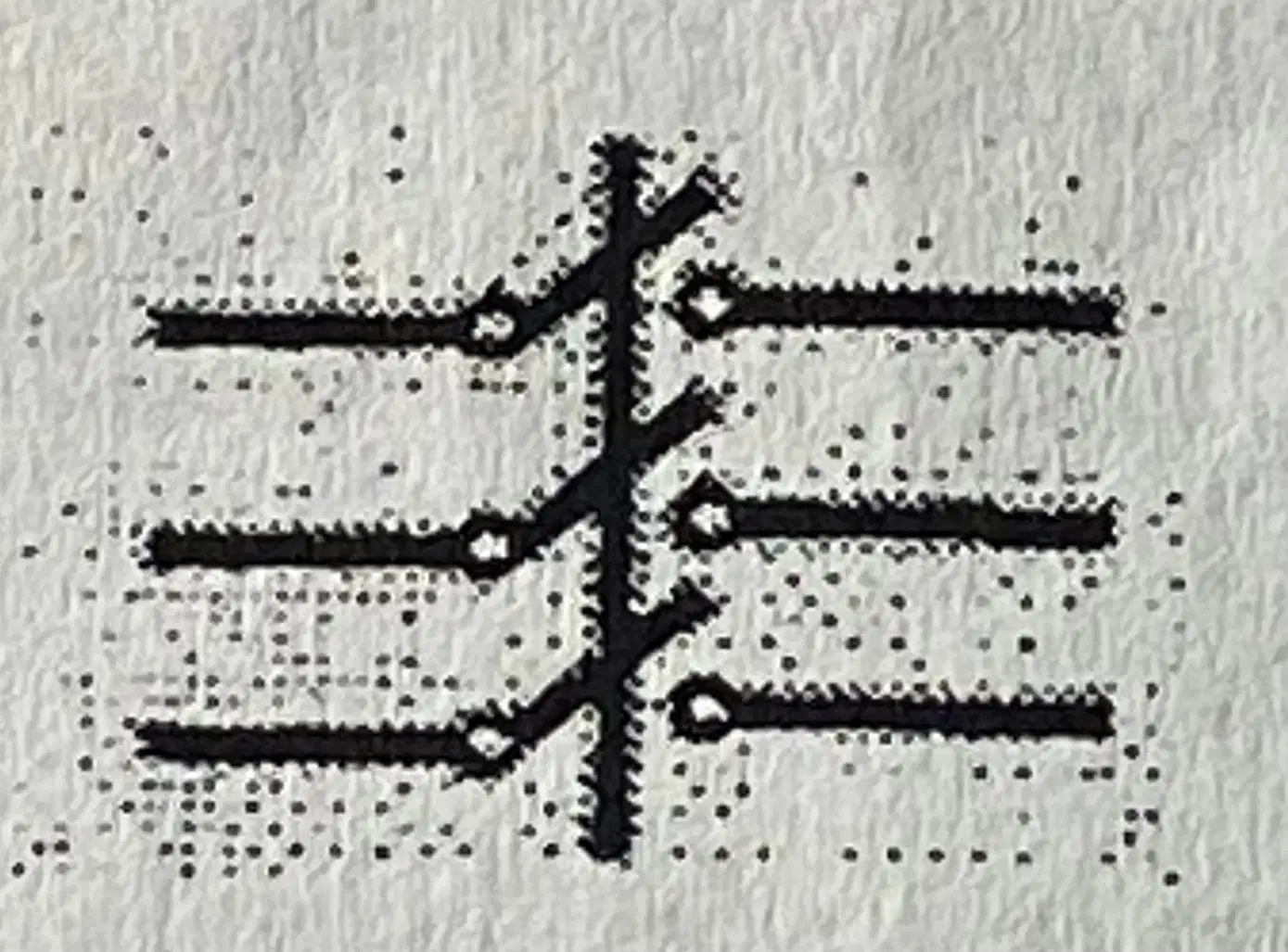

để thể hiện công tắc ba cực, ta sử dụng kí hiệu nào sau đây

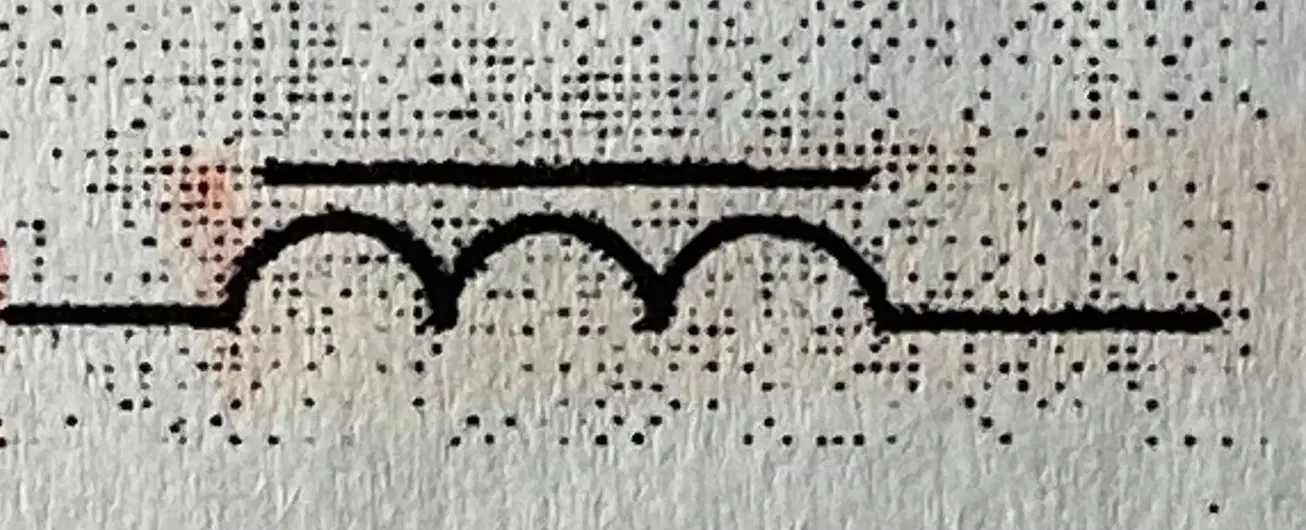

để thể hiện chấn lưu, ta sử dụng kí hiệu nào sau đây
khẳng định nào dưới đây là đúng về sơ đồ nguyên lí của mạch điện
không nêu lên mối quan hệ giữa các phần tử trong mạch điện
không thể hiện nguyên lí làm việc của các phần tử trong mạch điện
không thể hiện cách lắp đặt, sắp xếp các phần tử trong mạch điện
không sử dụng để xây dựng sơ đồ lắp đặt
cho sơ đồ nguyên lí như hình vẽ bên.
các kí hiệu sử dụng trong sơ đồ trên là
công tắc, cầu chì, dây pha, đèn huỳnh quang
công tắc, cầu chì, dây pha, dây trung tính, đèn huỳnh quang
công tắc, cầu chì, dây trung tính, đèn sợi đốt
công tắc, cầu chì, dây pha, dây trung tính, đèn sợi đốt
khẳng định nào dưới đây là sai về sơ đồ nguyên lí của mạch điện
dùng để nghiên cứu nguyên lí làm việc của các phần tử trong mạch điện
thể hiện mối quan hệ giữa các phần tử trong mạch điện
sử dụng để lắp đặt mạch điện
sử dụng để xây dựng sơ đồ lắp đặt
aptomat được sử dụng thay thế cho thiết bị nào dưới đây
khóa K
ổ điện
công tắc
cầu dao
cho sơ đồ nguyên lí như hình vẽ dưới đây.
các thiết bị điện sử dụng trong sơ đồ trên là
cầu chì, phích cắm, công tắc
cầu chì, ổ điện, công tắc
cầu chì, ổ điện, chấn lưu
cầu dao, ổ điện, công tắc
sơ đồ lắp đặt không được sử dụng để
nghiên cứu nguyên lí làm việc của mạch điện
dự trù vật liệu cho mạch điện
sơ đồ lắp đặt có đặc điểm nào dưới đây
nêu lên mối quan hệ giữa các phần tử trong mạch điện
thể hiện đối tượng quan tâm
chỉ rõ mối quan hệ giữa các bộ phận
biểu thị cách lắp đặt, vị trí của các phần tử
khẳng định nào dưới đây là đúng về sơ đồ lắp đặt
sơ đồ lắp đặt thường đơn giản, ít chi tiết
sơ đồ lắp đặt chỉ rõ mỗi quan hệ giữa các phần tử trong mạch điện
sơ đồ lắp đặt dùng để dự trù vật liệu, lắp đặt và sửa chữa mạch điện
sơ đồ lắp đặt thể hiện cách nguyên tắc hoạt động của mạch điện
khẳng định nào dưới đây là sai về sơ đồ lắp đặt
từ một sơ đồ nguyên lí chỉ vẽ được một sơ đồ lắp đặt
từ một sơ đồ nguyên lí có thể vẽ được nhiều sơ đồ lắp đặt
các sơ đồ lắp đặt khác nhau có thể có cùng sơ đồ nguyên lí
các sơ đồ lắp đặt khác nhau có thể có cùng số lượng vật liệu cần thiết
tiêu chí nào dưới đây không thể hiện công dụng của sơ đồ điện
thuận tiện
dễ hiểu
phức tạp
dễ sử dụng
tại sao cần sơ đồ điện trong thiết kế và lắp đặt mạch điện
thuận tiện, dễ dàng cho việc thể hiện
phân biệt các thiết bị điện
thể hiện các kí hiệu, quy ước của mạch điện
thể hiện tính phức tạp của mạch điện
sơ đồ nguyên lí dưới đây thể hiện điều gì
3 đèn sợi đốt mắc nối tiếp và song song với nguồn điện 220V
3 đèn sợi đốt mắc nối tiếp với nguôn điện 220V
3 đèn sợi đốt mắc song song với nguồn điện 220V
3 đèn sợi đốt mắc nối tiếp với nguồn điện 110V
khẳng định nào là đúng về sơ đồ nguyên lí dưới đây
dòng điện trong mạch là dòng điện một chiều
dòng điện trong mạch là dòng điện xoay chiều
dòng điện trong mạch có cường độ là 220V
dòng điện trong mạch là dòng điện cảm ứng
cho hình vẽ bên đây.
thao tác vẽ sơ đồ mạch điện ứng với hình trên là
vẽ đường dây nguồn
xác định vị trí bảng điện, bóng đèn
các định vị trí các thiết bị điện trên bảng điện
vẽ đường dây điện trong sơ đồ nguyên lí
cho hình vẽ bên đây.
khẳng định nào sau đây là đúng
dây nằm trên là dây trung tính
dây nằm trên là dây pha
dây nằm dưới là dây trung tính
hai dây điện mắc song song
cho hình vẽ bên đây
khẳng định nào sau đây là sai
mạch gồm 2 nhánh mắc song song
mạch gồm 2 nhánh mắc nối tiếp
mạch gồm 2 cầu chì
bóng đèn mắc nối tiếp với công tắc trong mạch
đâu là quy trình nối dây dẫn điện
bóc vỏ cách điện => làm sạch lõi => nối dây => kiểm tra mối nối => cách điện mối nối => hàn mối nối
bóc vỏ cách điện => làm sạch lõi => nối dây => kiểm tra mối nối => hàn mối nối => cách điện mối nối
bóc vỏ cách điện => làm sạch lõi => kiểm tra mối nối => cách điện mối nối => hàn mối nối => nối dây
bóc vỏ cách điện => kiểm tra mối nối => cách điện mối nối => hàn mối nối => làm sạch lõi => nối dây
mối nối dây dẫn điện cần có các yếu tố nào dưới đây
độ bền cơ học cao
dẫn điện tốt
đảm bảo kĩ thuật
độ bền cơ học cao, dẫn điện tốt, đảm bảo kĩ thuật
các loại mối nối sử dụng trong sơ đồ lắp đặt là
mối nối thẳng, mối nối nhánh
mối nối thẳng, mối nối nhánh, mối nối dùng phụ kiện
mối nối song song, mối nối dùng phụ kiện
mối nối song song, mối nối nhánh, mối nối dùng phụ kiện
cho mạch điện ở hình bên.
lỗi sai của mạch điện là
công tắc mở mà đèn sáng
cực dương, cực âm mắc ngược
A và V phải mắc nối tiếp nhau
chưa có công tắc
thiết kế mạch điện là công việc
thực hiện sau khi lắp đặt mạch điện
thực hiện trước khi lắp đặt mạch điện
không xác định được cần phần tử cân thiết cho mạch điện
dựa theo sơ đồ nguyên lí đã có
đưa ra phương án mạch điện là
vẽ sơ đồ nguyên lí
vẽ sơ đồ lắp đặt
vẽ sơ đồ nguyên lí hoặc sơ đồ lắp đặt
vẽ sơ đồ nguyên lí và sơ đồ lắp đặt
bước thứ 3 khi thiết kế mạch điện là
xác định mục tiêu của mạch điện
chọn thiết bị và đồ dùng điện thích hợp
đưa ra các phương án thiết kế
lắp thử và kiểm tra mạch
