Dalam sebuah kendaraan (mobil) terdapat beberapa system seperti dibawah ini, system yang berfungsi untuk memberikan putaran awal bagi engine agar dapat menjalankan siklus kerjanya dalah ….
sistem pengapian
sistem pengisian
sistem pemindah tenaga
sistem penerangan
sistem starter

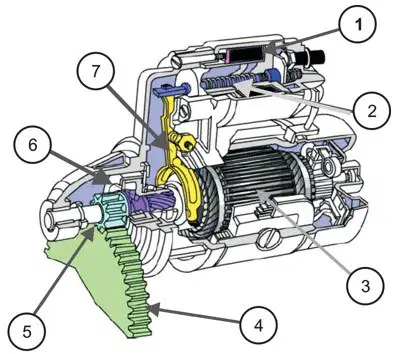

Berdasarkan gambar di samping, urutan komponen motor starter tipe bendik/ konvensional yang ditunjukkan oleh nomor 3, 5, 6 & 7 adalah ....
aarmature, pinion gear, clutch starter & shift/drive lever
brush, clutch starter, pinion gear & shift/drive lever
clutch starter, armature, pinion gear & shift/drive lever
pinion gear, armature, clutch starter & shift/drive lever
shift/drive lever, pinion gear, clutch starter & armature
Pada bagian magnetic switch/ switch starter terdapat terminal yang dihubungkan dengan Baterai (+) dengan ciri kabel besar adalah ....
Terminal 30
Terminal 50
Terminal 86
Terminal 85
Terminal C
Komponen yang ditunjukan oleh nomor 5 berfungsi untuk ….
memutarkan armature
mendorong clucth starter agar pinion gear bergerak maju/ keluar
membangkitkan kemagnetan pada armature
menarik plunger agar menghubungkan T.30 dengan T.C
memutarkan ring gear/flywheel
Pada bagian magnetic switch/ switch starter yang berfungsi untuk menarik plunger agar pinion gear terdorong keluar dan terminal 30 dengan C terhubung adalah ....
armature coil
field coil
hold in coil
ignition coil
pull in coil
Yang merupakan jenis-jenis motor stater adalah ....
motor starter tipe konvensional, rotary, planetary
motor starter tipe konvensional, reduksi, planetary
motor starter tipe reduksi, konvensional, rotary
motor starter tipe planetary, induksi, konvensional
motor starter tipe konvensional, induksi, planetary

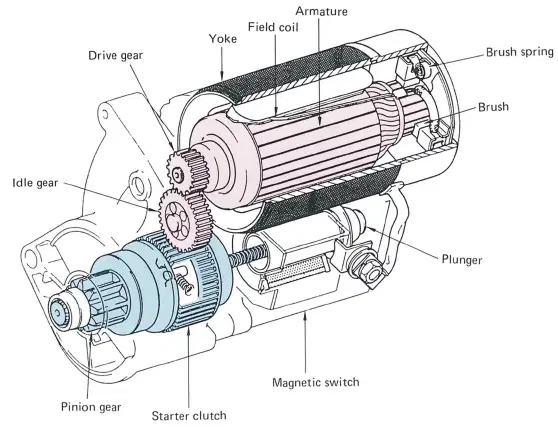

Pada motor starter tipe reduksi terdapat komponen roda gigi ekstra yang berfungsi untuk ....
menyesuaikan momen putar motor
memperbesar momen putar motor
mempercepat momen putar motor
memperlambat momen putar motor
memperkecil momen putar motor
Makin besar arus yang digunakan oleh motor starter, maka ....
makin lambat momen puntirnya
makin kecil momen puntirnya
makin besar momen puntirnya
makin cepat momen puntirnya
makin besar gaya puntirnya
Salah satu komponen motor starter tipe konvensional yang mempunyai fungsi untuk menghantarkan arus dari field coil ke armature adalah ....
armature
starter clutch
drive lever
brush
field coil
Berikut adalah yang tidak termasuk bagian dari armature adalah ….
armature coil
armature core
armature shaft
armature yoke
commutator
Karakteristik motor stater, makin besar arus yang dipergunakan motor maka ….
makin kecil torsi yang dibangkitkan
makin besar torsi yang dibangkitkan
makin kecil gaya elektromotive yang dibangkitkan
makin besar gaya elektromotive yang dibangkitkan
makin besar medan magnet yang dibangkitkan
Pilih pernyataan di bawah ini yang paling tepat ….
motor starter pada mobil menggunakan energi listrik DC
motor starter pada mobil menggunakan listrik AC
motor starter pada mobil menggunakan energi mekanik
starter mobil menggunakan listrik AC dan DC
starter mobil menggunakan energi mekanis dan thermis
Berikut ini adalah komponen yang tidak termasuk bagian dari penghasil putaran adalah ….
armature & brush
field coil
over running clutch
solenoid starter
yoke & pole core
Bagian yang mempertahankan plunyer pada magnetic switch (solenoid) motor stater tetap menghubungkan terminal 30 dengan terminal C sesaat setelah pinion gear berkaitan penuh adalah ….
Primary coil
Secondary coil
Pull-in coil
Hold-in coil
Field coil
Bagian yang menggerakkan plunyer pada magnetic switch motor stater untuk menghubungkan terminal 30 dengan terminal C sesaat setelah kunci kontak “ON” adalah ….
Primary coil
Secondary coil
Pull-in coil
Hold-in coil
Field coil
Fungsi pinion gear pada system starter adalah untuk ....
merubah energy listik menjadi gerak putar
menghubungkan motor dengan flywheel
mengaktifkan solenoid starter
merubah energy listrik menjadi gaya magnet
sumber energy listrik
Bahan utama brush pada motor starter adalah ….
Besi
Tembaga dan karbon
Kuningan
Aluminium
Kawat
Fungsi utama dari kopling starter adalah ….
Untuk memutus dan menghubungkan antara pinion dan roda gila
Memperkuat putaran starter
Mereduksi putaran starter
Sebagai pengaman saat motor sudah hidup
Menghubungkan putaran stater ke engine
Apabila kunci kontak posisi off, seharusnya plunger pada magnetic switch kembali keposisi semula dengan gerakan ....
pelan dan halus
cepat dan halus
sedang dan halus
sesuai dengan dayanya
tergantung putaran mesin
Yang bukan termasuk penyebab motor starter tidak bisa berputar lembut dan kuat adalah ....
Baterai lemah
Kumparan medan terjadi kebocoran dengan bodi
Kabel penghubung kurang kuat
Sikat sudah aus
Terjadi kesalahan dalam penyambungan terminal
Berikut ini yang bukan termasuk pengetesan yang dilakukan pada motor starter adalah ....
Tes tanpa beban
Pull in test
Hold in test
Tes kebocoran dioda
Pengukuran celah pinion

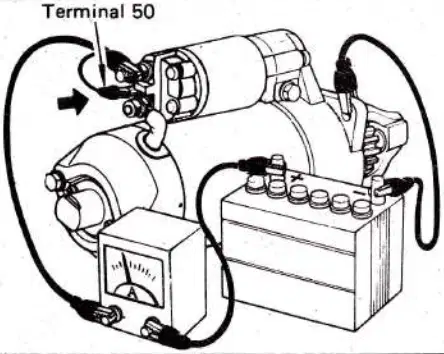

Gambar pemeriksaan motor starter di samping adalah jenis pemeriksaan ....
pull in coil
hold in coil
kembalinya plunger atau gigi pinion
pengetesan tanpa beban
celah pinioin
Aliran listrik dari baterai yang menuju armature melewati ….
IG SW – Terminal 50 – Pull in Coil – Field Coil – Brush – Commutator
IG SW – Terminal 50 – Pull in Coil – Hold in Coil – Ground
Terminal 30 – Contact Plate - Terminal 50 – Pull in Coil – Field Coil – Brush – Commutator
Terminal 30 – Contact Plate - Terminal C – Field Coil – Brush – Commutator
Terminal 30 – Contact Plate - Pull in Coil – Hold in Coil – Ground
Motor stater tidak mau berhenti berputar padahal kunci kontak sudah di posisikan pada “IG”, hal ini disebabkan oleh ….
Hold in coil solenoid putus
Pull in coil selonoid putus
Plat kontak solenoid lengket
Roda gigi motor stater aus
Terminal 50 berhubungan dengan ground
Pada saat mesin distart, motor starter berputar lambat, sehingga mesin tidak bisa hidup, bagian-bagian yang harus diperiksa seperti dibawah ini kecuali ….
Sikat atau brush motor starter
Rangkaian kelistrikan motor starter
Tegangan baterai
Tekanan air baterai tidak maksimal
Hubungan ke masa kurang baik
Pada gambar disamping, simbol fuse dan ground ditunjukan pada nomor ....
1 dan 6
2 dan 3
3 dan 4
3 dan 5
3 dan 6
Perhatikan gambar di atas, komponen lampu CHG (Charger) pada sistem pengisian, ditunjukan pada nomor ....
1
2
3
4
1 & 3
Berikut ini adalah bukan dari komponen sistem pengisian, kecuali ….
Baterai
Alternator
Fuse
Ignition Coil
Regulator
Pada gambar disamping komponen baterai, regulator dan lampu CHG, secara urut ditunjukan pada nomor ....
1 – 2 – 3
8 – 1 – 2
1 – 4 – 8
8 – 4 – 3
8 – 4 – 2
Pada gambar tersebut komponen yang berfungsi untuk mengatur besarnya output tegangan pengisian yang akan disimpan ke baterai, ditunjukan dengan nomor ....
1
2
3
4
5
Pada saat kunci kontak posisi On, mesin mati lampu kontrol CHG pada meter kombinasi seharusnya kondisi ….
Mati
Hidup
Redup
Mati lalu hidup
Hidup lalu mati
Yang ditunjuk pada gambar tersebut adalah ....
Alternator
Rectifier
Arus 3 phase
Sikat alternator
Slip ring
Yang bukan bagian dari alternator adalah ….
Field Coil
Slip ring
Rotor
Diode
Komutator

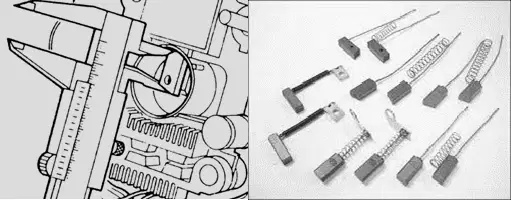

Gambar tersebut menunjukan pemeriksaan/pengukuran pada komponen .… menggunakan .…
Diameter lubang, jangka sorong
Besar lubang, jangka sorong
Panjang sikat, jangka sorong
Panjang sikat, micrometer
Diameter lubang, micrometer
Pengisian baterai terlalu tinggi ( over charger) diakibatkan oleh ….
Belt altenator kendor
Masa atau ground regulator kurang kontak
Diode rusak
Tahanan kumparan alternator terlalu besar
Regulator sistem pengisian bermasalah
