WorksheetsSprawdzian fotowoltanika
Total questions: 30
Worksheet time: 22mins
Napięcie Vstart dla falownika oznacza...?
falownik włączy się od razu z mocą max
falownik włączy się i zacznie szukać MPP, generuje energię ale nie z mocą max
falownik nie włączy się w ogóle
falownik włączy się ale nie będzie generował żadnego prądu
Napięcie Vnom oznacza, że falownik pracuje...?
po za skalą napięcia i może ulec uszkodzeniu
min mocą i najmniejszą sprawnością
z max mocą i największą sprawnością
w połowie swoich możliwości
Czy możliwa jest praca falownika po przekroczeniu punktu VMPPT-max i co się w tedy dzieje?
po przekroczeniu tego punktu praca falownika jest niemożliwa
po przekroczeniu tego punktu falownik eksploduje
po przekroczeniu tego punktu praca falownika jest możliwa aż do granicy Vmax po czym jego moc jest gwałtownie redukowana w celu jego ochrony
po przekroczeniu tego punktu praca falownika jest możliwa ale moc = 0
Stosunek ilości energii otrzymanej z układu do ilości energii, którą dostarczyliśmy do układu nazywamy...?
Sprawnością urządzenia
Super pracą
Pracą idealną urządzenia
Zużyciem części urządzenia
Optymalizatory mocy to urządzenia...?
montowane przy module lub w jego puszcze łączeniowej w celu niedopasowania prądowo napięciowego w stringu
montowane zawsze w rozdzielni łączeniowej instalacji PV w celu zabezpieczenia przed nadmiernym napięciem w stringu
montowane zawsze w rozdzielni łączeniowej instalacji PV w celu zabezpieczenia przed nadmiernym prądem w stringu
montowane zaraz przy liczniku energii w budynku w celu zmniejszenia zużycia prądu
Stosowanie optymalizatora zapewnia...?
możliwość łączenia kilku różnych stringów do jednego MPPT falownika
ograniczenie niedopasowania prądowo-napięciowego
ograniczenie skutków zacienienia modułów PV
zwiększenie mocy i sprawności instalacji PV
wszystkie odpowiedzi są poprawne
Ile wynosi średnia moc promieniowania dla Polski w okresie lata w słoneczny dzień?
10 W/m2
100 W/m2
1000 W/m2
10000 W/m2
Który symbol oznacza prostownik?
Czym jest warstwa EVA (Ethylene-ninyl acatate)?
warstwa na panelu fotowoltaicznym służąca do pochłaniania promieniowania słonecznego
warstwa antyrefleksyjna
folią ochronną
przeźroczysta warstwa mająca na celu izolowanie połączonych ogniw
Parametr STC oznacza
Super Test Current
Standard Test Conditions
Stop Temperature Cell
Setup Temperature Conditions
Punkt MPP na charakterystyce modułu fotowoltaicznego, to punkt dla którego:
moduł osiąga moc maksymalną
moduł osiąga mon minimalną
napięcie osiąga wartość maksymalną
prąd osiąga wartość maksymalną
Nasłonecznienie... zaznacz odpowiednio.
chwilowa wartość gęstości mocy promieniowania słonecznego padającego w ciągu jednej sekundy na powierzchnię jednego m², prostopadłą do kierunku promieniowania
najczęściej wyrażane jest w kWh/m² na rok
sumę natężenia promieniowania słonecznego padającego na powierzchnię metra kwadratowego w ciągu roku
dla Polski zawiera się w przedziale od 1050 – 1150 kWh/m²/rok
Natężenie promieniowania słonecznego... zaznacz odpowiednio
chwilowa wartość gęstości mocy promieniowania słonecznego padającego w ciągu jednej sekundy na powierzchnię jednego m², prostopadłą do kierunku promieniowania.
wartość ta podawana jest zazwyczaj w [W/m²] lub [kW/m²]
suma natężenia promieniowania słonecznego w danym czasie i na danej powierzchni w czasie godziny, dnia, roku na powierzchni 1m²
do granicy atmosfery ziemi dociera ze słońca w sposób ciągły strumień energii o mocy 1366 [W/m²] i jest to tak zwana stała słoneczna
Usłonecznienie jest to... zaznacz odpowiednio
suma natężenia promieniowania słonecznego w danym czasie i na danej powierzchni np. suma natężenia promieniowania słonecznego w czasie godziny, dnia, roku na powierzchni 1m²
liczba godzin słonecznych, czas podany w godzinach, podczas którego na powierzchnię Ziemi padają bezpośrednio promienie słoneczne
w Polsce średnia wieloletnia wartość usłonecznienia, jest największa dla Kołobrzegu i wynosi 1624 h/rok, odpowiednio dla Warszawy jest to 1579 h/rok, zaś dla Zakopanego 1467 h/rok
parametr opisujący głównie warunki pogodowe a nie zasoby energii słonecznej
Oznaczenie "Wp" dotyczy...
maksymalnego napięcia występującego na module PV
maksymalnej mocy występującej na module PV w warunkach STC.
maksymalnej mocy występującej na module PV w warunkach rzeczywistych w każdej sytuacji.
nie ma takiego oznaczenia jak Wp
Jakimi przetwornikami są elementy PV wykorzystujące zjawisko fotowoltaiczne?
AC/DC
DC/AC
impulsowymi
generacyjnymi
Jaka jest ilość godzin nasłonecznienia w roku w Poslce?
1000
800
1600
2000
Parametr "Voc" oznacza...
prąd zwarcia obwodu otwartego modułu PV
prąd obwodu otwartego modułu PV
napięcie w punkcie zwarcia modułu PV
napięcie obwodu otwartego modułu PV
Określenie MPPT w instalacjach PV, oznacza...? zaznacz prawidłowo
moduł potencjalnego portu testującego w falowniku
moduł śledzenia mocy maksymalnej
multi punkt pracy trasera
teoretyczny punkt pracy multi ogniwa PV
"Element wyposażenia, każdego falownika którego zadaniem jest takie obciążanie połączonych modułów PV, aby generowały możliwie największą moc czyli pracowały w punkcie mocy maksymalnej..." Mowa tutaj o...? zaznacz odpowiednio
Maximum Plant PV of Terrain - MPPT
Minimum Power Point Tracking - MPPT
Maximum Power Point Tracking -MPPT
Maximum PV Power of Transistors - MPPT

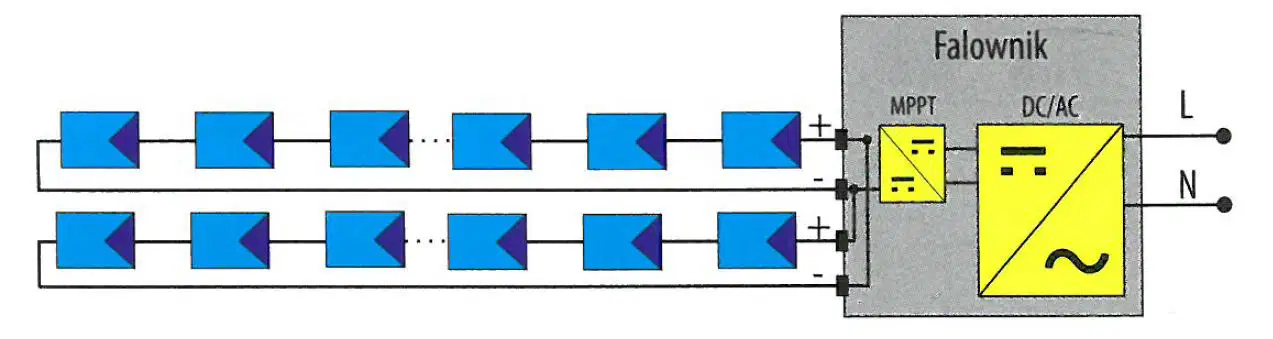

W przypadku zastosowania falownika z jednym układem MPPT - jeśli ma 2 niezależne wejścia (konektory MC4 dla kolejnych stringów) oba łańcuchy będą widziane przez falownik jako... ? oznacz prawidłowo
jeden łańcuch ale 2 niezależne układy MPPT
trzy - układy w tym 2 niezależne łańcuchy
dwa - niezależne łańcuchy i 2 układy MPPT
jeden łańcuch i 1 układ MPPT
Gdy występuje sytuacja, że jest jeden MPPT oraz 1 string a w nim 10 modułów PV - 1 z nich jest zacieniony to będzie to miało wpływ na...? oznacz prawidłowo
pracę całej instalacji PV
pracę tylko zacienionego ogniwa PV
pracę tylko tego modułu PV z zacienionym ogniwem
pracę tylko pierwszego i ostatniego modułu PV w stringu
W takim układzie falownika z 2 układami MPPT i 2 stringami PV nie jest wymagane... ? oznacz prawidłowo
ustawienie modułów PV pod tym samym kątem
połączenie 2 jednakowo długich stringów PV
zorientowane modułów PV w tym samym kierunku
stosowanie wszystkich modułów PV tej samej mocy od jednego producenta
Co się stanie w falowniku po przekroczeniu wartości VMPPT max ...? oznacz prawidłowo
dochodzi do trwałego uszkodzenia falownika
dalsza praca falownika jest niemożliwa nawet jeśli nie przekraczamy Vmax tego urządzenia
praca falownika będzie możliwa aż do napięcia maksymalnego przy czym jego moc będzie szybko redukowana w celu ochrony układu elektroniki
nic - falownik pracuje bez zmian
Aby inst. PV pracowała z max wydajnością instalator musi tak zaprojektować łańcuch Pv aby Vnom w stringu było możliwie blisko...? oznacz prawidłowo
VMPPT min falownika
Vnom falownika
Vmax falownika
Vstart falownika
Cechy charakterystyczne micro inverter PV to...? oznacz prawidłowo
jest małych rozmiarów ale ma wbudowany transformator separujący DC/AC
jest małych rozmiarów wyłącznie w budowie elektronicznej o mocy nie większej niż 2,2 kW
montaż w specjalnie przystosowanym suchym, ciemnym i chłodnym miejscu
możliwość podłączenia nawet do 12 modułów PV do jednego falownika
możliwość montażu bezpośrednio pod modułem możemy łączyć kilka micro falowników w 1 instalacji zwiększając jej moc
Główną cechą falowników sieciowych z magazynem energii oraz falowników hybrydowych jest...? oznacz prawidłowo
bezpieczeństwo - w przypadku zaniku zasilania z sieci publicznej - natychmiast przerywają pracę
wyłącznie możliwość niezależnego zasilania
jak największa ilość energii wprowadzanej do sieci
zwiększenie udziału konsumpcji energii na potrzeby własne budynku i ograniczenie eksportu do sieci publicznej
Falownik hybrydowy charakteryzuje się... wybierz poprawne
synchronizuje się z siecią publiczną
pracuje w systemie wyspowym
posiada układ kontrolny i rozłączający inst. wew. od sieci
muszą być wyposażone w akumulator
współpracuje wyłącznie z siecią publiczną ale ma akumulator
Cechy charakterystyczne micro inverter PV to...? oznacz prawidłowo
jest małych rozmiarów ale ma wbudowany transformator separujący DC/AC
jest małych rozmiarów wyłącznie w budowie elektronicznej o mocy nie większej niż 2,2 kW
montaż w specjalnie przystosowanym suchym, ciemnym i chłodnym miejscu
możliwość podłączenia nawet do 12 modułów PV do jednego falownika
możliwość montażu bezpośrednio pod modułem możemy łączyć kilka micro falowników w 1 instalacji zwiększając jej moc
Przedstawiony schemat opisuje koncepcję instalacji PV z wykorzystaniem falowników...? wskaż poprawne
szeregowych
mikro falowników
hybrydowych z bezpośrednimi akumulatorami
centralny z magazynem energii
