PAT/UKK Listrik Otomotif Kelas XI TA 2022/2023

Total questions: 40

Worksheet time: 1hrs 20mins

Name
Class
Date
1.

Terminal mana yang selalu berhubungan dengan pull-in coil …..

a)

15 dan 50

b)

50 dan C

c)

50 dan 30

d)

30 dan 15

e)

 30 saja

2.

Pada gambar di bawah, komponen yang berfungsi untuk membangkitkan medan magnet ditunjukkan nomor …..

a)

2

b)

3

c)

4

d)

5

e)

6

3.

Bagian yang mempertahankan plunyer pada magnetic switch (solenoid) motor stater tetap menghubungkan terminal 30 dengan terminal C sesaat setelah pinion gear berkaitan penuh adalah …..

a)

primary coil

b)

secondary coil

c)

pull-in coil

d)

 hold-in coil

e)

field coil

4.

Bagian yang menggerakkan plunyer pada magnetic switch motor stater untuk menghubungkan terminal 30 dengan terminal C sesaat setelah kunci kontak “ON” adalah …..

a)

primary coil

b)

secondary coil

c)

pull-in coil

d)

hold-in coil

e)

 field coil

5.

Karakteristik motor stater, makin besar arus yang dipergunakan motor maka…….

a)

Makin kecil torsi yang dibangkitkan

b)

Makin besar torsi yang dibangkitkan

c)

Makin kecil gaya elektromotive yang dibangkitkan

d)

Makin besar gaya elektromotive yang dibangkitkan

e)

Makin besar medan magnet yang dibangkitkan

6.

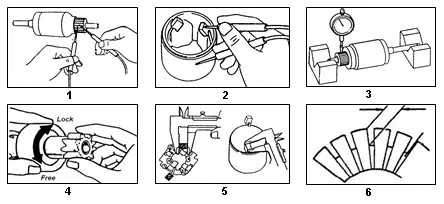

Dari gambar tersebut, gambar 3 - 4 - 6 merupakan prosedur pemeriksaan ....

a)

Open circuit segmen, field coil grounding, run out commutator

b)

Field coil grounding, run out commutator, open circuit segmen

c)

Run out commutator, open circuit segmen, field coil grounding

d)

Run out commutator, undercut segmen, overrunning clutch

e)

Run out commutator, overrunning clutch, undercut segmen

7.

Di bawah ini yang bukan merupakan komponen dari motor stater adalah …..

a)

magnetic switch

b)

stater clutch

c)

commutator

d)

stator

e)

field coil b

8.

Untuk merubah energi listrik menjadi energi mekanik dalam bentuk gerak putar dalam motor stater adalah …..

a)

armature

b)

field coil

c)

brush

d)

drive lever

e)

brush holder

9.

Mekanisme gambar di bawah pada motor stater merupakan …..

a)

overrunning clutch

b)

pull-in coil

c)

hold-in coil

d)

armature brake

e)

magnetic switch

10.

Pemeriksaan gambar di bawah merupakan prosedur pemeriksaan …..

a)

pemeriksaan sirkuit terbuka field coil

b)

pemeriksaan field coil dengan massa

c)

pemeriksaan commutator dengan massa

d)

pemeriksaan sirkuit terbuka commutator

e)

pemeriksaan sikat karbon

11.

Fungsi dari kumparan field coil pada pole and yoke yang terdapat pada motor starter adalah.....

a)

Memutarkan motor starter agar dapat bekerja

b)

Menghubungkan terminal 30 dan C melalui plunyer

c)

Meghubungkan arus yang menuju ke massa

d)

Menghambat arus listrik yang menuju armature coil

e)

Menghasilkan kemagnetan pada rumah motor starter

12.

Unruk pengaman armature coil bilamana fly wheel cenderung memutarkan pinion gear, maka pada motor stater dilengkapi dengan …..

a)

magnetic switch

b)

stater clutch

c)

commutator

d)

stator

e)

field coil

13.

Test kemampuan motor stater di bawah merupakan tes kemampuan …..

a)

pull-in coil

b)

hold-in coil

c)

kembalinya pinion

d)

tertahannya pinion

e)

tanpa beban

14.

Test kemampuan PC pada motor stater adalah untuk mengetahui …..

a)

pinion gear tertarik ke dalam

b)

pinion gear tertahan di luar

c)

pinion gear bergerak keluar

d)

pinion gear tetap di dalam

e)

pinion gear bergerak keluar masuk

15.

Nomor 1 – 3 – 5 – 9 – 10 adalah …..

a)

drive lever – pinion gear – yoke – brush – stater clutch

b)

drive lever – pinion gear – armature – brush – stater clutch

c)

drive lever – pinion gear – armature – brush – magnetic switch

d)

drive lever – pinion gear – armature – field coil – magnetic switch

e)

drive lever – pinion gear – armature – field coil – magnetic switch

16.

Fungsi alternator adalah …..

a)

untuk merubah energi listrik menjadi energi mekanik

b)

untuk merubah energi mekanik menjadi energi listrik

c)

untuk merubah energi kalor menjadi energy listrik

d)

untuk merubah energi listrik menjadi energi kalor

e)

untuk merubah energi kalor menjadi energi mekanik

17.

Kekuatan elektromotif AC (AC electromotive force) dalam stator coil  dirubah menjadi DC oleh …..

a)

rotor coil

b)

voltage regulator

c)

  voltage relay

d)

brush

e)

rectifier

18.

Pada alternator yang menghasilkan arus listrik bolak-balik adalah …..

a)

rotor coil

b)

regulator

c)

rectifier

d)

stator coil

e)

pulley

19.

Untuk mematikan tanda dari lampu pengisian secara otomatis apabila alternator sudah menghasilkan arus listrik merupakan fungsi dari …..

a)

rotor coil

b)

voltage regulator

c)

voltage relay

d)

brush

e)

rectifier

20.

Di bawah ini yang bukan merupakan bagian dari alternator adalah …..

a)

rotor coil

b)

brush

c)

primary coil

d)

rectifier

e)

stator coil

21.

Prinsip dari alternator adalah …..

a)

mereduksi arus dengan cara memutarkan kumparan di dalam medan magnet

b)

membangkitkan arus dengan cara memutarkan kumparan di dalam medan magnet

c)

membangkitkan aliran arus yang bertegangan tinggi secara mutual induction

d)

mereduksi arus dengan cara memutarkan magnet listrik di dalam kumparan

e)

membangkitkan arus dengan cara memutarkan magnet listrik di dalam kumparan

22.

Pengaturan output alternator dilakukan oleh …..

a)

voltage regulator dan relay

b)

voltage regulator

c)

voltage relay

d)

rectifier

e)

voltage relay dan rotor coil

23.

Selain menyearahkan arus bolak-balik, rectifier pada alternator juga berfungsi …..

a)

membangkitkan medan magnet

b)

menghasilkan arus listrik

c)

mencegah arus balik dari batere ke alternator

d)

menghasilkan arus listrik

e)

menyalurkan arus listrik ke dalam kumparan

24.

Yang bukan merupakan terminal pada regulator adalah …..

a)

IG

b)

N

c)

F

d)

L

e)

C

25.

Gambar di bawah merupakan prosedur pemeriksaan …..

a)

rotor coil grounding

b)

stator coil grounding

c)

hubungan sirkuit terbuka rotor

d)

hubungan sirkuit terbuka stator

e)

hubungan slip ring rotor

26.

Komponen yang berfungsi untuk mengatur besar arus listrik yang masuk ke dalam rotor coil sehingga tegangan yang dihasilkan alternator tetap konstan sesuai harga yang telah ditentukan walaupun putarannya berubah-ubah ditunjukkan pada nomor …..

a)

1

b)

2

c)

3

d)

4

e)

5

27.

Nomor 4 – 6 – 2 – 1 pada regulator adalah terminal …..

a)

 B – E – IG – L

b)

B – E – L – IG

c)

N – F – IG – L

d)

N – F – L – IG

e)

F – N – IG – L

28.

Di bawah ini merupakan keuntungan dari penggunaan IC regulator, kecuali …..

a)

waktu pengaturan tegangan lebih pendek

b)

ringan dan ringkas

c)

lebih tahan terhadap getaran

d)

ukurannya kecil

e)

tahan terhadap panas

29.

Pada saat mesin idle, putaran alternator lebih tinggi dari putaran mesin dikarenakan …..

a)

putaran alternator pada saat mesin idle harus dapat mengeluarkan energi listrik yang cukup untuk mengisi baterai

b)

putaran alternator pada saat mesin idle harus dapat membangkitkan arus dengan cara memutarkan kumparan di dalam medan magnet untuk mengisi baterai

c)

putaran alternator pada saat mesin idle harus dapat mereduksi arus dengan cara memutarkan kumparan di dalam medan magnet untuk mengisi baterai

d)

putaran alternator pada saat mesin idle harus dapat mereduksi arus dengan cara memutarkan magnet listrik di dalam kumparan untuk mengisi baterai

e)

putaran alternator pada saat mesin idle harus dapat membangkitkan aliran arus yang bertegangan tinggi secara mutual induction

30.

Gambar di bawah merupakan prosedur pemeriksaan …..

a)

rotor coil grounding

b)

stator coil grounding

c)

hubungan sirkuit terbuka rotor

d)

hubungan sirkuit terbuka stator

e)

hubungan slip ring rotor

31.

Fungsi kompresor pada air conditioners adalah …..

a)

memompakan udara ke dalam condenser agar tekanannya meningkat

b)

memompakan refrigerant kedalam condenser agar tekanannya menurun

c)

memompakan refrigerant cair kedalam evaporator agar berubah wujud menjadi gas

d)

memompakan refrigerant gas kedalam condenser agar berubah wujud menjadi cair

e)

memompakan refrigerant cair agar dapat bersirkulasi kedalam sistem

32.

Udara sejuk yang keluar dari evaporator, dihembuskan oleh …..

a)

kipas angin

b)

kompressor

c)

angin

d)

blower

e)

kipas mesin

33.

Refrigerant yang berada di condenser berbentuk ....

a)

gas

b)

cair

c)

semua benar

d)

setengah cair setengah gas

e)

uap

34.

Kompresor diputar oleh …..

a)

mesin yang dihubungkan dengan fan belt melalui pully

b)

pully poros engkol, pully alternator dan pully water pump

c)

roda gigi timing

d)

kipas melalui pully poros engkol

e)

motor starter dengan menggunakan roda gigi

35.

Fungsi kaca pengintai (sight glass) pada receiver adalah …..

a)

untuk melihat aliran sistem pendingin

b)

untuk melihat jumlah pelumas

c)

untuk melihat aliran udara

d)

untuk melihat jumlah udara

e)

ke empat pernyataan diatas benar

36.

Panas udara yang ada disekeliling diserap sehingga udara menjadi dingin, merupakan cara kerja dari …..

a)

condenser

b)

compressor

c)

blower

d)

expansion valve

e)

evaporator

37.

Urutan siklus pendinginan yang benar adalah ....

a)

Compresor → Evaporator → Dryer → Condenser → Expansion valve

b)

Compresor → Condenser → Dryer → Evaporator → Exansion valve

c)

Compresor → Condenser → Dryer → Expansion valve → Evaporator

d)

Compresor → Dryer → Condenser → Expansion valve → Evaporator

e)

Compresor → Expansion valve → Dryer → Evaporator → Condenser

38.

Dibawah adalah termasuk Zat Pendingin (Refrigerant), kecuali …..

a)

R 12

b)

R 134a

c)

HFC 22

d)

Liquid Petrolium Gas

e)

Zat Asam

39.

Apabila bagian tubuh kita terkena gas refrigerant, cara yang paling tepat untuk membersihkannya adalah …..

a)

bersihkan dengan menggunakan bensin

b)

bersihkan dengan menggunakan air hangat

c)

bersihkan dengan air dan sabun

d)

bersihkan dengan menggunakan lap basah

e)

bersihkan dengan menggunakan air dingin

40.

Kebocoran yang lebih halus dapat dideteksi dengan menggunakan detector elektronik, tanda yang dapat ditangkap jika ada kebocoran berbentuk …..

a)

cahaya

b)

carna

c)

api

d)

gambar

e)

suara
