WorksheetsPLC Omron
Total questions: 30
Worksheet time: 15mins
PLC adalah singkatan untuk...
Professional Learning Community
Power Line Carrier
Programmable Logic Controller
Pneumatic Logic Control
Apakah definisi bagi PLC?
Menggunakan bendalir untuk menghasilkan daya / tenaga untuk menjalankan kerja.
Menggunakan udara yang di mampatkan untuk menghasilkan daya / tenaga untuk menjalankan kerja.
Satu sistem elektronik beroperasi analog yang digunakan di dalam persekitaran industri.
sistem elektronik yang beroperasi secara digital dan didesain untuk pemakaian di lingkungan industri, dimana sistem ini menggunakan memori yang dapat diprogram untuk mengontrol mesin atau proses
Berikut ini merupakan ciri perkembangan teknologi PLC, kecuali…
Ukuran semakin besar
Waktu eksekusi program semakin cepat
Jenis instruksi semakin lengkap
Pemrograman semakin mudah
Ciri-ciri tipe PLC Compact adalah…
Komponen – komponennya terpisah ke dalam modul – modul
Berukuran besar
Mempunyai jumlah input/output relatif sedikit dan tidak dapat di-expand
Memungkinkan untuk ekspansi jumlah input /output (sehingga jumlah lebih banyak)
Ciri-ciri tipe PLC Modular adalah…
Seluruh komponen (power supply, CPU, modul input – output, modul komunikasi) menjadi satu
Umumnya berukuran kecil (compact)
Mempunyai jumlah input/output relatif sedikit dan tidak dapat diexpand
Memungkinkan untuk ekspansi jumlah input /output (sehingga jumlah lebih banyak)
Berikut tiga bagian utama PLC, kecuali…
Catu Daya (Power Suply)
Central Processing Unit (CPU)
Rel omega
Alat Pemrogram (Programming Device)
Bagian utama PLC yang merupakan sumber tenaga untuk operasional adalah…
Catu Daya (Power Suply)
Central Processing Unit (CPU)
Rel omega
Alat Pemrogram (Programming Device)
Peralatan Output PLC, kecuali :
Heater
Lampu
Photoelectric switch
Motor
Berikut ini Peralatan Input yang tepat adalah ...
Servomotor
Solenoid
LED Display
Proximity
Gambar Ladder Diagram PLC berikut digunakan untuk pengoperasian :
Motor putar secara berurutan
Motor putar secara interlock
Motor putar secara otomatis
Motor putar secara bergantian/ Foward Reverse
Pada program CX Omron (PLC Omron) memiliki Alamat I/O masing - masing. Berikut yang merupakan alamat I/O Digital adalah (Kecuali)....
101.01
0.02
1.00
P_1s
Pemprograman PLC CP2E adalah
CX Programming
GX Work2
Totally Integrated Automation Portal
SoMachine

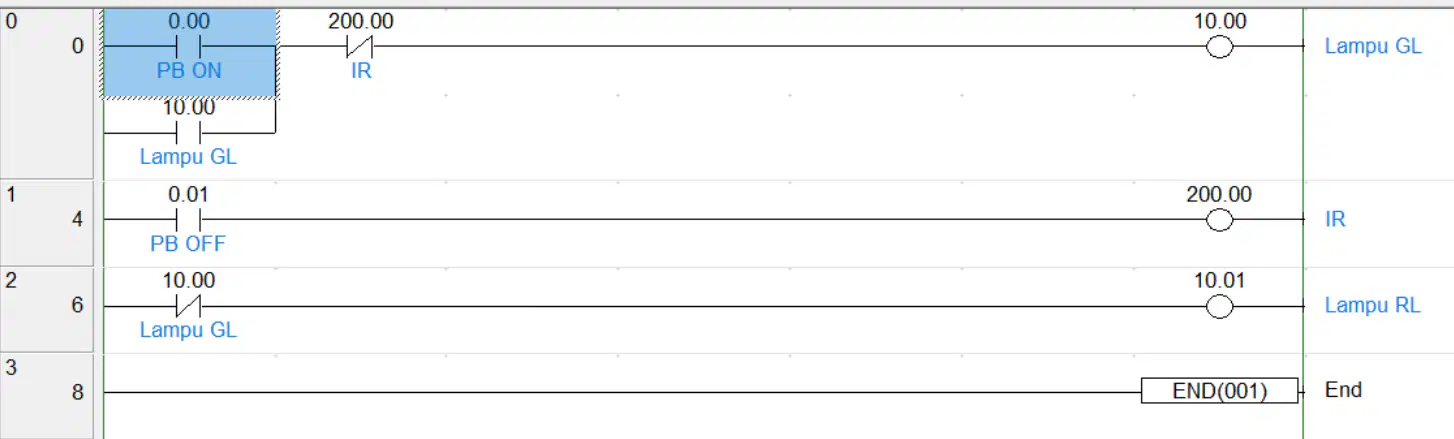

Gambar Ladder Diagram PLC berikut digunakan untuk pengoperasian :
Motor putar secara berurutan
Motor putar secara interlock
Motor putar secara DOL (Direct OnLine)/ Self-Holding
Motor putar secara bergantian/ Foward Reverse
Berikut ini instruksi-instruksi dasar pada diagram ladder, kecuali....
download
AND
OR
NOT
Instruksi (SET) dan (RSET) digunakan sebagai ....
ON-OFF
SELF-HOLDING
INTERLOCK
FLASHING
Komponen dibawah ini termasuk kedalam sensor, kecuali
Photodiode
PT100
Photocell
LED
Peralatan yang dapat dihubungkan dengan Input PLC adalah ... .
Saklar
Lampu
Motor Listrik AC
Solenoid
Contoh bahasa pemrograman PLC dengan instruksi adalah
Mnemonic code
Diagram I/O
Ladder diagram
Memori diagram
Gambar di atas ini menunjukkan gambar ... .
Instruksi Load
Instruksi Load NOT
Instruksi AND
Instruksi OR
Gambar di atas ini menunjukkan gambar
Instruksi Load
Instruksi Load NOT
Instruksi AND NOT
Instruksi OR
Gambar di atas ini menunjukkan gambar ... .
Instruksi AND NOT
Instruksi Load or NOT
Instruksi Load AND NOT
Instruksi OR NOT
Manakah yang merupakan gambar Ladder Diagram rangkaian INTERLOCK ...
Perlengkapan K3 atau APD dalam pemasangan Instalasi PLC adalah (Kecuali) ...
Sarung tangan
Safety Shoes
Voltage Detector
Pakaian Kerja atau Baju Pelindung
Berikut penulisan Instruksi yang digunakan untuk Flashing Lamp atau Berkedip-kedip Lampu ....
p_1s
Tim_000_#5s
Set - Reset
P_GT
Tipe data Bool (Boolean) atau Digital adalah Tipe data yang ...
Memungkinkan kita untuk memesan memori format Text (huruf, angka dan simbol)
Hanya memiliki dua pilihan, yaitu True (1), atau False (0)
Memungkinkan kita untuk menyimpan data bilangan bulat
Memungkinkan kita untuk menyimpan data bilangan pecahan atau real
Pada sistem perlengkapan utama PLC Unit, jika suatu PLC Omron terdiri dari 18 Input dan 12 Output dapat dikatakan dengan ...
I/O 20
I/O 30
I/O 18 dan I/O 12
I 12 dan O 18
Instruksi KEEP, penggunakan menggantikan rangkaian ...
Self-Holding
Interlock
AND
Foward-Reverse
Jumlah Alamat TIMER dan COUNTER pada PLC Omron CP1E/ Program CX Programmer adalah ...
0 - 255
10.00 - 10.07
0 - 128
200.00 - 231.15
Untuk Aplikasi Lampu Flashing pada CX Programmer menggunakan perintah :
Pulse
KEEP
Timer
Counter
Dalam pemasangan peralatan/ material instalasi PLC disesuaikan dengan tingkatpengamanan (IP) yang ditetapkan. Berikut IP64 untuk Pemasangan PLC yang tepat:
Perlindungan total terhadap debu, Perlindungan terhadap air yang disemprotkan dari segala arah pada batas yang diizinkan
Perlindungan terhadap benda padat hingga 50 mm seperti tersentuh oleh tangantanpa sengaja, perlindungan terhadap air yang jatuh secara vertikal
Perlindungan terhadap benda padat hingga 50 mm seperti tersentuh oleh tangantanpa sengaja, Perlindungan terhadap pembenaman dibawah tekanan dalam waktuyang lama
Perlindungan total terhadap debu, Perlindungan terhadap pembenaman dibawahtekanan dalam waktu yang lama
