ASESMEN AWAL TP 2023 2024 TKRO

Total questions: 28

Worksheet time: 23mins

Name
Class
Date
1.
Nama:
4 lines
2.
Kelas
a)

XII TKR 1

b)

XII TKR 2

c)

XII TKR 3

3.

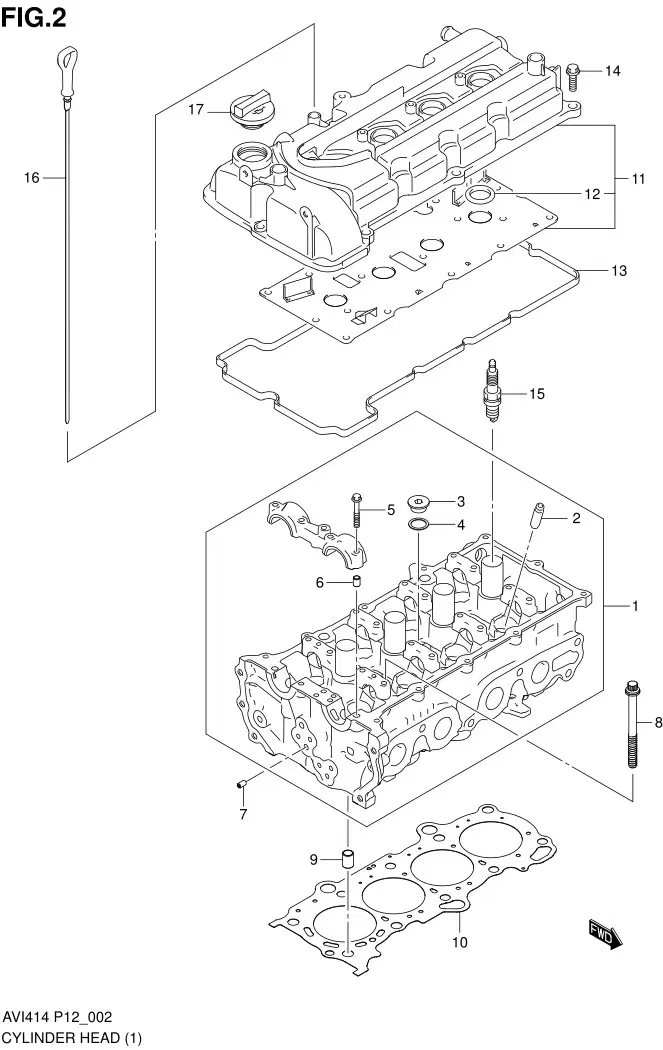

Gambar berikut adalah:
a)

head cylinder assy

b)

Block cylinder assy

c)

Piston assy

d)

Engine assy

4.

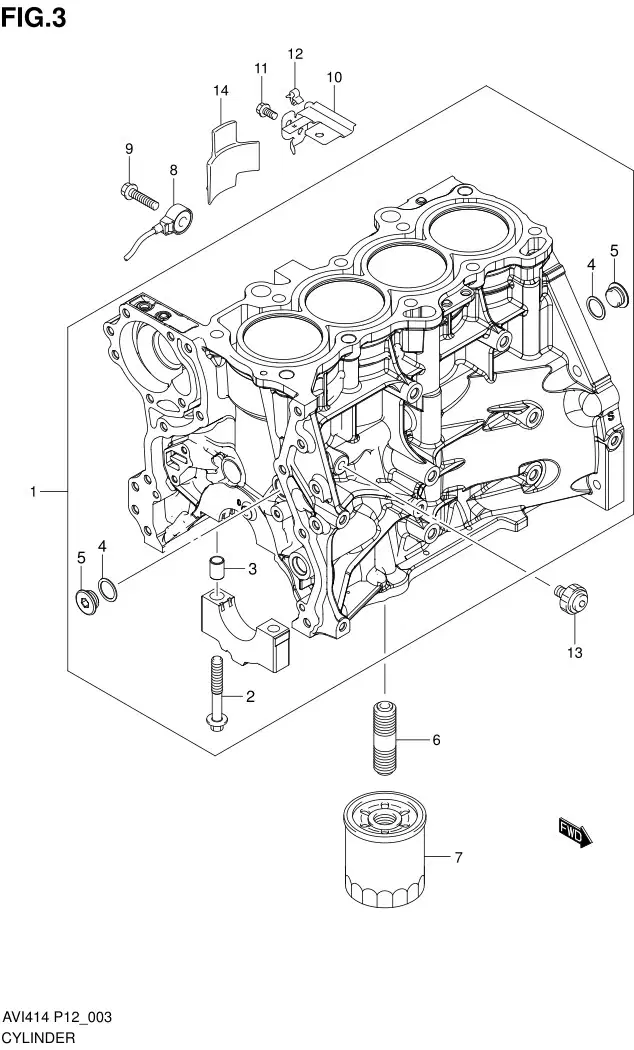

Perbaikan apa yang harus di lakukan pada komponen ini apabila ditemukan tekanan kompresi yang rendah?
a)

under size

b)

over size

c)

honing

d)

slap

5.
Berfungsi untuk menahan beban aksial pada poros engkol
a)

11

b)

8

c)

5

d)

1

6.

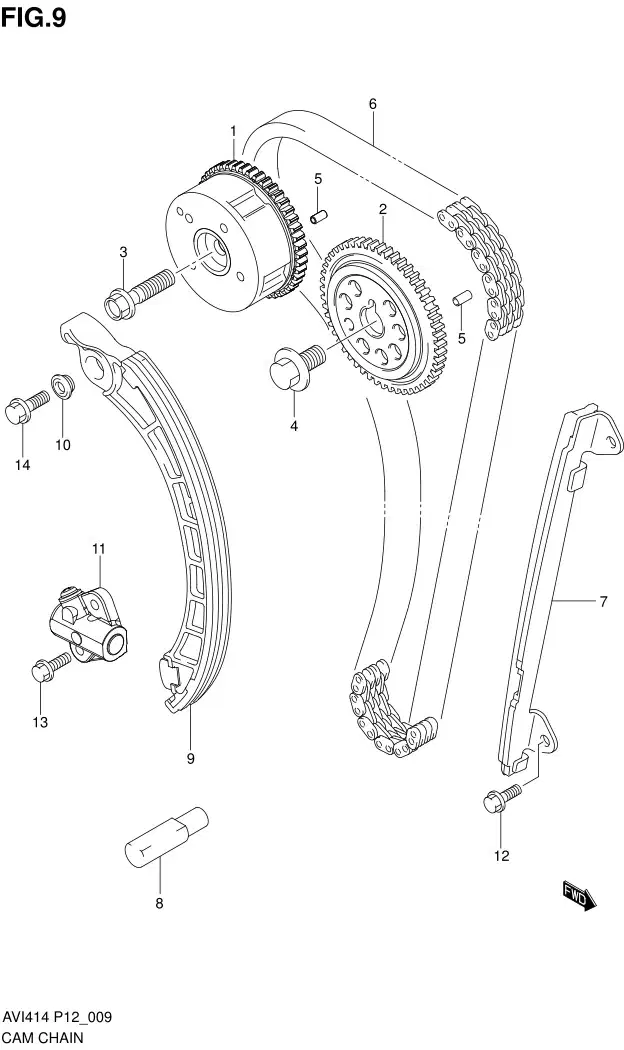

Berapa rpm bagian 1 dan 2 akan berputar apabila putaran mesin 2000 rpm?
a)

1000

b)

4000

c)

3000

d)

500

7.

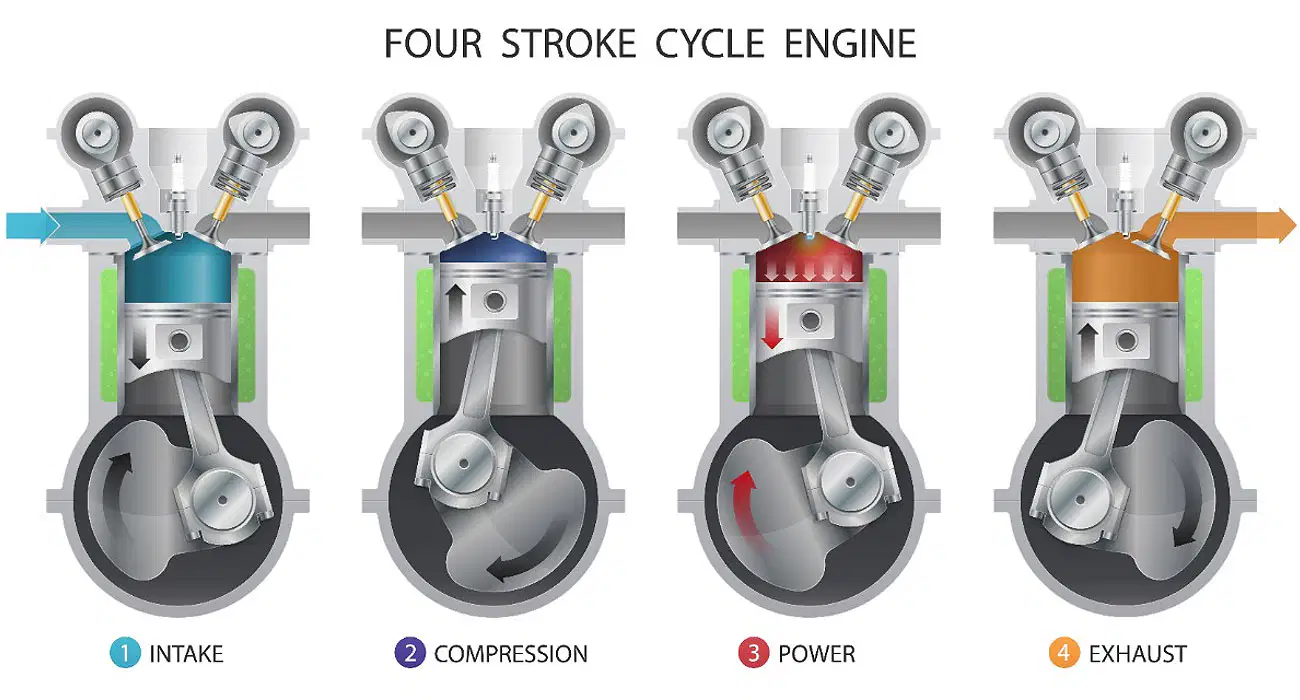

Bagian mana proses kerja pada sin 4 tak yang tidak menghasilkan tenaga, tetapi justru menguras tenaga hasil pembakaran?
a)

1

b)

2

c)

3

d)

4

8.
Pada mesin 2 tak berikut ini, apa yang terjadi pada bagian bawah piston pada saat terjadi proses kompresi pada sisi atas piston?
a)

isap

b)

kompresi

c)

usaha

d)

buang

9.

Besar sudut pengatur pembukaan katup isap adalah 240 - 270 derajat poros engkol, lebih besar dari langkah isap (180 derajat poros engkol Tujuannya adalah ....

a)

Supaya katup membuka dan menutup dengan cepat

b)

Supaya gas bekas terdorong keluar silinder lebih baik

c)

Supaya gas baru dapat diisap optimal

10.
Carcoal canister yang terdapat dalam sistem pengaliran bahan bakar bensin adalah untuk....
a)

Mencegah terjadinya vakum pada tangki bensin

b)

Menyerap uap bensin dari tangki sewaktu mesin hidup

c)

Mencegah terjadinya kelebihan tekanan pada tangki bensin

d)

Menyerap uap bensin dari tangki sewaktu mesin tidak hidup

11.
Jarak pengapian dalam satuan derajat poros engkol dari pengapian pada silinder 2 ke silinder 1 pada motor sebaris (in line) 4 tak 4 silinder adalah ....
a)

720 DERAJAT ENGKOL

b)

180 Derajat engkol

c)

240 derajat engkol

d)

360 derajat engkol

12.
Kepala torak akan mendapat lebih banyak panas dibandingkan dengan piston bagian bawah. Sebagai konsekuensinya maka diameter kepala torak (piston head)...
a)

Sama dengan diameter torak bagian bawah, pada temperatur kerja motor

b)

Lebih besar dibanding diameter torak bagian bawah, pada temperatur motor dingin

c)

Lebih kecil dibanding diameter torak bagian bawah, pada temperatur kerja motor

d)

Lebih kecil dibanding diameter torak bagian bawah, pada temperatur motor dingin

13.
Mekanisme engkol berfungsi untuk merubah gerak ....
a)

Putar poros engkol menjadi gerak lurus torak saat posisi start

b)

Lurus torak menjadi gerak putar poros engkol saat mesin hidup

c)

Translasi torak menjadi gerak aksial poros engkol

d)

Lurus torak menjadi gerak lurus pada mekanisme engkol

14.
Pada mesin bensin konvensional akan mati saat pedal gas tidak diinjak, tetapi hidup jika pedal gas diinjak setengah sampai penuh. Kerusakan yang terjadi pada karburator mesin tersebut adalah....
a)

Saluran idel tersumbat

b)

Katup solenoid membuka saluran

c)

Sistem utama tersumbat

d)

Saluran dalam ruang pelampung tersumbat

15.

Pada angka perbandingan udara atau angka lambda = 1,1 maka perbandingan campuran masa udara dan bensin adalah sekitar...

a)

6046 liter udara:1 liter bensin

b)

9046 liter udara:1 liter bensin

c)

14,7 kg udara:1 kg bensin

d)

15 kg udara:1 kg bensin

16.
Pada motor bensin 4 tak saat putaran mesin menengah/ tinggi, pada knalpot keluar asap berwarna biru. Penyebab gas buang berwarna tersebut adalah ....
a)

Ada kebocoran oli dari sil katup masuk ke ruang bakar

b)

Celah antara ujung ring torak (piston ring) terlalu besar

c)

Celah antara dinding silinder dan torak (piston) terlalu besar

d)

Ada kebocoran pada paking silinder sehingga sebagianair pendingin masuk ke ruang bakar

17.
Pada motor Boxer 4 tak 4 silinder berputar 2000 rpm, maka setiap menit pada motor tersebut akan terjadi langkah buang sebanyak....
a)

4000 kali

b)

3000 kali

c)

1000 Kali

d)

2000 kali

18.
Pada sistem commonrail Diesel, SCV (Suction Control Valve) berfungsi untuk menyesuaikan volume bahan bakar yang masuk...
a)

Injektor

b)

Commonrail

c)

Transfer pump

d)

Supply pump

19.
Penempatan intake manifold isap pada motor bensin konvensional dekat dengan exhaust manifold atau saluran pendingin mesin. Keuntungan dari konstruksi tersebut adalah....
a)

Tidak terjadi pengembunan

b)

Konstruksi lebih sederhana

c)

Agar temperatur udara meningkat

d)

Bensin lebih mudah menguap

20.
Relief valve pada sistem pelumasan berfungsi untuk....
a)

Mengalirkan oli ketika oli kental di pagi hari

b)

Membatasi tekanan oli dalam sistem pelumasan

c)

Menjamin kemampuan isap pompa oli

d)

Mengalirkan oli ketika filter oli tersumbat

21.
Saat kendaraan berjalan naik di tanjakan, putaran mesin 2000 rpm dan pedal gas diinjak penuh. Pada kondisi tersebut sistem yang bekerja pada karburator adalah ....
a)

Sistem percepatan

b)

Sistem idel

c)

Sistem pengaya

d)

Sistem utama

22.

Saat mesin pada putaran idle, lampu oli pada instrumen tetap menyala. Kemungkinan kerusakan yang terjadi pada sistem pelumasan tersebut adalah ....

a)

Katup by pass pada filter tersumbat

b)

Putaran pompa oli terlalu rendah

c)

Keausan pompa oli

d)

Oli terlalu kental

23.
Saat pedal gas motor Diesel semakin ditekan/diinjak, maka yang terjadi pada pompa injeksi in line motor tersebut adalah....
a)

Langkah efektif plunyer semakin panjang

b)

Langkah plunyer semakin panjang

c)

Saat penyem protan solar semakin mundur

d)

Tekanan solar keluar injektor semakin naik

24.
Salah satu pekerjaan yang dilakukan saat perawatan/pemeliharaan berkala mesin injeksi (EFI) adalah ....
a)

Menyetel ECU

b)

Memeriksa semprotan injektor

c)

Mengganti sensor

d)

Memeriksa putaran idel

25.
Tekanan nozel disetel lebih rendah dari standar, maka dampak yang terjadi adalah...
a)

Saat penyemprotan tetap

b)

Saat penyemprotan mundur

c)

Volume penyemprotan solar lebih banyak

d)

Volume penyemprotan solar lebih rendah

e)

saat penyemprotan lebih awal

26.
Tutup radiator tidak dapat menutup rapat radiator. Dampak kesalahan tersebut terhadap fungsi pendinginan mesin adalah...
a)

Air radiator lambat mendidih dan temperatur mesin terus naik

b)

Air radiator cepat mendidih dan temperatur mesin rendah

c)

Air radiator lambat mendidih dan temperatur mesin rendah

d)

Air radiator cepat mendidih dan temperatur mesin terus naik

27.

Nama orang yang kalian kenal di foto ini :

a)

nurkholis

b)

sucoko

c)

rizki dwi

d)

sholeh

28.

Apakah yang kalian banggakan dengan menjadi siswa di SMKN 1 Mojokerto?

4 lines
