WorksheetsGerador e Receptor
Total questions: 20
Worksheet time: 20mins
os (a) elétricos são dispositivos que convertem energia não elétrica em energia elétrica
A unidade de medida de corrente elétrica é (a) .
Para que haja passagem de corrente elétrica é necessário que haja (a) .
A força eletromotriz dos geradores é medida em (a) .
O sentido real da corrente elétrica nos geradores vão do polo.
negativo para o positivo
positivo para o negativo
A parcela da energia dissipada por um receptor é geralmente dissipada em forma de (a) .
O ventilador é um (a) elétrico.
Os geradores mais comuns que transformam energia química em energia elétrica são:
Placa solares
Alternadores de carro
Pilhas e baterias
Turbinas a vapor
A diferença da força eletromotriz (E) pelo produto da resistência interna (r) pela corrente (i), é a tensão recebida nos terminais de um
receptor
gerador
resistor
gerador e receptor
O (a) é um dispositivo capaz de dificultar a passagem de corrente elétrica
O sentido da corrente elétrica de um receptor é do polo
negativo para o positivo
positivo para o negativo
A Força contraeletromotriz (E') do receptor indica a parcela de energia elétrica que foi transformada em
energia térmica
energia elétrica
energia não elétrica
A imagem ao lado é característica de uma
(a)

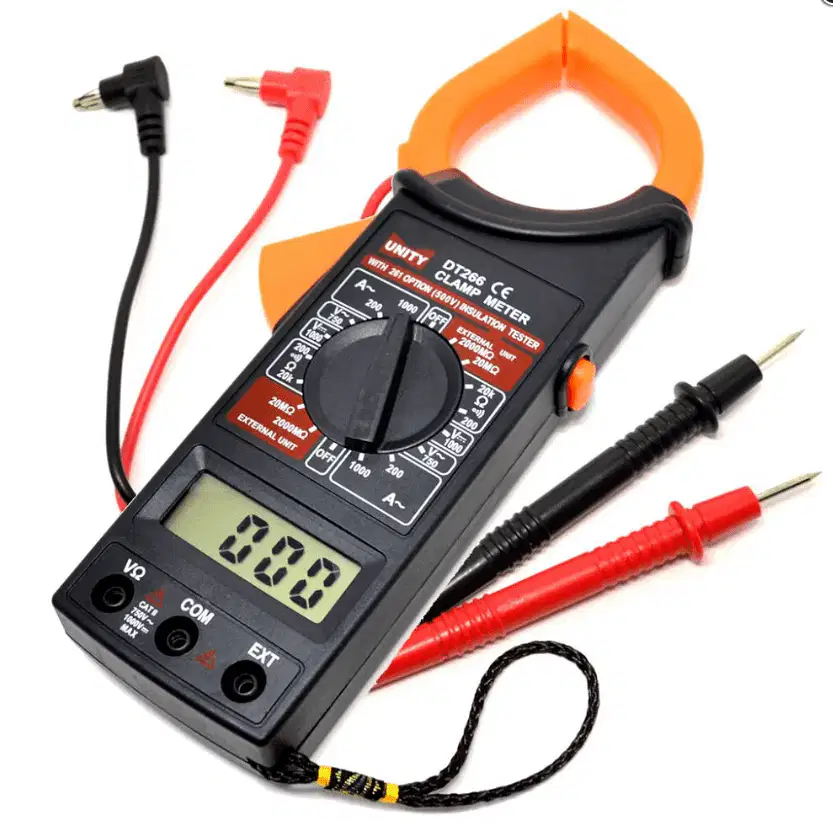

O aparelho elétrico capaz de medir corrente elétrica é o
(a)

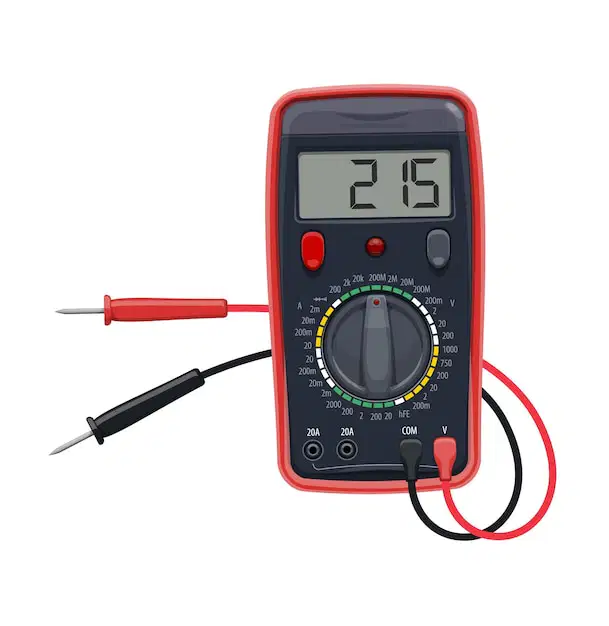

O aparelho elétrico capaz de medir tensão ou d.d.p é chamado de
(a)
Qual a resistência e como deve ser instalado um amperímetro em um circuito elétrico?
resistência baixíssima e deve ser instalado em paralelo
resistência altíssima e deve ser instalado em série
resistência baixíssima e deve ser instalado em série
resistência altíssima e deve ser instalado em paralelo
A imagem ao lado é característica de um
(a)
Calcule o valor da resistência interna (r') de um receptor que possui E' = 50V, U = 110V e i = 2A.
80Ω
-30Ω
5Ω
30Ω

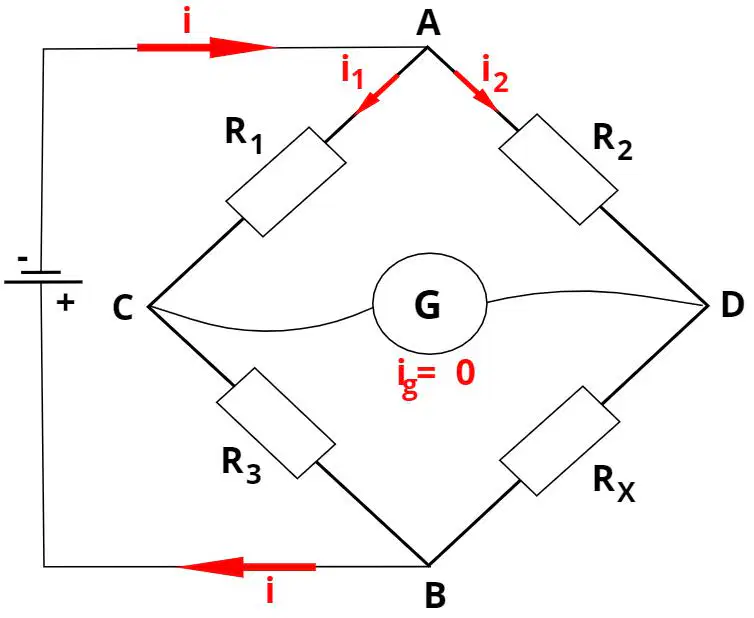

Dado o circuito em ponte e sabendo que R1, R2 e R3 estão organizados no sentido horário e valem respectivamente 9Ω, 3Ω e 2Ω. Calcule o valor de R4 (Rx).
18Ω
6Ω
3Ω
14Ω
Considere E = 12V e r = 1Ω e i = 3A, calcule a d.d.p desse gerador
39V
33V
15V
9V
