Total questions: 30
Worksheet time: 11mins
Motor Diesel pada langkah isap menghisap …..
hanya udara saja
bensin dan udara
solar dan udara
hanya solar
hanya bensin
Sistem aliran bahan bakar disel yang betul adalah dari ….
pompa pengalir – pompa injeksi
saringan halus – nozel
pompa pengalir – saringan halus pompa
injeksi – nozel
tangki - pompa injeksi – saringan halus pompa pengalir – nozel
pompa
injeksi saringan halus – tangki – nozel
pompa
injeksi saringan halus – saringan halus pompa injeksi – nozel
Pompa pengalir berfungsi mengalirkan solar ……
ke ruang isap pompa injeksi
ke
dalam ruang bakar
ke
ruang isap pompa injeksi
ke ruang bakar tamnbahan
ke injektor
Jumlah penyemprotan solar dapat berubah melalui …..
perubahan langkah efektif plunyer
perubahan
injeksi
perubahan
langkah awal plunyer
perubahan
langkah torak
perubahan total plunyer
Berikut ini adalah langkah kompresi pada mesin diesel ……
piston mengkompresikan udara untuk menaikkan tekanan dan temperaturnya
piston mengkompresikan udara dan bahan bakar untuk menaikkan tekanan dan temperaturnya
bahan bakar diinjeksikan pada udara yang bertekanan dan terbakar dengan sendirinya
bahan bakar dan udara diinjeksikan pada udara yang bertekanan dan terbakar dengan sendirinya
piston menghisap udara saja agar masuk ke ruang bakar
Komponen yang menghisap bahan bakar dari tangki bahan bakar ke pompa injeksi pada mesin diesel adalah ……
plunyer
feed pump/fuel transfer pump
delivery valve
governor
control rack
Perbedaan motor bensin dan motor diesel secara prinsip terdapat pada
Kualitas bahan bakar dan proses kerjanya.
Jumlah bahan bakar dan tipenya.
Power yang dihasilkan dan range kerja mesin.
Jenis bahan bakar dan proses kompresinya
Engine yang memakai sistem pembakaran luar adalah
mesin otto
mesin diesel
turbin uap
mesin wankel
Menurut siklus kerjanya motor bakar diklasifikasikan menjadi 2 yaitu, kecuali ! . . .
Motor bakar 4 langkah
Motor bakar 2 langkah
4 tak
2 tak
Motor terbakar
prinsip kerja motor bakar, kecuali ! . . .
Mengisap campuran bahan bakar dan udara ke dalam ruang bakar
Menaikkan tekanan campuran bahan bakar dan udara
Membakar campuran bahan bakar dan udara sehingga
menghasilkan usaha
Membuang gas hasil pembakaran
Menaikkan mesin ke kendaraan agar dapat berjalan
kelebihan dari mesin bensin adalah
dimensi mesin lebih kecil
torsi lebih besar
hemat bahan bakar
getaran mesin halus
di bawah ini merupakan kelebihan mesin diesel, kecuali
hemat bahan bakar
getaran mesin kecil
bobot mesin ringan
suara mesin halus
Urutan siklus kerja motor 4 tak yang benar adalah...
Kompresi – kerja – hisap – buang
Buang – hisap – kerja – kompresi
Kerja – buang – kompresi – hisap
Hisap – kompresi – kerja – buang
Kompresi – buang – kerja – hisap
Pada saat langkah hisap, posisi katup adalah...
Katup masuk terbuka dan katup buang tertutup
Katup buang terbuka dan katup masuk tertutup
Katup masuk dan katup buang terbuka
Katup masuk dan katup buang tertutup
Semua jawaban salah
Apa nama komponen tersebut
Camshaft
Noken As
Crankshaft
Piston
Mesin (engine) didefinisikan sebagai . . .
Suatu alat yang menghasilkan tenaga melalui suatu proses tertentu, dimana proses thermis diubah menjadi tenaga mekanis
Suatu alat yang menghasilkan tenaga melalui suatu proses tertentu, dimana proses listrik diubah menjadi tenaga mekanis
Suatu alat yang menghasilkan tenaga melalui suatu proses tertentu, dimana proses panas diubah menjadi tenaga mekanis
Suatu alat yang menghasilkan tenaga melalui suatu proses tertentu, dimana proses thermis diubah menjadi tenaga listrik
Gambar di atas adalah Excavator PC 78 US Komatsu dengan mesin diesel 4 silinder menggunakan prinsip kerja mesin 4 langkah, yang dimaksud mesin 4 Langkah adalah . . .
Mesin yang membutuhkan 4 langkah piston untuk menghasilkan 1 kali pembakaran
Mesin yang membutuhkan 4 langkah poros engkol untuk menghasilkan 1 kali pembakaran
Mesin yang membutuhkan 4 langkah piston untuk menghasilkan 2 kali pembakaran
Mesin yang membutuhkan 4 langkah poros engkol untuk menghasilkan 2 kali pembakaran
Gambar di atas adalah prinsip kerja diesel engine 4 langkah, urutan langkah kerja pada gambar di atas adalah . . .
A. Langkah hisap; B. Langkah usaha; C. Langkah buang; D. Langkah kompresi
A. Langkah hisap; B. Langkah kompresi; C. Langkah usaha; D. Langkah buang
A. Langkah usaha; B. Langkah kompresi; C. Langkah hisap; D. Langkah buang
A. Langkah kompresi; B. Langkah hisap; C. Langkah usaha; D. Langkah buang
Ayo diingat lagi, gambar di atas adalah langkah . . .
Langkah kompresi - Piston yang bergerak dari Bottom Dead Center(BDC) ke Top Dead Center (TDC), dimana kedua valve intake dan exhaust tertutup. Selama langkah ini tekanan naik 30-40kg/cm2 dan temperatur udara naik 400 - 500° Celcius
Langkah hisap - Piston bergerak dari Top Dead Center (TDC) ke Bottom Dead Center (BDC). Intake valve terbuka dan exhaust valve tertutup, udara murni masuk ke dalam silinder melalui intake valve
Langkah usaha - Intake valve dan exhaust valve masih dalam keadaan tertutup, partikel-partikel bahan bakar yang disemprotkan oleh nozzle akan bercampur dengan udara yang mempunyai tekanan dan suhu Tinggi, sehingga terjadilah pembakaran yang menghasilkan tekanan dan suhu Tinggi
Langkah buang - Exhaust valve terbuka sesaat sebelum piston mencapai Bottom Dead Center sehingga gas pembakaran mulai keluar. Piston bergerak dari BDC ke TDC mendorong gas buang keluar seluruhnya
FO atau Firing Order adalah . . .
Urutan penyaluran tenaga dari setiap cylinder pada engine multi cylinder (jumlah cylinder lebih dari satu)
Urutan penyalaan busi (spark plugs) yang tepat pada diesel engine
Urutan fuel injection yang tepat pada gasoline engine
Urutan penyaluran tenaga dari setiap cylinder pada engine satu cylinder
Gambar di atas merupakan Wheel Loader WA200-8 Komatsu dengan mesin diesel 4 silinder, FO yang umum digunakan untuk mesin 4 silinder adalah . . .
1 - 2 - 3 - 4
1 - 4 - 3 - 2
1 - 3 - 2 - 4
1 - 3 - 4 - 2
Mesin di atas adalah Komatsu tipe S6D125 dengan 6 silinder dan mempunyai FO 1-5-3-6-2-4, apakah yang dimaksud FO tersebut . . .
Proses pembakaran dimulai dari silinder No.1 dilanjutkan No.5; No.3; No.6; No.2; No.4
Proses usaha dimulai dari silinder No.1 dilanjutkan No.5; No.3; No.6; No.2; No.4
Proses hisap dimulai dari silinder No.1 dilanjutkan No.5; No.3; No.6; No.2; No.4
Proses buang dimulai dari silinder No.1 dilanjutkan No.5; No.3; No.6; No.2; No.4
Turbocharger berfungsi untuk …..
melepas gas buang hasil pembakaran ke lingkungan luar
memenuhi kebutuhan engine akan udara yang masuk ke ruang bakar dan akan mengirimkan udara yang lebih banyak untuk mendekati pembakaran yang ideal.
mengetahui kondisi air cleaner, apakah tersumbat atau tidak.
sebagai alat pembersih udara, sehingga debu, pasir dan kotoran dapat dipisahkan terlebih dahulu sebelum masuk ke ruang bakar.
Pada prinsip kerja sistem pendinginan engine, air yang masuk ke dalam radiator berasal dari ….
Water pump
Thermostat
Corrosion resistor
Oil cooler

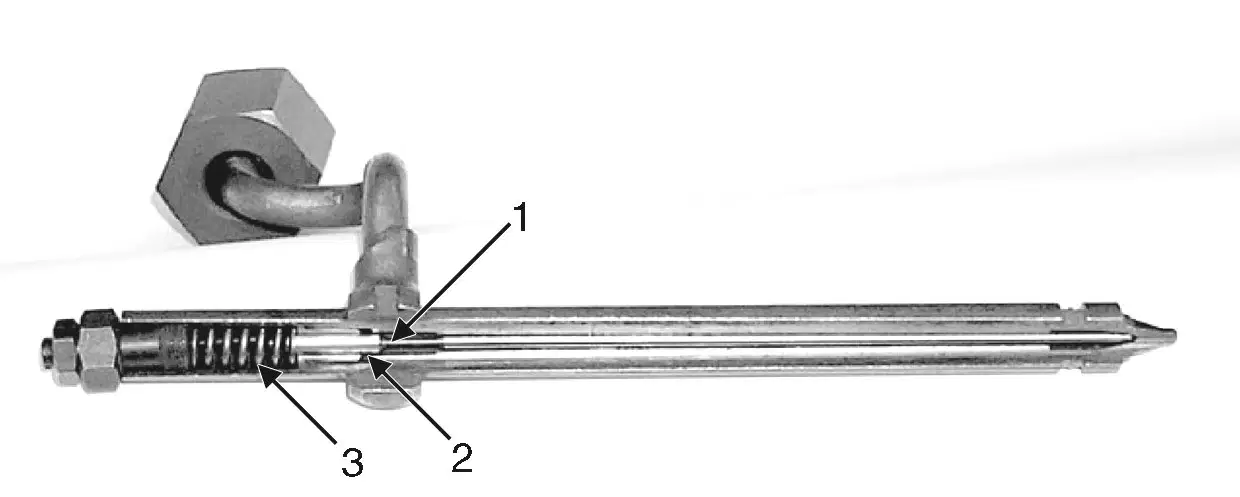

Apa nama komponen ini?
(a)
apa nama komponen ini
(a)

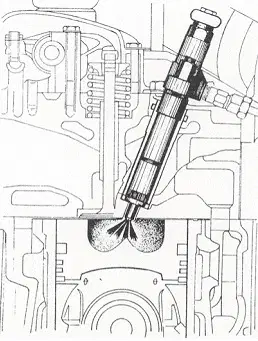

Tipe rancangan ruang bakar yang digunakan engine diesel pada gambar ini disebut
(a)
Berbagai kondisi diesel engine dibahas dan diterangkan dengan menggunakan kurva horsepower. Gambar disamping merupakan kondisi saat engine (a)
Berbagai kondisi diesel engine dibahas dan diterangkan dengan menggunakan kurva horsepower. Gambar disamping merupakan kondisi saat engine (a)
Berbagai kondisi diesel engine dibahas dan diterangkan dengan menggunakan kurva horsepower. Gambar disamping merupakan kondisi saat engine (a)
