Worksheets11_10_2023
Total questions: 50
Worksheet time: 3hrs 30mins
Name
Class
Date
1.

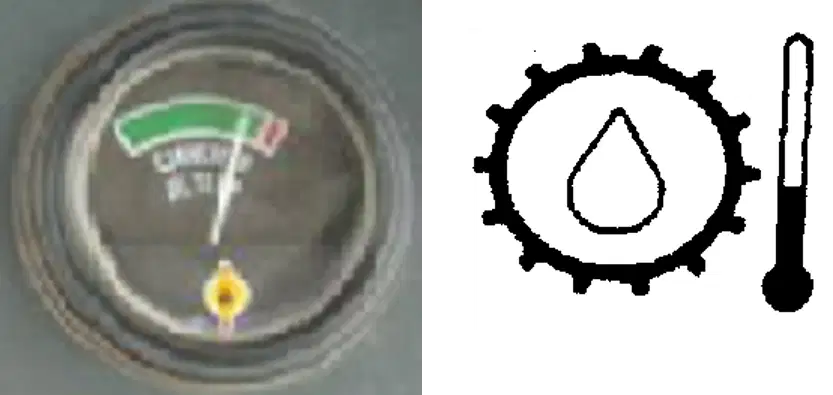

Apakah nama gambar/simbol di samping?
a)
Engine water temperature gauge
b)
Hydraulic oil temperature gauge
c)
Transmission oil temperatur gauge
d)
Engine oil temperatur gauge
2.
Apakah fungsi dari gambar/simbol berikut
a)
Menginformasikan suhu air pendingin engine.
b)
Menginformasikan suhu oli transmisi.
c)
Menginformasikan suhu oil engine.
d)
Menginformasikan suhu oli hidrolik.
3.
Pada kondisi normal saat beroperasi, berada pada range warna apakah jarum pada gauge berikut
a)
Hijau
b)
Putih
c)
Merah
d)
Hitam
4.
Di bawah ini manakah yang merupakan salah satu penyebab jarum pada gauge di atas berada pada range merah?
a)
Terjadi kekendoran pada fan belt.
b)
Terlalu sering mengoperasikan unit dengan posisi attachment (blade) end stroke.
c)
Terlalu sering mengoperasikan unit dengan beban berlebih.
d)
Terjadi penyumbatan pada fuel filter.
5.
Apakah nama gambar/simbol di samping ini?
a)
Torque converter oil temperatur gauge
b)
Hydraulic oil temperature gauge
c)
Engine oil temperatur gauge
d)
Engine water temperature gauge
6.
Apa artinya jika jarum pada gauge di atas berada pada range merah
a)
Terjadi panas berlebih (overheat) pada oli torque converter
b)
Terjadi panas berlebih (overheat) pada oli hidrolik
c)
Terjadi panas berlebih (overheat) pada oil engine
d)
Terjadi panas berlebih (overheat) pada air pendingin engine
7.
Apakah nama gambar/simbol di samping ini
a)
Service meter
b)
Engine oil level
c)
Engine oil pressure
d)
Odo meter
8.
Apakah fungsi dari gambar/simbol berikut
a)
Untuk mengetahui jumlah jam kerja atau untuk plan service.
b)
Untuk mengetahui jumlah air radiator
c)
Untuk mengetahui jumlah oli engine
d)
Untuk mengetahui berapa jauh unit itu berjalan
9.
Satuan yang digunakan pada gauge di atas adalah
a)
Jam
b)
Kilo meter
c)
Menit
d)
Kg/cm²
10.
Apakah nama gambar/simbol di samping
a)
Battery charging lamp
b)
Pilot lampu pemanas engine
c)
Battery electrolit level lamp
d)
Engine oil pressure lamp
11.
Apakah fungsi dari gambar/simbol di atas
a)
Untuk meninformasikan bahwa tidak terjadi pengisian pada baterai
b)
Untuk mengetahui keadaan saringan udara kotor/bersih
c)
Lampu ini menunjukkan penggunaan pemanas awal engine
d)
Untuk mengetahui level dari cairan elektrolit pada baterai
12.
Pada kondisi normal bagaimana sifat dari gambar/simbol di atas
a)
Pada saat kunci kontak ON lampu indikator di atas akan menyala, kemudian pada saat engine dihidupkan lampu indikator di atas akan mati
b)
Pada saat kunci kontak ON lampu indikator di atas akan menyala, kemudian pada saat engine dihidupkan lampu indikator di atas akan tetap menyala
c)
Pada saat kunci kontak ON lampu indikator di atas akan mati, kemudian pada saat engine dihidupkan lampu indikator di atas akan menyala
d)
Pada saat kunci kontak ON lampu indikator di atas akan mati, kemudian pada saat engine dihidupkan lampu indikator di atas akan tetap mati.
13.
Apa yang menyebabkan lampu indikator di atas menyala pada saat beroperasi
a)
Terjadi kerusakan pada alternator
b)
Terjadi kerusakan pada motor starter
c)
Terlalu sering mengoperasikan unit dengan posisi attachment (blade) end stroke
d)
Terlalu sering mengoperasikan unit dengan beban berlebih (overload)
14.
Apakah nama gambar/simbol disamping ini
a)
Engine oil pressure lamp.
b)
Engine oil level lamp
c)
Engine oil temperature lamp
d)
Batteray charging lamp
15.
Apakah fungsi dari gambar/simbol di atas
a)
Apabila lampu indikator ini menyala maka tekanan oli engine berada di bawah standart
b)
Untuk mengetahui jumlah oli hidolik
c)
Apabila lampu indikator ini menyala maka suhu oli engine berada di atas standart
d)
Apabila lampu indikator ini menyala maka leveloli engine berada di bawah standart
16.
Pada kondisi normal bagaimana sifat dari gambar/simbol di atas?
a)
Pada saat kunci kontak ON lampu indikator di atas akan menyala, kemudian pada saat engine dihidupkan lampu indikator di atas akan mati.
b)
Pada saat kunci kontak ON lampu indikator di atas akan menyala, kemudian pada saat engine dihidupkan lampu indikator di atas akan tetap menyala
c)
Pada saat kunci kontak ON lampu indikator di atas akan mati, kemudian pada saat engine dihidupkan lampu indikator di atas akan menyala
d)
Pada saat kunci kontak ON lampu indikator di atas akan mati, kemudian pada saat engine dihidupkan lampu indikator di atas akan tetap mati.
17.
Salah satu yang menyebabkan lampu indikator di samping menyala pada saat beroperasi
a)
Terjadi kebuntuan pada sistem pelumasan Oil Filter.
b)
Terjadi kebuntuan pada sistem pendinginan
c)
Terjadi kebuntuan pada sistem pre heat
d)
Terjadi kebuntuan pada sistem fuel
18.
Perawatan adalah suatu tindakan terhadap unit / mesin agar
a)
Unit dapat bekerja dengan baik dan siap pakai
b)
Penampilan dapat melebihi dari standarnya
c)
Dapat terlihat lebih bersih dan cantik
d)
Unit tidak over heat (panas berlebih)
19.
Syarat – syarat pemeriksaan Hydraulic oil (oli hidrolik) pada bulldozer D65E-12 yang paling tepat adalah
a)
Periksa ditempat yang rata turunkan semua Attachment (alat kerja), matikan engine serta periksalah gelas penduga yang terdapat pada tangki Hydraulic
b)
Parkir ditempat sembarang, turunkan attachment, matikan engine serta periksalah gelas penduga yang terdapat pada tangki Hydraulic
c)
Parkir ditempat yang rata, engine dalam keadan hidup , periksa gelas penduga oil Hydraulicnya
d)
Parkir ditempat yang rata dengan melepas safety lever
20.
Jenis cairan yang di rekomendasikan untuk pengisian radiator
a)
Komposisi 30 – 68% Supercoolant AFNAC dengan air
b)
Sembarangan air asalkan tidak mengandung lumpur
c)
Air sumur
d)
Air sungai yang sudah di saring dengan kain
21.
Deep Stick (stik pengukur) pelumas selalu mempunyai tanda batas maksimum dan minimum, pelumas dinyatakan cukup apabila
a)
Berada diantara batas minimum dan maksimum
b)
Berada tepat di garis maksimum
c)
Berada tepat di tengah-tengah batas minimum dan maksimum
d)
Berada diatas garis minimum
22.
Apakah fungsi turbo charge
a)
Membantu memperbanyak masuknya oksigen ke dalam ruang bakar
b)
Menumpahkan bahan bakar ke ruang bakar
c)
Menambah kelajuan unit
d)
Membantu mendorong gas buang yang akan keluar dari ruang bakar
23.
Water separator pada fuel system (Sistem bahan bakar) berfungsi untuk
a)
Untuk memisahkan antara fuel (bahan bakar) dengan kotoran /air
b)
Untuk menyaring fuel (bahan bakar) dengan kotoran/air
c)
Untuk mengetahui kondisi fuel (bahan bakar)
d)
Untuk mempermudah pengambilan fuel (bahan bakar) pada unit
24.
Apa yang dimaksud dengan torque converter
a)
Pemindah tenaga dari engine ke power train dengan perantara zat cair
b)
Pemindah tenaga dari engine ke power train dengan perantara clutch
c)
Pemindah tenaga dari engine ke power train dengan perantara damper
d)
Pemindah tenaga dari engine ke power train dengan perantara udara
25.
Apa fungsi dari dust indicator pada bulldozer
a)
Untuk mengetahui kebuntuan air cleaner
b)
Untuk menyaring kotoran atau debu di dalam engine
c)
Untuk membersihkan kotoran di dalam air cleaner
d)
Untuk menyaring kotoran yang akan masuk ke dalam air cleaner
26.
Jenis air apa yang kita gunakan ketika melakukan penambahan pada air bateray
a)
Air suling
b)
Air accu zuur
c)
Air mineral
d)
Air elektrolit
27.
Warna gas buang (asap) dikatakan Normal apabila
a)
Gas buang ( asap ) akan berwarna kelabu/transparan
b)
Gas buang ( asap ) akan berwarna hitam
c)
Gas buang ( asap ) akan berwarna biru
d)
Gas buang ( asap ) akan berwarna putih
28.
Apabila terjadi kebuntuan pada air cleaner, gas buang akan berwarna
a)
Hitam
b)
Putih
c)
Biru
d)
Transparan
29.
Apabila fan belt kendor maka kemungkinan yang akan terjadi adalah
a)
Semua benar
b)
Terjadi overheat pada sistem pendinginan
c)
Terjadi overheat pada sistem pelumasan
d)
Terjadi overheat Transmission
30.
Bagaimana prosedur mematikan engine yang benar
a)
Putaran engine diturunkan pada posisi low idle selama ± 5 menit kemudian dimatikan
b)
Putaran engine dinaikkan terlebih dahulu supaya pengisian bateray maksimal
c)
Putaran engine dinaikkan pada posisi high idle selama ± 5 menit setelah itu baru dimatikan
d)
Boleh langsung dimatikan setelah selesai mengoperasikan unit
31.
Gambar yang ditunjuk oleh nomor 1 adalah
a)
Cutting Edge
b)
Blade
c)
Guard Radiator
d)
Lift cylinder blade
32.
Gambar yang ditunjuk oleh nomor 2 adalah
a)
Blade
b)
Guard Radiator
c)
Lift cylinder blade
d)
Canopy
33.
Gambar yang ditunjuk oleh nomor 3 adalah
a)
Guard Radiator
b)
Lift cylinder blade
c)
Canopy
d)
Track shoe
34.
Gambar yang ditunjuk oleh nomor 4 adalah
a)
Lift cylinder blade
b)
Canopy
c)
Track shoe
d)
Final Drive
35.
Gambar yang ditunjuk oleh nomor 5 adalah
a)
Canopy
b)
Track shoe
c)
Final Drive
d)
Track Guard
36.
Gambar yang ditunjuk oleh nomor 6 adalah
a)
Track shoe
b)
Final Drive
c)
Track Guard
d)
U frame blade
37.
Gambar yang ditunjuk oleh nomor 7 adalah
a)
Final Drive
b)
Track Guard
c)
U frame blade
d)
Arm blade
38.
Gambar yang ditunjuk oleh nomor 8 adalah
a)
Track Guard
b)
U frame blade
c)
Arm blade
d)
Cutting Edge
39.
Gambar yang ditunjuk oleh nomor 9 adalah
a)
U frame blade
b)
Arm blade
c)
Cutting Edge
d)
Blade
40.
Gambar yang ditunjuk oleh nomor 10 adalah
a)
Arm blade
b)
Cutting Edge
c)
Blade
d)
Guard Radiator
41.
Angka 125 pada engine D85ESS-2A menunjukkan
a)
Diameter Liner /cylinder
b)
Horsepower engine
c)
Diameter Piston
d)
Piston displacement
42.
Refill capacity adalah adalah kapasitas oli atau fluida yang kita gunakan pada saat kita akan melakukan penggantian oli / fluida saat periodic service
a)
Benar
b)
Salah
43.
Jika kandungan sulfur dalam fuel mencapai < dari 0,5% maka interval penggantian oli engine
a)
Normal
b)
1/2 periode normal
c)
1/4 periode normal
d)
Tidak boleh digunakan
44.
Jika kandungan sulfur dalam fuel sebesar 0,5 – 1,0% maka interval penggantian oli engine
a)
250 jam
b)
500 jam
c)
125 jam
d)
Tidak boleh digunakan
45.
Apa yang harus dilakukan pertama kali saat akan melakukan pekerjaan yang berhubungan dengan system hidrolik
a)
Release pressure hidrolik dengan cara membuka oil filler cap
b)
Release pressure hidrolik dengan cara menggerakkan lever attachment
c)
Berhati hati karena oli masih panas
d)
Persiapkan tampungan oli
46.
Berdasarkan ukuran bore x stroke-nya engine D85ESS-2A termasuk ke dalam jenis engine
a)
Long stroke
b)
Square stroke
c)
Short Stroke
d)
Half Stroke
47.
Komponen yang menjadi input pada Torque Converter adalah
a)
Pump
b)
Turbin
c)
Stator
d)
Engine
48.
Untuk membersihkan air cleaner menggunakan udara bertekanan maksimal sebesar
a)
7 kg/cm2
b)
8 kg/cm2
c)
5 kg/cm2
d)
9 kg/cm2
49.
Nama komponen berikut adalah
a)
Battery relay
b)
Safety relay
c)
Heater relay
d)
Starting switcu
50.
Berapa nilai standard kekencangan track ?
a)
20 - 30mm
b)
10 - 20mm
c)
15 - 25mm
d)
25 - 35mm
