Quelles relations mathématiques correspondent au comportement de la différence de potentiel et du courant électrique dans un circuit en parallèle?

Quel est le sens conventionnel du courant électrique?

Les appareils tels qu’un téléviseur, micro-ondes et grille-pain, fonctionnent sur quel type de courant?

Les appareils tels qu’un téléphone, une lampe de poche, une calculatrice fonctionne sur quel type de courant?

Tu souhaite installer un panneau solaire à ton camp de chasse, lequel des installations n'est pas optimale?

Parmi les unités suivantes, lesquelles correspondent à 1 V (sachant que $$U=\frac{E}{\Delta t}$$ )?

Parmi les unités suivantes, laquelle correspondent à 1 A sachant que $$I=\frac{q}{\Delta t}$$ ?

Quelle est la fonction électrique d’un circuit imprimé?

Quel est le symbole d’une composante électrique qui accumule des charges et est utilisée dans le fonctionnement du flash d’un appareil photo?

Quel est le symbole d’une composante électrique qui permet au courant de circuler uniquement dans un sens et qui, dans certains circuits, peut convertir du courant alternatif en courant continu?

Quelle est la fonction de cette composante de système électrique

Quelle est la fonction de cette composante ?

Quelle est la fonction électrique du caoutchouc que l'on met autour de fils électriques?

Ceci est le symbole électrique

Quelle est la fonction de cette composante?

Quelle est la fonction électrique d'un fil électrique?

Quelle est la fonction électrique d'un disjoncteur?

Quel appareil est utilisé pour mesurer l’intensité du courant électrique?

Comment s'appelle le type de branchement de l'ampèremètre?

Comment s'appelle le type de branchement du voltmètre?

C'est le symbole électrique

Quel est le symbole de cette composante électrique?

Ampèremètre

Nomme la composante représenter par le symbole

Nomme la fonction de la composante sur l'image

Quelle est la composante électrique représentée par ce symbole?

En plus des éléments présent dans ce Quizizz, tu dois être capable de:

• -Prédire l'intensité du courant et la tension à l'aide des deux loi de Kirchhoff

-Calculer des résistance équivallente (Rtot) en série et en parallèle.

• -Évaluer la valeur d'un résistor codé

• -Utiliser la loi d'Ohm (U=RI)

Quel circuit illustre le branchement adéquat d'un voltmètre?

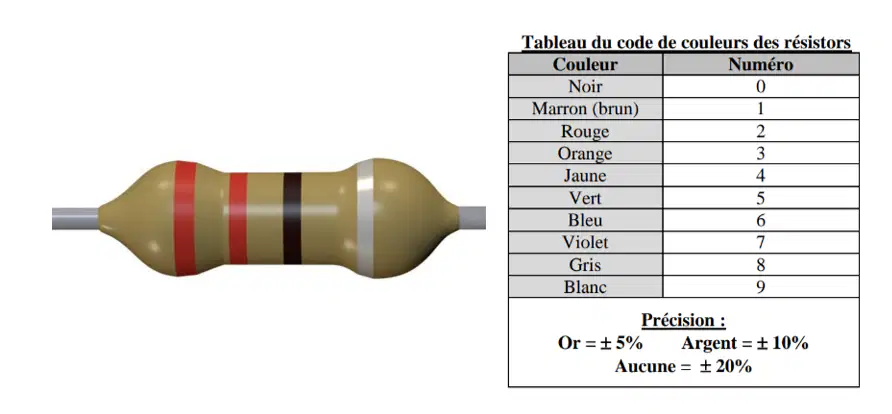

A l'aide du code couleur, déterminer la valeur de la résistance photographiée.

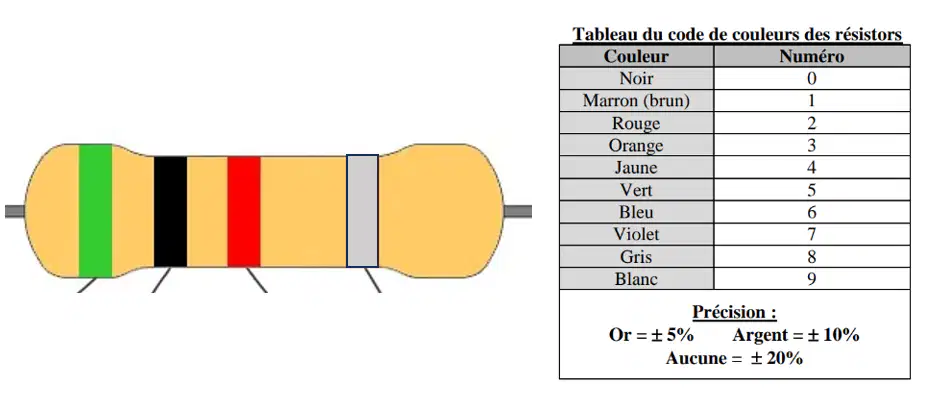

A l'aide du code couleur, déterminer la valeur de la résistance photographiée.

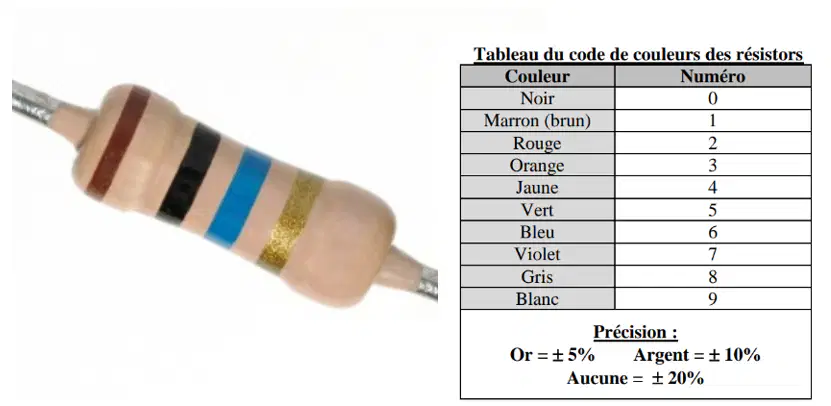

A l'aide du code couleur, déterminer la valeur de la résistance photographiée.

Quelle est l'intensité du courant dans l'embranchement du bas?

Trouve la tension électrique au voltmètre B, C.

Quelle est la résistance d’une ampoule reliée à une source de 120 volts et traversée par un courant de 2 ampères?

Quelle est la tension d'une ampoule possédant une résistance de 3Ω et un courant de 3A?

Quelle est la résistance équivalant (total) du circuit ?

Quelle est la résistance équivalante (total) du circuit ?

Quelle est la résistance équivalante (total) du circuit ?

La résistance dans le circuit décrit ci-dessus est de

77. Quels appareils fonctionnent?

L'interrupteur 1 est ouvert

L'interrupteur 2 est fermé

L'interrupteur 3 est fermé

77. Quels appareils fonctionnent?

L'interrupteur 1 est fermé

L'interrupteur 2 est fermé

L'interrupteur 3 est ouvert

77. Quels appareils fonctionnent?

L'interrupteur 1 est fermé

L'interrupteur 2 est ouvert

L'interrupteur 3 est fermé

Quelle unité utilise-t-on pour mesurer la tension électrique?

Un appareil électrique est alimenté par un courant de 15 A , et avec une tension électrique de 120 V. Calculer la résistance de cet appareil .

SI la tensions électrique U= 12V aux bornes d'un résistor R dont la résistance R= 3Ω , combien vaut l'intensité, I ?

Quel est le nom de ce type de circuit ?

Lequel des schémas suivants est entièrement correct (branchements et valeurs)?

Quel fil possède les meilleures caractéristiques pour être un bon conducteur électrique?

Un circuit possède un fusible qui protège le circuit ci-dessous. Si le fusible protège le circuit en permettant une intensité maximale de 5 A. Quelle doit être la valeur de la résistance du résistor pour que le circuit fonctionne?
