Post Test : Steam & Condensate System LNHT-ISOM

Total questions: 100

Worksheet time: 24mins

Name
Class

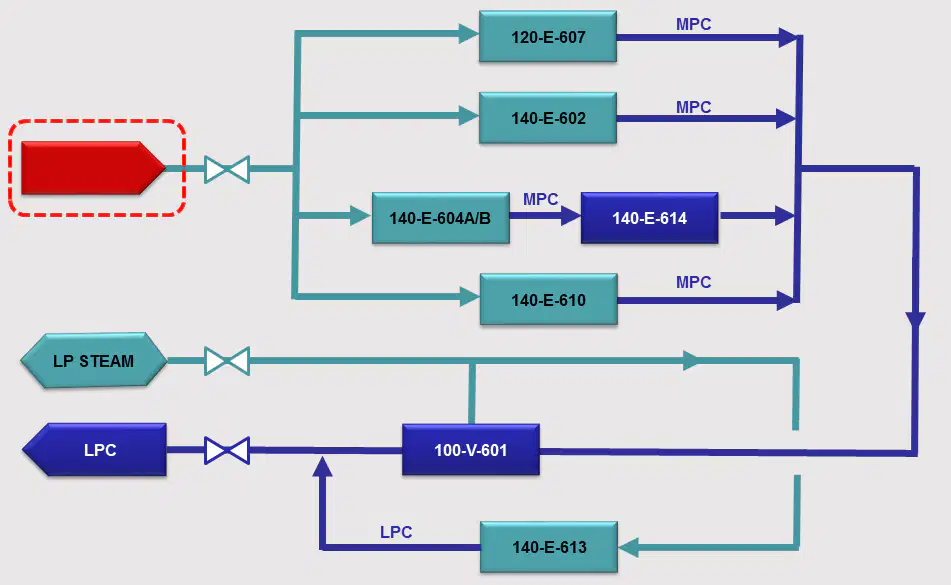

Date
1.

Equipment mana dibawah ini yang menggunakan MP Steam ?

a)

140-E-610

b)

140-E-613

c)

120-E-606

d)

48-A-602

2.

Equipment mana dibawah ini yang menggunakan MP Steam ? (Kecuali)

a)

140-F-601

b)

48-A-601

c)

120-F-601

d)

140-E-602

3.

Equipment yang memiliki sistem pengaman Shut of Valve/UV pada MP Steam Interlock yaitu ?

a)

140-E-602

b)

140-E-610

c)

120-E-607

d)

140-E-604A/D

4.

Control Valve untuk mengatur quantity MP Steam menuju 140-E-610 yaitu ?

a)

140-FV-040

b)

140-PV-040

c)

140-LV-027

d)

140-FV-010

5.

Efek perubahan kondisi operasi apakah dibawah ini yang akan berubah saat kita menaikkan Opening 140-FV-012A/B (Kecuali) ?

a)

140-LIC-010A/B Naik

b)

140-LIC-010A/B Turun

c)

140-PIC-019 Naik

d)

140-FIC-012A/B Naik

6.

Shut of Valve (UV) mana dibawah ini yang dilalui MP Steam ?

a)

140-UV-008

b)

140-UV-006

c)

140-UV-009

d)

140-UV-010

7.

Shut of Valve (UV) mana dibawah ini yang dilalui MP Steam ?

a)

140-UV-007

b)

140-UV-011

c)

140-UV-005

d)

140-UV-012

8.

Interlock System dibawah ini yang berhubungan dengan MP Steam yaitu ?

a)

140-IS-1

b)

140-IS-7

c)

140-IS-10

d)

140-IS-9

9.

Interlock System dibawah ini yang berhubungan dengan MP Steam yaitu ?

a)

140-IS-4

b)

140-IS-5

c)

140-IS-8

d)

140-IS-10

10.

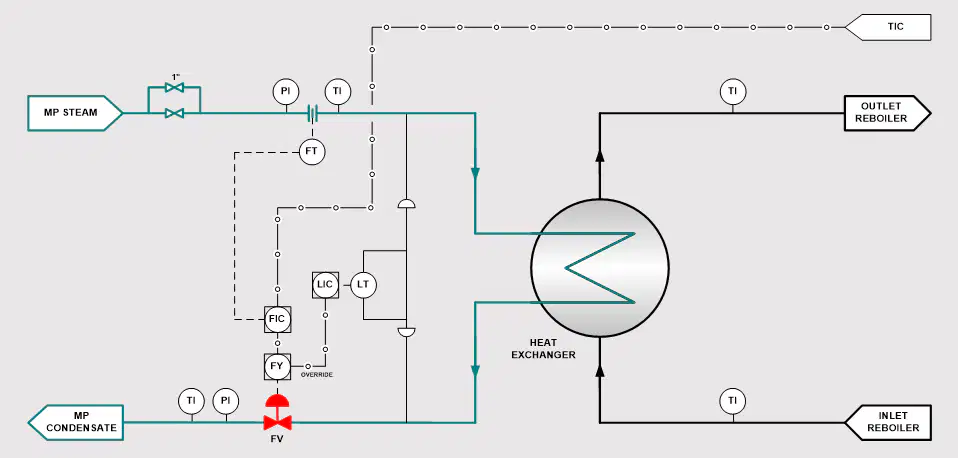

Control System MP Steam pada gambar berikut merupakan Control HE pada …..

a)

140-E-602

b)

120-E-607

c)

140-E-604A/B

d)

140-E-610

11.

Berapa size / ukuran line MP Steam Header LNHT-ISOM ?

a)

12"

b)

8"

c)

14"

d)

10"

12.

Control Temperature untuk MP Steam Header LNHT-ISOM yaitu …..

a)

120-TIC-075

b)

140-TIC-075

c)

120-TIC-074

d)

140-TIC-074

13.

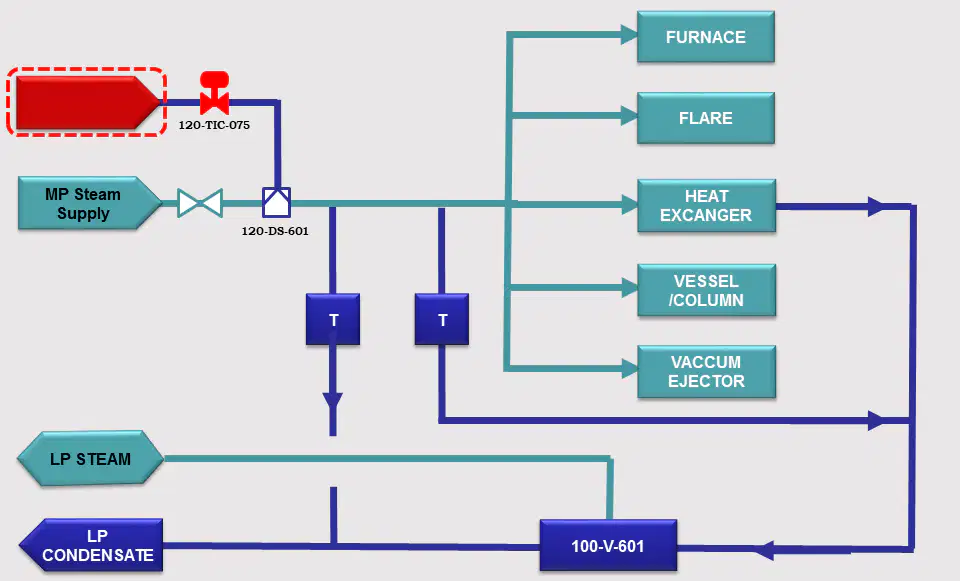

Fluida untuk Control Temperature untuk MP Steam Header LNHT-ISOM yaitu …..

a)

LP BFW

b)

LP Steam

c)

LP Condensate

d)

MP Condensate

14.

Line Fluida yang hanya 1 (satu) fungsi yaitu fluida Import Battery Limit dibawah ini yang benar yaitu …..

a)

MP Steam

b)

LP Steam

c)

LP Condensate

d)

MP Condensate

15.

Equipment yang tidak memiliki sistem pengaman Shut of Valve/UV pada MP Steam Interlock yaitu ?

a)

120-E-607

b)

140-E-602

c)

140-E-604A

d)

140-E-604B

16.

Berapa pressure normal pada MP Steam Header LNHT-ISOM ?

a)

17 - 18 kg/cm2

b)

18 - 19 kg/cm2

c)

19 - 20 kg/cm2

d)

16 - 17 kg/cm2

17.

Control Valve untuk mengatur quantity MP Steam menuju 120-E-607 yaitu ?

a)

120-FV-022

b)

120-LV-022

c)

120-FV-023

d)

120-FV-021

18.

Control Valve untuk mengatur quantity MP Steam menuju 140-E-604B yaitu ?

a)

140-FV-012B

b)

140-FV-012A

c)

140-FV-010A

d)

140-FV-010B

19.

Control Valve untuk mengatur quantity MP Steam menuju 140-E-602 yaitu ?

a)

140-FV-010

b)

140-FV-012

c)

140-FV-020

d)

140-FV-008

20.

Interlock System yang berfungsi untuk melindungi 120-E-607 yaitu parameter safeguard …..

a)

120-LSLL-018

b)

120-LSHH-018

c)

120-LSLL-022

d)

120-LSHH-022

21.

Interlock System yang berfungsi untuk melindungi 140-E-604A yaitu parameter safeguard …..

a)

140-LSLL-010A

b)

140-LSHH-010A

c)

140-LSLL-010B

d)

140-LSHH-010B

22.

Control System MP Steam pada gambar berikut merupakan Control HE pada …..

a)

140-E-604A/B

b)

140-E-610

c)

140-E-602

d)

140-E-603

23.

Control System MP Steam pada gambar berikut merupakan Control HE pada …..

a)

120-E-607

b)

140-E-610

c)

140-E-602

d)

140-E-603

24.

Control System MP Steam pada gambar berikut merupakan Control HE pada …..

a)

140-E-610

b)

120-E-607

c)

140-E-604A/B

d)

140-E-602

25.

Heat Exchanger (HE) yang tidak memiliki fasilitas indikator level condensate yaitu …..

a)

140-E-602

b)

120-E-607

c)

140-E-604A/B

d)

140-E-613

26.

Efek perubahan kondisi operasi apakah dibawah ini yang akan berubah saat kita menurunkan Opening 120-FV-022 ?

a)

120-LIC-018 Naik

b)

120-FIC-022 Naik

c)

120-LIC-018 Turun

d)

120-LIC-018 Tetap

27.

Efek perubahan kondisi operasi apakah dibawah ini yang akan berubah saat kita menaikkan Opening 140-FV-012A/B ?

a)

140-PIC-019 Naik

b)

140-LIC-010A/B Naik

c)

140-FIC-019 Naik

d)

140-FIC-012A/B Turun

28.

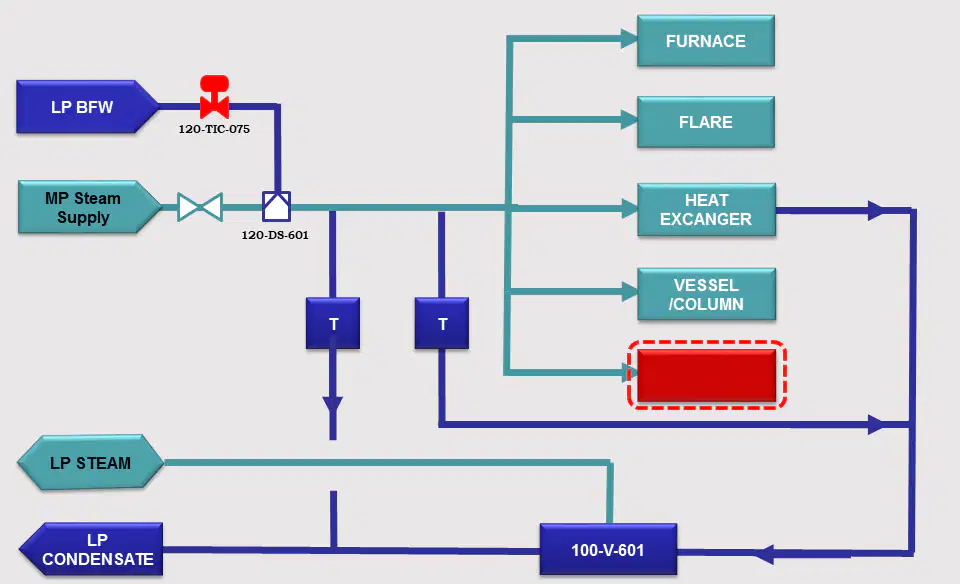

Equipment apa di bawah ini yang menggunakan MP Steam ?

a)

Soot Blower 120-F-601

b)

Soot Blower 140-F-601

c)

Snuffing Steam 120-F-601

d)

Snuffing Steam 140-F-601

29.

Equipment apa di bawah ini yang menggunakan MP Steam yang memiliki permanent line Steaming Out untuk kebutuhan HC Freeing ?

a)

120-C-601

b)

120-V-601

c)

120-V-602

d)

120-V-603

30.

Equipment apa di bawah ini yang menggunakan MP Steam yang memiliki permanent line Steaming Out untuk kebutuhan HC Freeing (Kecuali) ?

a)

140-V-601

b)

120-V-606

c)

120-V-604

d)

140-C-603

31.

Equipment mana dibawah ini yang menggunakan LP Steam ?

a)

140-E-613

b)

120-E-607

c)

140-E-604A/B

d)

140-E-614

32.

Equipment mana dibawah ini yang menggunakan LP Steam ? (Kecuali)

a)

Atomizing Steam 120-F-601

b)

Snuffing Steam 140-F-601

c)

Snuffing Steam 120-F-601

d)

Utility Steam

33.

Line LP Steam menuju 140-E-613 yang benar yaitu ?

a)

LP Steam → 140-E-613 (Tube Side) → 140-FV-017 → LP Condensate

b)

LP Steam → 140-E-613 (Shell Side) → 140-FV-017 → LP Condensate

c)

LP Steam → 140-E-613 (Tube Side) → 140-FV-017 → 100-V-601

d)

LP Steam → 140-E-613 (Tube Side) → 140-FV-018 → LP Condensate

34.

Sistem control pada 140-E-613 yang benar yaitu ?

a)

140-TIC-052 (Auto) & 140-FIC-017 (Cascade)

b)

140-FIC-017 (Auto) & 140-TIC-052 (Cascade)

c)

140-TIC-052 (Auto) & 140-FIC-017 (Auto)

d)

140-FIC-017 (Auto) & 140-TIC-052 (Manual)

35.

Equipment mana dibawah ini yang menggunakan LP Steam ?

a)

Steam Tracing

b)

Soot Blowing Furnace

c)

Reboiler 140-C-601

d)

Reboiler 120-C-601

36.

Equipment mana dibawah ini yang menggunakan LP Steam ?

a)

Snuffing Steam 120-F-601

b)

Vapourizer 140-E-610

c)

Soot Blowing Furnace

d)

Caustic Heater Stabilizer

37.

Equipment mana dibawah ini yang menggunakan LP Steam ?

a)

Steam Utility Station

b)

Reboiler 140-C-601

c)

Vapourizer 140-E-610

d)

Soot Blowing Furnace

38.

Steam Tracing Branch dari LP Steam Header memiliki kode tag number ……

a)

DM

b)

CM

c)

AM

d)

PM

39.

Apa kepanjangan kode Steam Tracing Branch pada "DM" ?

a)

Distribution Manifold

b)

Direct Multifunction

c)

Direct Manifold

d)

Distribution Multifunction

40.

Equipment mana dibawah ini yang menggunakan LP Steam ?

a)

Snuffing Steam 140-F-601

b)

Soot Blowing 140-F-601

c)

Soot Blowing 120-F-601

d)

Reboiler 140-C-601

41.

Control System LP Steam pada gambar berikut merupakan Control HE pada ….. (kecuali)

a)

140-E-613

b)

120-E-607

c)

140-E-604A/B

d)

140-E-602

42.

Berapa size / ukuran line LP Steam Header LNHT-ISOM ?

a)

8"

b)

6"

c)

10"

d)

12"

43.

Line di battery limit mana yang memiliki fungsi sebagai line import dan export yaitu …..

a)

LP Steam

b)

MP Steam

c)

MP Condensate

d)

LP Condensate

44.

Berapa pressure normal pada LP Steam Header LNHT-ISOM ?

a)

3 - 4 kg/cm2

b)

4 - 5 kg/cm2

c)

2 - 3 kg/cm2

d)

6 - 7 kg/cm2

45.

Kapan waktu yang tepat untuk dilakukan Snuffing Steam pada Furnace ?

a)

Sebelum Firing Pilot (Start Up)

b)

Saat Penyalaan Pilot + Burner (Recovery Pasca Trip Furnace)

c)

Setelah Firing Pilot (Start Up)

d)

Saat Normal Operasi

46.

Line manakah dibawah ini yang tidak dilengkapi Steam Tracing (Kecuali) ?

a)

Line Discharge RGC 120-K-601A/B

b)

Line Fuel Gas Header

c)

Line Fuel Oil Supply / Return Header

d)

Line Sour Gas LNHT Header

47.

Utility Station : Elevasi 2 Nomor 026
Pada Tag Number Steam Utility Station manakah yang benar pada pernyataan di atas ?

a)

E200 - US - 026

b)

E300 - US - 026

c)

E200 - ST - 026

d)

E300 - ST - 026

48.

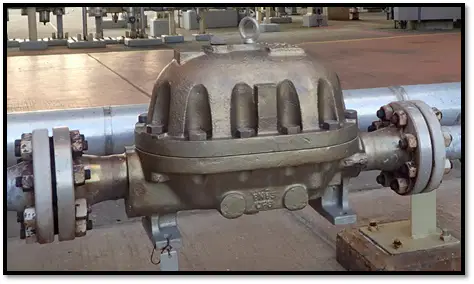

Steam Trap yang sesuai dengan gambar berikut ini yaitu …..

a)

120-ST-6001

b)

140-ST-6001

c)

120-ST-601

d)

140-ST-601

49.

Steam Trap yang sesuai dengan gambar berikut ini yaitu …..

a)

140-ST-6001

b)

120-ST-6001

c)

120-ST-601

d)

140-ST-601

50.

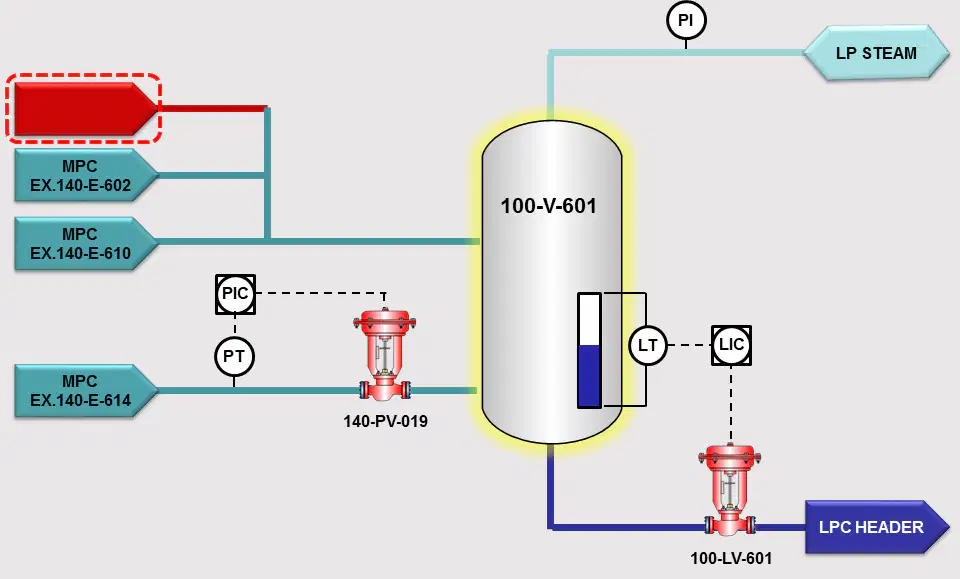

Line berikut ini yang tidak memiliki hubungan dengan LP Condensate System yaitu …..

a)

120-E-605

b)

Snuffing Steam 120-F-601

c)

140-E-613

d)

Steam Tracing Branch

51.

MP Condensate ex. 140-E-604A/B menuju 100-V-601 dikontrol oleh kontrol …..

a)

140-PIC-019

b)

140-FIC-010

c)

140-FIC-040

d)

140-FIC-012

52.

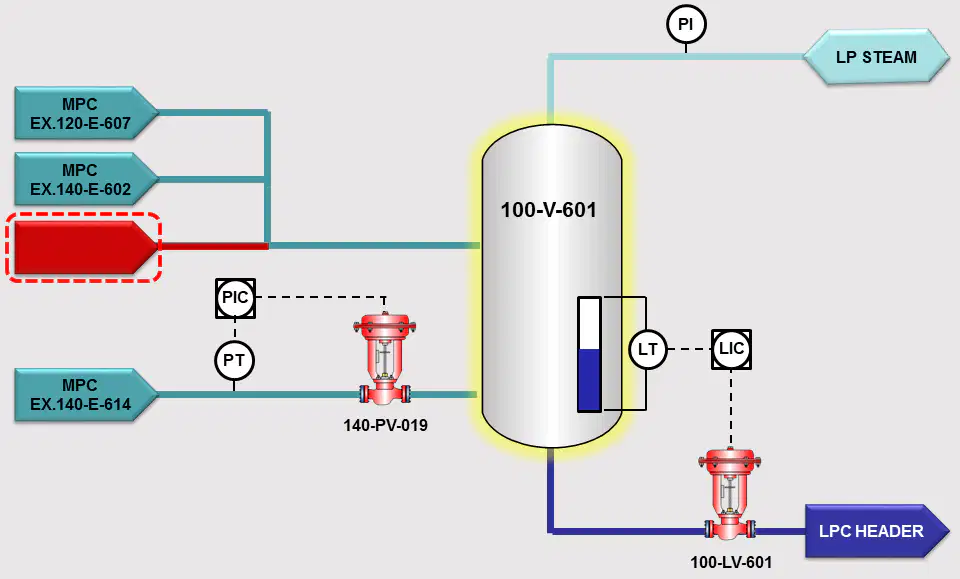

Line berikut ini yang tidak memiliki hubungan dengan MP Condensate System yaitu …..

a)

Soot Blowing 120-F-601

b)

140-E-604A/B

c)

120-E-607

d)

140-E-610

53.

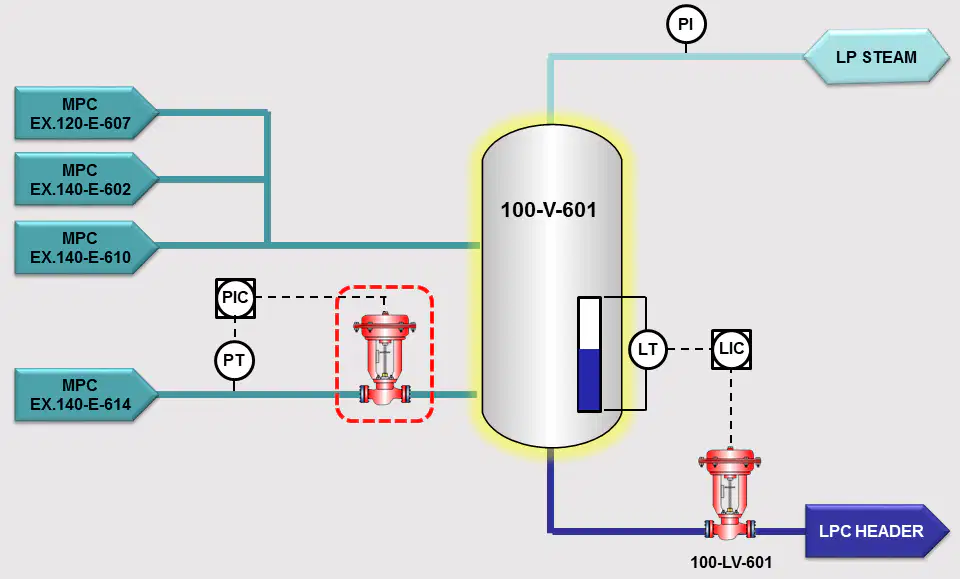

Apa jenis control valve 140-PV-019 ?

a)

Air to Open

b)

Air to Close

c)

Failure Open

d)

Failure Lock

54.

Line MP Condensate menuju 140-E-604A/B yang benar yaitu ?

a)

MP Steam → 140-UV-008 → 140-E-604A/B (Tube Side) → 140-FV-012A/B → 140-E-614 (Tube Side) → 140-PV-019 → 100-V-601

b)

MP Steam → 140-UV-008 → 140-E-604A/B (Tube Side) → 140-FV-010A/B → 140-E-614 (Tube Side) → 140-PV-019 → 100-V-601

c)

MP Steam → 140-UV-008 → 140-E-604A/B (Tube Side) → 140-FV-012A/B → 140-E-614 (Tube Side) → 140-PV-019 → LP Condensate Header

d)

MP Steam → 140-UV-008 → 140-E-604A/B (Tube Side) → 140-FV-010A/B → 140-E-614 (Tube Side) → 140-PV-019 → 100-V-601

55.

Line MP Condensate dari 140-E-610 yang benar yaitu ?

a)

MP Steam → 140-FV-040 → 140-E-610 (Tube Side) → 140-ST-6001 → 100-V-601

b)

MP Steam → 140-E-610 (Tube Side) → 140-FV-040 → 140-ST-6001 → 100-V-601

c)

MP Steam → 140-FV-040 → 140-E-610 (Tube Side) → 140-ST-6001 → LP Condensate Header

d)

MP Steam → 140-E-610 (Tube Side) → 140-FV-040 → 140-ST-6001 → LP Condensate Header

56.

Line MP Condensate dari 140-E-602 yang benar yaitu ?

a)

MP Steam → 140-UV-007 → 140-PV-020 → 140-E-602 (Tube Side) → 140-FV-010 → 100-V-601

b)

MP Steam → 140-UV-007 → 140-PV-020 → 140-E-602 (Tube Side) → 140-FV-010 → LP Condensate Header

c)

MP Steam → 140-UV-007 → 140-PV-030 → 140-E-602 (Tube Side) → 140-FV-010 → 100-V-601

d)

MP Steam → 140-UV-008 → 140-PV-020 → 140-E-602 (Tube Side) → 140-FV-010 → LP Condensate Header

57.

Line MP Condensate dari 140-E-607 yang benar yaitu ?

a)

MP Steam → 120-E-607 (Tube Side) → 120-FV-022 → 100-V-601

b)

MP Steam → 120-E-607 (Tube Side) → 120-FV-022 → LP Condensate Header

c)

MP Steam → 120-UV-007 → 120-E-607 (Tube Side) → 120-FV-022 → 100-V-601

d)

MP Steam → 120-E-607 (Tube Side) → 120-FV-018 → LP Condensate Header

58.

System Pengaman pada Level Condensate pada 140-E-604A yaitu …..

a)

140-LIC-010A

b)

140-LIC-018A

c)

140-LIC-012A

d)

140-LIC-008A

59.

Apa service pada 100-V-601 ?

a)

Condensate Flash Drum

b)

Condensate Drum

c)

MP Condensate Drum

d)

LP Condensate Drum

60.

Apa jenis control valve 140-FV-012A/B ?

a)

Failure Close

b)

Failure Open

c)

Air to Close

d)

Failure Lock

61.

Apa jenis control valve 120-FV-022 ?

a)

Air to Open

b)

Air to Close

c)

Failure Open

d)

Failure Lock

62.

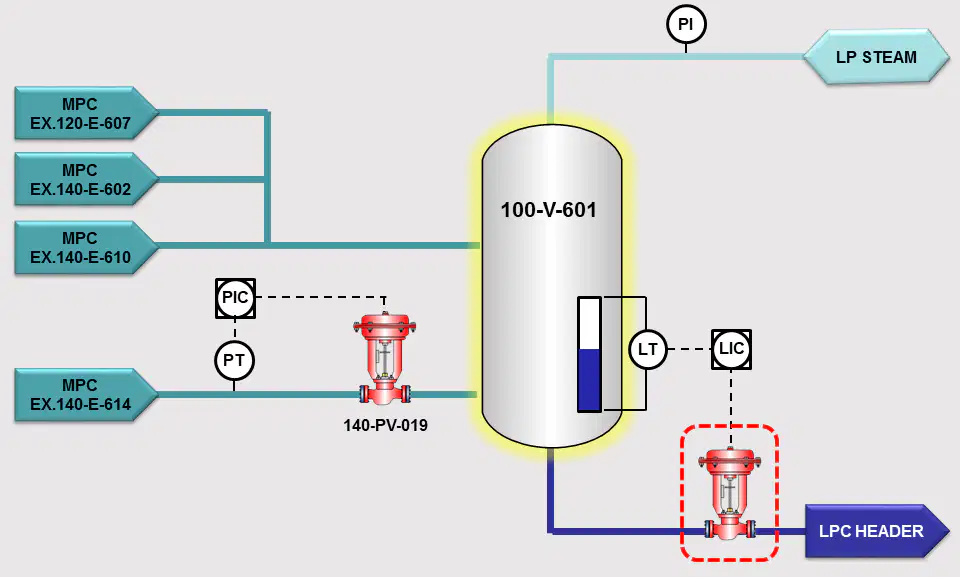

Apa jenis control valve 100-LV-601 ?

a)

Failure Close

b)

Failure Open

c)

Air to Close

d)

Failure Lock

63.

Berapa size line MP Condensate ex. 140-E-614 menuju 100-V-601 ?

a)

8"

b)

6"

c)

10"

d)

12"

64.

Ada berapa line MP Condensate inlet 100-V-601 ?

a)

2 (Dua)

b)

1 (Satu)

c)

3 (Tiga)

d)

4 (Empat)

65.

Line manakan di bawah ini yang tidak ada di Battery Limit ?

a)

MP Condensate

b)

MP Steam

c)

LP Condensate

d)

LP Steam

66.

Line berikut ini yang memiliki hubungan dengan MP Condensate System yaitu …..

a)

140-E-610

b)

140-E-613

c)

140-E-603

d)

120-E-602

67.

Apa jenis insulation pada Line MP Condensate Header ?

a)

IH (Hot Insulation)

b)

IS (Insulation Safety)

c)

IH (Isolation Heat)

d)

IS (Isolation Safety)

68.

Controller yang dapat beroperasi pada mode Cascade (Program) adalah …..

a)

140-FIC-040

b)

120-FIC-022

c)

140-FIC-010

d)

140-FIC-012A/B

69.

Line berikut ini yang memiliki hubungan dengan LP Condensate System yaitu …..

a)

Snuffing Steam 140-F-601

b)

140-E-602

c)

Soot Blower 120-F-601

d)

140-E-610

70.

Berapa size / ukuran line LP Condensate Header LNHT-ISOM ?

a)

12"

b)

8"

c)

6"

d)

10"

71.

Control valve mana dibawah ini yang dilalui LP Condensate ?

a)

140-FV-017

b)

140-FV-020

c)

120-FV-022

d)

120-FV-017

72.

Control valve mana dibawah ini yang dilalui LP Condensate ?

a)

100-LV-601

b)

100-LV-602

c)

100-FV-601

d)

100-FV-602

73.

Steam Tracing Branch dari LP Condensate Header memiliki kode tag number ……

a)

CM

b)

DM

c)

AM

d)

PM

74.

Apa kepanjangan kode Steam Tracing Branch pada "CM" ?

a)

Collection Manifold

b)

Contineous Multifunction

c)

Contineous Manifold

d)

Collection Multifunction

75.

Line di battery limit mana yang hanya memiliki fungsi sebagai line export yaitu …..

a)

LP Condensate

b)

MP Steam

c)

MP Condensate

d)

LP Steam

76.

Sistem control Master + Sleeve pada 140-E-602 yang benar adalah …..

a)

140-TIC-011 (Auto) + 140-FIC-010 (Cascade)

b)

140-TIC-008 (Auto) + 140-FIC-010 (Cascade)

c)

140-TIC-060 (Auto) + 140-FIC-010 (Cascade)

d)

140-TIC-008 (Auto) + 140-FIC-012 (Cascade)

77.

Apa warna control valve 100-LV-601 ?

a)

Merah

b)

Hijau

c)

Kuning

d)

Silver

78.

Apa jenis insulation pada Line LP Condensate Header ?

a)

IS (Insulation Safety)

b)

IH (Hot Insulation)

c)

IH (Isolation Heat)

d)

IS (Isolation Safety)

79.

Apa jenis kode insulation pada Line yang dilengkapi Steam Tracing pada P&ID yaitu ?

a)

ST (Steam Tracing)

b)

ST (Steam Trapping)

c)

ET (Electric Tracing)

d)

ET (Electric Trapping)

80.

Kemana arah aliran Outlet pada Steam Trap di bawah ini ?

a)

LP Condensate Header

b)

MP Condensate Header

c)

100-V-601

d)

100-V-610

81.

Lengkapi gambar line up yang kosong dan telah ditandai kotak garis merah putus-putus di bawah ini

a)

MP Condensate ex. 120-E-607

b)

LP Condensate ex. 120-E-607

c)

MP Condensate ex. 120-C-601

d)

LP Condensate ex. 120-C-601

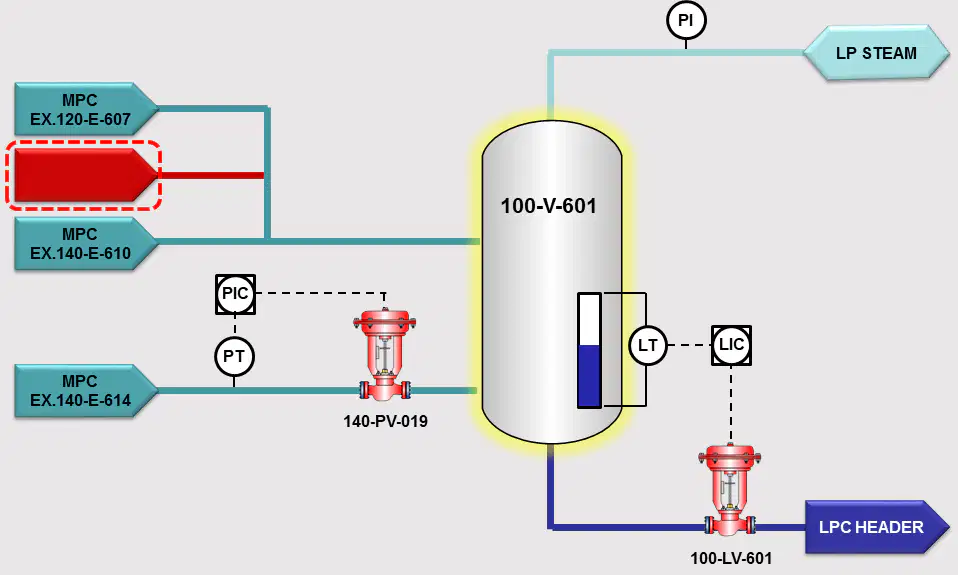

82.

Lengkapi gambar line up yang kosong dan telah ditandai kotak garis merah putus-putus di bawah ini

a)

MP Condensate ex. 140-E-602

b)

LP Condensate ex. 140-E-613

c)

MP Condensate ex. 140-E-613

d)

LP Condensate ex. 140-E-602

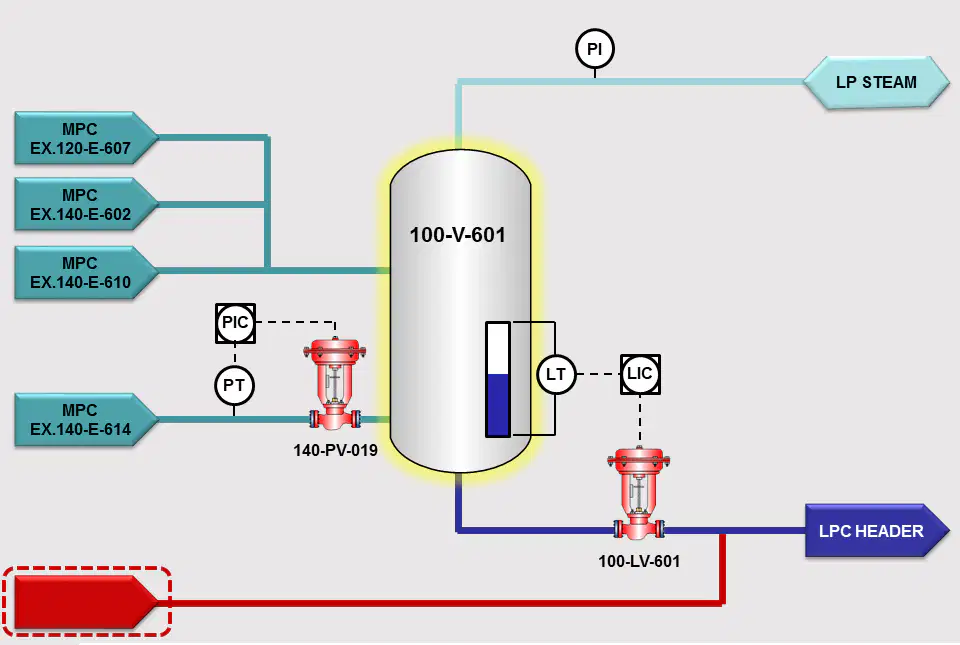

83.

Lengkapi gambar line up yang kosong dan telah ditandai kotak garis merah putus-putus di bawah ini

a)

MP Condensate ex. 140-E-610

b)

MP Condensate ex. 140-E-602

c)

MP Condensate ex. 140-E-604A/B

d)

MP Condensate ex. 140-E-607

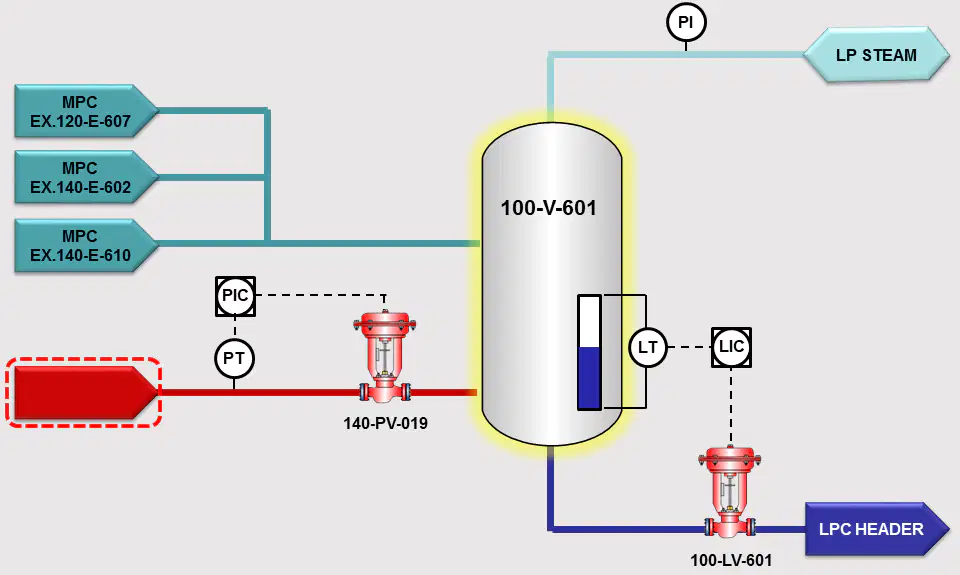

84.

Lengkapi gambar line up yang kosong dan telah ditandai kotak garis merah putus-putus di bawah ini

a)

MP Condensate ex. 140-E-614

b)

MP Condensate ex. 140-E-610

c)

MP Condensate ex. 140-E-602

d)

MP Condensate ex. 140-E-604A/B

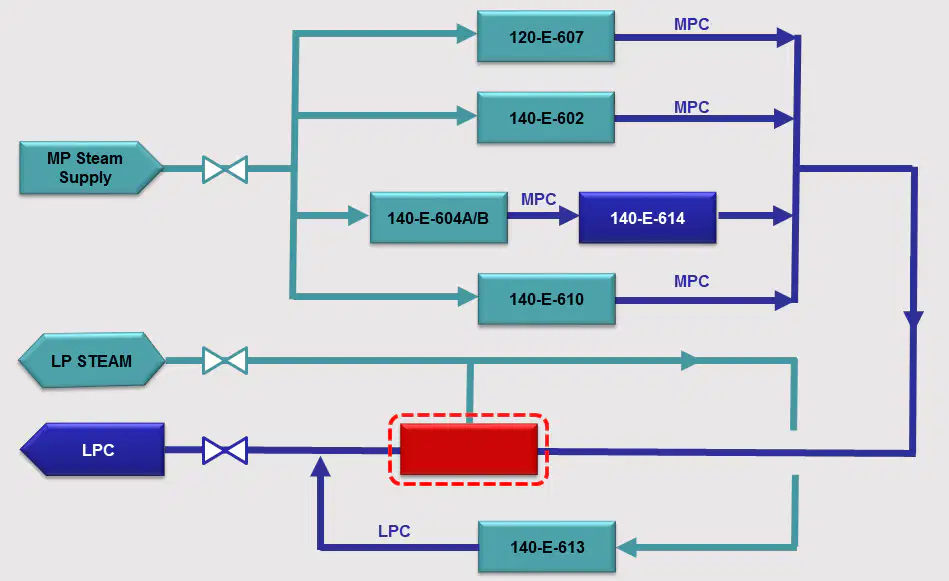

85.

Lengkapi gambar line up yang kosong dan telah ditandai kotak garis merah putus-putus di bawah ini

a)

140-PV-019

b)

140-PV-010

c)

140-PV-030

d)

140-PV-020

86.

Lengkapi gambar line up yang kosong dan telah ditandai kotak garis merah putus-putus di bawah ini

a)

100-LV-601

b)

100-LV-602

c)

100-LV-001

d)

100-LV-002

87.

Lengkapi gambar line up yang kosong dan telah ditandai kotak garis merah putus-putus di bawah ini

a)

LP Condensate ex. 140-E-613

b)

MP Condensate ex. 140-E-613

c)

LP Condensate ex. 140-E-604A/B

d)

MP Condensate ex. 140-E-604A/B

88.

Lengkapi gambar line up yang kosong dan telah ditandai kotak garis merah putus-putus di bawah ini

a)

100-V-601

b)

120-ST-6001

c)

140-ST-6001

d)

Utility Station

89.

Lengkapi gambar line up yang kosong dan telah ditandai kotak garis merah putus-putus di bawah ini

a)

MP Steam Header

b)

LP Steam Header

c)

LP Condensate Header

d)

MP Condensate Header

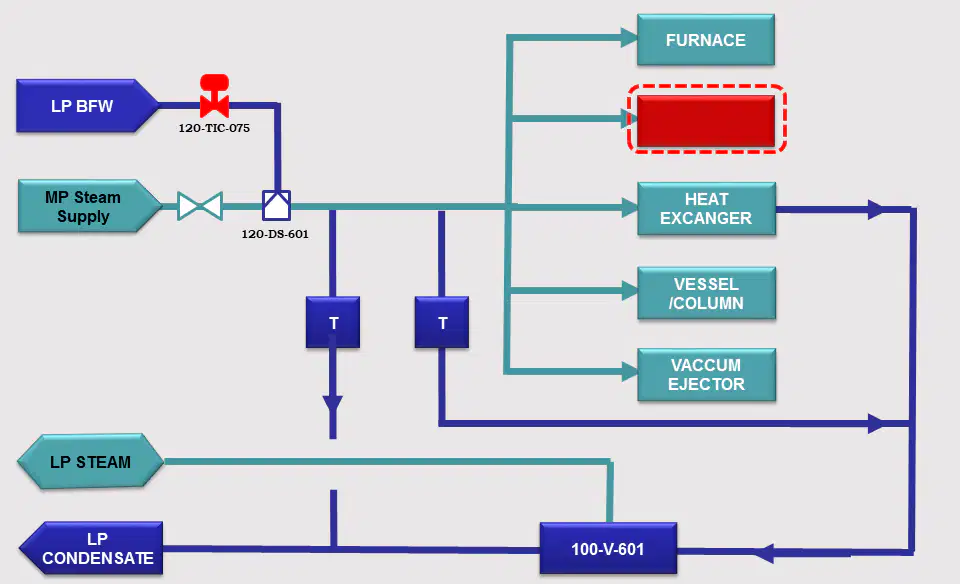

90.

Lengkapi gambar line up yang kosong dan telah ditandai kotak garis merah putus-putus di bawah ini

a)

LP BFW

b)

MP BFW

c)

LP Steam

d)

LP Condensate

91.

Lengkapi gambar line up yang kosong dan telah ditandai kotak garis merah putus-putus di bawah ini

a)

140-J-601

b)

140-D-601

c)

140-V-602

d)

140-F-601

92.

Lengkapi gambar line up yang kosong dan telah ditandai kotak garis merah putus-putus di bawah ini

a)

48-A-601

b)

48-A-602

c)

48-V-601

d)

48-V-602

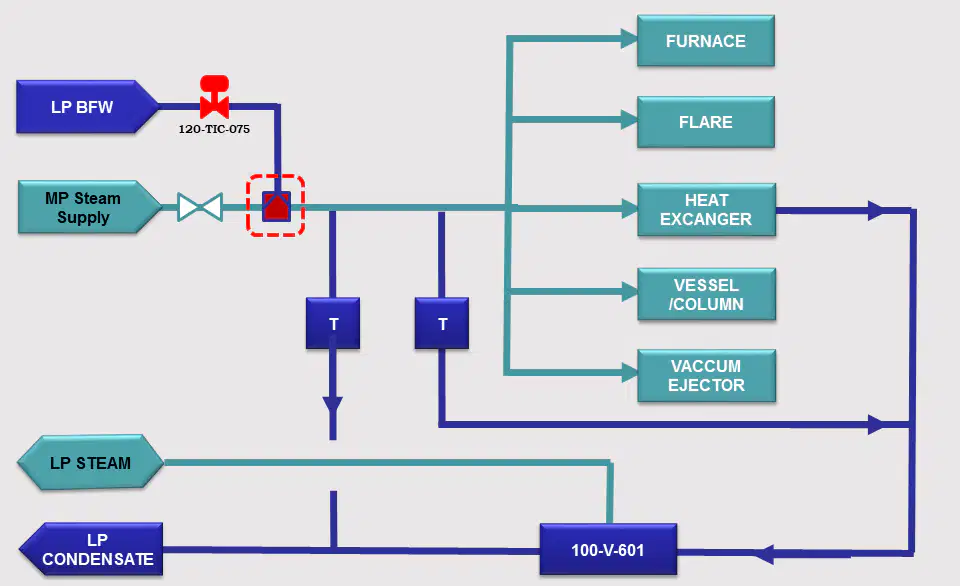

93.

Lengkapi gambar line up yang kosong dan telah ditandai kotak garis merah putus-putus di bawah ini

a)

120-DS-601

b)

100-DS-601

c)

140-DS-601

d)

100-DS-001

94.

Kemana aliran Outlet Steam Trap yang sesuai dengan gambar di bawah ini yaitu …..

a)

LP Condensate Header

b)

MP Condensate Header

c)

100-V-601

d)

100-V-610

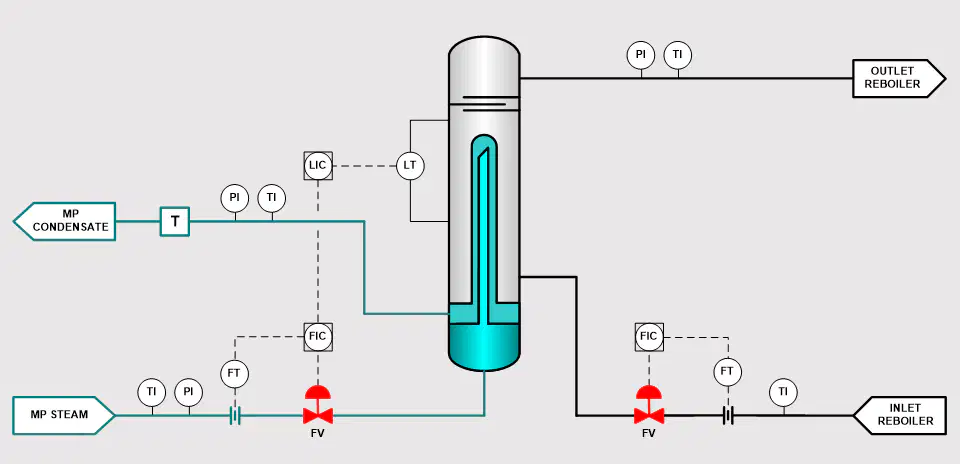

95.

Pernyataan yang tepat untuk gambar proses pada 120-E-607 berikut yaitu …..

a)

A dan B : Salah Semua

b)

A dan B : Benar Semua

c)

A : Benar dan B : Salah

d)

A : Salah dan B : Benar

96.

Pernyataan yang tepat untuk gambar proses pada 140-E-604A/B berikut yaitu …..

a)

A : Salah dan B : Benar

b)

A dan B : Salah Semua

c)

A dan B : Benar Semua

d)

A : Benar dan B : Salah

97.

Pernyataan yang tepat untuk gambar proses pada 140-E-602 berikut yaitu …..

a)

A : Benar dan B : Salah

b)

A dan B : Salah Semua

c)

A dan B : Benar Semua

d)

A : Salah dan B : Benar

98.

Pernyataan yang tepat untuk gambar proses pada 140-E-602 berikut yaitu …..

a)

A dan B : Salah Semua

b)

A dan B : Benar Semua

c)

A : Benar dan B : Salah

d)

A : Salah dan B : Benar

99.

Pernyataan yang tepat untuk gambar proses pada 140-E-610 berikut yaitu …..

a)

A dan B : Salah Semua

b)

A dan B : Benar Semua

c)

A : Benar dan B : Salah

d)

A : Salah dan B : Benar

100.

Pernyataan yang tepat untuk gambar proses pada 140-E-610 berikut yaitu …..

a)

A : Benar dan B : Salah

b)

A dan B : Salah Semua

c)

A dan B : Benar Semua

d)

A : Salah dan B : Benar

Similar Resources on Wayground

Hoja de trabajo de comprensión lectora y gramática

98 questions

Hoja de trabajo de comprensión lectora y gramática

quiz

Worksheet

•

Professional Development

ACR-203 Baseline

100 questions

ACR-203 Baseline

quiz

Worksheet

•

Professional Development

2024 Practice Test #3

100 questions

2024 Practice Test #3

quiz

Worksheet

•

Professional Development

Post test ชุด 1

100 questions

Post test ชุด 1

quiz

Worksheet

•

Professional Development

NURSING PRACTICE 1 📌 FINAL PROOF READ MAY NLE 2022

100 questions

NURSING PRACTICE 1 📌 FINAL PROOF READ MAY NLE 2022

quiz

Worksheet

•

Professional Development

Big Test Dude Part 3

99 questions

Big Test Dude Part 3

quiz

Worksheet

•

Professional Development

Post Test : Preparation COA Feed/H2 Dryer & CGB

100 questions

Post Test : Preparation COA Feed/H2 Dryer & CGB

quiz

Worksheet

•

Professional Development
