WorksheetsEvaluación de conocimientos - Curso Sistema Tuberías
Total questions: 72
Worksheet time: 5hrs 3mins
El CIHSE indica en su capitulo 7 que para verificar la instalación de las tuberías de aguas residuales "...Los ramales de desagüe, bajantes y colectores de aguas residuales se someterán a una prueba de agua o de aire..."
Verdadero
Falso
Acorde a lo indicado en el Capitulo 1 del CIHSE, indica que "...Las disposiciones contenidas en este Código representan requisitos mínimos en procura de un adecuado desempeño de las instalaciones. No obstante, la labor del profesional responsable del diseño no se debe limitar al cumplimiento irreflexivo de estas disposiciones, sino .... adoptar criterios alternativos más rigurosos que los establecidos por este Código..."
Verdadero
Falso
Acorde a lo indicado en el Capitulo 3 del CIHSE, indica que "...Toda edificación destinada a uso u ocupación humana podría contar con un sistema de abastecimiento de agua potable si el dueño así lo decide..."
Verdadero
Falso

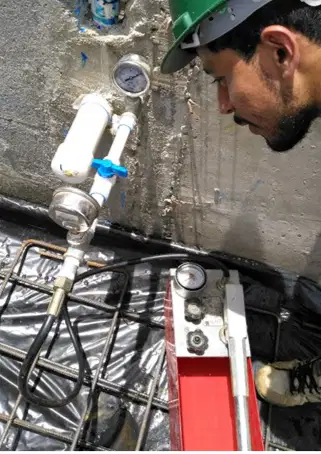

Sistema de agua potable, Capítulo 6. Prueba hidrostatica. La prueba de presión a realizar en las tuberías, deberá ser de al menos _______ acorde con el CIHSE * (1 Point)
620 kPa (90 psi)
700 kPa (101 psi)
1 034 kPa (150 psi)
1 200 kPa (175 psi)

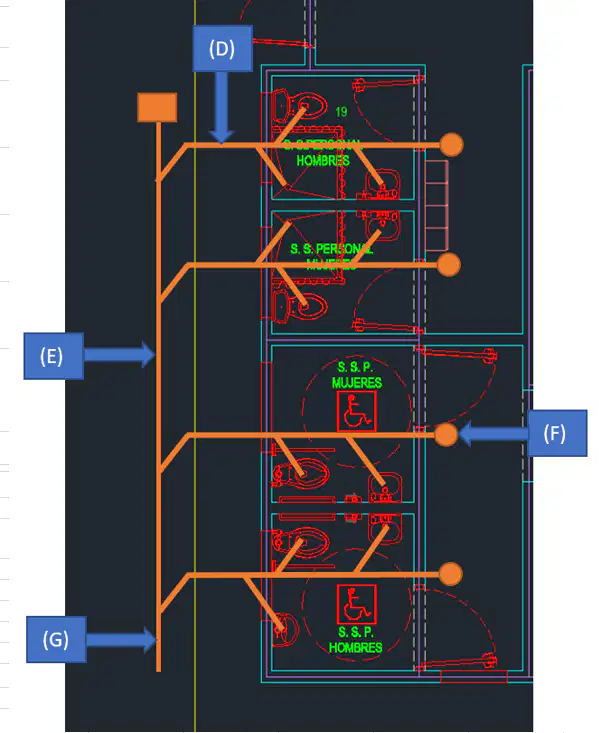

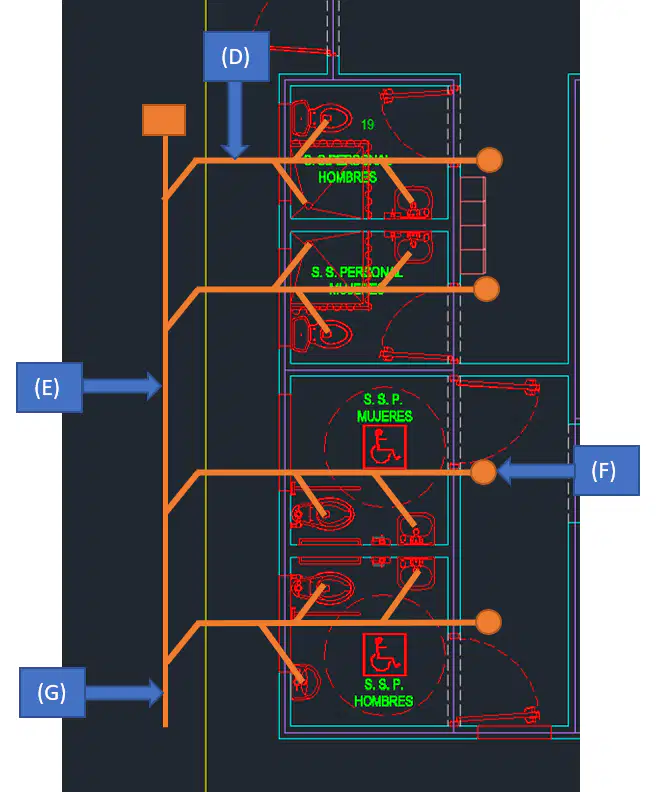

Para el servicio sanitario público de la imagen adjunta, indicar las unidades de descarga (UD) para los punto (D), (E) y (G). Observe bien la imagen de cada accesorio sanitario, pues hay tanto inodoros de tanque como de fluxometros. El orinal es de fluxómetro. Los dos recintos de arriba cuentan con ducha.
D= 13, E= 26, G= 59
D= 18, E= 29, G= 64
D= 13, E= 20, G= 51
D= 18, E= 36, G= 70

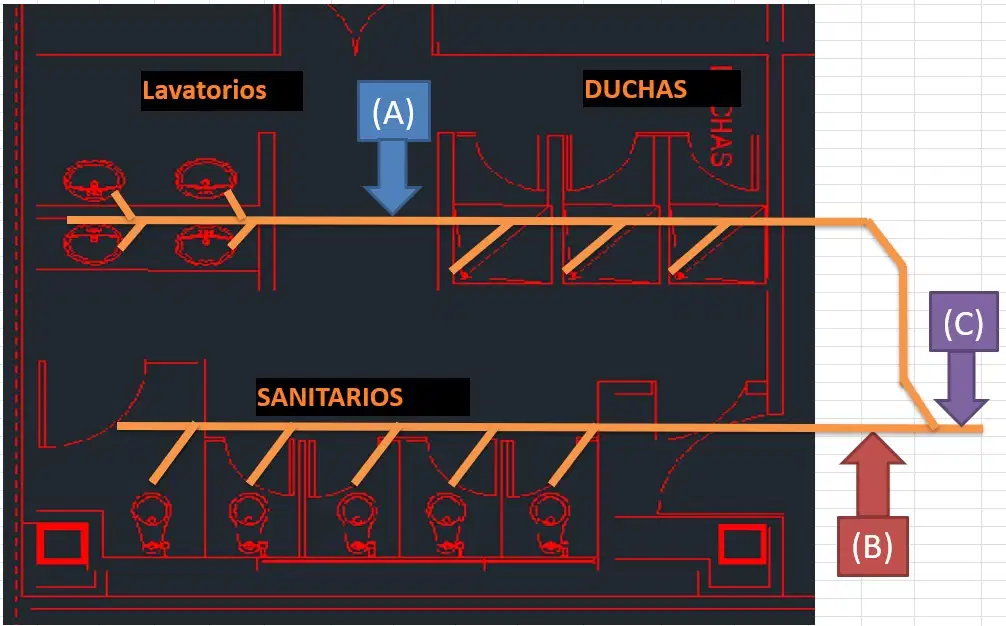

Para el servicio sanitario público de la imagen adjunta, indicar las unidades de descarga (UD) para los punto (A), (B) y (C). Observe bien la imagen de cada accesorio sanitarios. Se tiene una seccion de lavatorios, otra de duchas y una de inodoros de fluxómetro.
A= 8, B= 25, C= 40
A= 8, B= 25, C= 58
A= 16, B= 50, C= 60
A= 16, B= 50, C= 78
Para el servicio sanitario público de la imagen adjunta, indicar las unidades de descarga (UD) para los punto (A), (B) y (C). Observe bien la imagen de cada accesorio sanitarios. En el SSH hay orinales con fluxómetro. Hay dos tipos de lavatorios, de sobremesa e individual.
A= 20, B= 20, C= 60
A= 10, B= 32, C= 68
A= 20, B= 40, C= 82
A= 24, B= 50, C= 90

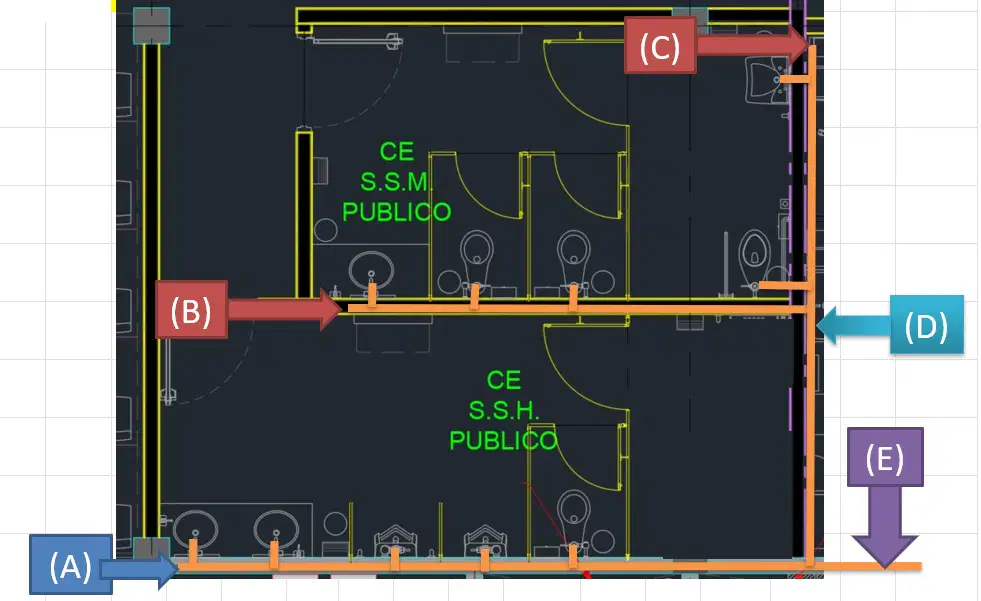

Agua potable. Para el servicio sanitario público de la imagen adjunta. Ramal A alimenta 2 lav, 2 orinales y 1 inod. Ramal B con 1 lav y 2 inod. Ramal C con 1 lav y 1 inod. El punto (E) es la alimentación del baño. Los orinales e inodoros tienen fluxómetro.
Indicar las unidades accesorio (UA) y diametro de tubería para:
Ramal (A)
Ramal (B)
Total en (E)
A= 12 UA, 25mm
B= 10 UA, 18 mm
E= 30 UA, 32 mm
A= 26 UA, 38mm
B= 22 UA, 38 mm
E= 60 UA, 50 mm
A= 26 UA, 12 mm
B= 22 UA, 12 mm
E= 60 UA, 25 mm
A= 22 UA, 38 mm
B= 34 UA, 38 mm
E= 80 UA, 50 mm

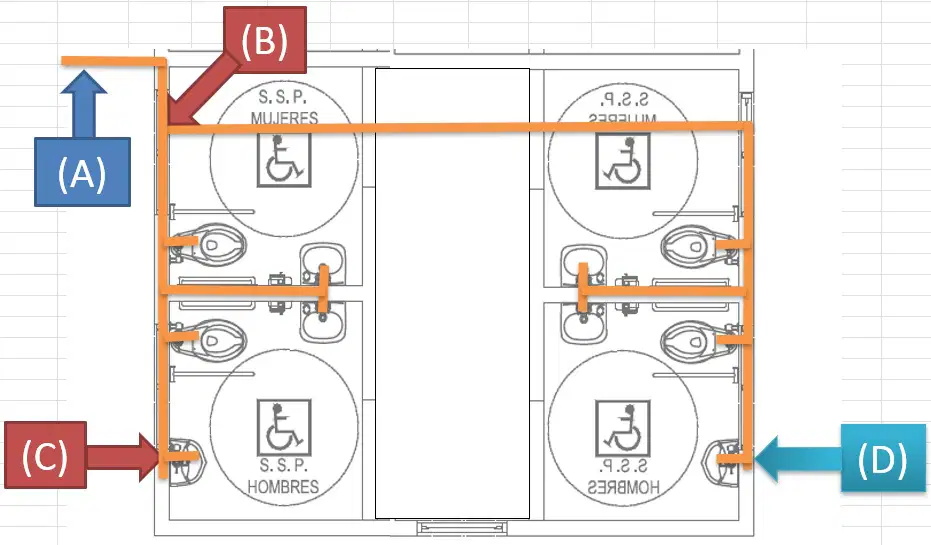

Agua potable. Para el servicio sanitario público de la imagen adjunta. Ramal D alimenta 2 lav, 1 orinal y 2 inod. Ramal C alimenta 2 lav, 1 orinal y 2 inod. Los orinales e inodoros tienen fluxómetro.
Indicar las unidades accesorio (UA) y diametro de tubería para:
Ramal (D-B)
Ramal (C-B)
Total en (A)
A= 40 UA, 25mm
(C-B) = 18 UA, 18 mm
(D-B)= 18 UA, 18 mm
A= 46 UA, 38mm
(C-B) = 20 UA, 25 mm
(D-B)= 20 UA, 25 mm
A= 60 UA, 50mm
(C-B) = 30 UA, 38 mm
(D-B) = 30 UA, 38 mm
A= 80 UA, 75mm
(C-B) = 36 UA, 38 mm
(D-B) = 36 UA, 38 mm
Soportería. Para un grupo de tuberías horizontales que se montan sobre el mismo perfil angular, siendo estas: a) 1 tubería de acero de 100 mm, b) 2 tuberías de PVC de 150 mm, c) 1 tubería de cobre de 100 mm. Indicar el espaciamiento adecuado para la soporteria del conjunto de tubos acorde a la tabla 6.9 del CIHSE.
2.5 metros
3.0 metros
3.4 metros
3.8 metros
Soportería. Para un grupo de tuberías horizontales que se montan sobre el mismo perfil angular, siendo estas: a) 1 tubería de acero de 50 mm, b) 2 tuberías de PVC de 75 mm, c) 1 tubería de PEAD de 75 mm. Indicar el espaciamiento adecuado para la soporteria del conjunto de tubos acorde a la tabla 6.9 del CIHSE.
2,5 metros
3.0 metros
3.4 metros
3.8 metros
Soportería. Para un grupo de tuberías horizontales que se montan sobre el mismo perfil angular, siendo estas: a) 1 tubería de acero de 150 mm, b) 2 tuberías de cobre de 150 mm, c) 1 tubería de hierro fundido de 150 mm. Indicar el espaciamiento adecuado para la soporteria del conjunto de tubos acorde a la tabla 6.9 del CIHSE.
2,5 metros
3.0 metros
3.4 metros
3.8 metros
Soportería. Para un grupo de tuberías verticales que se montan sobre el mismo perfil angular, siendo estas: a) 1 tubería de acero galvanizado de 75 mm, b) 2 tuberías de cobre de 100 mm, c) 1 tubería de PVC de 100 mm. Indicar el espaciamiento adecuado para la soporteria del conjunto de tubos acorde a la tabla 6.9 del CIHSE.
2,5 metros
3.0 metros
3.4 metros
3.8 metros
De acuerdo al CIHSE, seccion 14, el símbolo adjunto representa el siguiente accesorio:
Válvula retención (check)
Medidor de agua
Válvula de pie
Bomba
Cenicero
De acuerdo al CIHSE, seccion 14, el símbolo adjunto representa el siguiente accesorio:
Válvula retención (check)
Medidor de agua
Válvula de pie
Bomba
Cenicero
De acuerdo al CIHSE, seccion 14, el símbolo adjunto representa el siguiente accesorio:
Válvula retención (check)
Medidor de agua
Válvula de pie
Bomba
Cenicero
De acuerdo al CIHSE, seccion 14, el símbolo adjunto representa el siguiente accesorio:
Válvula retención (check)
Medidor de agua
Válvula de pie
Bomba
Cenicero
Para la imagen adjunta, indicar que accesorio esta marcado con la letra (F) al final de cada ramal, el cual se ubica sobre el pasillo con espacio suficiente para personal de mantenimiento para operar una sonda. Dicho servicio sanitario se ubica en la primera planta y es de uso público.
Boca de limpieza
Registro de piso
Columna de ventilación
Caja de registro
Acorde a lo indicado en el CIHSE ¿Es permitido que los colectores de pluviales y residuales viajen juntos en la misma trinchera?
Falso
Verdadero
Se tiene una edificación de 2 niveles de uso residencial en el sector de Curridabat (GAM). Esta conformada por 4 apartamentos, para un total de 3 personas por apartamento. Considerando que en la zona no existe alcantarillado sanitario, ¿Cuál sería el tamaño del tanque séptico a ubicar en dicho lote? Debe considerar: A) la dotación acorde a lo dispuesto por Ministerio de salud. B) 2 días de retención de fluidos. C) 2 años entre limpieza del tanque.
4.800,0 Litros
6.670,0 Litros
8.160,0 Litros
10.972,0 Litros
Se tiene una edificacion de 1 nivel de uso residencial en el sector de Turrialba, por el CATIE. Se tiene 4 apartamento, para un total de 2 personas por apartamento. Cual sería el tamaño del tanque septico a ubicar en dicho lote. Debe considerar: A) la dotación acorde a lo dispuesto por Ministerio de salud. B) 3 días de retención de fluidos. C) 3 años entre limpieza del tanque.
4.800,0 Litros
6.670,0 Litros
8.160,0 Litros
10.972,0 Litros

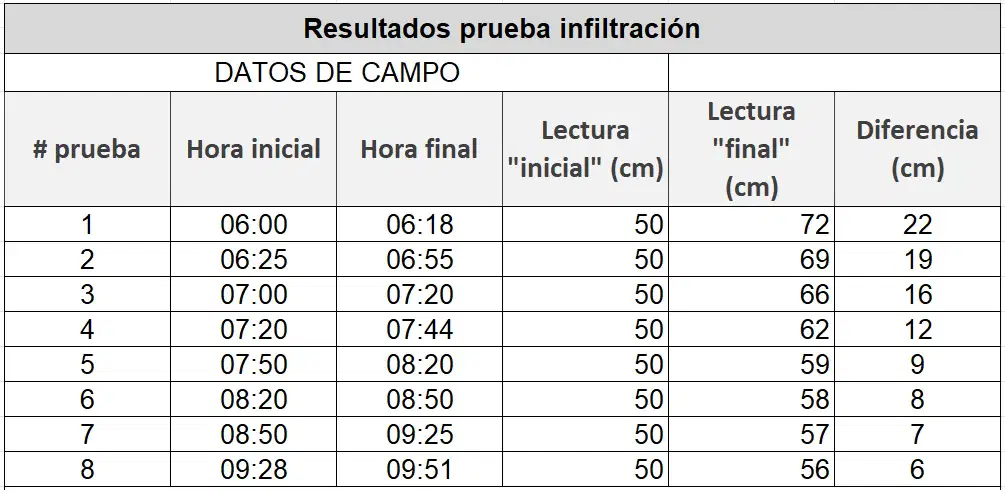

En una prueba de infiltración se obtuvieron los resultados de la imagen adjunta. Indicar la Tasa de infiltración (T) y la velocidad de infiltración (Vp).
3.83 [min/cm] y 8,20x10-06 [m/s]
3.83 [min/cm] y 7,10x10-07 [m/s]
4.29 [min/cm] y 6,35x10-07 [m/s]
5.13 [min/cm] y 6,35x10-07 [m/s]
6.00 [min/cm] y 5,80x10-07 [m/s]

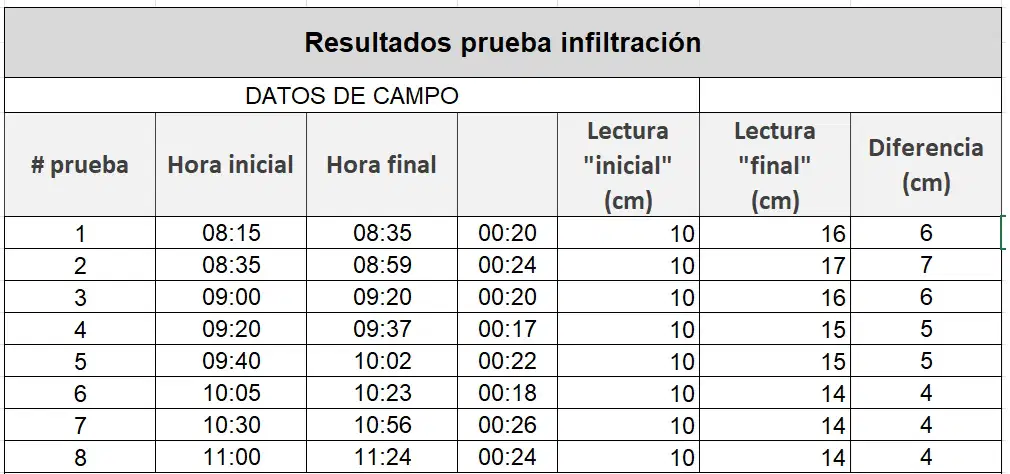

En una prueba de infiltración se obtuvieron los resultados de la imagen adjunta. Indicar la Tasa de infiltración (T) y la velocidad de infiltración (Vp).
3.83 [min/cm] y 8,20x10-06 [m/s]
3.83 [min/cm] y 7,10x10-07 [m/s]
4.29 [min/cm] y 6,35x10-07 [m/s]
5.13 [min/cm] y 6,35x10-07 [m/s]
6.00 [min/cm] y 5,80x10-07 [m/s]
De acuerdo al CIHSE y a las buenas prácticas de ingeniería. Con que propósito se le debe instalar a cada accesorio sanitario un sifón o sello de agua
para evitar la entrada de malos olores al interior de la edificación
en donde existe el peligro de que al sistema de desagüe ingrese grasa
Cuando las aguas residuales provenientes de la edificación no puedan ser descargadas por gravedad a la red pública
Sobre la siguiente afirmación dada por el CIHSE en el capitulo 1 "...el presente código deberá ser utilizado durante las siguientes etapas de cualquier proyecto..." * (1 Point)
Solo Etapa de Construcción
Solo Etapa de Mantenimiento
Solo Etapa de Diseño
Etapas de Diseño, Construcción, reparación, reemplazo, relocalización o remodelación
La necesidad de la instalación de un sistema para la recirculación del agua caliente en una red de tuberías para una edificación depende del siguiente factor
Tipo de edificación
Temperatura del tanque de almacenamiento
Distancia entre el calentador y el punto de consumo más remoto
Criterio del arquitecto
Sobre los sistemas de tratamiento de aguas residuales. Dentro de los puntos a analizar para verificar la viabilidad del uso de tanque séptico se encuentran los siguientes
Capacidad de adsorción del suelo y profundidad del nivel freático
Permisos municipal, altura sobre nivel del mar
Distancia al rio más cercano, nivel de lluvias de la zona
Criterio del cliente y opinión del arquitecto
El Ministerio de Salud cumple con la definición de Autoridad Sanitaria acorde al CIHSE
Verdadero
Falso
En la inspección de un proyecto se observan varios tramos de tuberías para drenaje de diversos accesorios. Dichos tubos están colocados en zanjas sobre la tierra, son de 50 mm de diámetro y su largo es de 3 metros. Al verificar la pendiente se detecta que es de 1,6 %. ¿Eso estaría correcto de acuerdo con la pendiente mínima indicada por el Código?
Cumple el CIHSE
No Cumple el CIHSE
En la inspección de un proyecto se observan varios tramos de tuberías para drenaje de aguas residuales. Dichos tubos están colocados en zanjas sobre la tierra, son de 200 mm de diámetro y su largo es de 10 metros. Al verificar con nivel laser la diferencia de nivel entre el inicio y el fin es de 12,5 cm. ¿Eso estaría correcto de acuerdo con la pendiente mínima pedida por el Código?
Cumple y sobrepasa el mínimo indicado CIHSE
No Cumple el mínimo dado CIHSE
En tramos de tuberías expuestos a cambios de temperatura, ya sea por el tipo de fluido que maneja o debido a su exposición a los rayos de sol (como el caso de la foto), es necesario la instalación de un dispositivo que ayude a contrarrestar la expansión que se presentará en dicha tubería. Indique como se llama ese dispositivo.
Soporte antisísmico
Medidor de caudal
Junta de dilatación
Válvula de flotador
Sobre el tema de aguas residuales, sobre la siguiente afirmación "..todas las aguas residuales ordinarias deberán recibir tratamiento antes de su disposición final en la naturaleza..." , se puede indicar que es
Verdadera
Falsa
Depende criterio del Inspector del CFIA
Depende criterio del MInisterio de Salud
Con respecto a las normas usadas para identificar materiales, si se tiene la siguiente indicación sobre un elemento "ASTM A53/A53M–22", podemos indicar sobre dicho material que:
El material es acero y se usa como perfil estructural
El material es cobre y se usa para tubería
El material es acero y se usa para tubería
No se puede saber nada
Un local comercial con un área útil de 2.200 m2 útil en la zona de curridabat. En una inspección se encuentra que cuenta con 2 tanques de 4,500 litros cada uno. ¿Esta cumpliendo la dotación mínima diaria según el CIHSE?
La Instalación no cumple
La Instalación si cumple
Sí, pues el cliente lo pidio
Así venía con el edificio
El Mercado Central de San José cuenta con al menos 200 tiendas y diversos establecimientos comerciales en un área de 9.025 m2. ¿Cuál sería el tamaño mínimo de su reserva de agua potable acorde al CIHSE, considerando la capacidad para 1 día de suministro solamente?
5.050,0 litros
12.500,0 litros
21.000,0 litros
45.125,0 litros
63.333,0 litros
Un edifico de oficinas en una zona franca con un área de 5.200 m2 útil, de 5 niveles para un estimado de 150 personas para IBM. ¿Cuál sería el tamaño mínimo de su reserva de agua potable acorde al CIHSE, considerando la capacidad para 1 día de suministro solamente?
16.700,0 litros
26.666,0 litros
31.200,0 litros
67.500,0 litros
93.750,0 litros

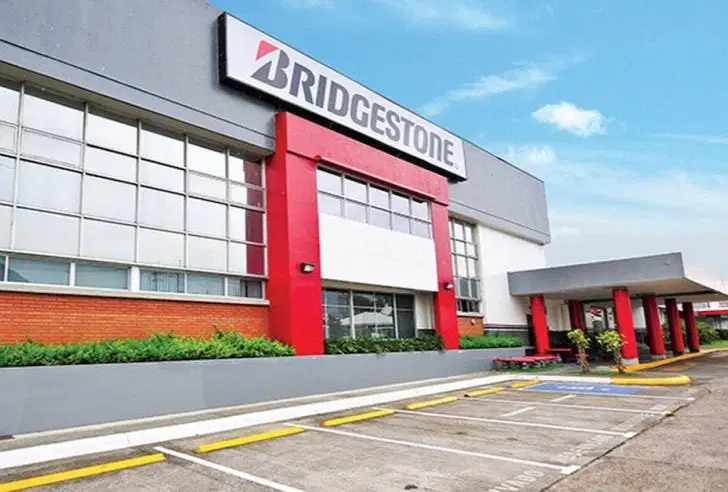

Bridgestone Costa Rica abrió en el 2020 una nueva planta de producción en Turrialba, donde tendrá 175 empleados en total en un área de 45.000 m2. ¿Cuál sería el tamaño mínimo de su reserva de agua potable acorde al CIHSE, considerando la capacidad para 2 días de suministro?
5.050,0 litros
12.500,0 litros
21.000,0 litros
45.125,0 litros
63.333,0 litros

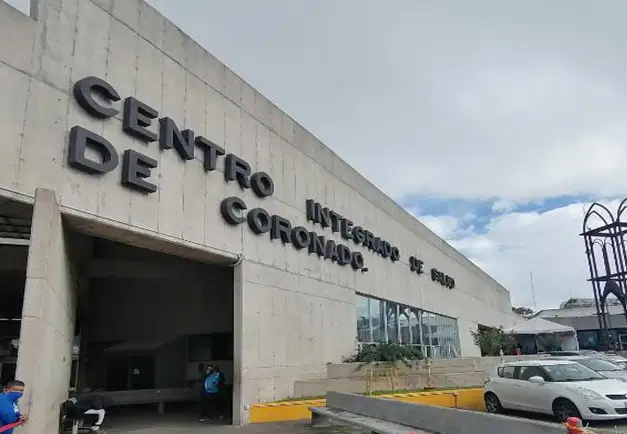

Un edifico para la atención de la salud con un área de 2.800 m2 de area contruida y con 25 camas para atención. ¿Cuál sería el tamaño mínimo de su reserva de agua potable acorde al CIHSE, considerando la capacidad para 3 días de suministro?
16.700,0 litros
26.666,0 litros
31.200,0 litros
67.500,0 litros
93.750,0 litros
Indicar para que tipo de fluido se puede utilizar material de cobre en sus redes de tubería, acorde al capitulo 6 y 7 del CIHSE * (1 Point)
Agua fría
Aguas residuales
Agua fría y caliente
Agua caliente
Agua y aire
Según el CIHSE del CFIA, "...Las instalaciones sanitarias para desagüe de aguas residuales deberán diseñarse y construirse en forma tal que..."
permitan un rápido escurrimiento de los desechos, impidan el paso de gases y olores e impidan la contaminación del agua de consumo
deberá contar con al menos una sala de lactancia materna para que las madres
deberá de disponer de asientos de protección para niños en los compartimientos de los inodoros
Según el CIHSE del CFIA, capitulo 7 "...Cada mueble sanitario o accesorio conectado directamente con el sistema de desagüe de aguas residuales deberá equiparse con un sello de agua o sifón..."
Verdadero
Falso
Según el CIHSE del CFIA, capitulo 7 "...Los conductos y ramales de desagüe de aguas residuales de la edificación se instalarán con pendiente no uniforme y a gusto del cliente...."
Verdadero
Falso
Según el CIHSE del CFIA, capitulo 7 como se define el conducto en el que desaguan todos los sifones de la imagen adjunta
Tubería desague vertical
Tubería de desague horizontal
Ramal de desague
Ventilación sanitaria
Según el CIHSE del CFIA, capitulo 7, como se define la tubería de 3" de la imagen adjunta
Tubería desague vertical
Tubería de desague horizontal
Ramal de aguas negras
Ventilación sanitaria
Según el CIHSE del CFIA, capitulo 7, como se define la tubería señalada con la letra A de la imagen adjunta
Tubería desague vertical
Tubería de desague horizontal
Ramal de aguas negras
Ventilación sanitaria
Según el CIHSE del CFIA, capitulo 7, como se define la tubería señalada con la letra B de la imagen adjunta
Tubería desague vertical
Tubería de desague horizontal
Ramal de aguas negras
Ventilación sanitaria
Dentro de los parámetros para realizar la selección adecuada de un calentador de agua, se deben considerar estos dos ítems
Eficiencia, Tipo de combustible
Costo inicial, pantalla tactil de control
Tipo de combustible, color
Color, tamaño
Para el siguiente calentador de agua de la marca Bradford White (Link: https://s3.amazonaws.com/bradfordwhitecorp/wp-content/uploads/commercial_electric_electriflex_hd_cehd_specsheet_1401.pdf), modelo CEHD80(A)(kW)3*CF, indicar sus características principales
Eléctrico, tipo residencial, capacidad entre 5-25 kW, sello UL/CE
A gas, eficiencia del 96%, capacidad 125.000 BTU/hr
A gas, eficiencia del 95%, capacidad 399.000 BTU/hr
Eléctrico, tipo comercial, capacidad entre 13.5-54 kW, sello UL/ASME
Para el siguiente calentador de agua de la marca Lochinvar (https://www.lochinvar.com/products/commercial-water-heaters/shield-commercial-water-heater), modelo SWR400N, indicar sus características principales
Eléctrico, tipo residencial, capacidad entre 5-25 kW, sello UL/CE
A gas, eficiencia del 96%, capacidad 125.000 BTU/hr
A gas, eficiencia del 95%, capacidad 399.000 BTU/hr
Eléctrico, tipo comercial, capacidad entre 13.5-54 kW, sello UL/ASME
Sobre la definición de la temperatura de seteo en el tanque de generación de agua caliente, esta consiste en revisar entre el crecimiento de legionella y la temperatura adecuada para su manipulación por los usuarios
Falso
Verdadero
Sobre la construcción de los tanques sépticos, para la siguiente oración "..todas sus paredes deberán ser de materiales porosos, para aumentar la infiltración de agua al suelo.." sería:
Falso
Verdadero
Habría que consultar con el Ing. Estructural
De acuerdo al CIHSE, SIEMPRE deberá instalarse un tanque de almacenamiento y un sistema de bombeo para el sistema de agua potable
Falso
Verdadero
Instalación de válvulas. Dentro de los requisitos mínimos del CIHSE en el capítulo 6 se encuentra el colocar válvulas en la red de tuberías como mínimo en...
En toda derivación o Te
Una en cada piso
Antes de cada accesorio de golpe de ariete
Para la configuración de inodoros de la imagen (fluxómetro y públicos), se deberá determinar el diámetro de la tubería de ventilación.
D= 38 mm
D= 50 mm
D= 75 mm
D= 100 mm

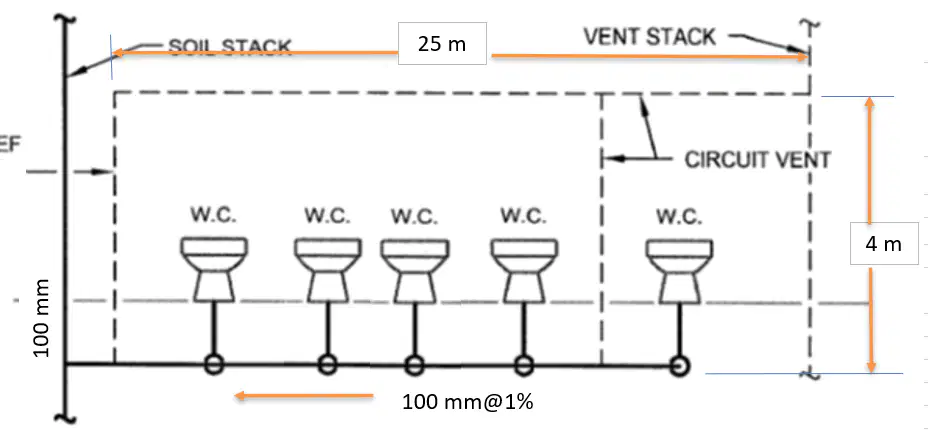

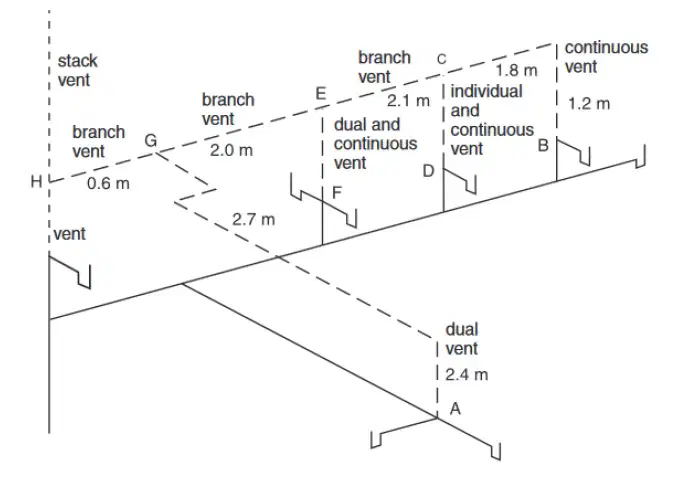

Para la configuración de la imagen adjunta, deberá indicar que tipo de ventilación se esta ejecutando en el ramal de drenaje
Ventilación húmeda
Ventilación de circuito
Ventilación de alivio
Ventilación de bajante
Ventilación individual
Para la configuración de la imagen adjunta, deberá indicar que tipo de ventilación se esta ejecutando en el ramal de drenaje
Ventilación húmeda
Ventilación de circuito
Ventilación de alivio
Ventilación de bajante
Ventilación individual
Para la configuración de la imagen adjunta, deberá indicar que tipo de ventilación se esta ejecutando en el ramal de drenaje
Ventilación húmeda
Ventilación de circuito
Ventilación de alivio
Ventilación de bajante
Ventilación individual
Para la configuración de la imagen adjunta, deberá indicar que tipo de ventilación se esta ejecutando en el bajante vertical de 3"
Ventilación húmeda
Ventilación de circuito
Ventilación de alivio
Ventilación de bajante
Ventilación individual
Se tiene un tramo de tuberias de 50 mm de diametro en PVC SDR 17, el cual lleva un caudal de 3,1 l/s. Las longitud sería de 150 m y se tienen 5 codos de 90°. Indicar cual sería la caida de presión total en dicho tramo.
1.1 mca
3.7 mca
5.9 mca
8.8 mca
Se tiene un tramo de tuberias de 100 mm de diametro en cobre tipo K, el cual lleva un caudal de 9,5 l/s. Las longitud sería de 80m y se tienen 4 tes (flujo ramal). Esta colocada con una pendiente, la cual al final del trayecto tiene una diferencia de nivel de 1 metro con respecto a su punto de inicio. Indicar cual sería la caida de presión total.
0,1 mca
1,7 mca
3,50 mca
6,2 mca
8,9 mca
Se tiene un tramo de tuberias sin accesorios. Indicar cual sería la caida de presión usando Hazen William. Datos: Tuberia de acero negro nueva SCH 40, C=120
Diámetro nominal 75 mm (DI: 77,9 mm)
180 metros lineales
Caudal 126,8 GPM (8,0 L/s)
1,7 mca
2,2 mca
3,5 mca
6,2 mca
8,9 mca
Se tiene un tramo de tuberias sin accesorios. Indicar cual sería la caida de presión usando Hazen William. Datos: Tuberia de PVC SDR 17, C=140
Diámetro nominal 100 mm (DI: 100,84 mm)
305 metros lineales
Caudal 180,7 GPM (11,4 L/s)
1,7 mca
2,2 mca
3,5 mca
6,2 mca
8,9 mca

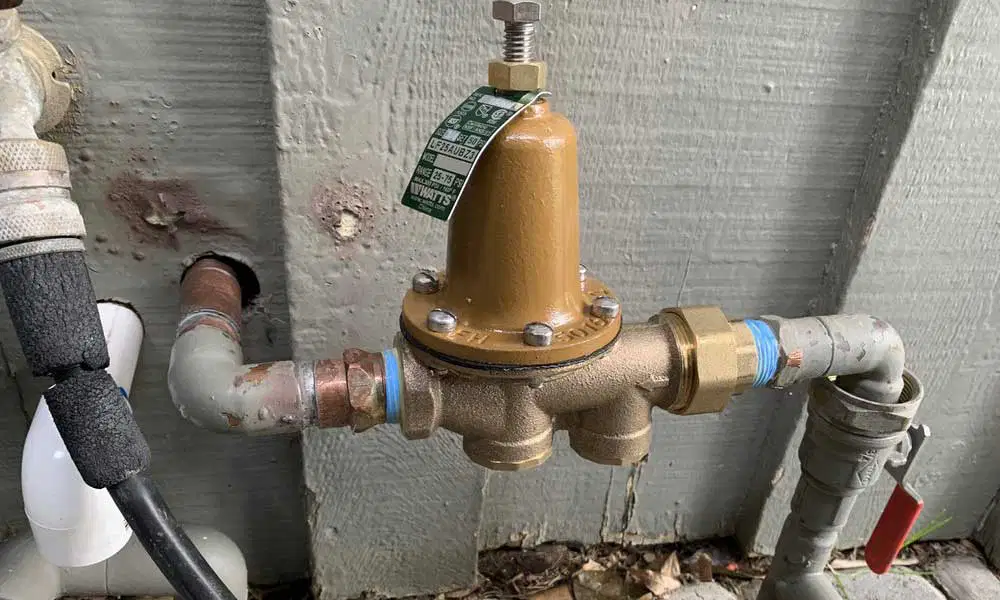

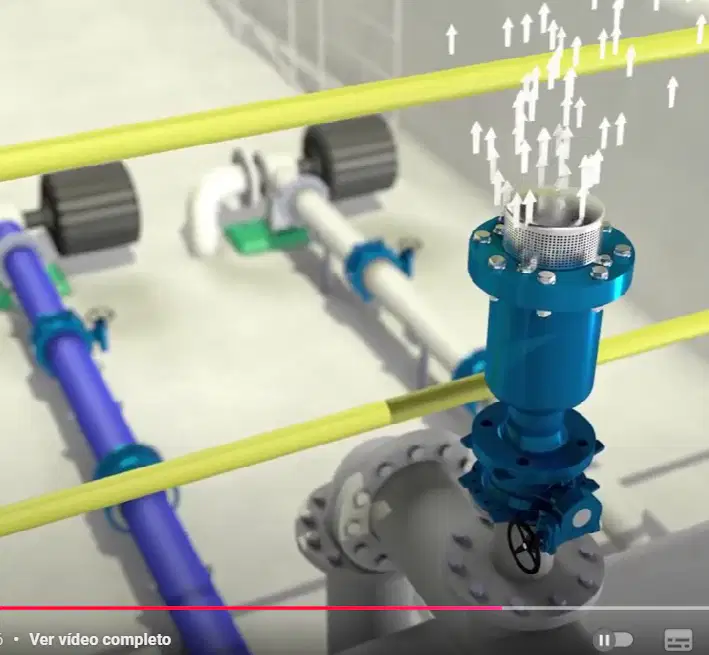

En un sistema de agua potable, para que sirve el accesorio de la imagen
Regular la presión del fluido
Regular la temperatura de salidad del agua
Cierre y apertura al paso del fluido
Para liberar energía del golpe de ariete
Recirculación del agua caliente

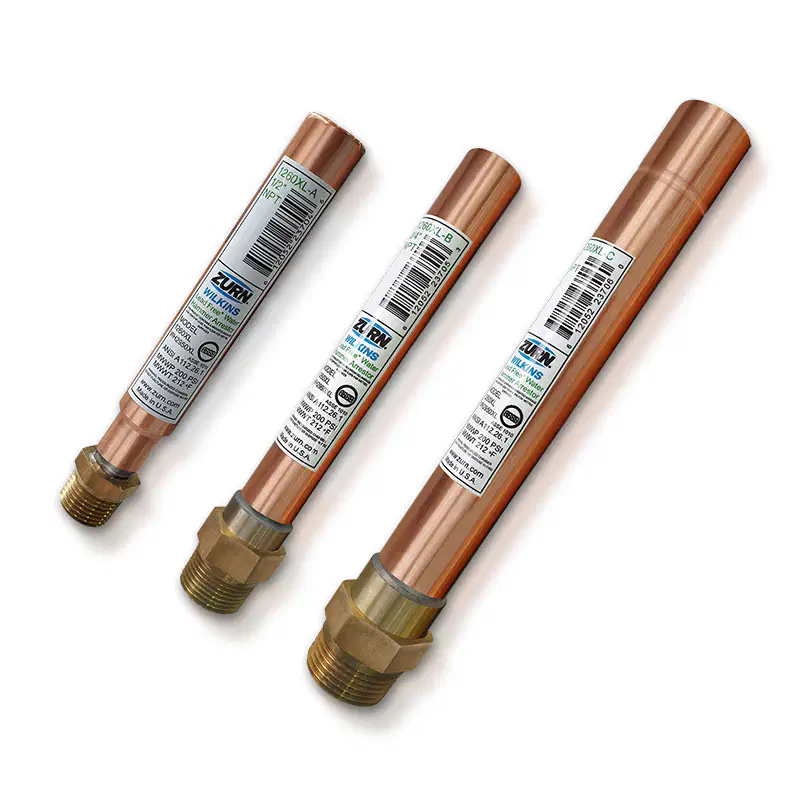

En un sistema de agua potable, para que sirve el accesorio de la imagen
Regular la presión del fluido
Regular la temperatura de salidad del agua
Cierre y apertura al paso del fluido
Para liberar energía del golpe de ariete
Recirculación del agua caliente
En un sistema de agua potable, para que sirve el accesorio de la imagen
Regular la presión del fluido
Regular la temperatura de salidad del agua
Cierre y apertura al paso del fluido
Para liberar energía del golpe de ariete
Recirculación del agua caliente
En un sistema de agua potable, para que sirve el accesorio de la imagen
Regular la presión del fluido
Regular la temperatura de salidad del agua
Cierre y apertura al paso del fluido
Para liberar energía del golpe de ariete
Recirculación del agua caliente
En un sistema de agua potable, para que sirve el accesorio de la imagen
Regular la presión del fluido
Regular la temperatura de salidad del agua
Cierre y apertura al paso del fluido
Para liberar energía del golpe de ariete
Recirculación del agua caliente
Cuando las tuberias atraviesan elementos estructurales independientes, se deben protejer instalando lo siguiente
Válvula de aireación (purga de aire)
Junta antisismica
Valvula de prueba
Reguladora de presión
Junta flexible
Que elemento se observa en la imagen
Válvula de aireación (purga de aire)
Junta antisismica
Sistema de presión constante
Reguladora de presión
Equipo de bombeo
Que elemento se observa en la imagen
Válvula de aireación (purga de aire)
Junta antisismica
Sistema de presión constante
Reguladora de presión
Equipo de bombeo
En los sistemas de bombeo, el uso del tanque hidroneumático es OBLIGATORIO acorde al CIHSE?
Si, siempre se debe colocar
No es obligatorio
El CIHSE lo exige
El AyA lo exige
Observando la tuberia de desague de color verde, indicar cual aspecto esta incorrecto.
El color de tubería es verde
SDR es 26 y es muy grueso para aguas residuales
Pierde la pendiente pues esta caida
La tubería esta etiquetada
