WorksheetsProteção de Circuitos
Total questions: 26
Worksheet time: 15mins
O regime transitório
Aparece incialmente quando se liga um circuito
Aparece apos o circuito estabilizar
Não causa problemas ao funcionamento do circuito
Pode causar problemas ao funcionamento do circuito
O regime transitório
Pode avariar componentes
Não tem problemas para o funcionamento do crcuito
Não dá para atenuar os seus efeitos
Dá para atenuar os seus efeitos
O regime forçado
Pode avariar componentes
Aparece quando se liga o circuito
Aparece algum tempo apos o circuito estar ligado
Aparece algum tempo apos o circuito estar desligado
O componente da figura chama--se
Disjuntor
Fusivel rapido
NTC
MOV
Um fusivel funde quando
A tensão passa acima de um dado limite
A corrente passa acima de um dado limite
A tensão e corrente passa acima de um dado limite
A resistencia passa acima de um dado limite
Um fusivel rápido,
Pode-se usar várias vezes
Só se pode usar uma vez
Pode-se usar varias vezes se o desligarmos rapidamente
Só funciona para correntes rápidas
O componente da figura chama--se
Disjuntor
Fusivel rapido
NTC
MOV
Os MOVs servem para
Limitar picos de corrente
Limitar picos de tensão
Limitar picos de resistencia
Os MOVs
Só se podem usar uma vez
Pode-se usar multiplas vezes independentement das tensoes de corte
Pode-se usar multiplas vezes desde que a sua tensão maxima não seja ultrapassada.
O componente da figura chama-se
Disjuntor
Fusivel rapido
NTC
MOV
Um disjuntor,
Só se pode usar uma vez
Pode-se usar multipas vezes
So funcionam para correntes acima de 10A
Os componentes da figura são chamados de
Fusiveis rapidos
Fusiveis resetáveis
PTC Multifuse
Condensadores
Os multifuses ou fusiveis resetáveis
Podem ser usados varias vezes
So se podem usar uma vez
Fazem reset ao circuito
Os Diodos TVS
Cortam Picos de tensão
Cortam Picos de corrente
Servem para fontes de alimentação
São diodos de TVs
Os Diodos TVS
Usam-se para proteção ESD
Usam-se para proteção de corrente
Usam-se para retificar formas de onda
São diodos de TVs
Os NTCs São
Resistencias que variam com a temperatura
A medida que a temperatura sobe a resistencia desce
A medida que a temperatura aumenta a resistencia aumenta
Resistencias que variam a luminosidade
Os NTCs são usados para
Limitar os picos de corrente nos transitórios
Limitar os picos de tensão nos transitórios
Limitar os picos de tensão no regime forçado
Limitar os picos de corrente no regime forçado
O diodo D1 do circuito da figura
Chama-se diodo de flyback
Chama-se diodo TVS
Chama-se diodo de zener
Chama-se diodo de comutação rápida
A função de D1
É fornecer energia ao Relé
É cortar os picos de tensão da bobine do relé
É por o relé a funcionar mais rapidadmente
É por o relé a atracar
O termo ESD significa
Electrostatic Discharge Safety
Electronics Delay Speed
Electric Safety Demand
Elevtion of Discharge Safety
Os componentes com elevada sensibilidade ESD
São sensiveis a descargas eletroestaticas
Precisam de ser envolvidos em sacos de plastico
São perigosos para o homem
Podem dar choques eletricos
Para proteger circuitos com elevada sensibilidade a ESD podem-se
Usar luvas apropriadas
Trabalhar a baixas temperaturas
Manusear os componentes com robots
Usar mascaras apropriadas
Usar ferramentas apropriadas
Para proteger circuitos com elevada sensibilidade a ESD podem-se
Usar tapetes ESD
Trabalhar a baixas temperaturas
Usar oculos ESD
Usar mascaras apropriadas
Usar batas dissipativas

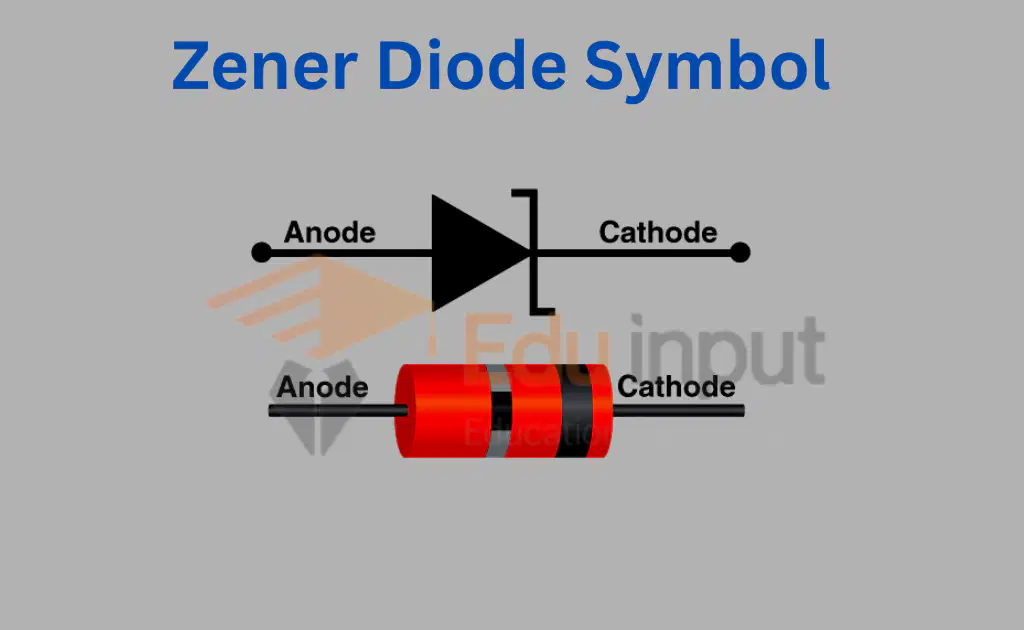

Os diodos de zener devem ser
Polarizados inversamente
Polarizados diretamente
Polarizados alternadamente
Não polarizados
Os diodos de zener são usados para
Limitar a corrente
Limitar a tensão
Limitar a rapidez de funcionamento
Aumentar a tensão
Um diodo de zener de 3V
Começa a conduzir quando polarizado inversamente a 3V
Começa a conduzir quando polarizado diretamente a 3V
Começa a conduzir quando polarizado alternadamente a 3V
Deixa de conduzir quando o diodo esta polarizado inversamente a 3V
