Черчение 4 модуль, контрольная работа

Total questions: 25

Worksheet time: 22mins

Name

Class

Date

1.

Невидимый контур детали на чертеже должен быть показан

a)

штрихпунктирной линией

b)

штриховой линией

c)

сплошной толстой основной линией

d)

тонкой линией

2.

Выносные и размерные линии вычерчивают

a)

сплошной тонкой линией

b)

штрихпунктириной линией

c)

сплошной толстой основной линией

d)

штриховой линией

3.

Какая линия на чертеже является прерывистой

a)

сплошная толстая основная

b)

штриховая

c)

сплошная тонкая

d)

волнистая

4.

Как называется этот вид проецирования?

a)

косоугольное

b)

изометрия

c)

диметрия

5.

Вертикальные разрезы делятся на

a)

Горизонтальные и наклонные

b)

Фронтальные и профильные

c)

Горизонтальные и фронтальные

6.

Разрезы бывают

a)

Сложные и наложенные

b)

Простые и сложные

c)

Простые и наложенные

d)

Простые и вынесенные

7.

К масштабам увеличения относится масштаб

a)

2:1

b)

200:1

c)

1:2

d)

1:100

8.

Под каким углом располагаются оси изометрической проекции друг к другу?

a)

90

b)

120

c)

45

d)

135

9.

При нанесении размеров окружности диаметром 23 мм стрелки необходимо разместить

a)

одна внутри, другая - снаружи окружности

b)

внутри окружности

c)

снаружи окружности

d)

стрелки не нужны вообще

10.

Если секущая плоскость параллельна фронтальной плоскости проекций, разрез называется

a)

горизонтальным

b)

фронтальным

c)

местным

d)

профильным

11.

Разрез, служащий для выявления формы предмета лишь в отдельном ограниченном месте, называется (a) и ограничивается на виде

12.

Разрез, расположенный на месте вида слева, называется ---------

(a)

13.

На разрезе показывается фигура сечения и то, что расположено-----------.

(a)

14.

Как называется это графическое изображение

a)

технический рисунок

b)

аксонометрическая проекция

c)

развертка

d)

чертеж детели

15.

К сложным разрезам относятся

a)

Фронтальный, профильный, горизонтальный

b)

Ступенчатый, ломаный

c)

Фронтальный, профильный, ломаный

d)

Сложных разрезов не существует

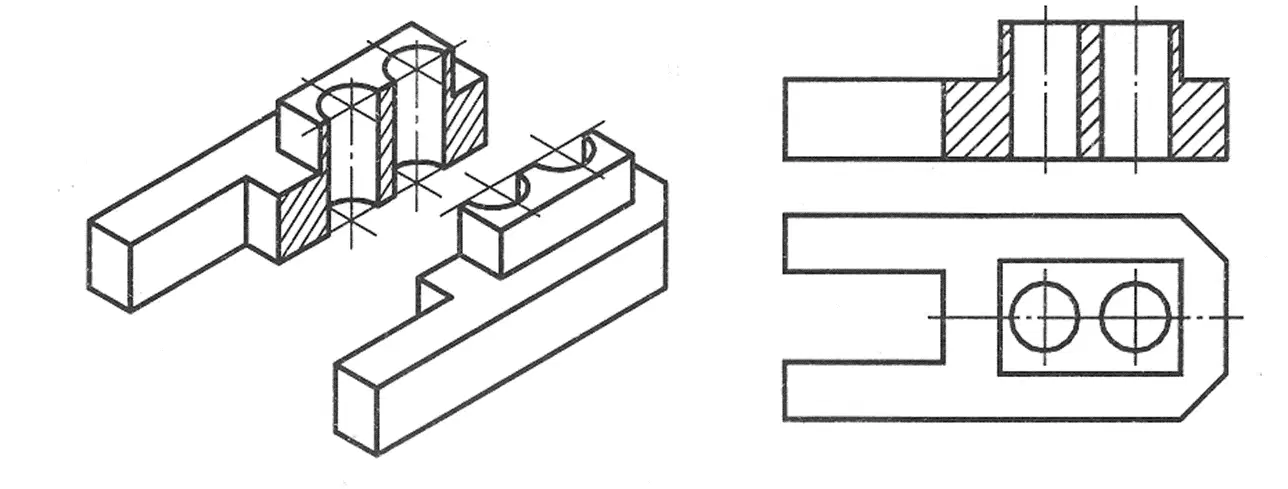

16.

Такой разрез называется

a)

Фронтальный

b)

Ступенчатый,

c)

Профильный

d)

Горизонтальный

17.

Такой разрез называется

a)

Фронтальный

b)

Ступенчатый,

c)

Профильный

d)

Горизонтальный

18.

Представьте, что на производстве станок стал выпускать детали с браком. Вам необходимо по комплексному чертежу, на котором указаны места брака, подобрать наглядное изображение детали

a)

b)

c)

19.

Вы заказали мастеру изготовить деталь по чертежу. Мастер изготовил три детали. Определите, какая деталь соответствует чертежу

a)

b)

c)

20.

Найдите соответствие чертежей деталей с их наглядным изображением

a)

b)

c)

d)

21.

Хочу + 1 балл:)

a)

Да

b)

Нет

22.

Найдите соответствие чертежей деталей с их наглядным изображением

a)

b)

c)

d)

23.

По изображению найдите соответствующий фронтальный вид

a)

b)

c)

d)

24.

По изображению найдите соответствующий горизонтальный вид

a)

b)

c)

d)

25.

Относительно толщины какой линии задаются толщины всех других линий чертежа?

a)

сплошной тонкой

b)

основной сплошной толстой

c)

штриховой

d)

штрихпунктирной
