WorksheetsKUIS TITIL XII
Total questions: 50
Worksheet time: 25mins
Name
Class
Date
1.
Suatu kombinasi dari tindakan yang dilakukan dalam rangka mempertahankan atau mengembalikan suatu peralatan pada kondisi yang dapat diterima adalah pengertian dari …
a)
Perawatan
b)
Perbaikan
c)
Perawatan dan Perbaikan
d)
Pemeliharaan
e)
Penyulutan
2.
Perawatan yang dilakukan sementara mesin masih dalam kondisi digunakan …
a)
Running Maintenance
b)
Shut-down Maintenance
c)
Emergency Maintenace
d)
Temporary maintenance
e)
Post-Disvorce maintenance
3.
Pertanyaan Mengubah input listrik AC menjadi DC dan kemudian dijadikan AC lagi dengan frekuensi yang dikehendaki sehingga motor dapat dikontrol sesuai dengan kecepatan yang diinginkan adalah pengertian dari...
a)
Converter
b)
Inverter
c)
TOR
d)
PLC
e)
Kontaktor
4.
PLC adalah suatu peralatan elektronika yang bekerja secara digital, maka untuk mengoperasikannya harus paham dengan spesifikasi PLC itu sendiri. PLC merk Omron spesifikasinya tertulis 18 terminal input dan 12 terminal output sama hal nya dengan spesifikasi dibawah ini adalah...
a)
10 I/O
b)
20 I/O
c)
30 I/O
d)
40 I/O
e)
60 I/O
5.
Pemeriksaan tahanan isolasi lilitan motor listrik yang ditetapkan paling sedikit adalah...
a)
100 x harga tegangan kerja
b)
250 x harga tegangan kerja
c)
500 x harga tegangan kerja
d)
1000 x harga tegangan kerja
e)
2000 x harga tegangan kerja
6.
Mesin AC menggalami air menetes sepanjang pipa AC, penyebabnya adalah...
a)
Tekanan Freon tinggi
b)
Pipa AC freezing
c)
Fan kipas indoor longgar
d)
AC kotor
e)
Kebocoran refirgrant
7.
Thermal Overload Relay (TOR) adalah komponen yang digunakan untuk proteksi / pengaman pada
motor listrik. Thermal Overload Relay (TOR) akan bekerja mengamankan motor listrik ketika
dibebani dengan beban mekanik yang terlalu besar. Thermal Overload Relay (TOR) adalah alat yang
digunakan untuk ....
a)
Mengamankan motor listrik dari hubung singkat
b)
Mengamankan motor listrik dari beban lebih
c)
Mengamankan motor listrik dari arus bocor
d)
Mengamankan motor listrik dari hubung singkat dan beban lebih
e)
Mengamankan motor listrik dari kebocoran arus netral
8.
Instalasi penerangan merupakan suatu rangkaian beberapa komponen listrik dari sumber ke beban
yang saling berhubungan satu sama lainnya secara listrik, yang terletak pada suatu tempat atau
ruangan tertentu. Instalasi ini berupa titik cahaya / lampu yang dikendalikan oleh sakelar atau
stopkontak. Apabila sebuah sakelar mendapatkan 2 inputan yaitu fasa dan netral dan dihubungkan
ke lampu, maka yang terjadi adalah ....
a)
Lampu akan menyala
b)
Lampu akan menyala sebentar setelah itu mati
c)
Lampu tetap mati
d)
Trip
e)
Lampu mati sebentar setelah itu akan menyala
9.
Fungsi perangkat hubung bagi adalah berbagai peralatan yang berfungsi menerima energi listrik dari
PLN dan selanjutnya mendistribusikannya dan sekaligus mengontrol penyaluran energi tersebut
melalui sirkit panel utama dan cabang ke PHB cabang. Penjelasan fungsi PHB sebagai pengaman
adalah ....
a)
Seluruh beban pada bangunan baik instalasi penerangan maupun tenaga dapat dikontrol dari suatu tempat
b)
Perangkat menyuplai tenaga listrik dari sumber ke beban.
c)
Memisahkan atau membagi suplai tenaga listrik berdasarkan jumlah beban dan banyak ruangan yang merupakan pusat bebanyang merupakan pusat beban.
d)
Melepas sumber atau suplai tenaga listrik apabila terjadi gangguan pada rangkaian.
e)
Menghubungkan antara satu rangkaian listrik dengan rangkaian listrik lainnya pada suatu operasi kerja
10.
Pada pemasangan instalasi listrik 3 fasa, beban pada MCB salah satu cabang katakannlah fasa T
melebihi MCCB pusat, maka yang akan terjadi adalah ....
a)
Tidak berpengaruh apapun
b)
MCCB akan trip
c)
MCB fasa R akan trip
d)
MCB fasa S akan trip
e)
MCB fasa T akan trip
11.
Berdasarkan gambar rangkain instalasi penerangan diatas, berapakah jumlah kabel yang ditunjukkan pada huruf C…
a)
2 buah
b)
3 buah
c)
4 buah
d)
5 buah
e)
6 buah
12.
Menurut PUIL 2000, penggunaan warna kabel untuk R,S,T,N dan PE adalah
a)
hitam, kuning, biru, merah, dan hiaju strip kuning
b)
merah, hitam, biru, kuning, dan kuning strip hijau
c)
merah, hitam, kuning, biru, dan kuning strip hijau
d)
merah, kuning, hitam, biru, dan kuning strip hijau
e)
merah, hitam, coklat, biru dan kuning strip hijau
13.
Dalam rangkaian Star (bintang) / Delta (segitiga) otomatis, komponen yang berfungsi untuk memindahkan hubungan bintang ke segitiga secara otomatis adalah ...
a)
MCB
b)
Kontaktor
c)
Time Delay Relay (TDR)
d)
Over load
e)
Tombol tekan
14.
Sesuai dengan PUIL 2000, Perangkat hubung bagi utama warna kabel untuk pembumian adalah....
a)
merah
b)
kuning
c)
hijau Setrip kuning
d)
hitam
e)
biru
15.
Indonesia terletak pada daerah tropis dimana sepanjang tahun disinari oleh cahaya matahari. maka potensi energi terbarukan yang cocok dikembangkan di Indonesia adalah ....
a)
PLTA
b)
PLTPb
c)
PLTU
d)
PLTS
e)
PLTB
16.

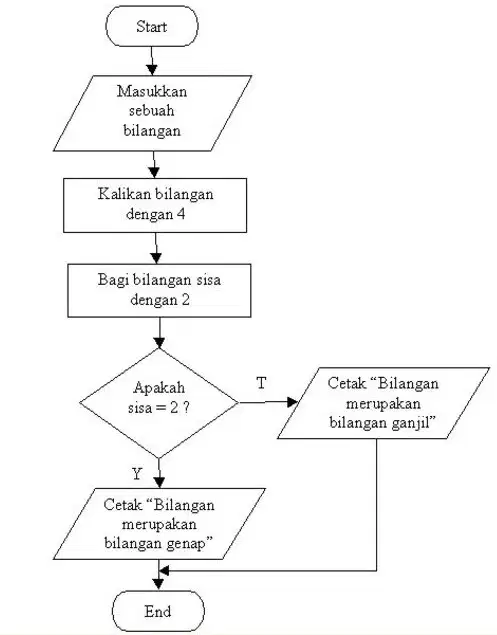

Perhatikan flowchart di bawah ini. Manakah pernyataan yang tidak sesuai dengan flowchart di bawah ini
a)
Tidak semua bilangan dapat dibagi 2
b)
Semua bilangan dapat dikali 4
c)
Ada beberapa bilangan yang merupakan bilangan ganjil
d)
Semua bilangan adalah bilangan genap
e)
Ada setidaknya 2 pilihan jawaban yang benar
17.
Suatu motor listrik memiliki spesifikasi dengan daya 5 kW, frekuensi 50 Hz, jumlah pole (kutub) 4 buah dan tegangan 380 V. Dari spesifikasi tersebut berapakah kecepatn sinkron motor listrik tersebut jika dinyalakan.
a)
1000 RPM
b)
1500 RPM
c)
2000 RPM
d)
2500 RPM
e)
3000 RPM
18.
Hal yang perlu dicek ketika mesin cuci tidak dapat membuang air cuciannya adalah …
a)
Motornya
b)
Kapasitor
c)
Timer
d)
Bak cuciannya
e)
Saluran pembuangannya
19.
Arus listrik akan terputus secara otomatis ketika mencapai batas suhu yang ditentukan. Hal tersebut yaitu prinsip kerja dari komponen …
a)
Termostat
b)
Termokopel
c)
Relay
d)
Timer
e)
Saklar
20.
Ketika motor pada pompa air tidak dipasang kipas, maka dalam jangka panjang akan terjadi …
a)
Keluaran air lebih kencang
b)
Keluaran air makin pelan
c)
Motor dapat bekerja lebih stabil
d)
Motor lebih lama usia pakainya
e)
Memperpendek usia pakai motor
21.
Prinsip kerja dari setrika listrik adalah …
a)
Mengubah energi panas menjadi energi listrik
b)
Mengubah energi listrik menjadi energi listrik
c)
Mengubah energi listrik menjadi energi kinetik
d)
Mengubah energi listrik menjadi energi panas
e)
Mengubah energi kinetik menjadi energi listrik
22.
Pengaturan panas pada setrika listrik terletak pada …
a)
Rotary Switch
b)
Bimetal
c)
Timer
d)
Elemen
e)
Kawat nikelin
23.
Berikut adalah langkah - langkah yang benar pengecekan setrika listrik yang rusak, yaitu …
a)
Mengecek tegangan (kotak kontak) — mengecek hubungan kebel setrika — mengecek terminal setrika — mengecek elemen setrika — membongkar setrika — mengganti elemen jika mengalami kerusakan.
b)
Membongkar setrika — mengecek elemen setrika — mengecek tegangan (kotak kontak) — mengecek hubungan kebel setrika — mengecek terminal setrika — mengganti elemen jika mengalami kerusakan.
c)
Mengecek tegangan (kotak kontak) — mengecek hubungan kebel setrika — mengecek terminal setrika, membongkar setrika — mengecek elemen setrika — mengganti elemen jika mengalami kerusakan.
d)
Mengganti elemen, mengecek tegangan (kotak kontak) — mengecek hubungan kabel setrika, mengecek terminal setrika — membongkar setrika — mengecek elemen.
e)
Membongkar setrika — mengecek tegangan (kotak kontak) — mengecek hubungan kabel setrika, mengecek terminal setrika — mengecek elemen.
24.
Simbol dari Light Dependent Resistor adalah …
a)
Opsi 1
b)
Opsi 2
c)
Opsi 3
d)
Opsi 4
e)
Opsi 5
25.
Cara kerja dari LDR sebagai sensor untuk penerangan malam adalah …
a)
Nilai hambatan akan membesar dan membuat lampu menyala
b)
Nilai hambatan akan mengecil dan membuat lampu menyala
c)
Nilai hambatan akan mengecil dan membuat lampu padam
d)
Nilai hambatan akan membesar dan membuat lampu redup
e)
Nilai hambatan akan membesar dan membuat lampu padam
26.
Sebuah rumah direncanakan akan dipasang daya sebesar 450VA, maka nilai dari pembatas arus/MCB yang terpasang di rumah tersebut adalah …
a)
1A
b)
2A
c)
3A
d)
4A
e)
5A
27.
Alat yang digunakan untuk mengukur tahanan isolasi dikenal sebagai …
a)
Ohmmeter
b)
Voltmeter
c)
Megaohmmeter/Megger
d)
Tang Ampere
e)
kWh meter
28.
Komponen yang digunakan untuk mencegah terjadinya hubung singkat pada instalasi listrik adalah …
a)
MCB
b)
TOR
c)
TDR
d)
Kontaktor
e)
Relai
29.
Berikut ini yang merupakan simbol dari stop kontak dengan pentanahan adalah …
a)
Opsi 1
b)
Opsi 2
c)
Opsi 3
d)
Opsi 4
e)
Opsi 5
30.
Bentuk penangkal petir yang dipasang di atas bangunan umumnya berujung …
a)
datar
b)
lancip
c)
persegi
d)
spiral
e)
tumpul
31.
Nilai hambatan yang baik untuk penangkal petir adalah …
a)
>½Ω
b)
<5Ω
c)
>3Ω
d)
<11Ω
e)
>6Ω
32.
Berikut ini merupakan simbol dari pentanahan, kecuali …
a)
Opsi 1
b)
Opsi 2
c)
Opsi 3
d)
Opsi 4
e)
Opsi 5
33.
Berikut ini spesifikasi umum dari Time Delay Relay, kecuali …
a)
Memiliki sepasang coil
b)
Relai yang dapat diatur untuk bekerja-henti dalam waktu tertentu
c)
Anak kontaknya berupa DPDT (Double-Pole Double-Throw)
d)
Relai yang dapat diatur waktu mulai bekerjanya dalam waktu tertentu
e)
Memiliki sebuah coil
34.
Nilai impedansi dari induktor pada rangkaian tersebut adalah …
a)
0Ω
b)
10Ω
c)
47Ω
d)
330Ω
e)
220Ω
35.
Terminal 1 dan 3 pada timer merupakan …
a)
Terminal C dan NO yang pertama
b)
Terminal C dan NC yang pertama
c)
Bagian kumparannya
d)
Terminal C dan NC yang kedua
e)
Terminal C dan NO yang kedua
36.
Komponen yang digunakan untuk mencegah kelebihan arus yang diterima motor adalah …
a)
Kontaktor
b)
Relai
c)
Thermal Overload Relay
d)
Timer
e)
Sekering
37.
Kegunaan dari tombol manual test pada TOR adalah …
a)
Sebagai uji trip jika terjadi arus berlebih
b)
Sebagai pengembali ke kondisi awal
c)
Sebagai pengendali keluaran arus yang menuju motor
d)
Sebagai penguat arus yang keluar yang menuju motor
e)
Sebagai pengaman tegangan yang di terima motor
38.
Salah satu cara mengubah arah putar motor 3 fasa yang terhubung secara bintang adalah …
a)
Dengan menekan tombol berhenti
b)
Menukar-posisi kabel fasa R dan S pada saat instalasi motornya
c)
Menerapkan rangkaian direct online
d)
Menerapkan rangkaian star-delta
e)
Menempatkan kabel motor sesuai urutan yang ada
39.
Dalam melakukan pengaturan nilai TOR sebagai pengaman motor ada baiknya … spesifikasi yang ada pada motor.
a)
Diatur menjadi ½ kali lipat dibawah
b)
Diatur sebanyak 10-30% dibawah
c)
Disama-persiskan dengan
d)
Diatur sebanyak 10-25% diatas
e)
Diatur menjadi 1½ kali lipat diatas
40.
Gambar rangkaian daya berikut ini merupakan rangkaian …
a)
Star-Delta
b)
Bergantian
c)
Berurutan
d)
Forward-Reverse
e)
Direct Online
41.
Faktor yang dapat menjadikan silinder kerja tunggal dapat kembali ke posisi awal adalah...
a)
Udara
b)
Katub
c)
Sensor
d)
Pegas
e)
Selang
42.
sebutkan fungsi Kompresor pada kulkas...
a)
Berfungsi menghembuskan udara dingin dari evaporator keseluruh bagian rak
b)
Untuk menghancurkan salju yang ada dalam mesin pendingin kulkas
c)
merupakan tabung penyimpan refrigerant cair
d)
berfungsi sebagai alat penukaran kalor
e)
berfungsi memompa bahan pendingin keseluruh bagian kulkas
43.
merupakan tabung penyimpan refrigerant cair, dan ia juga berisikan fiber dan desiccant (bahan pengering) untuk menyaring benda-benda asing dan uap air dari sirkulasi refrigerant, komponen tersebut adalah ?
a)
Filter (Receiver Drier)
b)
Kondensor
c)
Kompresor
d)
Evaporator
e)
Thermostat
44.
Pada gambar tersebut bila dirubah ke ladder diagram adalah
a)
a
b)
b
c)
c
d)
d
e)
e
45.

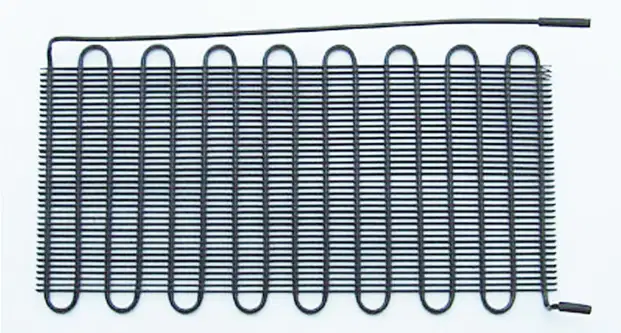

nama komponen kulkas dibawah ini adalah...
a)
Kompresor
b)
Kondensor
c)
Filter (Receiver Drier)
d)
Evaporator
e)
Thermostat
46.
Sebuah instalasi penerangan terpasang lampu pijar 3 buah 18 W, 5 lampu TL 10 W , lampu essential 25 W sebanyak 15 buah, berapa jumlah daya total daya lampunya….
a)
475 W
b)
476 W
c)
477 W
d)
478 W
e)
479 W
47.
Pada gambar tersebut merupakan rangkaian motor 3 fasa secara …
a)
Star
b)
Seri
c)
Paralel
d)
Delta
e)
Wheatstone
48.
Contoh rangkaian kendali motor 3 fasa yang rangkaian memiliki rangkaian pengasutan berbeda adalah …
a)
Star-Delta
b)
Bergantian
c)
Berurutan
d)
Forward-Reverse
e)
Direct Online
49.
Gambar berikut merupakan simbol dari komponen …
a)
Timer
b)
Kontakor
c)
Relai
d)
MCB
e)
Push Button
50.
Berikut ini bukanlah kegunaan dari RAB, yaitu …
a)
Memperkirakan kebutuhan tak terduga
b)
Mengetahui taksiran biaya yang diperlukan
c)
Mengendalikan pengeluaran yang tidak perlu
d)
Memperkirakan kebutuhan yang diduga
e)
Menetapkan kebutuhan bahan dan jasa yang diperlukan
100 %
