1. Sebuah kendaraan dengan 2 buah lampu kepala masing-masing memiliki daya lampu 60 watt.12 volt. Berapakah kapasitas sekring / fuse yang digunakan agar aman?

a)

A. 5 ampere

b)

B. 7,5 Ampere

c)

C. 10 Ampere

d)

D. 15 ampere

e)

E. 20 ampere

2.

1. Sistem lampu tanda belok tidak berkedip (hanya menyala saja) pada saat sakelar tanda belok dihidupkan, baik belok kanan maupun kiri. Gangguan ini disebabkan karena ….

a)

A. Relay lampu tanda belok rusak

b)

B. Saklar lampu tanda belok kotor

c)

C. Tegangan pengisian hanya 12 volt

d)

D. Flasher rusak

e)

E. Lampu tanda belok kurang massa

3.

1. Pada bola lampu kecil 8 watt 12 volt. Lampu tersebut dirangkai untuk 2 lampu depan (lampu kota) dan dua lampu belakang (lampu belakang) dan 1 lampu plat nomor. Pada rangkaian tersebut sebaiknya dipasang pengaman (sekering) sebesar …

a)

A. 15 A

b)

B. 20 A

c)

C. 10 A

d)

D. 25 A

e)

E. 30 A

4.

1. Ketika kendaraan melewati jalan gelap tetapi lampu kepala tidak menyala secara otomatis, maka kemungkinan penyebabnya adalah …

a)

A. Sensor Lampu indikator keamanan putus

b)

B. Fuse mirror putus

c)

C. Sensor mirror rusak

d)

D. Sensor kontrol lampu otomatis rusak

e)

E. Fuse FOG putus

5.

1. Aliran arus listrik yang benar pada saat motor starter berputar adalah …

a)

A. Baterai – term.30 – Main switch – Term. C - Field coil –Armatur – Masa.

b)

B. Baterai - term. C –term. 30-Field Coil - Armatur - Masa.

c)

C. Baterai – term.C – term. 30 - Armatur – Field coil - Masa.

d)

D. Baterai – term.30 – Main Switch – Term C – Armatur – Field coil - masa.

e)

E. Baterai - term. C –term. 30-Field Coil - Masa - Armatur

6.

1. Ketika kunci kontak distart, motor starter tidak bisa berputar. Setelah dilakukan pemeriksaan dengan menghubungkan langsung terminal C motor starter ke positif baterai dan body motor starter ke negative baterai, ternyata motor starter bisa berputar. Apa yang menyebabkan motor starter tidak bisa berputar ketika kunci kontak distart ?

a)

A. Field coil terbakar

b)

B. Sikat motor starter aus

c)

C. Kumparan pull in coil putus

d)

D. Komutator sudah aus

e)

E. Pemegang sikat ada yang putus

7.

1. Seorang mekanik sedang memeriksa sistem pengisian, terdengar suara berisik pada alternator, Apa penyebab suara berisik tersebut ?

a)

A. Van belt alternator terlalu kendor

b)

B. Habisnya brush alternator

c)

C. Bearing aus

d)

D. Semua pernyataan diatas benar

e)

E. Semua pernyataan diatas salah

8.

1. Pada waktu mesin dihidupkan terdengar letupan pada knalpot, salah satu penyebabnya adalah …

a)

A. Ignation timing terlalu mundur

b)

B. Ignation timing terlalu maju

c)

C. Dwell angle terlalu besar

d)

D. Dwell angle terlalu kecil

e)

E. Platina aus

9.

1. Pada saat mesin mengalami penambahan beban maka secara otomatis pengapian akan maju , jika pengapian tidak berubah, maka terjadi kerusakan pada ...

a)

A. Idle advancer

b)

B. Vacum advancer

c)

C. Ignition advancer

d)

D. Governor advancer

e)

E. Sentrifugal advancer

10.

1. Lemahnya tegangan induksi yang dihasilkan oleh ignition coil pada sistem pengapian CDI disebabkan oleh

a)

A. CDI tidak berfungsi

b)

B. Ignition coil terlalu panas

c)

C. Tegangan baterai berlebihan

d)

D. Percikan api pada busi terlalu kecil

e)

E. Kabel tegangan tinggi tidak ada hambatan

11.

1. Dibawah ini yang bukan penyebab lampu kepala tidak menyala ketika dinyalakan adalah :

a)

A. Kapasitas sikring tidak sesuai penggunaan beban

b)

B. Sikring lampu kepala putus

c)

C. Relay kontrol lampu kepala rusak

d)

D. Switch kontrol lampu kepala rusak

e)

E. Rangkaian kabel atau massa putus

12.

1. Cara memasang manifold gauge yang benar pada sistem AC adalah ...

a)

A. Selang tekanan rendah di pasang ke katup discarge dan selang tekanan tinggi dipasang di katup suction

b)

B. Selang tekanan rendah di pasang ke katup discarge dan selang tekanan tinggi dipasang di katup vacuum

c)

C. Selang tekanan rendah di pasang ke katup vacuum dan selang tekanan tinggi dipasang di katup suction

d)

D. Selang tekanan rendah di pasang ke katup buang dan selang tekanan tinggi dipasang di katup hisap

e)

E. Selang tekanan rendah di pasang ke katup suction dan selang tekanan tinggi dipasang di katup discharge

13.

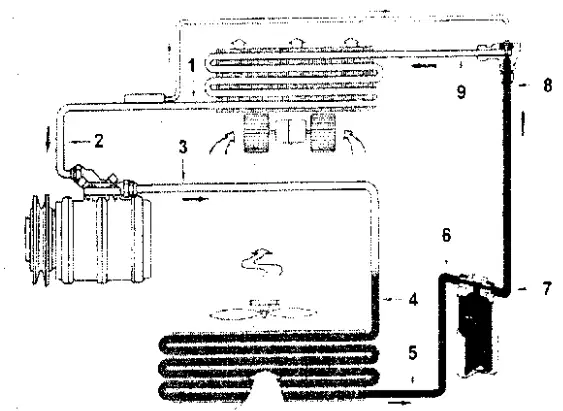

1. Kondisi freon pada saluran nomor 5 sampai 6 pada gambar di bawah ini saat mesin hidup adalah

....

a)

A. Cairan tekanan rendah dan temperatur rendah

b)

B. Gas tekanan tinggi dan temperatur rendah

c)

C. Gas tekanan rendah dan temperatur rendah

d)

D. Gas tekanan tinggidan temperatur tinggi

e)

E. Cairan tekanan tinggi dan temperatur tinggi

14.

1. Apa yang dimaksud dengan teknologi "Power Mirror" pada kendaraan?

a)

A. Sistem pendingin yang meningkatkan performa mesin

b)

B. Kemampuan kaca spion untuk menyala dalam gelap

c)

C. Kaca spion yang dapat melipat secara otomatis

d)

D. Sensor pengukur tekanan ban

e)

E. Menyesuaikan kecerahan lampu utama

15.

1. Kondisi freon pada saluran nomor 1 sampai 2 pada gambar di bawah ini saat mesin hidup adalah

....

a)

A. Cairan tekanan rendah dan temperatur rendah

b)

B. Gas tekanan tinggi dan temperatur rendah

c)

C. Cairan tekanan tinggi dan temperatur tinggi

d)

D. Gas tekanan rendah dan temperatur rendah

e)

E. Gas tekanan tinggidan temperatur tinggi

16.

1. Apa fungsi utama dari teknologi "Engine Immobilizer" pada kendaraan?

a)

A. Mencegah mesin kendaraan dari kelebihan panas

b)

C. Melindungi mesin dari kerusakan akibat debu

c)

D. Mencegah pencurian kendaraan dengan cara mematikan sistem pengapian

d)

E. Mempercepat waktu pemanasan mesin secara otomatis

17.

1. Apa yang dimaksud dengan "Power Window" pada kendaraan?

a)

A. Sistem pendingin udara otomatis

b)

B. Jendela kendaraan yang dapat dikontrol dengan tombol

c)

C. Sensor untuk mendeteksi kondisi jalan

d)

D. Sistem pengereman otomatis

e)

E. Peningkatan sistem audio mobil

18.

1. Gambar diagram kelistrikan dibawah ini adalah sistem kelistrikan .......

a)

A. Lampu parkir/mundur

b)

B. Lampu kepala

c)

C. Lampu sen

d)

D. Lampu kabut

e)

E. Lampu ruangan

19.

Pernyataan diatas ini merupakan ............

a)

A. Cara memeriksa lampu

b)

B. Cara memeriksa sekring

c)

C. Cara memeriksa konektor

d)

D. Cara memeriksa relay

e)

E. Cara memeriksa saklar sen

20.

1. Apa fungsi utama dari sistem AC pada mobil?

a)

A. Menyediakan sumber daya untuk sistem audio

b)

B. Meningkatkan performa rem kendaraan

c)

C. Mengoptimalkan konsumsi bahan bakar

d)

D. Memberikan kenyamanan termal dengan mengatur suhu dan kelembaban udara

e)

E. Menjaga kestabilan tekanan ban kendaraan

21.

1. Urutan yang benar dari aliran refrigerant pada sistem AC mobil, dimulai dari kompresor, adalah...

a)

A. Kondensor → Evaporator → Kompresor → Ekspansi → Filter

b)

B. Evaporator → Kompresor → Kondensor → Ekspansi → Filter

c)

C. Kompresor → Kondensor → Filter → Ekspansi → Evaporator

d)

D. Ekspansi → Evaporator → Kompresor → Kondensor → Filter

e)

E. Kompresor → Filter → Kondensor → Ekspansi → Evaporator
