WorksheetsGWC Projekt
Total questions: 20
Worksheet time: 10mins
Minimalna grubość przykrycia rur GWC powinna wynosić:
1,20 m
1,50 m
1,80 m
2,00 m
Wlot powietrza do rur GWC odbywa się poprzez :
wlotnię
czerpnię
śluzę
nawiewnie
Rury GWC najczęściej wykonuje się z :
PE (polietylen)
żeliwa
metalu
PCV (polichlorek winylu)
W gruncie na głębokości 1,5 - 1,6 m panuje na ogół temperatura około:
4 st C
8 st C
10 st C
2 st C
Ciepło właściwe powietrza wyraża się w jednostkach:
kJ*K
kJ/kg*K
kg*K/kJ
kg*kJ
Rodzaj ruchu powietrza w wymienniku gruntowym można określić obliczając parametr zwany
liczbą :
Awogadro
Nussleta
Reynoldsa
Poinsona
Zdjęcie przedstawia:
czerpnię GWC
centrale wentylacyjną GWC
hydrant p-poż
słupek do pomiaru nasłonecznienia
Średnia długość rur podziemnych w GWC dla domu jednorodzinnego to :
5-15 m
15-30 m
30-50 m
około 80 m
Strumień powietrza dochodzący z GWC do centrali wentylacyjnej można regulować:
przepustnicą
zworą
wyrzutnią
czerpnią
W okresie letnim największym problemem związanym z pracą GWC jest:
rozszczelnianie się rur GWC
wchodzenie do rur GWC drobnych zwierząt, owadów
skraplanie się pary wodnej na wewnętrznych ściankach wymiennika
brak wymiany cieplnej między ścianami zewnętrznymi rur GWC a gruntem
Gęstość powietrz o temperaturze -10 st. C wynosi około:
0.85 kg/m3
1,05 kg/m3
1,35 kg/m3
1.60 kg/m3
Uporządkowany, spokojny ruch powietrza w w GWC nazywamy inaczej ruchem:
płynnym
turbulętnym
laminarnym
laminacyjnym
Spadek rur GWC powinien wynosić:
0,5 %
1,0%
1,5%
2,0%
Rury GWC układa się:
bezpośrednio na gruncie rodzimym
na warstwie powłoki wodoszczelnej tzw. geomembranie
na podsypce z piasku gr 10 cm
na warstwie żwiru grubości 20-30 cm
Czyszczenie rur GWC umożliwiają tzw.
otwory rewizyjne
klapy serwisowe
otwory włazowe
śluzy sanitarne
Ze względu na konieczność odprowadzania skroplin rury GWC należ układać:
poziomo
ze spadkiem w stronę budynku
ze spadkiem w stronę czerpni
z dwustronnym spadkiem do środka GWC
Aby umożliwić wsiąkanie skroplin w grunt pod krućcem odpływowym stosuje się:
złoże żwirowe gr. 40-60 cm ze żwiru 8/16 mm
złoże piaskowe gr.
46-80 cm z piasku drobnego
złoże gliniasto - ilaste gr. 20-30 cm
geowłukninę techniczną min
2 warstwy

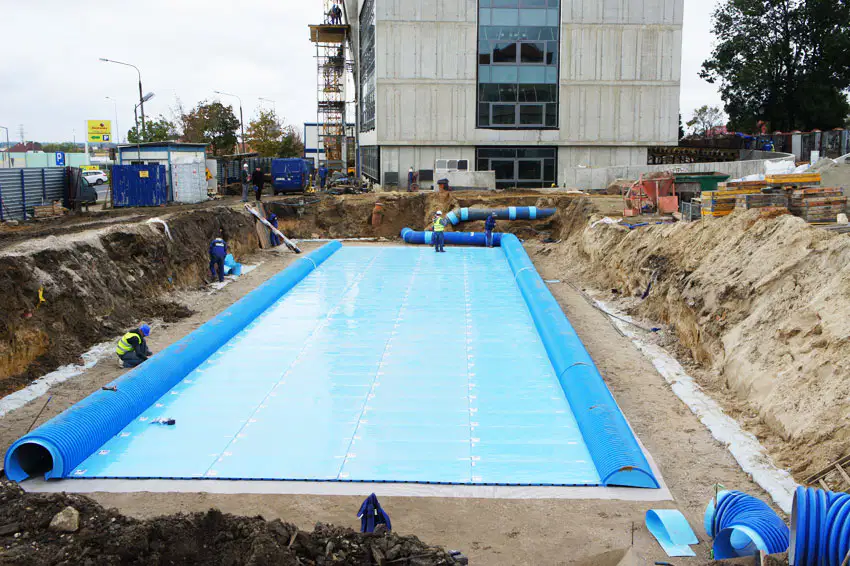

Na zdjęciu pokazano GWC
rurowy
płytowy
żwirowy
kanałowy
W miejscu przejścia CWC przez ścianę piwniczną należy wykonać :
przejście w metalowej tulei ochronnej z uszczelnieniem wełną mineralną
sztywny stabilny przepust
z uszczelnieniem zaprawą betonową
szczelny elastyczny przepust
z uszczelnieniem np. pianką poliuretanową lub gąbką
przejście w w rurze ochronnej z tworzywa sztucznego bez dodatkowych uszczelnień
Opór cieplny ośrodka wyrażany jest w jednostkach: m*K/W
m/K*W
m*W/K
m*K/W
W/m*K
