a) La supresión de portadora seleccionada es la correcta para el modo seleccionado.

b) La atenuación configurada implica que el Excitador no transmitirá a su máxima potencia.

c) Con los datos proporcionados no puede saberse la atenuación configurada.

d) Todas son falsas.

a) INTERFACE

b) BITE BOARD

c) CONTROL

d) SYNTHESIZER

a) MIKE AMPLIFIER, USB/LSB GENERATOR, COMBINER, UP CONVERTER, RF OUT

b) AUDIO, USB/LSB GENERATOR, COMBINER, UP CONVERTER, RF OUT

c) AUDIO, COMBINER, CONVERTER, OUTPUT AMPLIFIER

d) AUDIO, COMBINER, USB/LSB GENERATOR, OUTPUT AMPLIFIER

a) La configuración actual no permitirá pulsar el equipo desde el frontal.

b) La configuración actual permitirá escuchar el eco de la voz del operador al pulsar/hablar.

c) La configuración actual permitirá pulsar el equipo desde el frontal.

d) La b) y la c) son correctas.

a) El acoplador está presurizado con Nitrógeno seco con una Presión de 16 PSIG

b) La señal de RF del amplificador es enviada al Control del acoplador RF-601 A/CU

c) El control del acoplador dispone del modo de sintonía MANUAL, en el Que es el operador quien mueve los elementos de sintonía (L y C) sin necesidad de pulsar el equipo mientras mientras se está realizando esta acción.

d) El control del acoplador dispone de un interruptor para desactivar el bloqueo de la transmisión.

a) INT, EXT 1 MHZ, EXT 5 MHZ, EXT 10 MHZ

b) INT, EXT 1KHZ, EXT 5 KHZ, EXT 10 KHZ

c) INT, EXT 1 MHZ, EXT 5 MHZ, EXT 15 MHZ

d) INT 1 MHZ, INTS 5 MHZ, INT 15 MHZ, EXT

a) 1ª FI: 40,025 KHz y 2ª Fl: 25 KHz

b) 1ª Fl: 40,025 MHz y 2ª Fl: 25 Hz

c) 1ª Ft: 40,025 MHz y 2ª Fl: 25 KHz

d) 1ª FI: 30 MHz y 2ª Fl: 10 KHz

a) EXTERNAL CONTROL INTERFACE

b) VK INTERFACE BOARD

c) HF UNIT/SYNTHESIZER

d) FRONT PANEL

a) En antena habrá 4 Transmisores de aproximadamente 500W, además quedan libres 2 receptores/excitadores que se pueden usar como receptores.

b) En antena habrá 2 Transmisiones de aproximadamente 500W y 4 Transmisiones de aproximadamente 125W.

c) En antena habrá 2 Transmisiones de aproximadamente 1KW y 4 Transmisiones de aproximadamente 250W.

d) Los transmisores usados son equipos de 500W, aunque por medio de las combinaciones obtener una potencia superior a 1000W.

a) En la serie 4100 es posible la carga de ALE desde un Pc y desde el ICCS5.

b) Al realizar ALE entre dos equipos es posible enviarse entre ellos un mensaje.

c) El ALE usado actualmente en la Armada con los equipos R&S series 2000 y 4100 es ALE 3G

d)La SMARTCARD y el programa gs2100 solo se utiliza con equipos serie 4100

a) El módulo del receptor/excitador que realiza el procesado digital de la señal (DSP) y que dispones de una batería de 3,6 V es el RADIO CONTROLLER.

b) El receptor/excitador dispone 600 canales de la UIT, la misma cantidad que en serie 2000.

c) En caso de pulsar mando ERASE del frontal de la radio, se borraría IP de la radio.

d) La Banda ancha es similar a la de la serie 2000, siendo posible los mismos modos de combinación: simple, 2KV, 4KW y MIXTO

a) El equipo se encuentra en sesión ADV, el ICCS5 puede controlar al equipo, pero entonces la sesión del equipo cambia.

b) El equipo se encuentra en sesión FIXED, el ICCS5 puede controlar al equipo, pero entonces la sesión del equipo cambia.

c) El equipo se encuentra en sesión ADV, el equipo permanecerá en esta sesión mientras el ICCS5 y la Unidad de Control pueden controlar al equipo.

d) El equipo se encuentra en sesión MON, el ICCS5 no puede controlar al equipo, pero la Unidad de Control si lo puede controlar, aunque no puede modificar parámetros.

a) Através del menú se puede seleccionar Frecuencia patrón interna o Frec. Patrón externa

b) Dispone de un modo de operación en el que solo se podrán seleccionar canales previamente almacenados en el receptor no siendo posible introducir una frecuencia que previamente no se hubiese memorizado en un canal.

c) El módulo donde se puede cambiar el Address del receptor es el Synthesizer.

d) La a) y la c) son correctas

a) 2-3 a 30 Hz

b) 2-3 a 30 MHz

c) 20-30 a 300 Hz

d) 20-30 a 300 MHz

a) HF (onda corta), λ=10m-100m

b) HF (onda corta), λ=1m-10m

c) HF (onda larga), λ=10m-100m

d) HF (onda larga), λ=1m-10m

ISB, USB

USB, LSB

PSK, LSB

QSK, USB

a) Antena Paraguas

b) Antena Látigo

c) Antena Hilo

b) y c)

b) Fr. referencia es la que sale por el equipo (antena) mientras que Fr. asignada es la que se pone en el equipo (OFFSET)

c) Fr. asignada es la que sale por el equipo (antena) mientras que Fr. referencia es la que se pone en el equipo (OFFSET)

a) Es la Fr donde ROE es más baja

1/(2π(√LC))

b) frecuencia donde los elementos reactivos se cancelan y la impedancia (Z) alcanza el valor de R (valor mínimo)

c) Frecuencia que ocupa una posición fija y bien determinada con respecto a la frecuencia signada

d) Frecuencia central de una banda de frecuencias asignadas a una estación

Transceptor – VLF/HF – Serie 2000 – Potencia de 500W.

Transceptor – VMF/HF – Serie 2000 – Potencia de 500W.

Transceptor – SLF/HF – Serie 2000 – Potencia de 400 W.

Transceptor – VHF/HF – Serie 2000 – Potencia de 400W.

100W

200W

2000W

1000W

TRX GX2900

IN2500

VK2500

Ninguna de las anteriores

Grupos de antena, triplexer, combinadores, PMU y TRXs

Motherboard, Front Panel, IF/AF Processor, HF Unit Synthesizer, EMC Filter, FA Filter y VK Interface Board

IF/AF Processor, AFBUS y SERBUS

Todas las anteriores

2: AFBUS y SERBUS

1: P0W

4: P0W, 28VDC, 50VDC, 50VDC

3: 28VDC, 50VDC, PAW

IF/AF Processor

HF Unit Synthesizer

FA Filter

VK Interface Board

IF/AF Processor

VK Interface Board

FA Filter

HF Unit synthesizer

100MW

20MW

1000MW

50MW

 AFBUS y SERBUS

FORBUS y SERBUS

AFBUS y MEBUS

FORBUS y MEBUS

Que el equipo no podrá funcionar en recepción y dejaremos de recibir

Que se muestra el OFF siempre hagamos lo que hagamos

Todas son falsas

Que el equipo usa la antena propia para recepción

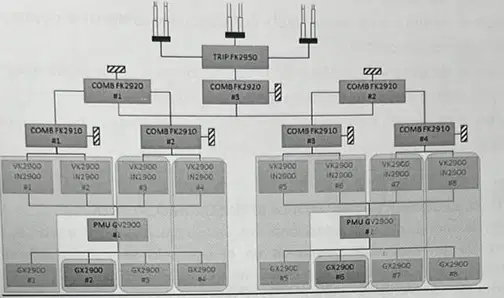

3 Grupos de antena, triplexer, combinadores, PMU y TRXs

2 Grupos de antena, biplexer, combinadores, PMU y TRXs

3 Grupos de antena, triplexer, combinadores, MPU y TXRs

4 Grupos de antena, biplexer, combinadores, PMU y TRXs
