WorksheetsOperation PC 210-10M0
Total questions: 50
Worksheet time: 25mins
Apa maksud dari symbol disamping ini ?
Prosedur saat meninggalkan unit
Dilarang swing
Penggunaan attachment
Prosedur pengoperasian
Prosedur naik dan turun dari unit yang baik dan benar adalah ...
Turun sambil menghadap tangga yang tersedia dengan tiga titik tumpu
Turun sambil melompat dari tangga yang tersedia
Turun sambil membelakanggi tangga yang tersedia
Semua benar.
Hal yang paling banyak menyebabkan terjadinya kecelakaan kerja adalah ...
Faktor tindakan tidak aman
Takdir
Faktor lingkungan
Faktor kondisi tidak aman
Usaha seorang operator yang tidak menerapkan disiplin terhadap keselamatan kerja adalah,...
Mengoperasikan unit yang bukan kompetensinya
Menjaga kebersihan unit
Mengenal dengan baik lokasi kerjanya
Menguasai peralatan yang dioperasikan
Prinsip keselamatan kerja melaksanakan pengawasan terhadap 4M + 1 yaitu :
Manusia – Mesin – Material - Metode.
Manusia – Management – Material – Metode.
Manusia – Melihat – Memeriksa - Mesin.
Manusia – Metode – Management - Mesin.
Hubungan keselamatan kerja dengan produksi :
Keselamatan adalah bagian dari produksi.
Keselamatan adalah kunci produksi.
Keselamatan adalah mata rantai produksi.
Keselamatan adalah sumber utama produksi.
Apakah maksud dari simbol disamping :
Dilarang menyalakan api dan merokok saat pengecekan battery
Dianjurkan mengecek battery menggunakan rokok dan api
Dilarang membakar battery
Dilarang menyalakan api dan merokok di dekat battery
Definisi dari keselamatan kerja (safety) adalah :
Suatu usaha untuk dapat melaksanakan pekerjaan tanpa terjadi adanya suatu kecelakaan, sehingga dapat dicapai hasil yang menguntungkan dan bebas dari segala macam bahaya.
Suatu usaha untuk menguntungkan perusahaan dalam jangka waktu yang lama.
Sebagai suatu kejadian yang tidak diinginkan yang mungkin atau dapat mengakibatkan kerugian.
Suatu kejadian yang tidak direncanakan, tidak diinginkan datangnya tiba-tiba dan mendatangkan kerugian.
Suatu kejadian yang tidak direncanakan, tidak diinginkan, datangnya tiba-tiba, mendatangkan kerugian baik terhadap manusia, property dan lingkungan :
Kecelakaan.
Resiko.
Hazard.
Bahaya.
PC210-10M0 termasuk excavator kelas berapa ton ?
20 Ton
40 ton
50 ton
30 Ton

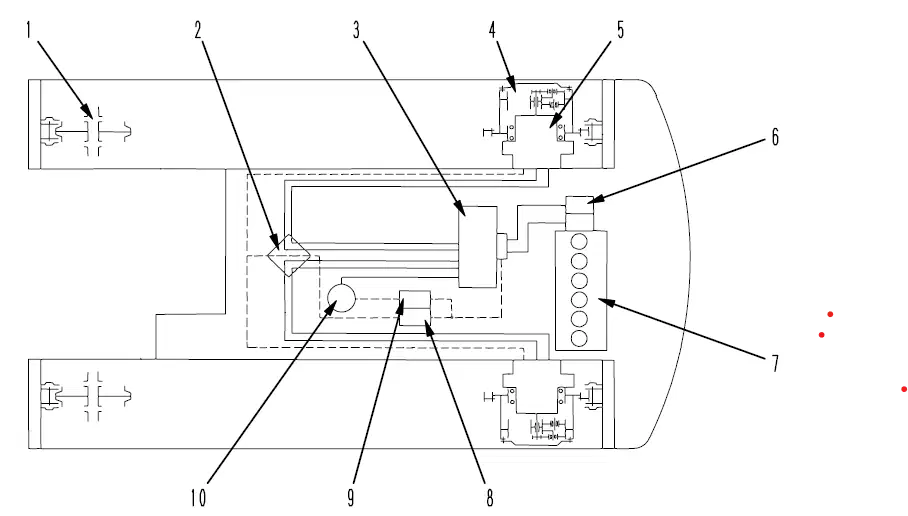

Apa nama komponen yang bernomor 1 ?
Front idler
Center Swivel joint
Control valve
Travel motor

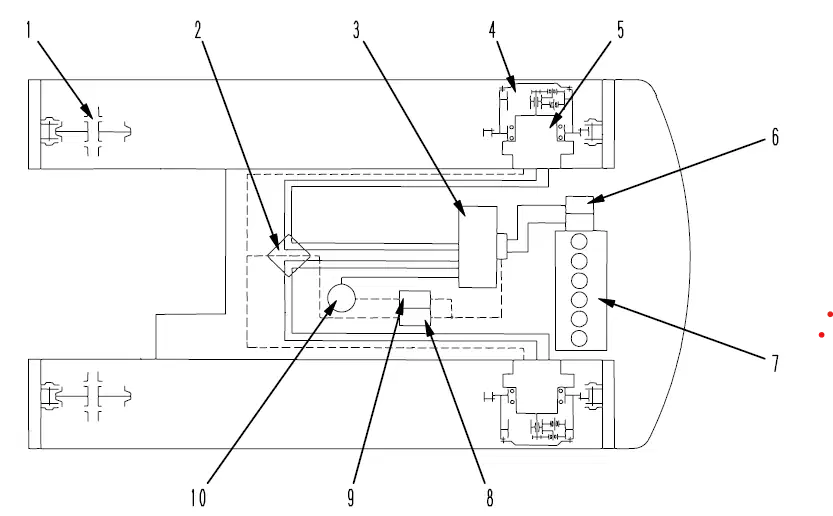

Apa nama komponen yang bernomor 2 ?
Center Swivel joint
Front idler
Control valve
Travel motor

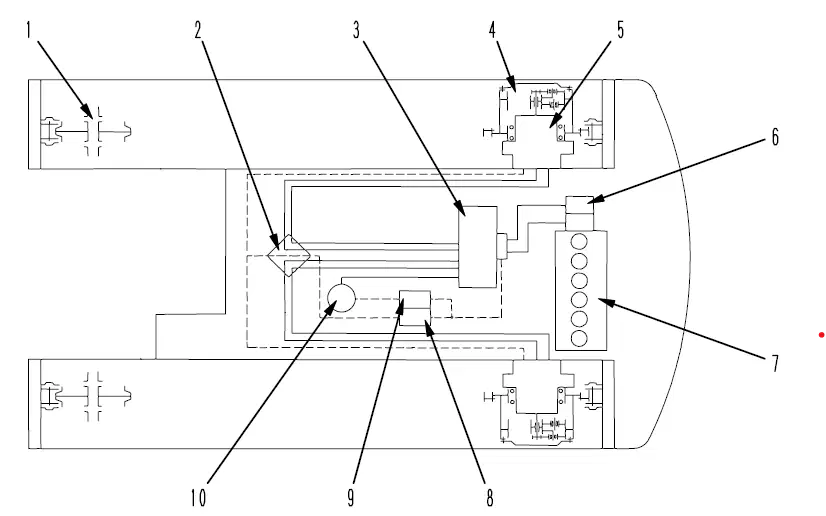

Apa nama komponen yang bernomor 3 ?
Control valve
Center Swivel joint
Front idler
Travel motor
Apa nama komponen yang bernomor 5 ?
Travel motor
Center Swivel joint
Control valve
Front idler
Apakah fungsi dari Turbocharge?
Memperbanyak masuknya oksigen ke dalam ruang bakar
Menambah kelajuan unit
Menumpahkan bahan bakar ke ruang bakar
Membantu mendorong gas buang yang akan keluar dari ruang bakar
Apabila exhaust gas berwarna hitam itu berarti ...
Perbandingan bahan bakar dengan udara,lebih banyak bahan bakar
Ada air yang ikut terbakar
Ada oli yang ikut terbakar
Pembakaran sempurna
Apabila exhaust gas berwarna transparan itu berarti ...
Pembakaran sempurna
Perbandingan bahan bakar dengan udara,lebih banyak bahan bakar
Ada air yang ikut terbakar
Ada oli yang ikut terbakar
Berikut pernyataan yang tepat terkait unit PC210-10M0, kecuali ...
Memiliki fitur Swing Priority
Memiliki fitur machine push up
Memiliki fitur One Touch Power Max
Memiliki fitur Power mode
Apa model engine yang digunakan pada PC210-10M0?
SAA6D107E-1
SAA6D114E-3
SAA6D120E-3
SAA6D125E-5
Apa kepanjangan Komtrax ?
Komatsu Machine Tracking system
Komatsu machine system
Komatsu system
Komatsu Monitoring system
Apa nama komponen yang menerima sinyal pressure hydraulic dari operator yang akan memberikan pressure ke komponen yang membutuhkan ?
Control valve
Front idler
Center Swivel joint
Travel motor
Setelah dari swing motor, komponen apa yang menerima putaran tersebut ?
Swing machinery
Swing circle
Final drive
Swivel joint
Apakah nama gambar/simbol disamping ini?
Charge level monitor (Monitor battery
charging).
hidrolik oil temperature gauge (Pengukur
Suhu Oli Hidrolik).
Torque converter oil temperatur (Pengukur
Suhu Oli Torque Converter).
Engine water temperatur monitor (Pengukur
Suhu Air Engine).
Apakah nama gambar/simbol disamping ini?
Engine water level monitor
(Pengukur jumlahAir Engine).
Engine water temperatur monitor
(PengukurSuhu Air Engine).
Torque converter oil temperatur monitor
(Pengukur Suhu Oli Torque
Converter)
Hidrolik oil temperature gauge
(PengukurSuhu Oli Hidrolik)
Apakah maksud dari gambar/simbol disamping?
Menginformasikan waktu maintenance akan masuk 30 HM lagi
Menginformasikan ada kerusakan komponenpada unit
Menginformasikan waktu maintenance telahlewat
Menginformasikan waktu service berkalapertama
Jika lampu simbol disamping menyala, tindakan apa yang harus dilakukan:
Stop operasi, lalu segera matikan engine dan lakukan pemeriksaan.
Stop operasi, biarkan engine dalam putaran rendah, dan lakukan pemeriksaan
Tetap dapat beroperasi seperti biasa
Segera bawa ke workshop untuk di periksa oleh mekanik
Apa nama dari gambar/simbol di samping:
Air cleaner clogging monitor
Water coolant filter monitor
Engine filter monitor
Fuel filter monitor
Apa nama dari gambar/simbol di samping:
Menginformasikan temperatur oli hidrolik
Menginformasikan kapasitas hidrolik tank
Menampilkan temperatur air radiator
Menginformasikan kapasitas fuel
Apa nama dari gambar/simbol di samping:
Menginformasikan suhu air pendingin engine.
Menginformasikan suhu dari oli torque converter.
Menginformasikan suhu oli retarder.
Menginformasikan suhu oli hidrolik.
Apa nama switch berikut ?
Ac Switch
Engine emergency stop switch
Swing emergency stop switch
Swing emergency cancel switch
Apa nama switch berikut ?
Working mode selector switch
Electri screen monitor
Hybrid energy monitor
Energy monitor screen
Apa nama switch berikut ?
washer switch
Ac switch
Working mode selector switch
Auto decelerator switch
Ketika symbol menyala, berapa kapasitas fuel tank pada PC210-10M0 ?
60 liter
46 liter
65 liter
75 liter
Apa nama switch berikut ?
Working mode selector switch
Wiper switch
Ac switch
Auto decelerator switch
Apakah nama gambar/simbol di samping :
ECO graphic display
Economy mode pilot lamp
Fuel consumption monitor
ECO monitor lamp
Apakah nama gambar/simbol disamping ini :
Power mode pilot lamp.
Eco mode pilot lamp.
Economy mode pilot lamp.
Effective mode pilot lamp.
Apakah nama gambar/simbol disamping ini :
Water Separator Coution Lamp
Engine system caution lamp
Fuel filter caution lamp
Fuel level monitor
Perawatan adalah suatu tindakan terhadap unit agar :
Unit dapat bekerja dengan baik dan siap pakai
Penampilan dapat melebihi dari standarnya
Dapat terlihat lebih bersih dan cantik
Engine tidak over heat (panas berlebih)
Syarat – syarat pemeriksaan Hydraulic oil (oli hidrolik) pada PC210-10M0 yang paling tepat adalah :
Periksa ditempat yang rata turunkan semua Attachment (alat kerja), matikan engine serta periksalah gelas penduga yang terdapat pada tangki Hydraulic
Parkir ditempat yang rata, engine dalam keadan hidup , periksa gelas penduga oil Hydraulicnya
Parkir ditempat yang rata dengan melepas safety lever
Parkir ditempat sembarang, turunkan attachment, matikan engine serta periksalah gelas penduga yang terdapat pada tangki Hydraulic
Deep Stick (stik pengukur) pelumas selalu mempunyai tanda batas maksimum dan minimum, pelumas dinyatakan cukup apabila :
Berada diantara batas minimum dan maksimum .
Berada tepat di garis maksimum
Berada tepat di tengah-tengah batas minimum dan maksimum .
Berada diatas garis minimum
Apakah fungsi dari after cooler :
untuk mendinginkan udara yang akan masuk ke ruang bakar
Untuk mendinginkan engine
Untuk mendinginkan coolant
Untuk mendingikan unit
Water separator pada fuel system (sistem bahan bakar) berfungsi untuk :
Untuk memisahkan antara fuel (bahan bakar) dengan kotoran /air
Retrieving data. Wait a few seconds and try to cut or copy again.
Untuk mengetahui kondisi fuel (bahan bakar)
Untuk mempermudah pengambilan fuel (bahan bakar) pada unit.
Thermostat dalam sistem pendingin berfungsi sebagai :
Mengatur temperatur air pendingin
Untuk mempecepat temperatur air didalam engine, saat warming up (pemanasan)
Mencegah engine overheat (panas berlebih)
Jawaban a dan b benar
Apa fungsi dari control valve :
Mendistribusikan atau oli hydraulic dari pompa ke actuator dan sistem lainnya
Memutus dan menghubungkan tenaga dari engine
Meredam getaran dan kejutan di power train
Meneruskan tenaga dari engine ke transmisi
Posisi dipstick yang benar ketika melakukan pengecekan level oli engine adalah
Ditarik kemudian dilihat sejajar dengan lobang pengisian
Ditarik kemudian dilihat pada posisi menghadap ke atas
Ditarik Full
Ditarik kemudian dilihat pada posisi mendatar
Salah satu penyebab coolant temperature over heat adalah :
Fan belt putus
Oly hydraulic kurang
Beroperasi di medan yang berlumpur
Melakukan jack swing
Kekurangan oli engine pada sistem pelumasan akan menyebabkan terjadinya
Engine jammed
Engine over running
Engine over heat
Engine low power
Sebelum Pengoperasian Excavator apa yang saudara lakukan :
Pemeriksaan keliling unit dan melakukan warming up pada unit.
Sarapan Pagi dan Breafing Pagi
Mengisi form P2H dan memberikan ke pengawas lapangan.
Menghubungi keluarga.
Akibat sering mengoperasikan perlengkapan kerja ( Bucket ) hingga langkah akhir yang mengakibatkan benturan yaitu :
Kerusakan langsung terhadap seal cylinder dan system hydraulic.
Agar Bucket selalu bersih dari tanah atau lumpur yang melekat.
Mengakibatkan kerusakan pada cylinder.
Kebocoran dan kekurangan oli hydraulic.
Apabila sering menggunakan swing untuk membelok sambil menge-jack, maka akan mengakibatkan
Pinion gear, Swing Circle dan Swing Bearing akan rusak serta attachment bengkok
Hasil produksi lebih tinggi dan efesien waktunya tinggi.
Perpindahan posisi unit dapat dipercepat.
Penilaian yang baik sebagai operator yang kompeten dan senior.
