WorksheetsÔn công nghệ
Total questions: 51
Worksheet time: 26mins
Đối với ren ngoài đường đỉnh ren và vòng đỉnh rên đc vẽ = nét j
Liền đậm
Liền mảnh
Đứt mảnh
Gạch chấm mảnh
Đối với ren ngoài và ren trong vòng chân ren được vẽ bằng nét liền mảnh và bằng khoảng bao nhiêu vòng tròn
2/3
1/4
3/4
1/2
Hãy xác định ký hiệu ren hệ mét xoắn phải trong các ký hiệu sau
M20x1
M20x1 LH
Tr20x1
Tr20x1 LH
Có mấy loại ren
1
2
3
4
Quan sát hĩnh vẽ.Hãy xho bt đây là hình biểu diễn quy ước chi tiết ren nào
Ren ngoài
Ren hệ mét
Ren khuất
Ren thang
Ren hình thành ở mặt trong của chi tiết gọi là
Ren trục
Ren trong
Ren ngoài
Ren thang
Quan sát các hình biểu diễn quy ước ren Hãy cho biết đâu là hình biểu diễn ren trục
Ký hiệu của Ren vuông là
Tr
Sq
M
V
Đối với ren nhìn thấy đường chân ren được vẽ bằng nét
Liền đậm
Đứt mảnh
Liền mảnh
Gạch chấm mảnh
Nội dung của bản vẽ chi tiết gồm
Các hình biểu diễn,hình dạng,kích thước,yêu cầu kỹ thuật
Các hình biểu diễn,kích thước,khung tên
Các hình biểu diễn,kích thước,yêu cầu kỹ thuật,khung tên
Các hình biểu diễn,yêu cầu kỹ thuật,khung tên
Nội dung của bản vẽ lắp gồm
Các hình biểu diễn,kích thước,bảng kê và khung tên
Các hình biểu diễn,bảng kê và khung tên
Các hình biểu diễn,kích thước,yêu cầu kỹ thuật và khung tên
Các hình biểu diễn,kích thước,bảng kê và yêu cầu kỹ thuật
Để lập bản vẽ chi tiết thường tiến hành theo mấy bước cơ bản
3
4
5
6
Đối với nội dung của bản vẽ chi tiết Vật liệu và tên gọi của chi tiết được thể hiện ở đâu
Khung bản vẽ
Hình chiếu bằng
Hình chiếu cạnh
Khung tên
Khi đọc bản vẽ chi tiết kích thước về chiều dài và chiều rộng cùng được ghi trên hình biểu diễn nào
Hình chiếu đứng
Hình chiếu bằng
Hình chiếu cảnh
Hình chiếu trục đo
Ý nào sau đây không phải là yêu cầu cần đạt khi đọc bản vẽ lắp
Hiểu rõ được hình dáng, cấu tạo của từng chi tiết và chức năng của nó trong sản phẩm
Hiểu rõ mối ghép của các chi tiết với nhau
Nắm được nguyên lý làm việc, công dụng và trình tự tháo lắp của sản phẩm
Hiểu được các yêu cầu kỹ thuật của chi tiết
Trong bản vẽ lắp bảng kê bao gồm các thông tin như
Hình dạng,kích thước,số lượng
Tên các chi tiết,số lượng và hình dạng
Tên các chi tiết,số lượng và vật liệu chế tạo
Tên các chi tiết,kích thước và vật liệu chế tạo
Trên bản vẽ chi tiết hình biểu diễn
Thể hiện hình dạng chi tiết máy
Gồm các ký hiệu về độ nhám bề mặt,dung sai...
Thể hiện độ lớn các bộ phận của chi tiết máy
Gồm các nội dung quản lý bản vẽ,quản lý sản phẩm
Trên bản vẽ lắp,kích thước:
Thể hiện hình dạng và vị trí của chi tiết trong sản phẩm
Gồm kích thước chung và kích thước lắp giữa các chi tiết
Gồm thông tin tên các chi tiết,số lượng và vật liệu chế tạo
Gồm các nội dung quản lý bản vẽ,quản lý sản phẩm
Trình tự khi đọc một bản vẽ chi tiết
Khung tên,hình biểu diễn,kích thước,yêu cầu kỹ thuật,tổng hợp
Hình biểu diễn,khung tên,kích thước,yêu cầu kỹ thuật,tổng hợp
Khung tên,yêu cầu kỹ thuật,hình biểu diễn,kích thước,tổng hợp
Khung tên,hình biểu diễn,bảng kê,kích thước,tổng hợp
Trình tự khi đọc bản vẽ lắp:
bản kê, hình biểu diễn, yêu cầu kĩ thuật, kích thước, tổng hợp
khung tên, hình biểu diễn, kích thước, bản kê, tổng hợp
khung tên, bản kê, hình biểu diễn, kích thước, tổng hợp
hình biểu diễn, khung tên, kích thước, bản kê, tổng hợp
Hiểu rõ được hình dáng cấu tạo của từng chi tiết và chức năng của nó trong sản phẩm là yêu cầu khi đọc bản vẽ
Chi tiết
Lắp
Cơ khí
Kỹ thuật
Bản vẽ mô tả các công trình xây dựng nói chung như nhà,cầu,đường,Bến Cảng,...đc gọi là
Bản vẽ chi tiết
Bản vẽ lắp
Bản vẽ xây dựng
Bản vẽ cơ khí
Khái niệm mặt bằng các tầng của ngôi nhà là
Hình chiếu bằng các tầng của ngôi nhà
Hình cách bằng với các mặt phẳng cắt tưởng tượng nằm ngang đi qua cửa sổ
Hình chiếu phối cảnh của ngôi nhà
Hình chiếu vuông góc của ngôi nhà lên mặt phẳng thẳng đứng
Mặt đứng của ngôi nhà thể hiện...
Cấu tạo bên trong ngôi nhà
hình dáng kiến trúc bên ngoài ngôi nhà
kích thước các tầng theo chiều cao, cửa đi, cửa sổ, cầu thang, tường, sàn, mái, móng
vị trí, kích thước của tường, vách ngăn, cửa đi, cửa sổ, cầu thang vag cách bố trí trong phòng
Các hình biểu diễn Ngôi Nhà gồm có
Mặt bằng,mặt đứng,hình cắt
Mặt đứng,mặt cạnh,hình cắt
Mặt bằng,mặt cắt,mặt đứng
Mặt cách,mặt đứng,mặt bằng
Một ngôi nhà ba tầng khi lập các hình biểu diễn của ngôi nhà sẽ bao gồm bao nhiêu mặt bằng
2
3
4
5
Khi đọc bản vẽ nhà thường đọc theo trình tự nào sau đây
Mặt đứng,mặt bằng,mặt cắt
Mặt đứng,mặt cắt,mặt bằng
Mặt bằng,mặt cắt,mặt đứng
Mặt cắt,mặt đứng,mặt bằng
Khi lập bản vẽ mặt bằng của ngôi nhà cần tiến hành theo mấy bước
3
4
5
6
Khi lập bản vẽ mặt bằng của ngôi nhà cần tiến hành theo mấy bước
1
2
3
4
Khi lập bản vẽ nhà có mấy hình biểu diễn chính
2
3
4
5
Đâu là hình biểu diễn chính quan trọng nhất của ngôi nhà
Mặt đứng
Mặt bằng
Mặt bằng tổng thể
Hình cắt
''Vẽ đường bao quanh của hệ thống các cột,tường và vách ngăn'' là bước mấy trong quá trình lập bản vẽ mặt bằng của ngôi nhà
Bước 1
Bước 2
Bước 3
Bước 4
Khi đọc bản vẽ nhà, thường đọc theo trình tự?
đọc các bản vẽ mặt bằng, các bản vẽ hình cắt, các bản vẽ mặt đứng
đọc các bản vẽ mặt đứng, các bản vẽ hình cắt, các bản vẽ mặt bằng
đọc các bản vẽ mặt bằng, các bản vẽ mặt đứng, các bản vẽ hình cắt.
đọc các bản vẽ đứng, các bảo vệ mặt bằng, các bản vẽ hình cắt
Bước 1 của quy trình lập bản vẽ mặt bằng ngôi nhà là
Vẽ hệ thống trục của các tường hoặc cột bằng nét gạch chấm mảnh
Vẽ đường bao quanh của hệ thống các cột tường và vách ngăn
Vẽ ký hiệu cầu thang các tầng
Ghi kích thước
Lập bản vẽ bằng máy tính có mấy ưu điểm chính
1
2
4
3
Bước 1 của quy trình lập bản vẽ bằng máy tính là
tạo bản vẽ mới
Khởi động phần mềm
Thiết lập các thông số ban đầu
Phân tích bản vẽ và tiến hành vẽ
Trong phần mềm Auto CAD 2021,phím tắt F3 dùng để bật-tắt chức năng
Thu màn hình
Phóng màn hình
Truy bắt điểm tự động
Định hướng trục Ox và Oy
Lệnh dùng để vẽ cung tròn trong phần mềm Auto CAD 2021 là
Line
Rectangle
Arc
Circle
Hoạt động thiết kế kỹ thuật có mấy vai trò chủ yếu
1
2
3
4
"Thiết kế các tòa nhà thương mại,công nghiệp,viện nghiên cứu khu,dân cư,giải trí và lên kế hoạch giám sát việc xây dựng,bảo trì và khôi phục chúng" là công việc của
Kiến trúc sư cảnh quan
Kiến trúc sư xây dựng
Nhà thiết kế và trang trí nội thất
Nhà thiết kế sản phẩm
"Đề xuất,lựa chọn và hiện thực hóa giải pháp" là bước thứ mấy trong hoạt động thiết kế
1
2
3
4
Trong các lệnh hai chiều cho ở dưới đây,lệnh nào không phải lệnh vẽ
Line
Circle
Rectangle
Fillet
Lập bản vẽ bằng máy tính có những ưu điểm gì?
bản vẽ được lập chính xác và nhanh chóng, dễ chia sẻ cho nhiều người
bản vẽ dễ đọc, dễ vẽ và dễ lưu trữ
bản vẽ được lập chính xác và nhanh chóng, dễ dàng sửa chữa, bổ sung, lưu trữ bản vẽ
bản vẽ được lập khoa học, thẩm mỹ và có tính sáng tạo
Hãy xác định đâu là lệnh hiệu chỉnh trong các lệnh dưới đây
Copy
Trim
Line
Arc
Trong giao diện của phần mềm Auto CAD 2021 vùng đồ họa là
Vùng nằm ở hàng chữ trên cùng
Vùng không gian lớn nhất ở trung tâm màn hình
Vùng nằm ngay bên dưới thực đơn
Vùng nằm bên dưới thanh lệnh

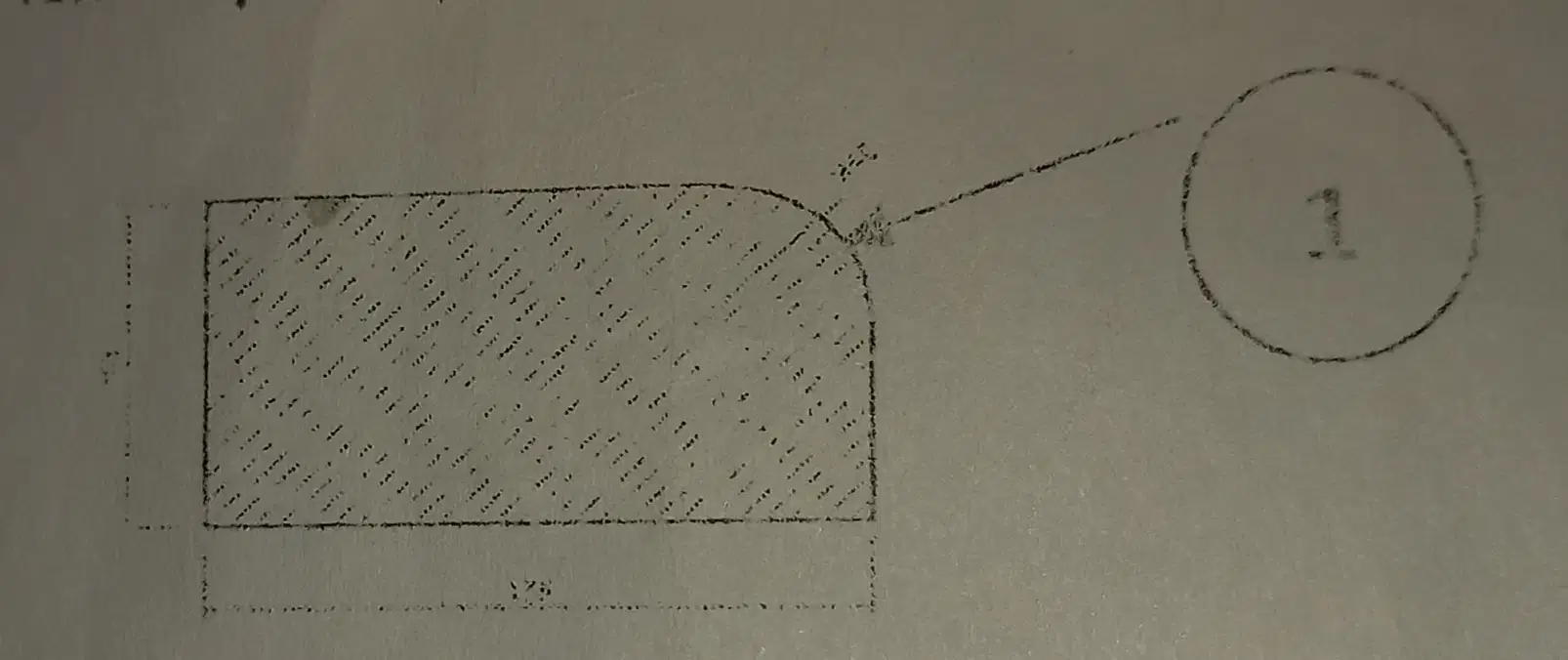

Cho hình biểu diễn dưới đây Hãy xác định lệnh hai chiều của phần mềm Autocad 2021 tại vị trí số 1
Fillet
Trim
Chamfer
Rectangle
Cho hình biểu diễn dưới đây Hãy xác định lệnh 2 chiều của phần mềm Autocad 2021 tại vị trí số 2
Fillet
Chamfer
Recgtangle
Circle
Hoạt động thiết kế kỹ thuật có vai trò
Thiết kế và phát triển sản phẩm
Phát triển kỹ thuật và công nghệ
Phát triển khoa học và Xã hội
Phát triển sản phẩm và phát triển công nghệ
Đâu không phải là các bước của hoạt động thiết kế kỹ thuật
Xác định vấn đề
Sản xuất
Đề xuất,lựa chọn và hiện thực hóa giải pháp
Thử nghiệm,đánh giá và điều chỉnh giải pháp giải quyết vấn đề
Người làm nghề thiết kế có khả năng sử dụng thành thạo các phần mềm đồ họa Bổ trợ thiết kế và hoạt động chủ yếu bằng
Chân tay
trí óc
Thể lực
Bản năng
"Thể hiện vị trí,kích thước của tường,vách ngăn,cửa đi,cửa sổ,cầu thang,cách bố trí các phòng,các thiết bị,đồ đạc,..." là nội dung bản vẽ nào của ngôi nhà
Mặt bằng tổng thể
Mặt bằng
Mặt đứng
Mặt cắt
