UTS - Proteksi Sistem tenaga

Total questions: 68

Worksheet time: 23mins

Name
Class
Date
1.

Apa tujuan utama dari perlindungan sistem tenaga?

a)

Mendorong kesalahan manusia dan peristiwa alam yang merugikan

b)

Untuk memaksimalkan kerusakan pada komponen sistem yang terlibat dalam kegagalan

c)

Untuk meningkatkan luas dan durasi gangguan layanan

d)

Untuk meminimalkan gangguan layanan setiap kali terjadi kegagalan peralatan

2.

Apa saja jenis kesalahan dalam sistem tenaga?

a)

Overfrequency faults, Overfluxing faults, Asynchronous operation faults

b)

Short-circuit faults, Overload faults, Underfrequency faults

c)

Open-circuit faults, Overvoltage faults, Mechanical defects

d)

Kesalahan hubung singkat, Kesalahan hubung terbuka, Kesalahan kompleks

3.

Apa saja karakteristik yang diinginkan dari sebuah sistem perlindungan?

a)

Kecepatan tinggi, Keamanan tinggi, Keandalan tinggi

b)

Kecepatan lambat, Keamanan rendah, Keandalan rendah

c)

Tidak ada selektivitas, Keandalan tinggi, Sensitivitas rendah

d)

Sensitivitas tinggi, Tidak ada selektivitas, Keandalan rendah

4.

Apa tujuan dari relay dalam perlindungan sistem tenaga?

a)

Untuk memiliki titik buta dan zona yang tidak terlindungi

b)

Untuk menyediakan isolasi galvanik antara input dan output

c)

Untuk meningkatkan tingkat kerusakan selama gangguan

d)

Untuk menyebabkan pemutus sirkuit terbuka selama kondisi normal

5.

Apa saja jenis utama relay proteksi?

a)

Relai Elektromagnetik, Relai Lengan Tarik, Relai Termal

b)

Relai Terkomputerisasi, Relai State Padat, Relai Jenis Plunger

c)

Relai Numerik, Relai Tarik Magnet, Relai Cangkir Induksi

d)

Relai Digital, Relai Jenis Wattmetric, Relai Shaded Pole

6.

Apa tujuan dari relay elektromagnetik?

a)

Untuk menghasilkan listrik

b)

Untuk mengontrol kecepatan motor

c)

Untuk melindungi sistem listrik dari kerusakan

d)

Untuk mengukur faktor daya

7.

Apa keuntungan utama dari solid state relays dibandingkan dengan relay elektromekanis?

a)

Biaya lebih rendah

b)

Multi fungsi

c)

Keandalan tinggi

d)

Kompatibilitas dengan sistem terintegrasi digital

8.

Apa fungsi dari relay digital dalam sistem tenaga?

a)

Untuk menghasilkan listrik

b)

Untuk melindungi sistem listrik dari kerusakan

c)

Untuk mengukur faktor daya

d)

Untuk mengontrol kecepatan motor

9.

Apa yang diindikasikan oleh Nomor Perangkat ANSI dalam perangkat perlindungan?

a)

Lokasi pemasangan perangkat

b)

Pabrikan perangkat

c)

Jenis gangguan yang terdeteksi

d)

Fitur yang didukung oleh perangkat

10.

Dari yang disebutkan dibawah, manakah yang termasuk Jenis gangguan utama (Fault) pada sistem tenaga listrik

a)

Gangguan Efek Kapasitansi

b)

Gangguan Short Circuit

c)

Gangguan beban lebih

d)

Gangguan Arus Bocor

11.

Short Circuit, atau gangguan hubung singkat dapat terjadi akibat banyak hal, dari alasan ini yang kemungkinan bukan penyebab gangguan Short Circuit adalah..

a)

Kegagalan Isolasi pada penghantar

b)

kerusakan mekanik pada peralatan

c)

Kesalahan Pemakaian pada peralatan

d)

Menempelnya kabel phasa dan netral

12.

Beberapa jenis gangguan pada sistem tenaga listrik adalah sebagai berikut, kecuali

a)

Open Circuit fault

b)

Open Circuit Fault

c)

Inter turn fault pada kumparan

d)

Conductor Leak fault

13.
Which of the following terms describes power failing completely?
a)
Blackout
b)
Brownout
c)
Line Noise
d)
Power surge
14.
Which of the following terms describes under-voltage in a power line?
a)
Blackout
b)
Brownout
c)
Line Noise
d)
Power Surge
15.

Hubung singkat, kondisi abnormal dan kegagalan peralatan adalah

a)

gangguan yang selalu terjadi pada sistem tenaga listrik

b)

hal yang biasa terjadi pada sistem tenaga listrik

c)

jenis-jenis gangguan pada sistem tenaga listrik

d)

gangguan yang minimal terjadi 1 kali setiap bulannya

16.

Sebuah peralatan proteksi harus

a)

andal, cepat, selektif, peka, aman

b)

andal, cermat, selektif, peka, akurat

c)

andal, cepat, selektif, murah, akurat

d)

andal, cepat, selektif, peka, akurat

17.

Selectivity adalah

a)

Kemampuan untuk mengatur dan memutuskan bagian kecil dari saluran yang terganggu

b)

Kemampuan untuk melokalisasi dan memperbaiki bagian kecil dari saluran yang terganggu

c)

bagian dari proteksi

d)

Kemampuan untuk melokalisasi dan memutuskan bagian kecil dari saluran yang terganggu

18.

Sistem proteksi harus cepat artinya

a)

saat terjadi gangguan segera pulih

b)

saat terjadi gangguan hubung singkat segera bekerja untuk mengurangi efek panas

c)

semua benar

d)

semua salah

19.

keandalan dapat didefinisikan sebagai

a)

Kemampuan untuk mengenali gangguan dan memberi perintah keluar melalui circuit breaker

b)

Harus dapat bekerja untuk semua kondisi gangguan

c)

Tidak boleh gagal beroperasi, karena gangguan seperti: dust, shocks, corrosive environment, dll

d)

Tidak boleh beroperasi saat tidak terjadi gangguan

e)

semua benar

20.

yang dilakukan oleh sistem proteksi pada saat terjadi gangguan adalah

a)

mematikan keseluruhan sistem agar peralatan tetap aman

b)

membiarkan sistem tetap beroperasi asalkan tidak membahayakan manusia

c)

memutus rangkaian listrik yang mengalami gangguan

d)

memberi waktu pada gangguan untuk memulih dengan sendirinya

21.

Proteksi sistem tenaga listrik adalah

a)

seni dan ilmu pengetahuan tentang keandalan sistem tenaga listrik

b)

seni dan ilmu pengetahuan untuk mendeteksi gangguan pada

komponen sistem tenaga dan mengisolasi komponen tersebut

c)

seni dan ilmu pengetahuan untuk mendeteksi gangguan pada

komponen sistem tenaga

d)

seni dan ilmu pengetahuan untuk mengisolasi komponen yang tidak diperlukan oleh sistem

22.

Ganguan sistem pada instalasi tenaga listrik disebabkan oleh?

a)

Dari kesalahan manusia

b)

Dari dalam sistem sendiri

c)

Dari luar alam atau binatang

d)

Semua jawaban benar

23.

Tujuan sistem proteksi adalah KECUALI?

a)

MENCEGAH MELUASNYA GANGGUAN .

b)

MENGISOLIR BAGIAN SISTEM YANG TERGANGGU

SEKECIL MUNGKIN DAN SECEPAT MUNGKIN .

c)

MENCEGAH KERUSAKAN PERALATAN YANG

TERGANGGU ,MAUPUN PERALATAN YANG

DILEWATI OLEH ARUS GANGGUAN .

d)

SEBAGAI PELENGKAP

24.

Gangguan tegangan lebih pada sistem Distribusi disebabkan oleh :

a)

Sambaran petir dan hubung singkat

b)

pembukaan Switching dan over speed

c)

Pembukaan swiching dan putusnya jenis letupan.

d)

Pembukaan Switcing,putusnya fuse jenis letupan dan samberan petir.

25.

Pentanahan titik netral trafo dengan tahanan rendah besarnya adalah :

a)

12 ohm untuk SUTM dan 40 Ohm utuk SKTM

b)

12 ohm untuk SUTM dan 20 Ohm utuk SKTM

c)

12 Ohm untuk SUTM dan 40 Ohm untuk SKTM atau Gabungan SUTM dan SKTM

d)

12 Ohm dan 49 Ohm untuk SUTM dan SKTM

26.

Speed ratio pada pelebur jenis letupan 160 Amper adalah perbandingin antara :

a)

Arus leleh minimum pada t = 0,1 detik dengan pada t = 300 detik

b)

Arus leleh minimum pada t = 0,1 detk dengan pada t = 600 detik

c)

Arus leleh minimum pada t = 300 detik dengan pada t = 0,1 detik

d)

Arus leleh minimum pada t = 600 detik dengan pada t = 0,1 detik

27.

KHA pelebur jenis pembatas Arus dengan nominal 100 amper besarnya :

a)

sama dengan arus nominalnya

b)

1,3 kali dari arus nominalnya

c)

1,5 kali dari arus nominalnya

d)

1,6 kali dari arus nominalnya

28.

Kerusakan Isolasi peralatan akibat tegangan lebih sambaran petir dapat diamankan dengan memasang :

a)

Pelebur dihubungkan seri dengan arrester

b)

Arrester dihubungkan seri dengan pentanahan

c)

Pelebur dihubungkan parallel dengan arrester

d)

Pelebur dihubungkan seri dengan pentanahan.

29.

Beban lebih pada sisi skunder trafo distribusi yang besarnya 2 x arus pengenalnya, trafo tahan paling lama

a)

10 detik

b)

30 detik

c)

60 detik

d)

300 detik

30.

Koordinasi proteksi bertujuan

a)

Meminimalisir terjadi pemadaman

b)

Meminimalisir / membatasi daerah pemadaman

c)

Semua jawaban benar kecuali jawaban d

d)

Memperbaiki gangguan

31.

Tersengat arus listrik dapat mengakibatkan hal sebagai berikut, kecuali:

a)

Menghentikan detak jantung

b)

Masuk Angin

c)

Luka Bakar

d)

Sesak Nafas

32.

Cara proteksi bahaya sentuhan langsung adalah

a)

Memasang rele proteksi

b)

Mengisolasi bagian bertegangan/energize

c)

Memasang grounding

d)

Memasang tanda keselamatan

33.

Tips mencegah bahaya listrik, kecuali:

a)

Gunakan sarung tangan khusus listrik

b)

Mengganti peralatan yang terindikasi rusak

c)

usahakan tempat kerja gelap

d)

pastikan sumber listrik telah diamankan

34.

Pedoman sehari-hari saat bekerja di lapangan/pabrik adalah menggunakan:

a)

Work Permit

b)

Work Instruction

c)

Perintah Atasan

d)

Inisiatif

35.

Fungsi utama alat ini adalah untuk mengukur:

a)

tegangan

b)

resistansi

c)

tahanan isolasi

d)

arus

36.

Dokumen-dokumen yang digunakan untuk membantu pekerjaan troubleshooting adalah, kecuali:

a)

single line diagram

b)

schematic diagram

c)

work permit

d)

manual book

37.

Fungsi Alat berikut untuk mengukur paramter listrik, kecuali

a)

tegangan

b)

resistansi

c)

arus

d)

kwh

38.

Peralatan yang berfungsi sebagai panel hubung bagi pendistribusi listrik adalah:

a)

switchgear

b)

kabel

c)

transformator

d)

ups

39.

Fenomena alam yang berkaitan dengan prinsip kerja generator listrik adalah; kecuali:

a)

teori medan elektro magnetik

b)

arus listrik menghasilkan medan magnet

c)

induksi tegangan ketika konduktor bergerak di medan magnet

d)

tegangan tembus

40.

Alat yang digunakan untuk mengukur tahanan pembumian adalah ….

a)

multitester

b)

kwh meter

c)

oscilloscope

d)

earth tester

41.

Besar nilai maksimal tahanan pembumian yang diijinkan adalah ….

a)

10 ohm

b)

8 ohm

c)

7 ohm

d)

5 ohm

42.

Bahan elektroda yang banyak/umum digunakan dalam sistem pembumian adalah ....

a)

keramik

b)

pipa baja yang digalvanis

c)

besi

d)

stainless

43.

Yang bukan tujuan dari pembumian adalah ....

a)

sebagai proteksi peralatan listrik dan elektronik.

b)

sebagai proteksi terhadap manusia dan mahkluk hidup dari kejut listrik yang disebabkan oleh tegangan sentuh karena rusaknya isolasi.

c)

sebagai proteksi terhadap pemadaman listrik

d)

sebagai proteksi bangunan terhadap petir.

44.

Gambar dibawah ini yang menunjukkan alat ukur litrik untuk sistem pembumian adalah ....

a)
b)
c)
d)
45.

Jenis kabel penghantar yang digunakan untuk memasang sistem pembumian adalah ….

a)

NYM

b)

NYA

c)

BC

d)

NYAF

46.

Jenis kabel penghantar yang digunakan untuk memasang sistem pembumian adalah ….

a)

NYM

b)

NYA

c)

BC

d)

NYAF

47.

Relay yang digunakan untuk mengukur perbedaan antara arus masuk dan keluar dari zona proteksi yang ditetapkan, dan jika perbedaan tersebut melebihi ambang batas yang ditetapkan dinamakan relai ......

a)

relay differential

b)

relay distance

c)

current relay

d)

overtime relay

48.

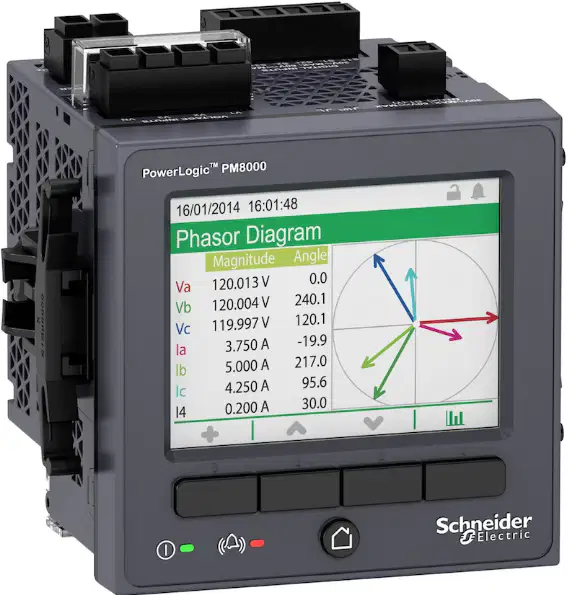

Perhatikan peralatan di samping. Apakah nama peralatan tersebut?

a)

Power Meter

b)

Power Resultant

c)

Power Factor

d)

Power Energy

49.

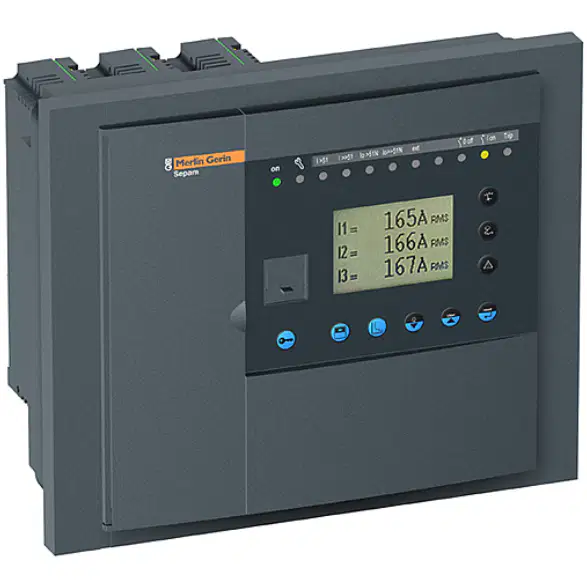

Perhatikan gambar berikut. Apakah nama dari peralatan tersebut.

a)

Circuit Breaker

b)

RELE Sepam

c)

Power Logic

d)

Potential Trafo

50.

Rele yang digunakan untuk mendeteksi gangguan pada jarak tertentu dari lokasi relai dan memberikan respons yang sesuai untuk melindungi sistem listrik dari kerusakan yang lebih lanjut

a)

relay distance

b)

relay differential

c)

over current relay

d)

overvoltage relay

51.

Berapakah besarnya frekuensi yang digunakan pada sistem tenaga listrik di Indonesia?

a)

100Hz

b)

50Hz

c)

60Hz

d)

70Hz

52.

Perhatikan gambar berikut. Apakah nama dari alat proteksi tersebut?

a)

power setting

b)

cupboard

c)

power load

d)

kubikel

53.

Relay yang digunakan untuk mengukur perbedaan antara arus masuk dan keluar dari zona proteksi yang ditetapkan, dan jika perbedaan tersebut melebihi ambang batas yang ditetapkan dinamakan relai ......

a)

relay differential

b)

relay distance

c)

current relay

d)

overtime relay

54.

Berapakah Rating MCB paling kecil yang dijual di pasaran?

a)

6 A

b)

4 A

c)

8 A

d)

2 A

55.

Perangkat proteksi listrik yang dirancang untuk mendeteksi kebocoran arus terhadap tanah (ground fault) dalam sebuah sirkuit listrik dan secara otomatis memutus aliran listrik untuk mencegah kecelakaan listrik adalah...

a)

ELCB

b)

MCB

c)

MCCB

d)

FUSE

56.

Kepanjangan dari MCCB adalah ......

a)

Molded Current Circuit Breaker

b)

Multy Case Circuit Breaker

c)

Molded Case Circuit Breaker

d)

Multy Current Circuit Breaker

57.

  1. 3. Dalam setiap komponen kelistrikan diberikan sistem proteksi. Adapun persyaratan yang harus dipenuhi dari suatu sistem proteksi tersebut adalah

a)

Harus off walaupun pada overload yang kecil tetapi cukup lama, sehingga dapat menyebabkan overheating pada rangkaian penghantar

b)

Harus menutup rangkaian sebelum kerusakan yang disebabkan oleh arus gangguan yang dapat terjadi.

c)

Sekering atau circuit breaker harus sanggup dilalui arus nominal secara bergantian dan tidak kontinyu tanpa pemanasan yang berlebihan (overheating).

d)

Harus dapat melakukan “pemisahan” (discriminative) hanya pada rangkaian yang terganggu yang dipisahkan dari rangkaian yang lain yang tetap beroperasi

58.

4.Ada beberapa gangguan yang terjadi dalam sistem tenaga listrik, kecuali...

a)

gangguan beban lebih

b)

gangguan hubungan singkat

c)

gangguan tekanan lebih

d)

gangguan ketidakstabilan

59.

  1. 5. Yang memiliki fungsi sebagai alat untuk melindungi  atau mengamankan instalasi adalah...

a)

saklar pemisah

b)

saklar pentanahan

c)

arrester

d)

kompensator

60.

  1. 6. Sebagai alat pengindera yang merasakan apakah keadaan yang diproteksi dalam keadaan normal atau mendapat gangguan merupakan fungsi dari...

a)

Transformator arus ( CT )

b)

Transformator daya (PT)

c)

Transformator tenaga

d)

Transformator Distribusi

61.

  1. 7. Yang bukan merupakan perlengkapan proteksi adalah...

a)

Pemutus tenaga

b)

saklar pentanahan

c)

arrester

d)

papan pengumuman

62.

  1. 9. Diantara 4 saklar pemutus, ada 1 saklar yang menggunakan media gas, yakni...

a)

saklar dengan udara hembus SF6

b)

saklar dengan vakum

c)

saklar dengan gas SF

d)

Saklar dengan SF6

63.

  1. 8. Pada waktu pemutusan atau penghubungan suatu rangkaian sistem tenaga listrik maka pada Pemutus tenaga akan terjadi peristiwa apa? Dimana beda potensial diantara kontak akan menimbulkan medan elektrik diantara kontak tersebut.

a)

terjadi kilatan petir

b)

terjadi api

c)

terjadi busur api

d)

terjadi kilatan cahaya

64.

  1. 10. Suatu sistem yang terdiri dari beberapa pusat pembangkit listrik dan beberapa gardu induk (GI) yang saling terhubung antara satu dengan yang lain disebut...

a)

sistem transmisi

b)

sistem koneksi

c)

sistem interkoneksi

d)

sistem proteksi

65.

Apa nama bagian dari Capacitive Voltage Transformer yang ditunjukkan oleh nomor 4?

a)

Isolator keramik

b)

Belitan primer

c)

Terminal primer

d)

Terminal sekunder

66.

Apa fungsi dari trafo arus dalam sistem proteksi?

a)
Mengubah arus listrik menjadi nilai yang lebih kecil agar dapat diukur oleh alat proteksi
b)
Mengubah tegangan listrik menjadi nilai yang lebih besar agar dapat diukur oleh alat proteksi
c)
Menghentikan aliran listrik saat terjadi gangguan pada sistem proteksi
d)
Mengubah arus listrik menjadi sinyal suara sebagai tanda adanya gangguan pada sistem proteksi
67.

Apa saja kriteria yang harus dipenuhi oleh sistem proteksi dalam sistem tenaga listrik?

a)

Keandalan, kecepatan, kepekaan, keamanan, selektifitas

b)
Tidak terpengaruh oleh gangguan, tidak menimbulkan gangguan tambahan
c)
Tidak memerlukan operasi otomatis
d)
Kecepatan, ketepatan, keandalan
68.

Apa saja penyebab dari gangguan hubung singkat dalam sistem tenaga listrik?

a)
Penggunaan daya berlebihan
b)
Suhu terlalu rendah
c)
Kurangnya grounding
d)
Kabel terkelupas, kabel terputus, kontak tidak baik

Similar Resources on Wayground

Sains Tingkatan 3 Bab 8

68 questions

Sains Tingkatan 3 Bab 8

quiz

Worksheet

•

1st Grade - University

UTS - Teknologi Produksi Buah Semusim

71 questions

UTS - Teknologi Produksi Buah Semusim

quiz

Worksheet

•

University

Soal Pilihan Ganda Kedokteran Gigi

72 questions

Soal Pilihan Ganda Kedokteran Gigi

quiz

Worksheet

•

University

Pembelajaran Sosial Emosional

64 questions

Pembelajaran Sosial Emosional

quiz

Worksheet

•

University

RL-IPS TEMA VII

64 questions

RL-IPS TEMA VII

quiz

Worksheet

•

6th Grade - University

tata suri, bumi dan bulan

70 questions

tata suri, bumi dan bulan

quiz

Worksheet

•

6th Grade - University

UAS BIOLOGI DAN BUMI ANTARIKSA

67 questions

UAS BIOLOGI DAN BUMI ANTARIKSA

quiz

Worksheet

•

University

PIPO: Presentasi

71 questions

PIPO: Presentasi

quiz

Worksheet

•

University
