WorksheetsRévision circuit d'alimentation (électro-totale)
Total questions: 20
Worksheet time: 10mins
un transformateur sert a …
transformer le CA en CC
transformer les ampères en volts
transformer les volts en ampères
augmenter ou réduire les volts/ampère
quels sont les deux utilités dune diode rectificatrice (conventionnelle) ?
Laisser passer le courant dans un sens seulement (protection)
et redresser l'alternance négative dans un pont de diode
laisser passer les volts seulement et filtrer les courants après le pont redresseur
comme un semi-conducteur a 0,7vdc et pour faire comme une switch
a aplatir la courbe des alternances et comme un fusible (fuse)
le régulateur de tension sert a gérer le courant et le voltage pour nous fournir une source de voltage constante
vrai
faux
quels sont les sections qui composent la plupart des circuits d'alimentation ?
transformation filtration
régulation
filtration
redresseur
filtration
régulation
filtration
transformateur
redresseur
filtration
régulation
transformateur
rectificateur
régulateur
filtration
Un power supply (circuit d'alimentation) peut-il avoir plusieurs et différentes tensions d'entré et de sortie ?
oui
peut-être
non
ça dépends
le régulateur de tension est un semi-conducteur et donc il se comporte et fonctionne de la même manière
vrai
faux
Pour mesurer le voltage de sortie au régulateur tension je branche ma sonde positive sur la sortie du régulateur et ma sonde négative au ground (MAT) de celui-ci en parallèle.
Vrai
Faux
Cela peu changer dépendamment de comment mon régulateur est branché
Quel type de courbes peut-on obtenir en mesurant a l'oscilloscope la sortie d'un transformateur ?
des montagnes
des dents de scie
sinusoïdale
alternance positive redressé
A quelle étape du circuit d'alimentation retrouve-t-on la courbe en bleu illustré ici
a la sortie du pont redresseur
a la sortie du transformateur
a la sortie du condensateur
a la sortie du régulateur
1/ct= 1/c1 + 1/c2 + 1/c3... sert a calculer Ct en parallèle
Vrai
Faux

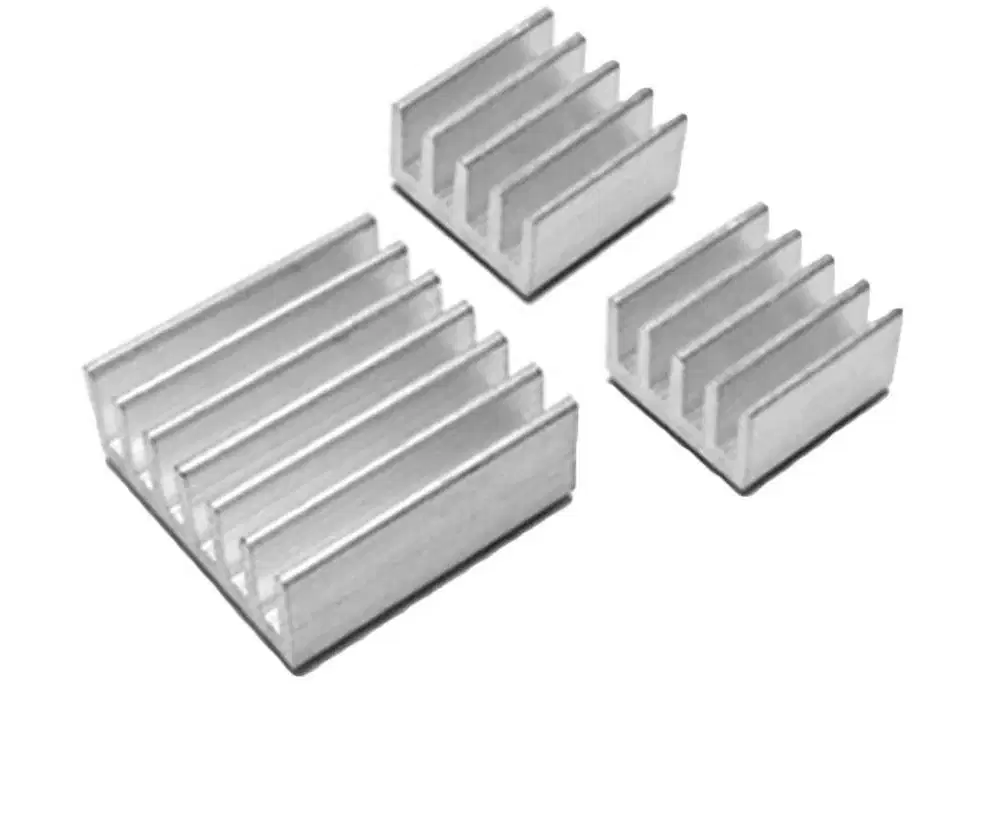

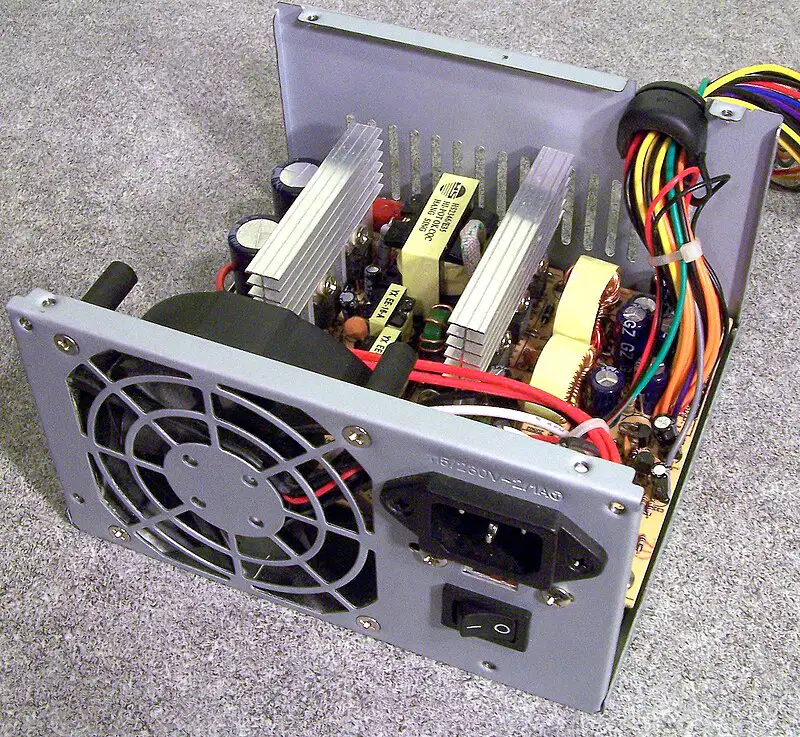

A quoi servent ces composantes et comment s'appelle-t-elle ?
support de régulateur,
pour riveter les régulateur en place
Dissipateur de chaleur, a évacuer la chaleur des résistances du circuit
ce sont des heat-sink(dissipateur de chaleur),
ils servent a éliminer la chaleur générer par des semi-conducteur
transformateur, ils servent a transformer le 120 Vac en 12 Vac et dissiper la chaleur produite
Pour calculer la réactance capacitive nous utilisons la formule
suivante …
E=RI
1/Ct = 1/C1+1/C2+1/C3...
Xc = 1/ 2 pi f C
Xc = 2 pi f L
dans un circuit de 12 Vcc avec une résistance totale de 470 ohm quelle(s) formule(s) dois-je utiliser pour calculer la puissance totale ?
Xl = 2 pi f L
E= RI
Rt = R1+R2+R3 ...
1/Rt = 1/R1 + 1/R2 + 1/R3...
E = RI
P = EI
quel est la tension efficace si le Vcrête est de 170
120 Vac
120 Vdc
240 Vac
240 Vdc
… le voltage moyen si le Vcrête reste 170
240 Vac
240 Vdc
120 Vdc
108 Vac
Que représente ce symbole ?
une résistance molle
une résistance variable
(Potentiomètre)
une résistance dure
une résistance
Que représente ce symbole ?
un transformateur
une bobine
un transformeur
une bobine variable

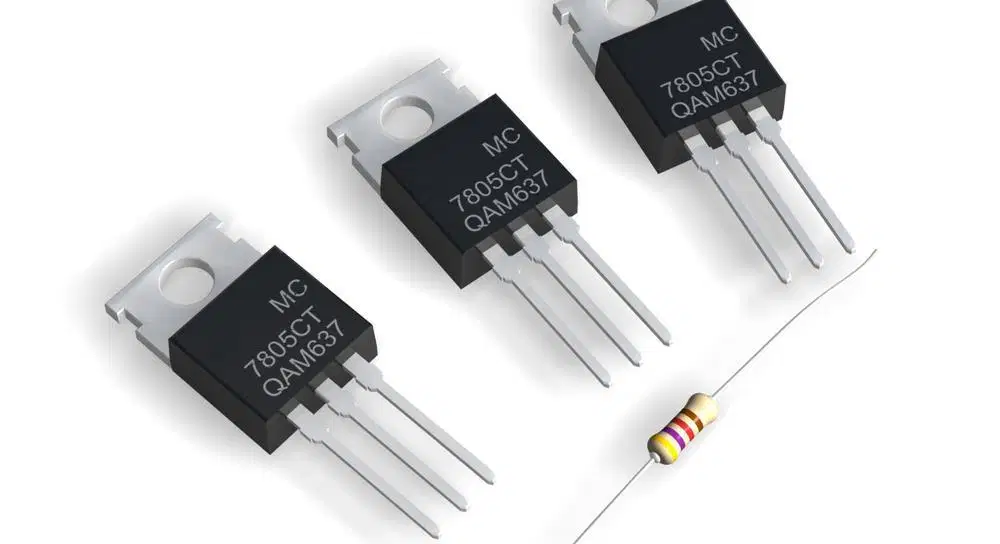

Où trouve-t-on l'information sur la dissipation de la puissance d'un régulateur de tension ?
dessus (sur le régulateur)
dans les internet
dans le document des spécifications des composantes
dans les notes de Ben
Comment calcul-t-on la chute de tension (Vdrop) d'un régulateur ?
la tension d'entré divisé par le courant total
(E = RI)
la tension de sortie moins la tension d'entré
la tension de sortie moins le courant total
le tension d'entré moins la tension de sortie
Combiens y a-t-il d'étapes et d'états dans le diagramme d'un circuit d'alimentation de base
4 étapes
5 états
5 étapes
5 états
5 états
5 étapes
5 étapes
4 états
