Silnik indukcyjny

Total questions: 26

Worksheet time: 13mins

Name
Class
Date
1.

Moment rozruchowy na rysunku opisano cyfrą

a)

1

b)

2

c)

3

d)

4

2.

Moment krytyczny na rysunku opisano cyfrą

a)

1

b)

2

c)

3

d)

4

3.

Prędkość synchroniczną opisano cyfrą

a)

1

b)

2

c)

3

d)

4

4.

W którym punkcie prędkość wału jest równa prędkości pola w stojanie

a)

1

b)

2

c)

3

d)

4

5.

Od czego zależy szybkość rozruchu silnika

a)

Momentu maksymalnego

b)

Momentu rozruchowego

c)

Momentu dynamicznego

d)

Momentu krytycznego

6.

Różnica między momentem wytwarzanym w maszynie, a momentem hamującym nosi nazwę

a)

Momentu maksymalnego

b)

Momentu rozruchowego

c)

Momentu dynamicznego

d)

Momentu krytycznego

7.

Która z charakterystyk opisuje silnik synchroniczny

a)

A

b)

B

c)

C

d)

D

8.

Która z charakterystyk opisuje silnik asynchroniczny

a)

A

b)

B

c)

C

d)

D

9.

Która z części silnika indukcyjnego odpowiada za wytworzenie pola wirującego

a)

Stojan

b)

Wirnik

c)

Rotor

d)

Komutator

10.

Budowanie rdzeni stojana i wirnika silnika indukcyjnego z pakietu blach zapobiega

a)

powstawaniu prądów wirowych

b)

rozbieganiu silnika

c)

drganiom przy rozruchu

d)

głośnej pracy

11.

Wskaż określenia dotyczące tego samego rodzaju silnika

a)

Indukcyjny

b)

asynchroniczny

c)

klatkowy

d)

komutatorowy

12.

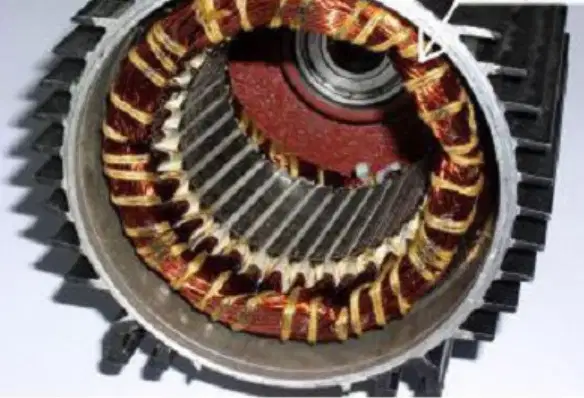

Na rysunku przedstawiono część silnika indukcyjnego. Jest to:

a)

Stator

b)

Stojan

c)

Komutator

d)

Wirnik

13.

Na rysunku przedstawiono część silnika indukcyjnego. Jest to:

a)

Rotor

b)

Stojan

c)

Komutator

d)

Wirnik

14.

Tabliczkę zaciskową silnika połączonego w gwiazdę przedstawiono na rysunku:

a)

b)

c)

d)

15.

Tabliczkę zaciskową silnika połączonego w trójkąt przedstawiono na rysunku:

a)

b)

c)

d)

16.

Schemat uzwojeń silnika połączonego w trójkąt przedstawiono na rysunku:

a)

b)

c)

d)

17.

Schemat uzwojeń silnika połączonego w gwiazdę przedstawiono na rysunku:

a)

b)

c)

d)

18.

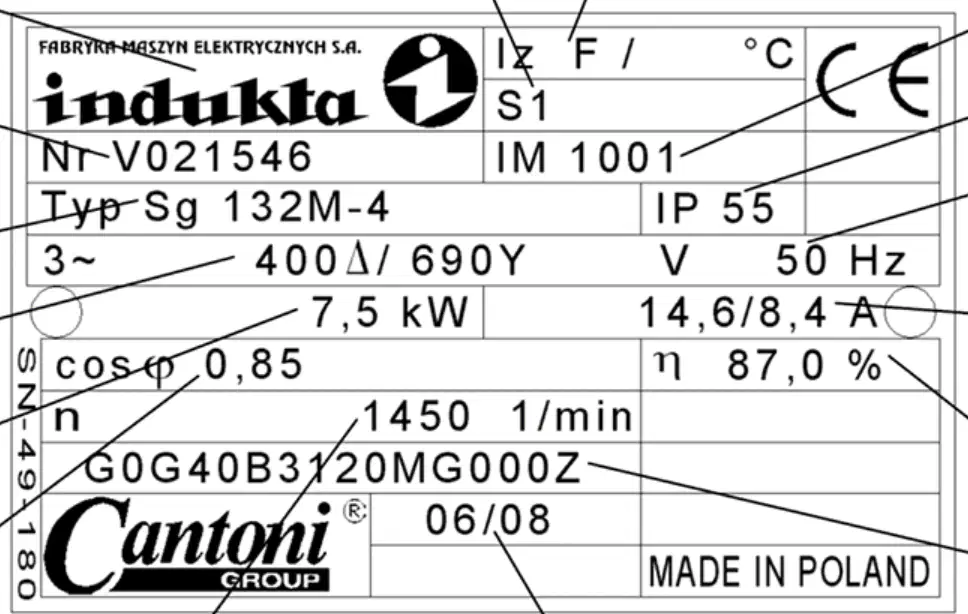

Silnik ten powinien być zasilony napięciem

a)

400V przy połączeniu w gwiazdę

b)

400V przy połączeniu w trójkąt

c)

690V przy połączeniu w trójkąt

d)

nie ma to znaczenia

19.

Na podstawie tabliczki można określić, że silnik ten posiada

a)

1 parę biegunów

b)

2 pary biegunów

c)

3 pary biegunów

d)

4 pary biegunów

20.

Poślizg silnika, którego tabliczkę widać na rysunku jest równy

a)

3%

b)

0,85

c)

87%

d)

1%

21.

Na rysunku widoczna jest regulacja prędkości obrotowej silnika indukcyjnego przez zmianę:

a)

napięcia

b)

częstotliwości

c)

ilości biegunów

d)

U/f=const.

22.

Na rysunku widoczna jest regulacja prędkości obrotowej silnika indukcyjnego przez zmianę:

a)

napięcia

b)

częstotliwości

c)

ilości biegunów

d)

U/f=const.

23.

Na rysunku widoczna jest regulacja prędkości obrotowej silnika indukcyjnego przez zmianę:

a)

napięcia

b)

rezystancji w obwodzie wirnika

c)

ilości biegunów

d)

U/f=const.

24.

Przemiennik częstotliwości dokonuje regulacji prędkości obrotowej silnika indukcyjnego przez zmianę:

a)

napięcia

b)

rezystancji w obwodzie wirnika

c)

ilości biegunów

d)

U/f=const.

25.

Regulacja prędkości silnika przez zmianę rezystancji w obwodzie wirnika możliwa jest w silniku

a)

klatkowym

b)

pierścieniowym

c)

synchronicznym

d)

wszystkie odpowiedzi są poprawne

26.

Największą wadą regulacji prędkości obrotowej silnika przez zmianę napięcia zasilającego

a)

niestabilność tych zmian

b)

utrata sztywności charakterystyki

c)

zmniejszenie momentu krytycznego

d)

ta regulacja nie ma wad
