Free Printable Examen Chapitres 12-13 et 14

1.

Une chaîne de triage des matières recyclables fonctionne avec un système mécanique de poulies et de courroie. La poulie menante (moteur) a 40 cm de diamètre et la poulie menée a 10 cm de diamètre. Laquelle des deux poulies est la plus rapide et quel est son sens de rotation ?

a)

La poulie menée est la plus rapide et tourne dans le même sens que la poulie menante.

b)

La poulie menée est la plus rapide et tourne dans le sens inverse de la poulie menante.

c)

La poulie menante est la plus rapide et tourne dans le même sens que la poulie menée.

d)

La poulie menante est la plus rapide et tourne dans le sens inverse de la poulie menée.

2.

Une entreprise désire que ses contenants aient les propriétés suivantes :

1- Une bonne dureté pour permettre aux contenants de ne pas percer facilement.

2- Une très faible résistance à la chaleur pour pouvoir recycler les contenants.

3- Une neutralité chimique afin d’éviter des réactions avec les liquides contenus.

4- Une bonne résilience pour permettre aux contenants de résister aux chocs.

De quel matériau devraient être faits les contenants de cette entreprise ?

a)

Aluminium

b)

Plastique thermodurcissable

c)

Thermoplastique

d)

Verre

3.

L’illustration représente un jouet. La boîte sous le chapeau contient une came actionnée par une manivelle qui permet de faire entrer et sortir le lapin du chapeau.
Le lapin sort graduellement du chapeau et y retourne rapidement, comme si quelque chose l’avait effrayé. Parmi les cames suivantes, laquelle permet au lapin de bouger ainsi ?

a)

b)

c)

d)

4.

Les schémas illustrent différents mécanismes. Lequel de ces mécanismes permet de faire tourner l’organe mené dans le même sens que l’organe moteur ?

a)

Le mécanisme 1

b)

Le mécanisme 2

c)

Le mécanisme 3

d)

Le mécanisme 4

5.

Le dessin présente un système de transmission du mouvement où chacun des rectangles numérotés représente une roue. À la sortie de ce système, comment sera la vitesse de rotation de la roue n^o 6 et dans quel sens cette roue tournera-t-elle ?

a)

Sa vitesse de rotation sera plus grande, et elle tournera dans le même sens que la roue n^o 1.

b)

Sa vitesse de rotation sera plus grande, et elle tournera dans le sens contraire de la roue n^o 1.

c)

Sa vitesse de rotation sera plus petite, et elle tournera dans le même sens que la roue n^o 1.

d)

Sa vitesse de rotation sera plus petite, et elle tournera dans le sens contraire de la roue n^o 1.

6.

Au déjeuner, Sandra dévisse le couvercle du pot de beurre d’arachide et, à l’aide d’un couteau, en étend sur ses rôties. Elle appuie tellement fort qu’elle les écrase un peu. Pour pouvoir lire son journal, elle tire sur la chaînette qui permet d’allumer la lampe qui se trouve sur la table. Enfin, elle découpe un article de journal portant sur les emplois dans les camps
de vacances pour le montrer à ses camarades de classe.

À partir de la description des gestes posés par Sandra lors de son déjeuner, nommez la contrainte décrite pour le couvercle du pot de beurre d’arachide.

a)

Compression

b)

Tension

c)

Torsion

d)

Flexion

e)

Cisaillement

7.

Au déjeuner, Sandra dévisse le couvercle du pot de beurre d’arachide et, à l’aide d’un couteau, en étend sur ses rôties. Elle appuie tellement fort qu’elle les écrase un peu. Pour pouvoir lire son journal, elle tire sur la chaînette qui permet d’allumer la lampe qui se trouve sur la table. Enfin, elle découpe un article de journal portant sur les emplois dans les camps
de vacances pour le montrer à ses camarades de classe.

À partir de la description des gestes posés par Sandra lors de son déjeuner, nommez la contrainte décrite pour le couteau.

a)

Compression

b)

Tension

c)

Torsion

d)

Flexion

e)

Cisaillement

8.

Au déjeuner, Sandra dévisse le couvercle du pot de beurre d’arachide et, à l’aide d’un couteau, en étend sur ses rôties. Elle appuie tellement fort qu’elle les écrase un peu. Pour pouvoir lire son journal, elle tire sur la chaînette qui permet d’allumer la lampe qui se trouve sur la table. Enfin, elle découpe un article de journal portant sur les emplois dans les camps
de vacances pour le montrer à ses camarades de classe.

À partir de la description des gestes posés par Sandra lors de son déjeuner, nommez la contrainte décrite pour le journal.

a)

Compression

b)

Tension

c)

Torsion

d)

Flexion

e)

Cisaillement

9.

Au déjeuner, Sandra dévisse le couvercle du pot de beurre d’arachide et, à l’aide d’un couteau, en étend sur ses rôties. Elle appuie tellement fort qu’elle les écrase un peu. Pour pouvoir lire son journal, elle tire sur la chaînette qui permet d’allumer la lampe qui se trouve sur la table. Enfin, elle découpe un article de journal portant sur les emplois dans les camps
de vacances pour le montrer à ses camarades de classe.

À partir de la description des gestes posés par Sandra lors de son déjeuner, nommez la contrainte décrite pour les rôties.

a)

Compression

b)

Tension

c)

Torsion

d)

Flexion

e)

Cisaillement

10.

Au déjeuner, Sandra dévisse le couvercle du pot de beurre d’arachide et, à l’aide d’un couteau, en étend sur ses rôties. Elle appuie tellement fort qu’elle les écrase un peu. Pour pouvoir lire son journal, elle tire sur la chaînette qui permet d’allumer la lampe qui se trouve sur la table. Enfin, elle découpe un article de journal portant sur les emplois dans les camps
de vacances pour le montrer à ses camarades de classe.

À partir de la description des gestes posés par Sandra lors de son déjeuner, nommez la contrainte décrite pour la chaînette de la lampe.

a)

Compression

b)

Tension

c)

Torsion

d)

Flexion

e)

Cisaillement

11.

Il n’y a pas qu’au football que le port du casque est obligatoire. Au hockey sur glace aussi. Une des différences entre le casque de football et le casque de hockey se rapporte à la grille. En effet, avec le casque de football, il n’est habituellement pas possible de lever la grille alors que c’est possible avec le casque de hockey.

Sachant que la grille est normalement liée au casque de hockey grâce à deux vis et deux écrous, quelles sont les caractéristiques de la liaison dans un tel cas ?

a)

Directe

Élastique

Démontable

Totale

b)

Directe

Rigide

Indémontable

Partielle

c)

Indirecte

Rigide

Démontable

Partielle

d)

Indirecte

Élastique

Indémontable

Totale

12.

Lors d’un déjeuner avec votre famille, vous expliquez qu’il existe trois types de guidage principaux. Pour illustrer vos propos, vous vous servez du pot de beurre d’arachide dont le couvercle se visse, du tiroir à ustensiles, de la porte du réfrigérateur et des ciseaux de la cuisine.

Précisez quel type de guidage vous pourrez démontrer à partir du pot de beurre d’arachide.

a)

Translation

b)

Rotation

c)

Hélicoïdal

d)

Aucune de ces réponses

13.

Lors d’un déjeuner avec votre famille, vous expliquez qu’il existe trois types de guidage principaux. Pour illustrer vos propos, vous vous servez du pot de beurre d’arachide dont le couvercle se visse, du tiroir à ustensiles, de la porte du réfrigérateur et des ciseaux de la cuisine.

Précisez quel type de guidage vous pourrez démontrer à partir de la porte du réfrigérateur.

a)

Translation

b)

Rotation

c)

Hélicoïdal

d)

Aucune de ces réponses

14.

Le saut à la perche est une épreuve spectaculaire. La perche a des propriétés très particulières pour pouvoir porter un athlète au-dessus de la barre.

Quelle propriété mécanique est recherchée pour les perches ?

a)

Ductilité

b)

Dureté

c)

Élasticité

d)

Malléabilité

15.

Le mécanisme illustré ci-dessous permet de faire entrer et sortir une fleur de papier d'un contenant.

À I'aide de la liste de modifications proposée ci-dessous, choisissez la combinaison de deux modifications à apporter au mécanisme pour que la fleur sorte davantage du contenant.

Modification 1 - Augmenter le diamètre de la manivelle.

Modification 2 - Diminuer le diamètre de la manivelle.

Modification 3 - Déplacer le pivot de la bielle en l'éloignant du centre de la manivelle.

Modification 4 - Déplacer le pivot de la bielle en I'approchant du centre de la manivelle.

a)

Modifications 1 et 3

b)

Modifications 1 et 4

c)

Modifications 2 et 3

d)

Modifications 2 et 4

16.

QUESTION STE

Voici un cadenas dont l’ouverture/fermeture est actionnée par une clé.

Quels sont les possibilités de mouvements indépendants selon les 3 axes usuels que ce cadenas possède dans son fonctionnement normal ?

(Ne pas considérer les mouvements de la clé.)

a)

T_y et R_y

b)

T_x et R_x

c)

T_y et T_x

d)

R_y et R_x

17.

QUESTION STE

Voici un cadenas dont l’ouverture/fermeture est actionnée par une clé.

Combien de degré(s) de liberté que ce cadenas possède dans son fonctionnement normal ?

(Ne pas considérer les mouvements de la clé.)

a)

0

b)

1

c)

2

d)

4

18.

QUESTION STE

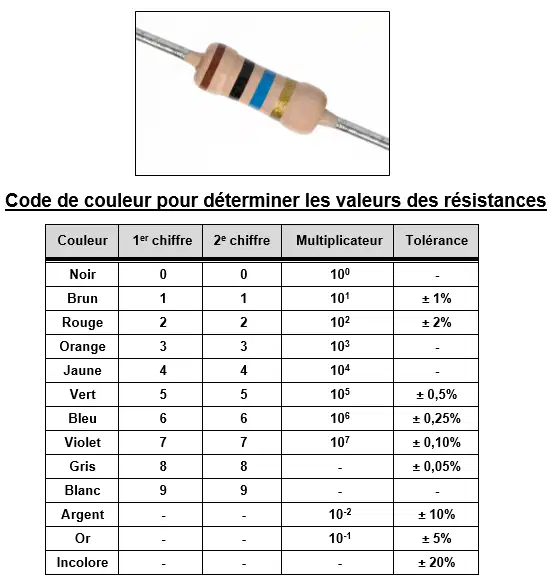

A l'aide du code couleur, détermine la valeur de la résistance.

(Couleurs = Brun-Noir-Bleu-Or)

a)

R = 10 Ω ± 5 %

b)

R = 1 000 000 Ω ± 5 %

c)

R = 106 Ω ± 5 %

d)

R = 10 000 000 Ω ± 5 %

19.

En observant l'image, indiquez les quatre caractéristiques de cette liaison.

a)

directe - élastique - démontable - totale

b)

indirecte - élastique - démontable - partielle

c)

indirecte - rigide - indémontable - partielle

d)

directe - rigide - indémontable - totale

20.

Pour l'image suivante (pince coupante), précisez l'organe de guidage utilisé.

a)

La pince

b)

Le levier de gauche

c)

Le levier de droite

d)

Le rivet

21.

Dans le système ci-dessus, l'organe menant est la roue jaune. Quel sera le changement de vitesse?

a)

Augmentation

b)

Diminution

c)

Aucun changement

22.

Dans le mécanisme ci-dessus, la roue jaune tourne dans le sens horaire. Dans quel sens tourne la roue bleue?

a)

Horaire

b)

Anti-horaire

23.

Quel est le symbole représentant la contrainte subit par ce ressort

a)

b)

c)

d)

e)

24.

Nomme le ou les systèmes de transmission du mouvement dont il est question dans cet énoncé

"Ce système n’est pas réversible"

a)

came et tige guidée

b)

chaîne et roues dentées

c)

courroie et poulies

d)

roue dentée et vis sans fin

25.

Si la roue A tourne à une vitesse de 5,4 tour/seconde, je sais que la roue B va tourner __________ fois ___________ vite

(a)

26.

Parmi les propriétés suivantes, indique celles qui s’appliquent aux céramiques.

a)

Légèreté

b)

Bonne conductibilité électrique

c)

Dureté

d)

Fragilité

e)

Bonne conductibilité thermique

27.

À quelle catégorie de matériaux peut être associés l'objet suivant :

Le bassin d’une piscine creusée fait de polyester et de fibres de verre?

a)

céramique

b)

matière plastique

c)

matériaux composites

d)

métaux et alliages

28.

Nomme les systèmes de transformation du mouvement dont il est question dans l'énoncé suivant:

Ces systèmes peuvent transformer un mouvement de translation en un mouvement de rotation.

a)

système à pignon et à crémaillère

b)

système de came et tige-poussoir

c)

système à vis et à écrou

d)

système à bielle et à manivelle

29.

Quelle est la fonction principale d'une alimentation dans le contexte de l'ingénierie électrique?

a)

Convertir l'énergie solaire en électricité

b)

Générer un courant électrique

c)

Isoler et protéger les circuits électriques

d)

Commander et contrôler les systèmes électriques

30.

Quels matériaux sont généralement de bons isolants électriques?

a)

Les métaux

b)

Le caoutchouc

c)

Les fusibles

d)

Les disjoncteurs

31.

Quel est le rôle d'un composant de protection dans un circuit électrique?

a)

Laisser passer le courant électrique

b)

Empêcher le passage du courant électrique

c)

Éviter les surcharges du circuit

d)

Augmenter la résistance électrique

32.

Qu'est-ce qui arrive aux fusibles lorsqu'il y a une surcharge dans le circuit?

a)

Ils deviennent plus résistants

b)

Ils laissent passer plus de courant

c)

Ils fondent et brisent le circuit

d)

Ils transforment l'énergie électrique

33.

Que se passe-t-il quand un interrupteur est ouvert ?

a)

Le courant passe librement

b)

Le courant ne passe pas

c)

Un champ magnétique est créé

d)

L'interrupteur est en court-circuit

34.

À quoi sert la fonction de transformation de l'énergie dans un circuit électrique?

a)

À convertir l'énergie électrique en une seule forme d'énergie.

b)

À empêcher l'énergie électrique de se transformer.

c)

À convertir l'énergie électrique en différentes formes d'énergie.

d)

À stocker l'énergie électrique pour une utilisation ultérieure.

35.

Pour construire une promenade dans un parc très achalandé, on recherche un matériau qui résistera très bien à l’usure causée par les souliers des marcheurs. Parmi les propriétés proposées, sélectionnez celle qui est recherchée.

a)

Malléabilité

b)

Ductilité

c)

Dureté

d)

Conductibilité thermique

36.

Trois règles faites d’un plastique différent sont soumises à un test :
- on plie la première règle. Elle reprend sa forme initiale dès qu’on la relâche.
- dès qu’on tente de plier la deuxième règle, elle se brise.
- on plie la troisième règle, elle ne se brise pas mais elle demeure pliée à 90°.
Parmi les propriétés proposées, sélectionnez celles qui sont testées.

a)

Ductilité, résilience et malléabilité

b)

Élasticité, fragilité et ductilité

c)

Malléabilité, ductilité et dureté

d)

Rigidité, conductibilité thermique et résistance à la corrosion

37.

Quelle image illustre un guidage en translation?

a)

b)

c)

d)

38.

Quelle image n'illustre pas un guidage hélicoïdal?

a)

b)

c)

d)

39.

Quelle caractéristique possède assurément une liaison indirecte?

a)

Il y a de l'air entre les deux pièces.

b)

Un organe de liaison a été utilisé

c)

On peut séparer et réassembler les pièces

d)

La liaison permet le guidage

40.

Quelles liaisons sont élastiques parmi les suivantes?

a)

liaison entre pneu et roue de vélo

b)

liaison entre toile et structure d'un trampoline

c)

liaison entre poignée et base d'une agrafeuse

d)

Deux briques d'un mur

41.

Calcule le rapport d'engrenages pour un système où la roue menante possède 20 dents et la roue menée en possède 60. Et quelle serait la vitesse de la roue menée si la roue menante tournait à 9tours/seconde?

a)

Rapport de 3. Vitesse de 27 toues/seconde.

b)

Rapport de 0,33. Vitesse de 27 tours/seconde

c)

Rapport de 3, vitesse de 3 tours/seconde

d)

Rapport de 0,33. vitesse de 3 tours/seconde

42.

Comment se nomme se mécanisme?

a)

Came et galet

b)

Bielle et manivelle

c)

Engrenage

d)

Came et tige poussoir

43.

Trouvez le mécanisme de transformation du mouvement:

a)

b)

c)

d)

44.

Quel type de mécanisme de transformation de mouvement est représenté?

a)

bielle et manivelle

b)

roue dentée et crémaillère

c)

pignon et crémaillère

d)

vis sans fin et crémaillère

45.

Quel nom porte ce mécanisme?

a)

Bielle et manivelle

b)

Pignon et crémaillère

c)

Came et tige-poussoir

d)

Poulies et courroie

46.

Quel système de transmission du mouvement est utilisé dans le mécanisme de départ et d'arrêt des montagnes russes?

a)

Roues de friction

b)

Poulies et courroie

c)

Roues dentées

d)

Roues dentées et chaîne

e)

Roue dentée et vis sans fin

47.

Quel système de transmission du mouvement est utilisé dans un applicateur de ruban correcteur?

a)

Roues de friction

b)

Poulies et courroie

c)

Roues dentées

d)

Roues dentées et chaîne

e)

Roue dentée et vis sans fin

48.

Quelle image représente une compression?

a)

b)

c)

d)

49.

Quelle choix identifie correctement les contraintes?

a)

1-Compression 2- Flexion 3- Torsion

b)

1-Compression 2- Torsion 3- Flexion

c)

1- Flexion 2- Traction 3- Compression

d)

1- Flexion 2- Compression 3- Traction

50.

La rigidité est

a)

La capacité d’un matériau à garder sa forme.

b)

La capacité d’un matériau à résister à la pénétration.

c)

La capacité d’un matériau à se déformer et à reprendre sa forme après avoir subi une contrainte.

d)

La capacité d'un matériau à résister aux chocs sans se rompre.

51.

Lequelle des images représente une torsion?

a)

b)

c)

d)

e)

52.

Quelle contrainte mécanique subissent les câbles d'acier qui soutiennent ce ce pont à haubans?

a)

traction

b)

torsion

c)

compression

d)

résilience

53.

Quelle est la propriété mécanique essentielle du casque de vélo, servant à protéger la tête des chocs?

a)

malléabilité

b)

dureté

c)

résilience

d)

rigidité

54.

Quelle est la principale propriété des matériaux de l'aluminium qui nous permet d'en faire des plats de cuisson?

a)

Dureté

b)

Rigidité

c)

Malléabilité

d)

Ductilité

e)

Élasticité

55.

Coche tous les mécanismes de transmission de mouvement.

a)

b)

c)

d)

56.

Qu’est-ce qu’un alliage ferreux ?

a)

Un alliage dont le principal constituant est le fer.

b)

Un alliage de matériel constitué de fer.

c)

Un alliage de beaucoup d’atomes de fer.

57.

Dans l'image ci-dessus, la roue 2 est l'organe moteur. Quel sera le changement de vitesse?

a)

Augmentation

b)

Diminution

c)

Aucun changement

58.

QUESTION STE

À quel type d’interrupteurs associez-vous celui représenté dans le schéma ?

(a)

59.

QUESTION STE

À quel type d’interrupteurs associez-vous celui représenté dans le schéma ?

a)

Bipolaire unidirectionnel

b)

Unipolaire unidirectionnel

c)

Bipolaire bidirectionnel

d)

Unipolaire bidirectionnelle

60.

Un mousseur à lait permet de créer une mousse parfaite par le mouvement rotatif du fouet. Les figures suivantes illustrent un mousseur à lait en fonction, ses composantes électriques et son circuit électrique.

À quelle fonction électrique correspond le numéro 3 de ce circuit électrique ?

a)

Alimentation

b)

Commande

c)

Conduction

d)

Transformation d’énergie

61.

Un couteau fait en bois permet aux enfants de participer à la préparation des aliments tout en étant sécuritaire puisqu’ils ne peuvent pas se couper. La figure ci-contre illustre un exemple qui existe sur le marché. Le couteau est enduit d’un vernis transparent. La liste suivante suggère des raisons pour lesquelles un vernis sur le bois est indispensable.

Lesquelles sont vraies ?

1) Le vernis protège le bois contre les micro-organismes et des champignons.

2) Le vernis protège le bois de la corrosion.

3) Le vernis protège le bois de l’humidité.

4) Le vernis permet à la partie tranchante de bien couper.

a)

1 et 3

b)

1 et 4

c)

2 et 3

d)

2 et 4

62.

Quel est le principal avantage à utiliser un disjoncteur plutôt qu'un fusible?

a)

Il est moins cher.

b)

On peut le "réarmer" à l'infini.

c)

On ne peut l'utiliser qu'une seule fois.

d)

Il est plus facile à installer.

63.

Quel rôle joue le plastique dans la fabrication d'un kayak en fibre de verre?

a)

Matrice

b)

Renfort

c)

Moule

64.

Pour fabriquer un ressort, on fait passer un cylindre métallique dans une filière qui l’étire en fils de plus en plus petits sans que ces derniers se rompent. Parmi les propriétés proposées, sélectionnez celle qui est recherchée.

a)

Ductilité

b)

Élasticité

c)

Malléabilité

d)

Dureté

65.

Je suis la catégorie de matériaux qui se dégradent les moins rapidement. Associez l'énoncé à une des catégories de matériaux suivantes.

a)

Les métaux

b)

Les bois et bois modifiés

c)

Les céramiques

d)

Les alliages non ferreux

Examen Chapitres 12-13 et 14

Total questions: 65

Worksheet time: 1hrs 3mins

Similar Resources on Wayground
