WorksheetsUD.04-06-07 Redes de Alumbrado, Telecomunicaciones y Especiales
Total questions: 53
Worksheet time: 27mins
Name
Class
Date
1.
Es el nivel medio de iluminación que se debe mantener sobre el área de trabajo o zona a iluminar. Este valor debe mantenerse independientemente del envejecimiento de las lámparas o suciedad en las luminarias.
Se mide en lúmenes (lm)
a)
Iluminancia media
b)
Luminancia
c)
Uniformidad media
d)
Factor de Mantenimiento
e)
Relación de Entorno
2.
Es la relación existente entre la iluminancia mínima y la iluminancia media.
a)
Iluminancia media
b)
Luminancia
c)
Uniformidad media
d)
Índice de deslumbramiento
e)
Relación de Entorno
3.
Es el mínimo entre la relación de la iluminancia media de la zona situada en el exterior de la calzada y la iluminancia media de la zona adyacente situada sobre la calzada, en ambos lados del borde de la misma.
a)
Iluminancia media
b)
Luminancia
c)
Uniformidad media
d)
Índice de deslumbramiento
e)
Relación de Entorno
4.
Una vez establecida la situación de proyecto, se establecen los requerimientos de las magnitudes luminosas para cada ____________.

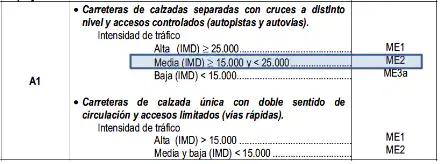

En el caso de la imagen, "ME2" se refiere a...
a)
Clase de Alumbrado
b)
Grado de protección
c)
Índice de deslumbramiento
d)
Iluminancia media
e)
Factor de Mantenimiento
5.
Las luminarias están clasificadas mediante el sistema IP, que indican el ____________.

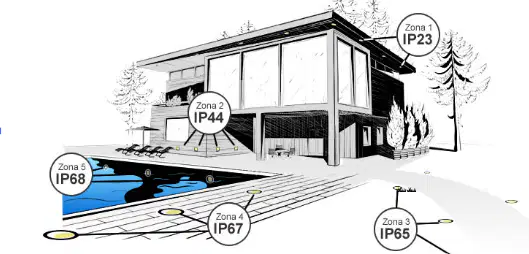

En el caso de la imagen, "IP65" se refiere a...
a)
Clase de Alumbrado
b)
Grado de protección contra polvo, agua, etc.
c)
Grado de protección contra impactos mecánicos.
d)
Factor de Mantenimiento
e)
Iluminancia media
6.
Se codifica mediante el código IK y un número comprendido entre el 0 y el 10:
a)
Clase de Alumbrado
b)
Grado de protección contra polvo, agua, etc.
c)
Grado de protección contra impactos mecánicos.
d)
Factor de Mantenimiento
e)
Iluminancia media
7.
Es la relación entre la iluminancia media en el plano de trabajo, después de un periodo de tiempo de uso y la iluminancia media obtenida en las mismas condiciones el primer día.
Normalmente, se suele estimar con un valor de 0.7
a)
Clase de Alumbrado
b)
Grado de protección contra polvo, agua, etc.
c)
Grado de protección contra impactos mecánicos.
d)
Factor de Mantenimiento
e)
Iluminancia media
8.
Se define como la densidad angular, rectangular y superficial de flujo luminoso que incide, atraviesa o emerge de una superficie siguiendo una dirección determinada.
Su unidad de medida es candela/metros2 (cd/m2)
a)
Iluminancia
b)
Luminancia
c)
Uniformidad
d)
Deslumbramiento
e)
Relación de Entorno
9.
La pérdida de visión que se produce por el/la ____________________, está creada por la aparición de un velo que se superpone a la imagen nítida que ve el ojo, de modo que disminuye la capacidad del ojo de apreciar los contrastes.
a)
Deslumbramiento perturbador
b)
Deslumbramiento molesto
c)
Índice de deslumbramiento (GR)
d)
Relación de Entorno (SR)
e)
Ninguna opción es correcta
10.
En tramos curvos, de R<300m, cuando la anchura (A) de la vía sea mayor a 1,5 veces la altura de montaje de las luminarias (H), la implantación de los puntos de luz será...
a)
Unilateral exterior
b)
Bilateral pareada
c)
Bilateral tresbolillo
d)
Central o axial
e)
En la prolongación de los ejes de circulación de las vías en la curva.
11.
En tramos rectos, cuando la anchura (A) de la vía sea menos que 1,2 veces la altura de montaje de las luminarias (H), la implantación de los puntos de luz será...
a)
Unilateral exterior
b)
Bilateral pareada
c)
Bilateral tresbolillo
d)
Central o axial
e)
En la prolongación de los ejes de circulación de las vías en la curva.
12.
En la imagen se puede apreciar una vía con iluminación...
a)
Unilateral exterior
b)
Bilateral pareada
c)
Bilateral tresbolillo
d)
Central o axial
e)
Ninguna opción es correcta
13.
Para minimizar el impacto de la contaminación lumínica, se deberá...
a)
Utilizar luminarias que dirijan el flujo lumínico sobre la zona que se desea iluminar.
b)
Eliminar el uso de luminarias sin reflector.
c)
Dirigir la luz en sentido descendente siempre que sea posible.
d)
Eliminar la regulación de la luz y control de horarios de funcionamiento
14.
Esta vía, está adecuadamente iluminada?
a)
Sí, la zona a iluminar consigue el nivel de iluminación necesaria.
b)
No, habría que utilizar luminarias sin reflector.
c)
No, habría que dirigir la luz en sentido descendente.
d)
Ninguna opción es correcta.
15.

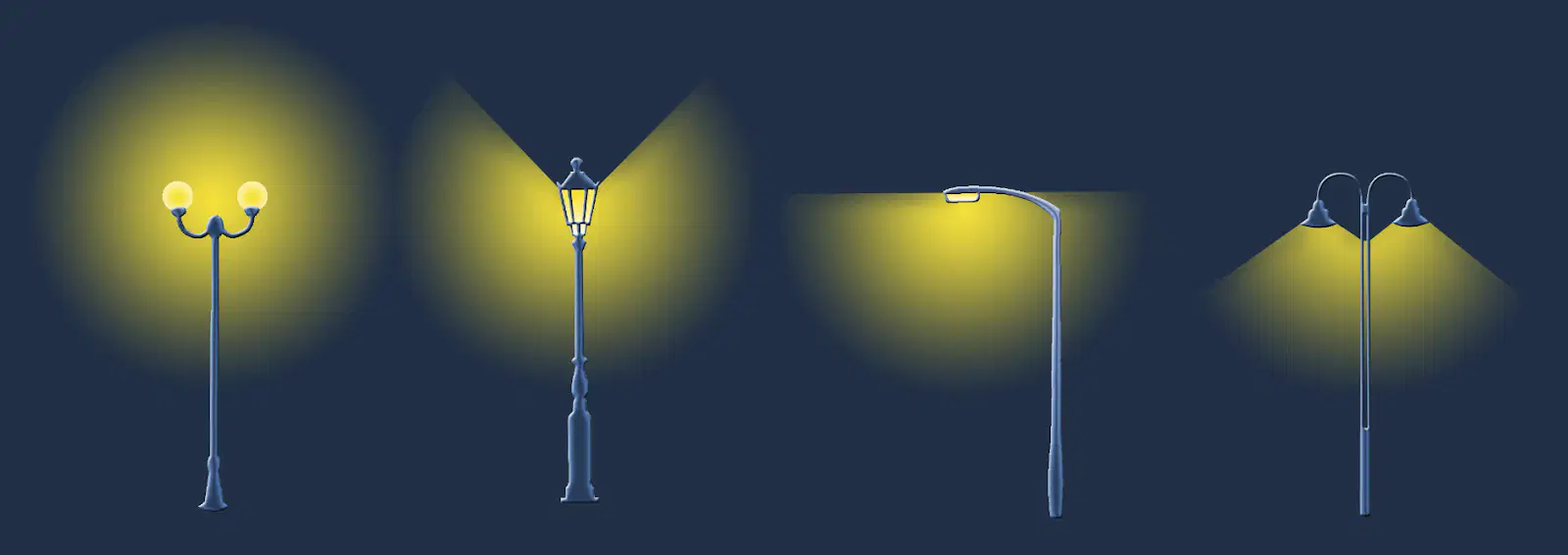

Entre los siguientes ejemplos de luminarias de alumbrado público, cuál de ellas es la de mayor eficiencia energética?
(De izquierda a derecha, de 1 a 4)
a)
1
b)
2
c)
3
d)
4
e)
Ninguna opción es correcta
16.
Se puede representar en forma de gráficos. Se utilizan para conocer la intensidad emitida en cada una de las direcciones del espacio. Un ejemplo es la curva polar.
a)
Distribución fotométrica
b)
Factor de utilización
c)
Factor de mantenimiento
d)
Flujo luminoso
e)
Uniformidad media
17.
Es la relación entre el flujo útil procedente de las luminarias que llega a la calzada o superficie a iluminar y el flujo emitido por las lámparas instaladas en las luminarias.
a)
Distribución fotométrica
b)
Factor de utilización
c)
Factor de mantenimiento
d)
Flujo luminoso
e)
Uniformidad media
18.
Se define como alumbrado _________ las instalaciones de iluminación de carreteras, autopistas, autovías y vías urbanas
a)
Funcional
b)
Ambiental
c)
Ornamental
d)
Ninguna opción es correcta
19.
Se define como alumbrado ________ las instalaciones de alumbrado sobre soportes de baja altura, entre 3 y 5 metros, en zonas urbanas para la iluminación de vías peatonales, comerciales, aceras, parques y jardines y vías de velocidad limitada.
a)
Funcional
b)
Ambiental
c)
Ornamental
d)
Ninguna opción es correcta
20.
El objetivo principal de la iluminación _________, es destacar, con ayuda de la luz, la belleza de un edificio, monumento, estatua e incluso una fuente o jardín, para atraer la atención del público.
a)
Funcional
b)
Ambiental
c)
Ornamental
d)
Ninguna opción es correcta
21.

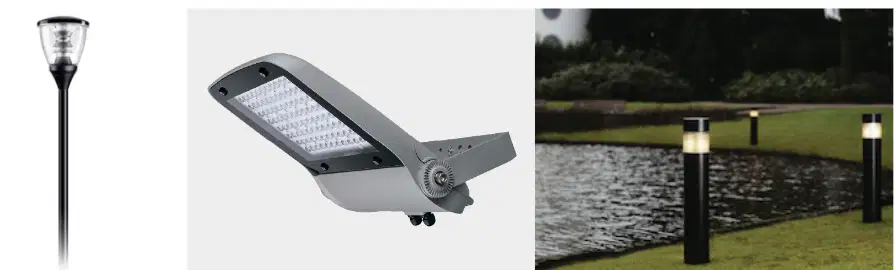

Existen 3 tipos de luminarias de alumbrado exterior:
a)
Alumbrado público, proyector y balizas.
b)
Farolas, focos y farolillos.
c)
Reflexión, refracción y absorción
d)
Ninguna opción es correcta
22.

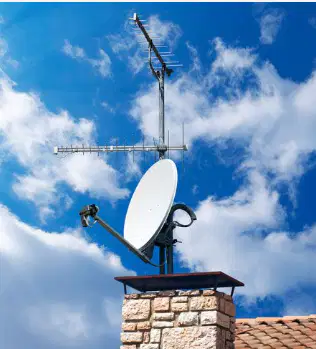

La antena de la imagen pertenece a la red de...
a)
Radio-TV
b)
Telefonía móvil + internet
c)
Internet (fibra, banda ancha)
d)
Ninguna opción es correcta
23.
Las antenas en los edificios, en general, son para captar las ondas de...
a)
Radio-TV terrestre
b)
Radio-TV satélite
c)
Radio-TV por cable
d)
Internet (fibra, banda ancha)
e)
Telefonía móvil + internet
24.
Las ventajas de utilizar la conexión a internet mediante Fibra Óptica, en lugar de por Cable, son...
a)
Mayor velocidad
b)
Menor coste de la instalación
c)
Menor coste de mantenimiento
d)
Amplia disponibilidad
e)
Ninguna opción es correcta
25.
En telecomunicaciones, el/la __________ es un tipo de conexión que tiene dos conductores eléctricos aislados y entrelazados para anular las interferencias de fuentes externas y diafonía de los cables adyacentes.
a)
Cable de par trenzado
b)
Cable coaxial
c)
Fibra óptica
d)
Hilo-guía
e)
Conector BNC
26.
Es una interfaz física comúnmente utilizada para conectar extremos de redes de datos mediante cables de par trenzado (UTP).
Una aplicación común es su uso en cables de red Ethernet.
a)
Banda ancha
b)
Cable coaxial
c)
Fibra óptica
d)
RJ45
e)
Conector BNC
27.

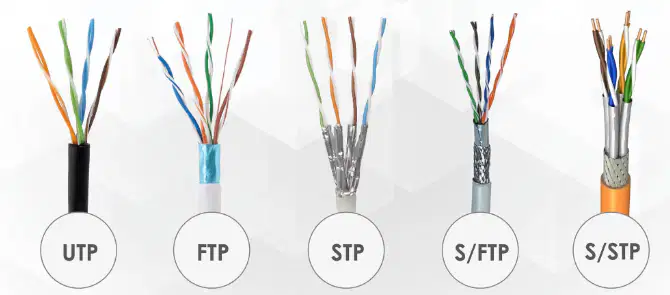

En la siguiente imagen, se representan diferentes tipos de...
a)
Cable de par trenzado
b)
Cable coaxial
c)
Fibra óptica
d)
Cable de antena
e)
Hilo-guía
28.
En las canalizaciones de cables eléctricos y de telecomunicaciones, el diseño del perfil de la capa exterior es corrugada, para...
a)
Soportar las cargas de aplastamiento sin deformarse
b)
Aislar eléctricamente el interior del exterior
c)
Ayudar al tendido de los cables.
d)
Aumentar el aislamiento térmico.
e)
Ninguna opción es correcta
29.
Todos lo tubos de las canalizaciones de ICT, estén vacíos o no, deben contar con un/a __________ para facilitar las tareas de mantenimiento.
a)
Tubo corrugado
b)
Cable de par trenzado
c)
Cable coaxial
d)
Fibra óptica
e)
Hilo-guía
30.
Las arquetas y cámaras se deberán situar, en la medida de lo posible, en...
a)
Lugares fuera del tráfico rodado y preferiblemente bajo las aceras.
b)
La calzada, para mejor acceso de los vehículos de mantenimiento.
c)
Próximas a vallas, paredes o cualquier otro elemento vertical que las proteja
d)
Ninguna opción es correcta
31.
Pueden ser de tipo D, tipo M, o tipo H. Estamos hablando de...
a)
Arquetas
b)
Tipos de cables de pares trenzados
c)
Tipos de cable de fibra óptica
d)
Cámaras de registro
e)
Conectores de cables de comunicaciones
32.

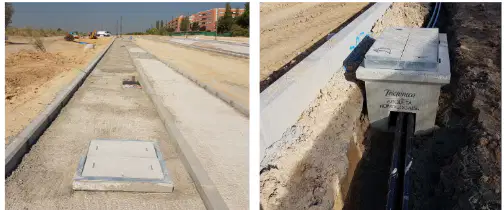

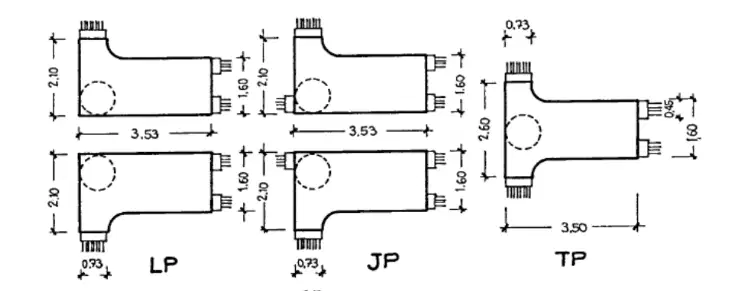

En la siguiente imagen, se representan diferentes tipos de...
a)
Arquetas
b)
Tipos de cables de pares trenzados
c)
Tipos de cable de fibra óptica
d)
Cámaras de registro
e)
Conectores de cables de comunicaciones
33.

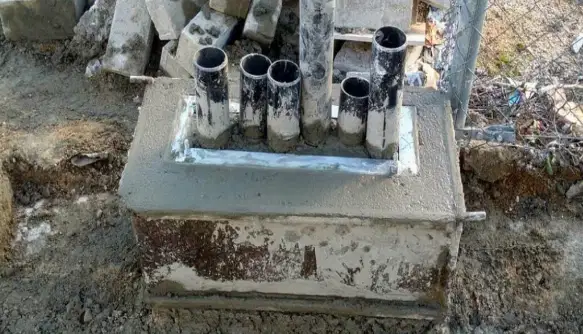

En la siguiente imagen, se representa un/a...
a)
Arqueta de registro
b)
Pedestal de armario de interconexión
c)
Cámara de registro
d)
Acometida de tubos corrugados
e)
Ninguna opción es correcta
34.
ICT se le denomina...
a)
Al conjunto de las instalaciones de telecomunicación en un edificio.
b)
Al tipo de cable de par trenzado más utilizado en las instalaciones residenciales.
c)
A un tipo de cámara de registro
d)
Al protocolo de interconexión de terminales RJ45
e)
Ninguna opción es correcta
35.
Una ICT engloba...
a)
La canalización conjunta normalizada para todos los servicios de telecomunicaciones suministrados.
b)
La obra civil en el interior de los edificios, aunque limitada a los servicios suministrados.
c)
La instalación eléctrica necesaria para dar soporte a los servicios suministrados.
d)
La acometida eléctrica general del edificio, incluyendo los servicios de telecomunicaciones.
e)
La red de alumbrado de las zonas comunes en el interior de los edificios.
36.
Una ICT engloba los siguientes servicios de telecomunicaciones...
a)
Radio-TV (terrestre y satélite)
b)
STDP (Servicio de Telefonía Disponible al Público)
c)
Internet por STBA (Servicio de Telecomunicaciones de Banda Ancha)
d)
Internet por Fibra Óptica
37.
En una ICT, se instalan los siguientes tipos de cables...
a)
Cable eléctrico (de cobre o aluminio)
b)
Cable de pares trenzados UTP
c)
Cable coaxial para Banda Ancha
d)
Cable de fibra óptica
e)
Cable coaxial para Radio-TV
38.
Redes ICT - Indica las respuestas correctas:
a)
La canalización de enlace una la red de alimentación con la red interior de usuario.
b)
En la red de distribución, entre el RITS y el RITI, se instala la canalización secundaria
c)
El RTR (Registro de Terminación de Red) une la canalización secundaria con la interior de cada usuario.
d)
Los Puntos de Acceso al Usuario (PAU) se instalan en los Registros de Terminación de Red (RTR).
39.
Redes ICT - Indica las respuestas correctas:
a)
La arqueta de paso sirve de unión entre la red de alimentación y la ICT.
b)
El registro de enlace se sitúa en la zona exterior del edificio
c)
El RITU (Recinto de Infraestructuras de Telecomunicación único), se sitúa en la azotea o el tejado.
d)
El Registro de Paso se sitúa en la canalización secundaria
40.
En la siguiente imagen, se representa un/a...
a)
Registro de Terminación de Red (RTR)
b)
Registro de Infraestructuras de Telecomunicación único (RITU)
c)
Base de Acceso de Terminal (BAT)
d)
Registro de Toma (RT)
e)
Ninguna opción es correcta
41.

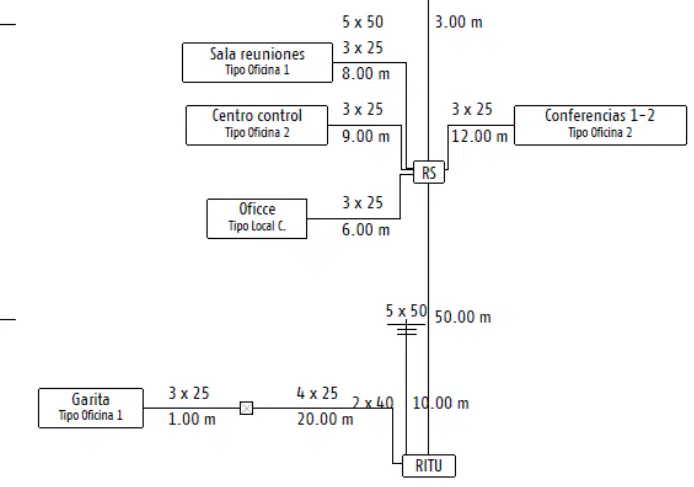

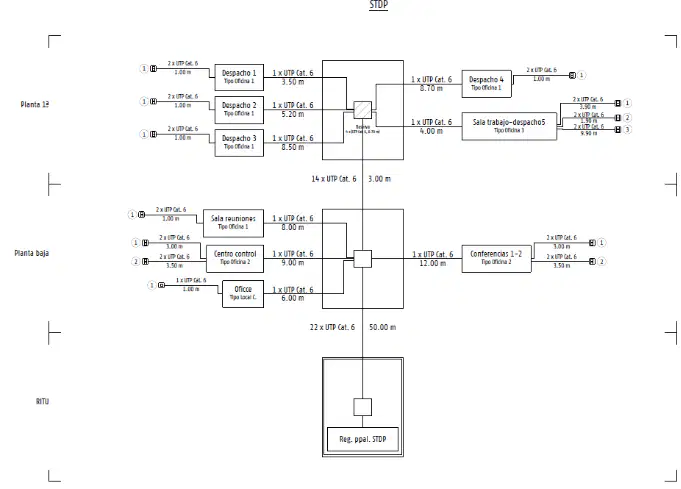

En el siguiente plano, los valores acotados encima y debajo de las líneas del trazado de las canalizaciones, indican...
a)
Cantidad de tubos
b)
Cantidad de cables en cada tubo
c)
Sección de cada cable
d)
Diámetro de cada tubo
e)
Longitud de los tubos
42.
A la hora de dimensionar las ICT, tendremos que considerar siempre 6 tubos:
a)
1 de Telefonía, 1 de Banda Ancha, 1 Coaxial Radio-TV, 1 Fibra Óptica, 2 Reserva
b)
2 de Telefonía + Banda Ancha, 1 Coaxial Radio-TV, 1 Fibra Óptica, 2 Reserva
c)
1 de Telefonía + Banda Ancha, 1 Coaxial Radio-TV, 1 Fibra Óptica, 3 Reserva
d)
Ninguna opción es correcta.
43.

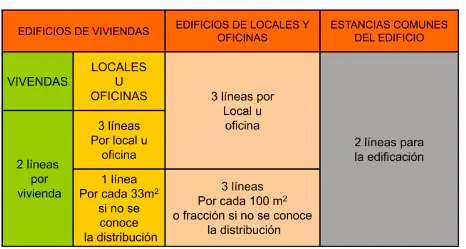

Demanda de pares telefónicos:
- Según el Real Decreto 346/2011, a un edificio residencial de 10 viviendas, 1 local y una entreplanta de oficinas de 198 m2, le corresponderían...
a)
34 pares
(2x10 + 1x198/33 + 3x198/100 + 2)
b)
31 pares
(2x10 + 3x1 + 1x198/33 + 2)
c)
30 pares
(2x10 + 1x198/33 + 1x198/100+2)
d)
28 pares
(2x10 + 3x1 + 3x1 + 2)
e)
Ninguna opción es correcta.
44.
En la siguiente imagen, se representa un plano de canalizaciones de la...

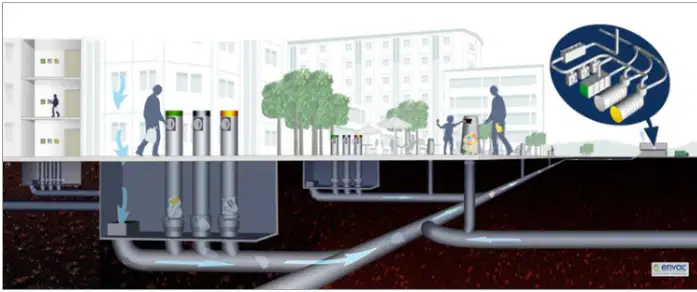

a)
Red de acometidas eléctricas de Alumbrado Público
b)
Red de Recogida neumática de basuras
c)
Red urbana de calor y frío
d)
Red de Telecomunicaciones - Fibra óptica
e)
Ninguna opción es correcta
45.

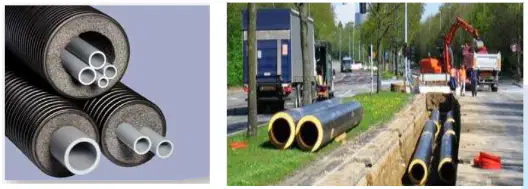

En la siguiente imagen, se representa un/a...
a)
Tubo preaislado, para canalización de acometidas eléctricas
b)
Tubo corrugado, para Recogida neumática de basuras
c)
Tubería preaislada, para Red urbana de calor y frío
d)
Tubo corrugado, para canalización de cables de telecomunicaciones
e)
Ninguna opción es correcta
46.

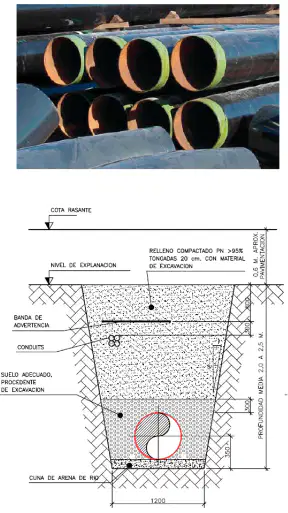

En la siguiente imagen, se representa un/a...
a)
Tubo para canalización de acometidas eléctricas
b)
Tubo para Recogida neumática de basuras
c)
Tubería para Red urbana de calor y frío
d)
Tubo para canalización de cables de telecomunicaciones
e)
Ninguna opción es correcta
47.
En la siguiente imagen, se representa un/a...
a)
Alternadores en central de cogeneración
b)
Central de Ventilación en Planta de Recogida neumática de basuras
c)
Bombeo para Red urbana de calor y frío
d)
Bombas de calor para Aerotermia
e)
Ninguna opción es correcta
48.
En la siguiente imagen, se representa un/a...
a)
Alternador en central de cogeneración
b)
Central de Ventilación en Planta de Recogida neumática de basuras
c)
Bombeo para Red urbana de calor y frío
d)
Bomba de calor para Aerotermia
e)
Ninguna opción es correcta
49.

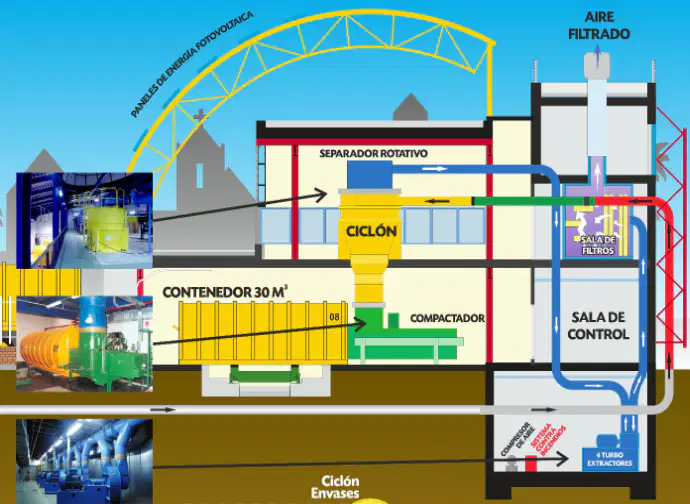

En la siguiente imagen, se representa un/a...
a)
Central de cogeneración
b)
Planta de Recogida neumática de basuras
c)
Central de producción urbana de calor y frío
d)
Planta de producción de calor para Aerotermia
e)
Ninguna opción es correcta
50.
Redes urbanas de calor y frío - Indica las respuestas correctas:
a)
Las redes de frío y calor constan de 2 conducciones diferenciadas, una para el calor y otra para el frío.
b)
La tendencia actual de las redes de calor es aumentar la temperatura, para reducir pérdidas.
c)
Se instalan medios de acumulación, para atender los picos de demanda y mantener la disponibilidad 24/7.
d)
La central de producción, intercambia y controla y mide la energía entregada a cliente.
e)
La producción de calor en una red de distrito se realiza siempre con fuentes de energía renovable.
51.
Redes urbanas de calor y frío - Indica las respuestas correctas:
a)
El free cooling consiste en aprovechar el aire o agua exterior a menor temperatura, para enfriar una estancia.
b)
Una bomba de calor es capaz de transportar energía desde una fuente fría a otra más caliente y viceversa, mediante un compresor.
c)
La bomba de calor puede trabajar con aerotermia, hidrotermia, geotermia o free-cooling.
d)
La mayor ventaja de la bomba de calor es su mínima inversión inicial.
e)
En una red urbana, el bombeo distribuido consume un 20% menos de energía que el centralizado.
52.
Beneficios de Redes de distrito de calor/frío frente a solución convencional
a)
Menor coste de explotación
b)
Menor coste de mantenimiento
c)
Menor coste de instalación
d)
Mayor eficiencia energética
e)
Menor contaminación
53.
Red de recogida neumática de residuos - Indica las respuestas correctas:
a)
La cota de las tuberías podrá ser variable, ya que el sistema permite la recogida contrapendiente.
b)
Las tuberías de la red dispondrán de un diámetro variable (más alejadas->más estrechas))
c)
Paralelo a la red de tuberías, se instala una red de cable de comunicaciones y aire comprimido.
d)
Los buzones forman parte de la planta de recogida.
e)
Los residuos se desplazan mediante el empuje de ventiladores distribuidos por la red.
100 %
