WorksheetsПравила оформления чертежей. ЕСКД.
Total questions: 11
Worksheet time: 6mins
Что такое Стандарт ЕСКД?
Нормативный документ, устанавливающий правила выполнения и оформления конструкторских документов
Система обучения черчению и проектированию
Технический процесс создания чертежей
Методика контроля качества чертежей
Какие размеры имеет лист формата А3, А4?
A3(210x297), A4(297x420)
A3(420x594), A4(594x841)
A3(297x420), A4(210x297)
A3(1189x841), A4(594x841)
На каком расстоянии от краев листа проводят рамку чертежа?
5 мм с трех сторон и 20 мм с четвертой
10 мм с трех сторон и 15 мм с четвертой
3 мм с трех сторон и 25 мм с четвертой
7 мм с трех сторон и 18 мм с четвертой
В зависимости от чего берется толщина штриховой, штрихпунктирной тонкой и сплошной тонкой линий?
Уровня шума, освещенности помещения, наличия растений
Температуры помещения, влажности воздуха, времени суток
Типа карандаша, размера листа, цвета чернил
Величины изображения, сложности изображения, формата чертежа
Каково основное назначение следующих линий: сплошной толстой основной линии, штриховой, штрихпунктирной тонкой, сплошной тонкой?
Изображение фигур, плоскостей, объемов, теней
Изображение текста, фона, теней, цвета
Изображение видимых контуров, невидимых контуров, симметрии, размерных линий
Изображение точек, линий, плоскостей, объемов
С проведения, каких линий начинают выполнять чертеж?
Сплошной толстой основной линии
Штриховой линии
Штрихпунктирной тонкой линии
Сплошной тонкой линии
Сколько мм должна быть длина штрихов и расстояние между ними в штриховых линиях? в штрихпунктирных тонких линиях?
От 1 до 5 мм, от 3 до 6 мм
От 3 до 7 мм, от 1 до 3 мм
От 5 до 10 мм, от 2 до 4 мм
От 2 до 8 мм, от 1 до 2 мм
Какую линию используют на чертеже при построении развертки?
Штрихпунктирную тонкую линию
Штриховую линию
Сплошную волнистую линию
Штрихпунктирную с двумя точками тонкую линию
Какую линию обрыва используют на чертеже?
Сплошную волнистую линию
Штрихпунктирную тонкую линию
Штриховую линию
Штрихпунктирную с двумя точками тонкую линию

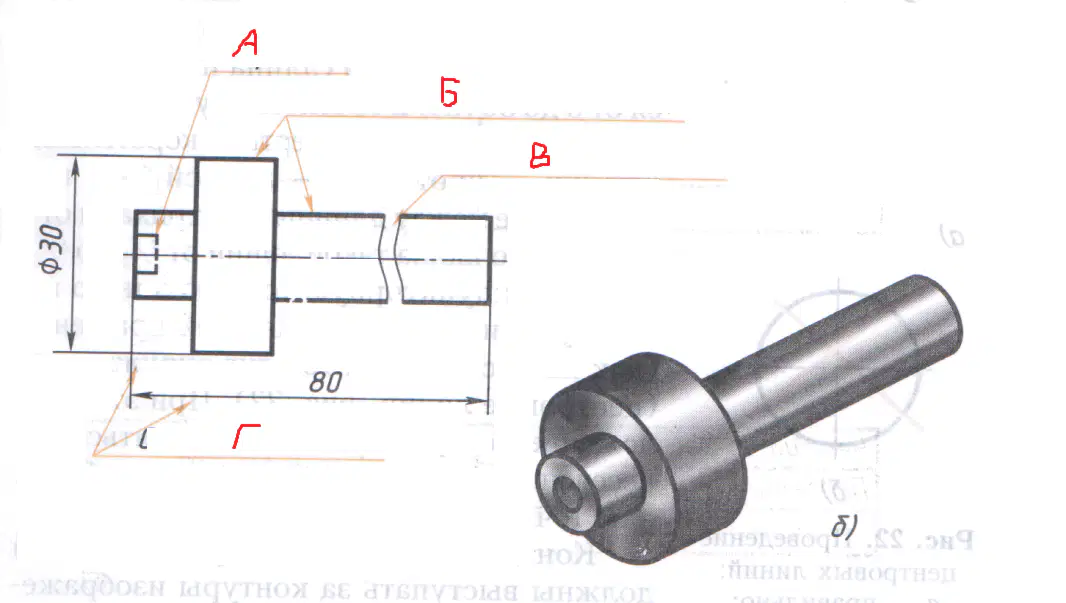

Сплошная толстая линия показана на рисунке под позицией ...
А
Б
В
Г
Штриховая линия показана на рисунке под позицией ...
А
Б
В
Г
