WorksheetsImportância do Desenho
Total questions: 75
Worksheet time: 40mins
Qual é a importância do desenho desde épocas muito antigas?
É uma forma importante de comunicação.
É uma forma de entretenimento.
É uma técnica de construção.
É uma forma de escrita.
O que os desenhos feitos pelos povos antigos nos permitem conhecer?
As técnicas utilizadas por eles, seus hábitos e até suas ideias.
As suas músicas e danças.
As suas receitas culinárias.
As suas técnicas de guerra.
Como foram criadas as atuais técnicas de representação?
Com o passar do tempo, à medida que o homem foi desenvolvendo seu modo de vida.
Foram descobertas por acidente.
Foram trazidas por extraterrestres.
Foram copiadas de outras espécies.
O que é perspectiva?
Uma técnica de representar objetos e situações como eles são vistos na realidade.
Uma forma de criar objetos tridimensionais.
Um método de medir a altura de um objeto.
Uma técnica de desenhar objetos em duas dimensões.
Quais são as três dimensões que podem ser representadas pela perspectiva?
Comprimento, largura e profundidade.
Comprimento, largura e altura.
Altura, largura e profundidade.
Comprimento, altura e profundidade.
O que é desenho técnico?
Um tipo de arte abstrata
Uma representação usada por profissionais de uma mesma área
Um estilo de pintura
Uma forma de escultura
Por que o desenho técnico surgiu?
Para criar obras de arte
Para representar com precisão máquinas, peças, ferramentas e outros instrumentos de trabalho
Para decorar ambientes
Para ensinar crianças a desenhar
Quais áreas utilizam o desenho técnico?
Música e dança
Mecânica, marcenaria, serralharia
Literatura e poesia
Culinária e gastronomia
O que é projeção ortogonal em desenho técnico?
Representação gráfica do modelo feita em um plano.
Representação tridimensional do modelo.
Desenho artístico do modelo.
Modelo físico do objeto.
Qual é a vista representada na parte superior do desenho?
Frontal / Elevação
Lateral Esquerda
Superior / Planta
Isométrica
Qual é o diâmetro dos furos representados na vista superior/planta?
6
10
30
36
Qual é a altura total da vista lateral esquerda?
6
10
30
36
O que é uma projeção ortográfica?
Uma representação tridimensional de um objeto.
Uma representação de um objeto em verdadeira grandeza.
Uma representação de um objeto com deformação.
Uma representação de um objeto em perspectiva isométrica.
Por que a representação em perspectiva isométrica pode não ser ideal?
Porque mostra claramente os detalhes internos da peça.
Porque apresenta deformação e não mostra os detalhes internos claramente.
Porque é mais fácil de entender.
Porque é a única forma de representação.
Na indústria, qual tipo de representação é geralmente utilizado para produzir uma peça?
Desenho em perspectiva.
Desenho em perspectiva isométrica.
Representação em projeção ortográfica.
Desenho tridimensional.
Por que às vezes é necessário mais de um plano para representar a projeção ortográfica?
Para mostrar diferentes perspectivas.
Para evitar deformações.
Para representar todas as dimensões do objeto.
Para simplificar o desenho.
O que é projeção ortográfica?
Uma forma de representar objetos tridimensionais em superfícies planas.
Uma técnica de pintura em superfícies tridimensionais.
Um método de construção de modelos tridimensionais.
Uma maneira de medir a precisão de objetos tridimensionais.
Quais são os três elementos necessários para entender a projeção ortográfica?
Modelo, observador e plano de projeção.
Observador, escala e plano de projeção.
Modelo, escala e plano de projeção.
Apenas uma figura geométrica.
O que pode ser tomado como modelo na projeção ortográfica?
Uma figura geométrica, um sólido geométrico, uma peça de máquina ou um conjunto de peças.
Apenas uma figura geométrica.
Apenas um sólido geométrico.
Apenas uma peça de máquina.
Quem é o observador?
A) A pessoa que vê, analisa, imagina ou desenha o modelo.
B) A pessoa que constrói o modelo.
C) A pessoa que vende o modelo.
D) A pessoa que compra o modelo.
Para representar o modelo em projeção ortográfica, o que o observador deve fazer?
A) Analisá-lo cuidadosamente em várias posições.
B) Desenhá-lo em uma única posição.
C) Imaginá-lo em uma posição fixa.
D) Vê-lo apenas de frente.

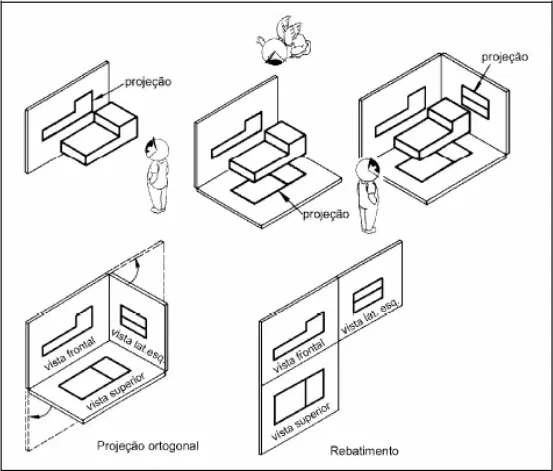

Quais são as posições que as ilustrações mostram o observador vendo o modelo?
A) De frente, de cima e de lado.
B) De frente, de baixo e de lado.
C) De cima, de baixo e de lado.
D) De frente, de cima e de trás.
Em projeção ortográfica, onde deve-se imaginar o observador localizado?
A) A uma distância infinita do modelo
B) Próximo ao modelo
C) Dentro do modelo
D) Atrás do modelo
Na projeção ortográfica, o que indica a direção de onde o observador está vendo o modelo?
A) Uma seta
B) Um círculo
C) Um quadrado
D) Uma linha
Quais são as projeções da peça formadas ao dispor as vistas alinhadas entre si?
Vista frontal, vista lateral direita e vista superior
Vista frontal, vista superior e vista lateral esquerda
Vista lateral esquerda, vista inferior e vista superior
Vista frontal, vista inferior e vista lateral direita
Qual é normalmente a vista principal da peça?
Vista lateral esquerda
Vista superior
Vista frontal
Vista inferior
O que deve ser igual e proporcional ao tamanho do desenho?
As cores das vistas
As distâncias entre as vistas
As formas das vistas
As linhas das vistas

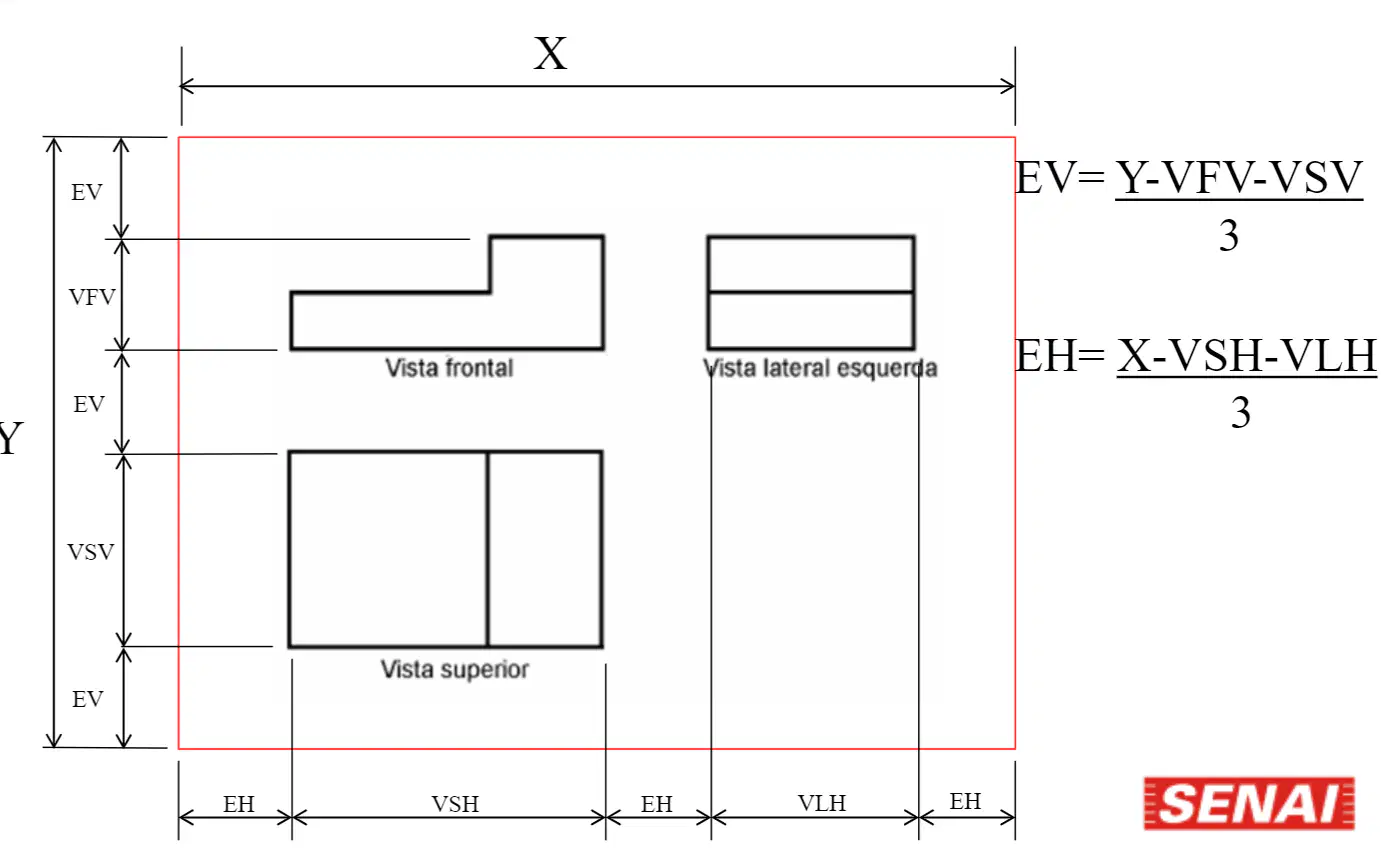

Qual é a fórmula para calcular EV?
EV = Y - VSH - VLH / 3
EV = X - VSH - VLH / 3
EV = Y - VFV - VSV / 3
EV = X - VFV - VSV / 3
Qual é a fórmula para calcular EH?
EH = Y - VSH - VLH / 3
EH = X - VSH - VLH / 3
EH = Y - VFV - VSV / 3
EH = X - VFV - VSV / 3
O que é um plano de projeção?
A) A superfície onde se projeta o modelo.
B) A superfície onde se desenha o modelo.
C) A superfície onde se constrói o modelo.
D) A superfície onde se mede o modelo.
Qual é um bom exemplo de plano de projeção?
A) Uma tela de cinema.
B) Uma folha de papel.
C) Um quadro branco.
D) Um monitor de computador.
Quais são os dois planos básicos usados em desenho técnico para representar as projeções de modelos?
A) Um plano vertical e um plano horizontal que se cortam perpendicularmente.
B) Um plano diagonal e um plano horizontal que se cortam perpendicularmente.
C) Um plano vertical e um plano diagonal que se cortam perpendicularmente.
D) Um plano horizontal e um plano paralelo que se cortam perpendicularmente.
O que significa a sigla SPVS?
Semiplano vertical superior
Semiplano vertical inferior
Semiplano horizontal anterior
Semiplano horizontal posterior
Qual é a definição de SPHA?
Semiplano vertical superior
Semiplano vertical inferior
Semiplano horizontal anterior
Semiplano horizontal posterior
Como são chamadas as quatro regiões formadas pelos dois planos perpendiculares?
Triédros
Tetrádros
Diédros
Pentádros
O que é um diedro?
Uma região limitada por dois semiplanos perpendiculares entre si.
Um método de desenho técnico.
Uma ferramenta de medição.
Um tipo de material de construção.
Como são numerados os diedros?
No sentido horário.
No sentido anti-horário.
De cima para baixo.
Da esquerda para a direita.
Quem criou o método de representação de objetos em dois semiplanos perpendiculares entre si?
Isaac Newton.
Albert Einstein.
Gaspar Monge.
Leonardo da Vinci.
Como é conhecido o método de representação de objetos em dois semiplanos perpendiculares entre si?
Método cartesiano.
Método mongeano.
Método euclidiano.
Método pitagórico.
Qual projeção ortográfica a ABNT recomenda no Brasil?
2º diedro.
3º diedro.
4º diedro.
1º diedro.
Em quais países é comum a representação de desenhos técnicos no 3º diedro?
Brasil e Argentina.
Estados Unidos e Canadá.
França e Alemanha.
Japão e China.
Como é chamado o semiplano vertical superior do plano vertical?
Plano horizontal
Semiplano horizontal
Semiplano vertical
Plano vertical
O que deve ser identificado de imediato ao interpretar um desenho técnico?
A escala do desenho
O tipo de material representado
O diedro em que ele está representado
A cor do desenho
O que indica o símbolo que aparece no canto inferior direito da folha de papel dos desenhos técnicos?
Que o desenho técnico está representado no 1º diedro.
Que o desenho técnico está representado no 2º diedro.
Que o desenho técnico está representado no 3º diedro.
Que o desenho técnico está representado no 4º diedro.
Onde aparece o símbolo que indica a representação no 1º diedro?
No canto superior direito da folha de papel.
No canto inferior direito da folha de papel.
No canto superior esquerdo da folha de papel.
No canto inferior esquerdo da folha de papel.
Qual símbolo você verá quando o desenho técnico estiver representado no 3º diedro?
O que é um sólido geométrico?
Um conjunto de pontos organizados no espaço de determinada forma.
Um conjunto de linhas organizadas no espaço de determinada forma.
Um conjunto de superfícies organizadas no espaço de determinada forma.
Um conjunto de volumes organizados no espaço de determinada forma.
O que é a projeção ortográfica de um ponto em um plano?
Um ponto idêntico a ele mesmo.
Um ponto diferente do original.
Uma linha perpendicular ao plano.
Uma superfície plana.
Como é chamada a linha perpendicular que vai do ponto tomado como modelo ao plano de projeção?
Linha projetante.
Linha perpendicular.
Linha de base.
Linha de referência.
O que representa o ponto A1 na figura?
A projeção do ponto A.
O ponto original.
A linha projetante.
O plano vertical.
O que determina a projeção ortográfica de um segmento de reta em um plano?
A) A cor do segmento
B) A posição do segmento em relação ao plano
C) O comprimento do segmento
D) A espessura do segmento
No exemplo dado, qual é o segmento de reta original?
A) A1B1
B) AB
C) PV
D) A1B
Quais são os pontos determinados no plano vertical a partir das extremidades do segmento AB?
A) A e B
B) A1 e B1
C) PV e AB
D) A1 e A
O que representa o segmento A1B1?
A) A projeção do segmento AB
B) O segmento original
C) O plano vertical
D) A linha projetante
Imagine um plano vertical e um segmento de reta AB, oblíquo em relação a esse plano. Quais são os pontos determinados no plano vertical a partir das extremidades A e B?
A1 e B1
A2 e B2
C1 e D1
E1 e F1
O que representa o segmento A1B1 no plano vertical?
A projeção ortográfica do segmento AB
A projeção ortográfica do segmento CD
A projeção ortográfica do segmento EF
A projeção ortográfica do segmento GH
O que determina a projeção ortográfica de uma figura plana?
A) A posição que ela ocupa em relação ao plano.
B) A cor da figura.
C) O tamanho da figura.
D) A forma da figura.
Para obter a projeção ortográfica do retângulo ABCD no plano vertical, de onde você deve traçar projetantes?
A) Dos vértices A, B, C, D.
B) Dos lados do retângulo.
C) Do centro do retângulo.
D) Das diagonais do retângulo.
O retângulo A1B1C1D1 é idêntico a qual figura?
A) Ao retângulo ABCD.
B) Ao triângulo ABC.
C) Ao quadrado A1B1C1D1.
D) Ao círculo A1B1C1D1.
Quando a figura plana é paralela ao plano de projeção, como é representada sua projeção ortográfica?
A) Em verdadeira grandeza.
B) Em tamanho reduzido.
C) Em tamanho ampliado.
D) Em forma distorcida.
Para obter a projeção ortográfica do retângulo ABCD no plano vertical, o que você deve fazer?
Traçar as projetantes a partir dos vértices até atingir o plano.
Medir os ângulos internos do retângulo.
Calcular a área do retângulo.
Desenhar um círculo ao redor do retângulo.
Qual é a relação entre o retângulo A1B1C1D1 e o retângulo ABCD?
O retângulo A1B1C1D1 é menor que o retângulo ABCD.
O retângulo A1B1C1D1 é maior que o retângulo ABCD.
O retângulo A1B1C1D1 é igual ao retângulo ABCD.
O retângulo A1B1C1D1 é um círculo.
Qual é a razão para representar a projeção ortográfica de sólidos geométricos em mais de um plano de projeção?
Para economizar espaço no desenho
Para representar o modelo em verdadeira grandeza
Para simplificar o desenho técnico
Para evitar erros de medição
Qual é o terceiro plano de projeção utilizado no Brasil, além do plano vertical e do plano horizontal?
Plano diagonal
Plano superior
Plano lateral
Plano inferior
Qual é o modelo geométrico utilizado para entender melhor a projeção ortográfica em três planos de projeção?
Cilindro
Esfera
Prisma retangular
Cone
Em qual diedro é feita a projeção ortográfica do prisma retangular?
2º diedro
1º diedro
3º diedro
4º diedro
Qual é o número do modelo de plástico utilizado para a demonstração do prisma retangular?
21
41
31
51
O que facilita entender as projeções do prisma em três planos simultaneamente?
Saber como determinar a projeção do prisma retangular separadamente em cada plano.
Conhecer a fórmula matemática do prisma.
Entender a teoria das cores.
Saber a história da geometria.
Quais são as linhas que partem perpendicularmente dos vértices do modelo até os planos de projeção?
Linhas projetantes auxiliares
Linhas de contorno
Linhas de cota
Linhas projetantes
Como são chamadas as linhas estreitas que ligam as projeções nos três planos?
Linhas de cota
Linhas de contorno
Linhas projetantes auxiliares
Linhas de centro
Qual é a função das linhas projetantes auxiliares?
Ajudar a relacionar os elementos do modelo nas diferentes vistas
Definir a escala do desenho
Indicar as dimensões do objeto
Marcar os eixos principais
O que deve ser imaginado para ver apenas as projeções nos três planos?
Que o modelo foi ampliado
Que o modelo foi rotacionado
Que o modelo foi retirado
Que o modelo foi duplicado
Em desenho técnico, como as vistas devem ser mostradas?
Em múltiplos planos
Em um único plano
Em planos separados
Em planos sobrepostos
O que é necessário para rebater o plano horizontal?
Rotação de 45º para cima
Rotação de 90º para baixo
Rotação de 180º para o lado
Rotação de 60º para baixo
Qual é o eixo de interseção mencionado no texto?
Aresta comum aos dois semiplanos
Linha central do plano horizontal
Linha central do plano vertical
Aresta comum aos três semiplanos
