WorksheetsINTRODUCAO A MONTAGEM DE SISTEMAS ELETRICOS
Total questions: 23
Worksheet time: 15mins
A carga elétrica é quantizada, ou seja, seu valor mínimo é igual à carga do elétron e do próton!
Qual o valor da carga elementar?
1,16 x 1012 C
2,6 x 10-19 C
0,18 x 10-21 C
1,6 x 10-19 C
Qual é a unidade de CORRENTE ELÉTRICA?
Volts (V)
Ampere (A)
Watt (W)
Coulomb (C)
A imagem ilustra a pilha elétrica.
Qual unidade usamos para medir tensão elétrica?
Volt (V)
Joule (J)
Ampere (A)
Watt (W)

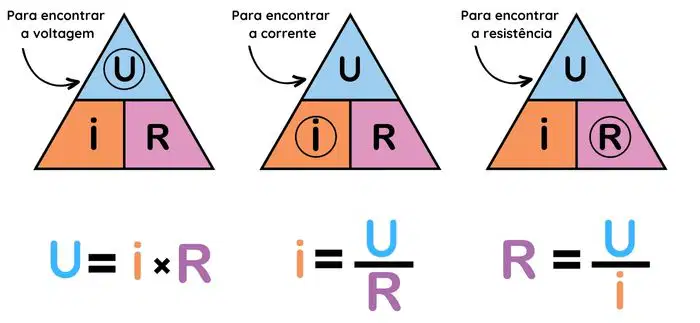

A relação apresentada na imagem trata-se de:
Lei de Kirchhoff das Correntes
Lei de Kirchhoff das Tensões
Lei de Ampère
Lei de Ohm
Os resistores são um dos principais componentes elétricos de circuitos elétricos. A sua resistência pode ser resumida como?
Propriedade de facilitar a corrente elétrica em um circuito elétrico.
Propriedade que eleva a tensão do circuito elétrico.
Propriedade que bloqueia a corrente elétrica.
Propriedade que limita a corrente elétrica.

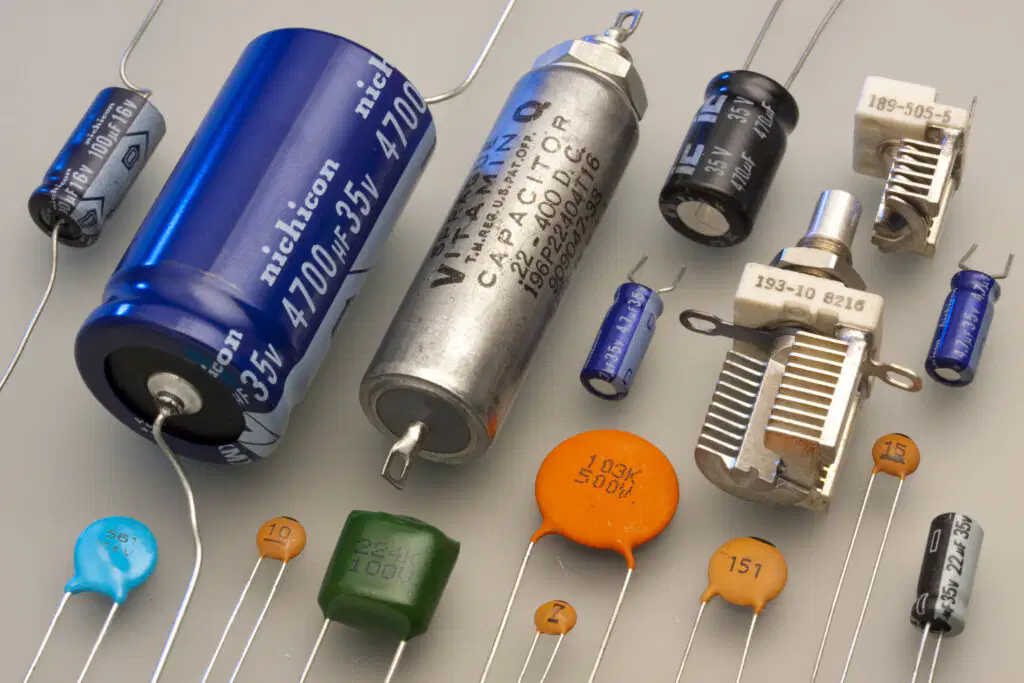

Capacitores são amplamente utilizados em circuitos elétrico-eletrônicos.
Qual é a unidade de capacitância?
Henry (H)
Webber (Wb)
Farad (F)
kWh

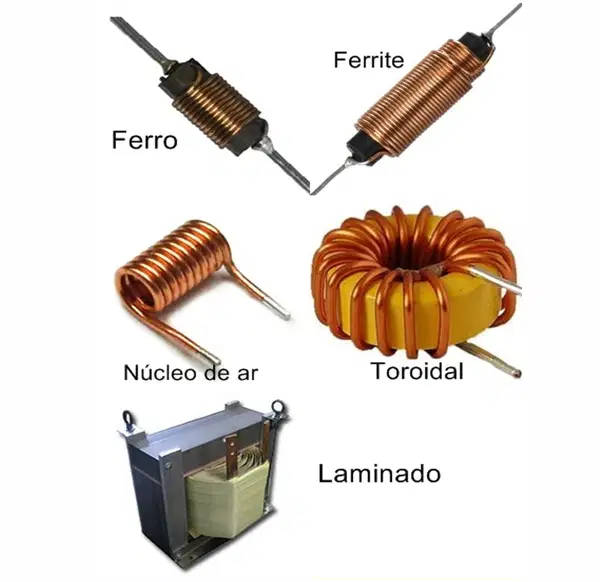

Indutores são dispositivos que armazenam energia em forma de campo magnético devido à sua bobina.
Qual é a unidade de Indutância magnética?
Faraday (F)
Henry (H)
Volt (V)
Ohm (Ω)
Pode-se dizer que a frequência da tensão alternada no sistema brasileiro é igual a:
50Hz
70Hz
60Hz
120Hz
O cabo elétrico de cor vermelha é usado para:
(a)
Cabos Elétricos para Instalações Prediais
Os cabos elétricos utilizados em instalações prediais desempenham um papel crucial na transmissão de energia de forma segura e eficiente. Existem diferentes tipos de cabos elétricos disponíveis, cada um projetado para atender a requisitos específicos de aplicação, como cabos unipolares, multipolares, flexíveis, entre outros.
Um aspecto fundamental no uso de cabos elétricos é o dimensionamento dos condutores. O dimensionamento adequado dos cabos garante que a corrente elétrica seja transmitida de maneira eficaz, evitando sobrecargas e possíveis danos à instalação. É essencial considerar a potência demandada pelos equipamentos conectados para determinar o tamanho correto dos condutores a serem utilizados.
Além disso, as normas de segurança devem ser rigorosamente seguidas durante a instalação de cabos elétricos em edifícios. Normas como a NBR 5410 estabelecem diretrizes para garantir a segurança das instalações elétricas, incluindo a proteção contra choques elétricos, sobrecargas e curtos-circuitos. O cumprimento dessas normas é essencial para prevenir acidentes e garantir o bom funcionamento do sistema elétrico.
Por que as normas de segurança, como a NBR 5410, devem ser seguidas rigorosamente?
Para garantir o bom funcionamento do sistema elétrico
Para economizar dinheiro na instalação elétrica
Para aumentar a velocidade da eletricidade nas instalações prediais
Para reduzir a quantidade de energia consumida
Qual é o papel crucial dos cabos elétricos em instalações prediais?
Transmissão de energia de forma segura e eficiente
Conexão de dispositivos eletrônicos
Decoração dos ambientes
Isolamento térmico
Por que o dimensionamento adequado dos condutores é fundamental para garantir a eficácia da transmissão de corrente elétrica e evitar danos à instalação?
Para reduzir o custo da instalação elétrica
Para aumentar a vida útil dos equipamentos elétricos
Para melhorar a eficiência energética do sistema
Para evitar sobrecargas e curtos-circuitos
São instrumentos de medição de grandezas elétricas:
Alicate amperímetro
Alicate universal
Chave estrela
Multímetro
1 CV equivale a:
1000 Volts
736 Watts
1 Ampere
4,18 Joules
Em um sistema trifásico de corrente alternada, as tensões se relacionam segundo a expressão abaixo:
Vl =3×Vf
Pode-se dizer que:
A diferença de potencial entre fase e neutro chamamos de tensão de fase.
A diferença de potencial entre neutro e terra chamamos de tensão de linha.
A tensão de linha é maior que a tensão de fase.
A diferença de potencial entre fase e fase chamamos de tensão de linha.
Pode-se dizer que e uma associação:
EM SERIE
EM PARALELO
Trata-se de uma associação:
EM SERIE
EM PARALELO
Considerando dois resistores de cada um de 4 Ohms estão em paralelo. Qual a resistência equivalente?
8 Ohms
6 Ohms
4 Ohms
2 Ohms
Qual a unidade de energia elétrica?
kW
kWh
Volt-Ampere
Hertz

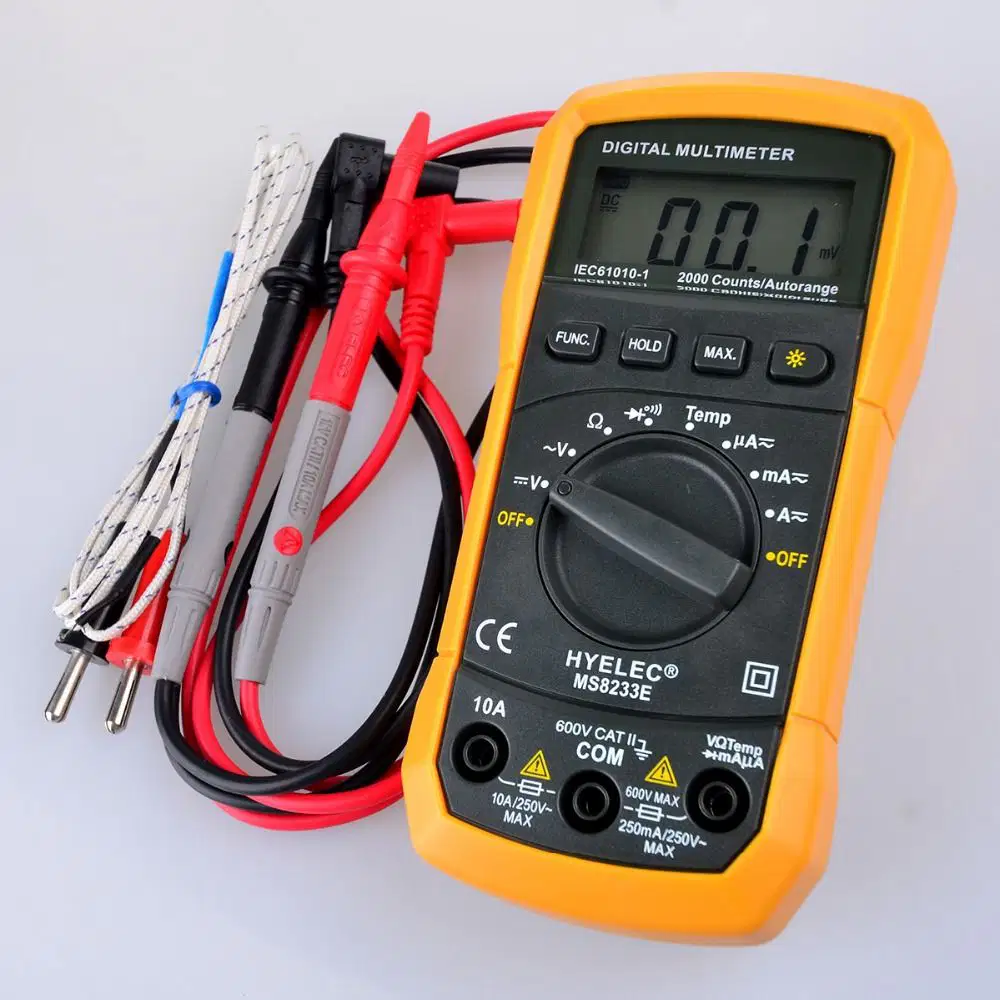

Na imagem ao lado, qual o instrumento?
Chave de Teste
Multímetro
Qual dispositivo da imagem?
Rele Térmico
Disjuntor Termomagnético
Chave Contatora
Qual dispositivo da imagem ao lado?
Lâmpada
LED
Fusível
Capacitor
Qual equipamento da imagem?
CLP
Rele Temporizador
Inversor de Frequência
Soft Starter

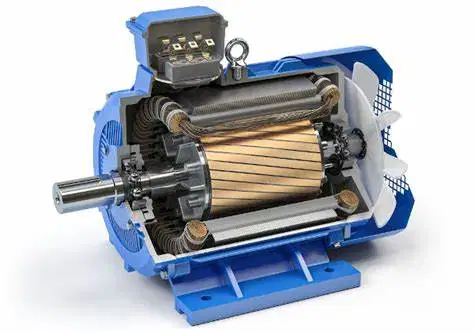

O motor elétrico:
Transforma energia térmica em energia elétrica.
Transforma energia mecânica em energia elétrica.
Transforma energia elétrica em energia química.
Transforma energia elétrica em energia mecânica de rotação.
Os motores elétricos:
Podem ser apenas de Corrente Alternada.
Podem ser de Corrente Alternada e de Corrente Continua.
Podem ser apenas de Corrente Continua
