WorksheetsPost Test
Total questions: 44
Worksheet time: 1hrs 20mins
Mesin listrik merupakan suatu alat yang berfungsi untuk mengkonversi suatu energi. Mesin listrik ini memegang peranan penting dalam dunia industri dan kehidupan sehari-hari. Berikut ini mesin listrik yang berfungsi untuk merubah energi listrik menjadi energi mekanik adalah ...
Turbin
Generator
Transformator
Motor Listrik
Kondensator
Motor listrik banyak dijumpai pada perabotan rumah tangga di sekitar kita dan di industri-industri besar yang sudah menggunakan robot dan mesin sebagai alat bantu kerja. Berikut ini contoh peralatan yang tidak menggunakan motor listrik dalam pengoperasiaannya adalah ...
Kipas Angin
Mesin Jet Pesawat
Lift
Escalator
Blender
Bagian dari motor yang ditunjukkan oleh gambar tersebut adalah ...
Stator
Komutator
Rotor
Dinamo
Brush
Motor listrik merupakan penggeraka yang banyak digunakan pada dunia industri. Hampir 80% di industri terdiri dari motor listrik. Secara garis besar motor listrik dikelompokkan menjadi dua bagian besar, yaitu ...
Motor 1 Fase dan Motor 3 Fasa
Motor Sinkron dan Motor Induksi
Motor AC dan Motor DC
Motor Shunt dan Motor Seri
Motor Seri dan Motor Compound
Motor DC merupakan jenis motor listrik yang banyak digunakan pada peralatan portable, seperti kipas portable, pencukur kumis, dan juga pada robot. Berikut ini yang termasuk ke dalam klasifikasi motor listrik DC, kecuali ...
Motor Shunt
Motor Seri
Motor Sinkron
Motor Compound Panjang
Motor Compound Pendek
Torsi dan kecepatan pada motor listrik merupakan satuan yang penting dalam memilih motor listrik. Torsi akan mempengaruhi kekuatan motor, sedangkan kecepatan motor akan berpengaruh pada kecepatan motor maksimal saat beban penuh. Berikut ini pernyataan yang tepat terkait hubungan antara torsi motor dengan kecepatan motor adalah ...
Semakin bear kecepatan motor, semakin kecil torsinya
Semakin besar torsi motor, semakin besar juga kecepatan motor
Semakin besar torsi motor, semakin tidak beraruturan/stabil kecepatan motornya
Torsi motor hanya ditemui pada motor AC dan kecepatan motor ditemui pada Motor DC
Torsi dan Kecepatan tidak memili pengaruh satu sama lainnya
Motor induksi merupakan salah satu jenis dari motor AC. Motor jenis ini paling banyak digunakan pada perabotan disekitar kita. Motor induksi dapat dikelompokkan menjadi 2, yaitu motor induksi 1 fasa dan motor induksi 3 fasa. Pernyataan berikut yang benar mengenai motor induksi 1 fasa adalah ...
Motor induksi 1 fasa dapat berputar sendiri tanpa bantuan gaya dari luar
Motor induksi selalu berputar pada kecepatan sinkron
Motor induksi berputar di bawah kecepatan sinkron
Kecepatan medan putar rotornya melebihi kecepatan medan putar stator
Bekerja dengan menggunakan tegangan 380 V
Motor induksi 1 fasa merupakan jenis motor yang bekerja dengan tegangan 220 V. Jenis motor ini banyak digunakan pada perabotan rumah tangga, seperti kipas angin, mesin cuci, AC, dan masih banyak lagi. Bagian paling penting dalam suatu konstruksi motor induksi 1 fasa adalah ...
Koil dan Komutator
Body dan Bearing
Kabel dan Konektor
Kipas dan Pendingin
Stator dan Rotor
Diketahui suaut motor induksi memiliki jumlah kutub sebanyak 3 pasang. Nilai dari kecepatan sinkron yang motor tersebut jika bekerja dengan frekuensi sistem 50 Hz adalah ... rpm
3000
2500
2000
1500
1000
Motor AC terbagi menjadi menjadi dua, motor sinkron dan motor induksi. Motor sinkron merupakan motor yang berputar hingga mencapai kecepatan sinkron, sedangkan pada motor induksi kecepatan yang dihasilkan selalu di bawah kecepatan sinkronnya. Bagian dari motor induksi yang berfungsi untuk menjaga kecepatan rotor berada di bawah kecepatan sinkron adalah ...
Bearing
Brush
Slip Ring
Rotor
Komutator
Perhatikan gambar berikut!
Dari gambar konstruksi motor induksi tersebut, fungsi dari bagian motor yang ditunjukkan oleh nomor 10 adalah ...
Melindungi motor dari debu dan air
Menciptakan medan putar stator
Sebagai penghubung antara motor listrik dengan sumber tegangan
Sebagai identitas motor industri yang digunakan
Sebagai pendingin motor
Motor induksi 1 fasa merupakan motor induksi yang beroperasi pada tegangan 220 V. Sedangkan motor induksi 3 fasa beroperasi pada tenganan 380 V. Kedua motor tersebut memiliki kekurangan dan kelebihannya masing-masing. Berikut ini yang bukan keunggulan dari motor induksi 1 fasa adalah ...
Biaya instalasi rendah
Mudah digunakan dan dioperasikan
Cocok untuk beban ringan
Memiliki ukuran yang kompak
Memiliki torsi awal yang besar
Anda mendapatkan tugas untuk membuat suatu instalasi motor pada sebuah industri besar. Berikut ini yang bukan menjadi pertimbangan anda dalam pemilihan motor listrik untuk digunakan pada industri tersebut adalah ...
Panjang kumparan rotornya
Kualitas tembaga yang digunakan pada kumparan rotor
Tegangan pengenal sistem yang digunakan
Besarnya tenaga motor yang diperlukan
Posisi peletakan motor
Nameplate atau pelat nama pada motor merupakan suatu identitas yang harus ada pada suatu motor listrik. Berikut ini merupakan tujuan adanya nameplate adalah ...
Menunjukkan pabrik pembuatnya
Menunjukkan unjuk kerja mesin
Data teknis dalam perencanaan
Melihat daya mesin
Menentukan komponen pengendali
Nameplate pada suatu motor listrik berfungsi untuk memberikan informasi terkait motor tersebut. Informasi berikut ini yang tidak ditampilkan pada nameplate suatu motor listrik adalah ...
Jenis koneksi belitan motornya
Informasi kelas isolasi
Informasi kecepatan motor
Informasi pabrik pembuat motor listrik / manufacturer
Informasi Jumlah lilitan kumparan
Anda akan memasang suatu instalasi motor pada sebuah pabrik. Dalam pemasangannya, diharapkan belitan motor dapat menahan panas hingga mencapai suhu 155 derajat. Informasi pada name plate yang Anda butuhkan dalam memilih motor yang sesuai dengan ketahanan suhu tersebut adalah ...
Ingress Protection
Kelas Isolasi
Faktor Daya
Efisiensi
Duty Cycle

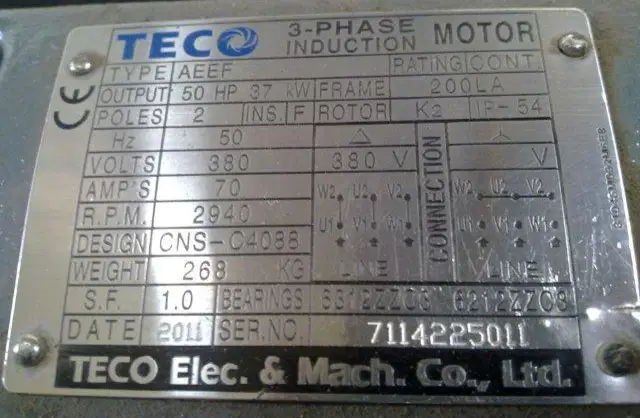

Perhatikan nameplate motor tersebut. Pernyataan berikut ini yang benar terkait keterangan yang ada di nameplate tersebut adalah ...
Motor induksi yang digunakan adalah jenis motor induksi 1 fasa
Motor induksi dapat dihubungnkan secara star (bintang) dan delta (segitiga)
Motor hanya dapat dihubungkan dengan menggunakan koneksi segitiga
Kecepatan motor tersebut adalah 60 Hz
Tegangan pengenal motor tersebut jika dihubungkan dengan koneksi bintang bernilai 50 V
Perhatikan nameplate tersebut. Berdasarkan data dari nameplate tersebut, nilai tegangan pengenal yang tidak diizinkan oleh motor tersebut adalah ...
230 V
300 V
400 V
450 V
500 V
Salah satu informasi yang terdapat pada motor listrik adalah tegangan pengenal dan jenis koneksi yang dapat digunakan pada motor tersebut. Jika pada nameplate motor listrik tertera 220 Δ/380 Υ . Pernyataan berikut ini yang tepat adalah ...
Motor dapat dijalankan dengan menggunakan tegangan 220 V dari PLN
Motor akan bergerak lambat jika dijalankan dengan tegangan 220 V
Motor dapat berjalan dengan lambat, saat dihubungkan secara bintang (Y)
Motor akan bergerak sebagaimana mestinya saat terhubung dengan koneksi bintang (Y)
Motor akan berjalan dengan lambat saat dihubungkan secara segitiga atau delta
Dalam pemilihan motor listrik, banyak sekali faktor-faktor yang harus diperhatikan. Salah satunya adalah penempatan atau dimana motor akan diletakkan. Jika semisal Anda ingin memasang instalasi yang mana motor harus diletakkan pada ruangan terbuka, maka bagian pada nameplate motor yang harus diperhatikan adalah ...
Nilai tegangannya
Siapa pabrik pembuatnya
Nilai isolasi motornya
Nilai Ingress Protection
Kondisi duty cycle nya
Sistem kendali bidang ketenagalistrikan memiliki berbagai aspek, seperti sistem pembangkit, sistem transmisi, dan distribusi, serta sistem proteksi dan pengamanan. Sistem untuk melindungi peralatan dan jaringan ketenagalistrikan dari gangguan listrik adalah ...
sistem distribusi
sistem komunikasi
sistem pemantauan
sistem proteksi
sistem SCADA
Sistem kendali juga mampu mengukur besaran fisik dan mengubahnya menjadi sesuatu yang dapat dibaca oleh instrumen kendali. Hal ini disebut ...
actuator
controller
disturbance
plant
sensor
Perhatikan pernyataan berikut.
(1) Kendali pada mainan anak-anak.
(2) Pengendalian suhu tubuh manusia.
(3) Mekanisme buka-tutup pada keran air.
(4) Sistem pengaturan adrenalin.
Berdasarkan pernyataan tersebut yang termasuk dalam pengaplikasian sistem
kendali secara buatan adalah
(1) dan (2)
(3) dan (4)
(1) dan (4)
(2) dan (3)
(1) dan (3)
Berikut yang termasuk penerapan sistem closed loop adalah ...
On-Off pada kipas angin
On-Off pada lampu taman dengan LDR
On-Off mesin smart TV
On-Off mesin cuci
Proses pergantian Lampu lalu lintas
Perhatikan gambar tersebut!
Berdasarkan gambar tersebut, pernyataan yang tepat tentang close loop adalah ...
input (masukkan) pada sistem close loop setrika berupa sumber energi panas yang disalurkan setrika
ON dan OFF nya lampu merupakan hasil keluaran (outpu) dari sistem close loop
remote dan PCB control berperan sebagai controller untuk mengatur suhu dan menerima perintah
sakelar timer berfungsi sebagai kontrol atau mengatur waktu ON/OFF nya setrika agar tingkat panas dapat diatur
thermostat berperan sebagai sensor untuk membaca dan mengatur tingkatan suhu pada setrika
Berikut ini merupakan pengendali motor listrik secara manual yaitu,…
Pengendalian menggunakan saklar SPST
Pengendali motor mulai jalan
Pengendali menggunakan kontaktor magnet
Pengendali menggunakan inverter
Pengendali menggunakan limit switch
Instalasi listrik tenaga pada awalnya menggunakan kendali motor konvensional, untuk mengoperasikannya menggunakan saklar mekanis. Pernyataan tersebut merupakan pengertian dari . . . .
Pengendali PLC
Pengendali peneumatik
Pengendali manual
Pengendali otomatis
Pengendai semi otomatis
Blok diagram adalah suatu pernyataan gambar yang ringkas, dari gabungan sebab akibat antara masukan dan keluaran dari sustu sistem. Lengkapilah blok diagram pada gambar dengan inisial A di bawah ini . . . .
Panel Listrik tenaga
Kendali kontaktor
Kendali toogle switch
Kendali semi otomatis
Kendali otomatis
Pengoperasian adalah segala usaha atau cara yang dilakukan untuk membimbing suatu proses dalam mencapai suatu tujuan. Berikut ini yang termasuk tahapan pengoperasian pada motor listrik adalah ...
Pengoperasian saat mulai bekerja, pengoperasian dalam keadaan jalan, dan pengoperasian saat berhenti
Pengoperasian saat bekerja dan pengoperasian saat berhenti
Pengoperasian saat bekerja dan pengoperasian saat sedang berjalan
Pengoperasian saat terjadi gangguan dan pengoperasian saat sedang berjalan
Pengoperasian saat diam, pengoperasiam saat mulai bekerja, pengoperasian saat sedang berjalan, pengoperasian saat perubahan beban, dan pengoperasian saat pelepasan beban
Berikut ini contoh kendali manual yang ada disekeliling kita adalah ...
Lampu taman yang mati sendiri setiap pukul 5 pagi
Menyalakan kipas angin saat sedang panas
Monitoring sistem kelistrikan dengan SCADA
Sistem proteksi pada gardu induk distribusi
Lift pengunjung mall saat bergerak naik atau turun
Dalam suatu instalasi motor listrik, terdapat dua bagian rangkaian yaitu rangkaian daya/tenaga dan rangkaian kontrol. Berikut ini yang merupakan komponen kendali pada rangkaian kontrol motor listrik adalah ...
Kontaktor dan Pilot Lamp
MCB, Push button dan Relay
Pushbutton On dan Pushbutton Off
Push button dan MCB
Relay dan lampu indikator
Jenis sakelar yang bekerja dengan prinsip kemagnetan adalah ...
Push button
Kontaktor
TOR
TDR
MCB
Kontak ini dalam keadaan tertutup atau terhubung sehingga mengalirkan arus listrik. Apabila kontak ini ditekan atau bekerja, maka titik kontak akan terbuka sehingga arus akan terputus/terhenti. Ini adalah jenis kontak…
NC
NO
OFF
Tukar
Silang
Komponen ini digunakan untuk menunda waktu kerja motor listrik, komponen tersebut adalah…
MCB
TOR
TDR
NO
NC
Simbol kontak utama pada kontaktor magnet yang digunakan untuk rangkaian daya dari suatu instalasi kendali motor listrik ditujukkan gambar …..
Gambar simbol dari kontak normally close adalah …
Pemasangan komponen tersebut pada instalasi motor listrik bertujuan untuk mengamankan …..
Kontaktor magnet dari hubung singkat
Motor dari beban lebih
Instalasi kendali motor dari beban lebih
Instalasi kendali motor dari hubung singkat
Kontaktor dari beban lebih
Pilihan jawaban berikut adalah nama-nama komponen pengaman instalasi motor listrik, kecuali …..
Time Delay Relay
Miniature Circuit Breaker
No Fuse Breaker
Thermal Overload Relay
Residual Current Circuit Breaker
Fungsi dari komponen yang ditunjukkan oleh simbol tersebut adalah ...
Melindungi motor dari kondisi beban lebih
Menjalankan dan mematikan motor listrik
Pengaman dari terjadinya kebocoran arus
Pengaman saat terjadi hubung singkat
Menunda waktu penyalaan motor
Gambar saklar berikut ini merupakan jenis saklar .....
SPDT
DPDT
SPST
TPST
DPST
Jika kalian diberi tugas untuk memasang instalasi motor pada suatu industri besar, apa saja yang menjadi pertimbangan kalian dalam memilih motor yang digunakan pada industri tersebut ! Uraikan jawaban kalian !
Anda ditugasi untuk memasang motor listrik pada suatu industri rumahan. Pemilik usaha ingin motor tersebut dapat berjalan dengan menggunakan koneksi Bintang dan Segitiga. Berdasarkan nameplate yang ada pada motor tersebut, apakah permintaan dari pemilik usaha tersebut dapat dipenuhi ? dan jelaskan jawaban kalian!
Secara umum pengelompokkannya meliputi sistem kendali manual, sistem kendali semi otomatis, dan semi kendali otomatis/terprogram. Sedangkan sistem kendali pada motor listrik meliputi, pengendalian saat mulai (starting), pengendalian saat sedang berjalan (Running), dan pengendalian saat berhenti (Stopping).Sebutkan 4 contoh peralatan di sekitar kalian yang menggunakan konsep sistem kendali manual!
Dalam suatu sistem kendali motor, digunakan beberapa perangkat, seperti komponen pengendali mekanik, komponen pengendali elektromekanik, dan komponen pengaman. Sebutkan 2 komponen pengendali elektromekanik yang digunakan pada suatu sistem kendali motor listrik dan jelaskan kegunaannya !
