WorksheetsExamen Teorico 1 (ET1)
Total questions: 16
Worksheet time: 32mins
Name
Class
Date
1.

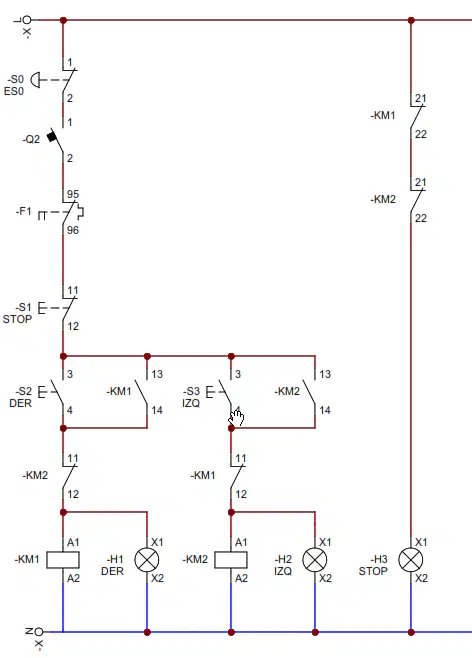

Cual es la condicion para que el foco piloto H3 se active.
a)
La bobina KM1 debe estar energizada.
b)
Las bobinas KM1 y KM2 deben estar desenergizadas.
c)
La bobina KM2 debe estar energizada.
d)
Las bobinas KM1 y KM2 deben estar energizadas.
2.
Cual es la funcion de los contactos auxiliares NC KM1 y KM2 que estan en serie con las bobinas KM2 y KM1 respectivamente.
a)
No tienen ninguna funcion.
b)
Son para indicar el estado STOP.
c)
Sirven para el enclavamiento.
d)
Realizan un bloqueo electrico.
3.
El siguiente esquema de Fuerza pertenece a:
a)
Arranque directo.
b)
Estrella - Triangulo.
c)
Inversion de giro.
d)
Inversion de giro + Estrella triangulo.
4.
El contactor:
a)
Es una proteccion electrica.
b)
Es un dispositivo con la capacidad de cortar la corriente eléctrica de un receptor.
c)
Es un elemento de señalización.
d)
Tiene la posibilidad de ser accionado a distancia.
5.
Señale el nombre e identificador correcto del simbolo en la figura:
a)
Interruptor magnetotérmico bipolar (Q)
b)
Relé térmico (F)
c)
Guardamotor (Q)
d)
Contacto de fuerza (K)
6.
Señale el nombre e identificador correcto del simbolo:
a)
Contacto auxiliar NC (F)
b)
Contacto auxiliar NO y NC (F)
c)
Contacto auxiliar NO (Q)
d)
Contacto auxiliar conmutado (K)
7.
Señale el nombre e identificador correcto del simbolo:
a)
Contactos de fuerza de contactor (K)
b)
Bobina de contactor (K)
c)
Relé térmico para circuito de fuerza (F)
d)
Interruptor magnetotérmico tripolar (Q)
8.
El identificador literal principal para el contactor es K. Sin embargo, y de forma opcional, se puede escribir un identificador secundario, a la derecha del primero, para indicar si es de potencia o auxiliar.
a)
Falso
b)
Verdadero
9.
Que dispositivo se muestra en la figura
a)
Disyuntor
b)
Cable ducto
c)
Sensor de proximidad
d)
Interruptor de posicion
10.
El simbolo de la figura pertenece a:
a)
Rele termico
b)
Contacto auxiliar NC y NO
c)
Final de carrera
d)
Sensor de proximidad
11.
Los finales de carrera, dependiendo de la necesidad de deteccion, poseen numerosos cabezales de accionamiento de tipo rodana, palanca, leva, varilla, etc.
a)
Falso
b)
Verdadero
12.
El rele termico es un dispositivo electromecanico que tiene la capacidad de proteger el motor trifasico o monofasico contra sobrecarga, interrumpiendo directamente la corriente que alimenta al motor.
a)
Falso
b)
Verdader
13.
Cual es la diferencia entre un rele termico y un guardamotor
a)
La curva de disparo en el guardamotor es mejor
b)
El rele termico no tiene poder de corte directo al motor
c)
el guardamotor tiene poder de corte
d)
Su simbolo es diferente de cada uno
e)
La curva de disparo en el rele termico es mejor
14.
Para invertir el sentido de giro de un motor trifasico se debe intercambiar tres fases
a)
Falso
b)
Verdadero
15.
Secuencia de fases en sentido HORARIO
a)
L1-L2-L3 -> U-V-W
b)
L1-L2-L3 -> W-U-V
c)
L1-L2-L3 -> V-U-W
d)
L1-L2-L3 -> U-W-V
16.
Secuencia de fases en sentido ANTIHORARIO
a)
L1-L2-L3 -> W-V-U
b)
L1-L2-L3 -> U-W-V
c)
L1-L2-L3 -> W-U-V
d)
L1-L2-L3 -> V-W-U
